Seria DP800

Seria DP800(A) została wprowadzona na rynek w 2013 roku, a z nią cztery różne modele zasilaczy. Są one dostępne jako bazowe urządzenia, do których opcjonalnie można wgrać funkcje, takie jak interfejs Ethernet i RS232, cyfrowy interfejs I/O do wyzwalania, aplikacja do monitorowania i analizy oraz wysoka rozdzielczość - funkcje te mogą być aktywowane później.

Wszystkie modele są również dostępne jako wersje A, w których powyższe opcje są już zainstalowane (rozdzielczość: 1mV/1mA), a układ panelu przedniego jest bardziej kolorowy.

Nowe modele, nowe możliwości

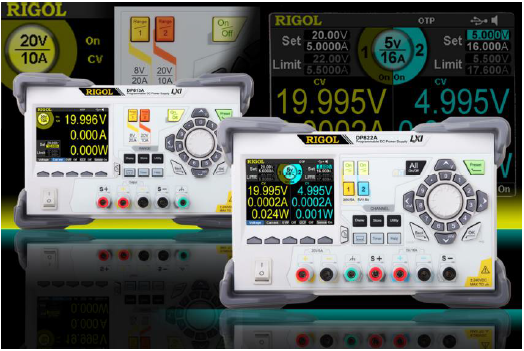

Dzięki nowym modelom DP813(A) i DP822(A), RIGOL wzbogacił serię DP800(A) o dwie wersje, które mogą dostarczyć prąd o znacznie większym natężeniu. Poprzedni maksymalny prąd wynoszący 10 Amperów jest teraz rozszerzony w DP813(A) do 20 Amperów, a w DP822(A) do 16 Amperów. DP813(A) posiada jeden kanał wyjściowy i może być używany w dwóch różnych zakresach. W trybie niskiego zakresu (low-range) urządzenie może dostarczyć do 8 V/20 A, a w trybie wysokiego zakresu do 20 V/10 A. DP822(A) posiada dwa kanały, pierwszy kanał może być regulowany do 20 V/5 A, a drugi kanał do 5 V i 16 A. Obie wersje posiadają kanał wyczuwania na wyjściu wysokoprądowym do wykrywania spadku napięcia na kablach. Ma to znaczący wpływ na konfigurację testu przy wyższym prądzie.

Wszystkie wartości prądu i napięcia mogą być zwiększone o 10 % w każdym modelu (z wyjątkiem DP822(A)). Na przykład w modelach DP832(A) wartości na kanale 1 i 2 mogą być zwiększone do 33 V i 3,3 A. W przypadku wysokiej wydajności prądowej DP822(A) możliwe jest zwiększenie wartości o 5% do 16,8 A. Wszystkie urządzenia mogą działać w trybie stałego prądu (CC) lub stałego napięcia (CV).

Urządzenia te charakteryzują się bardzo czystą mocą wyjściową opartą na bardzo niskim poziomie tętnień i szumów wynoszącym <350 mVrms/3 mVpp, dlatego doskonale sprawdzają się w zastosowaniach, gdzie taka czysta moc jest wymagana. Co więcej, regulacja linii i obciążenia jest bardzo stabilna i wynosi <0,01 % + 2 mV/+250 μA.

Urządzenia wielokanałowe zawierają izolowane kanały. W wersjach wielokanałowych, dwa kanały mogą być połączone zarówno równolegle jak i szeregowo w celu zwiększenia prądu lub napięcia. Dodatkowo, urządzenia oferują zabezpieczenie nadnapięciowe lub nadprądowe (OVP)/(OCP), w którym urządzenie wyłącza wyjście, gdy tylko wprowadzone wartości zostaną przekroczone.

Dodatkowe funkcje, takie jak timer do wyprowadzania profili napięciowych lub prądowych, są standardowo wbudowane w urządzenia. RIGOL oferuje również darmowe oprogramowanie dla tej klasy urządzeń, służące do ustawiania urządzeń lub rejestrowania odpowiednich krzywych i zapisywania ich w pliku *.csv.

Urządzenia z Serii DP800 mogą być stosowane w wielu obszarach i dziedzinach. Począwszy od działów badawczo-rozwojowych przez automatyczną produkcję aż po obszary edukacyjne.
