Generator sygnałów mikrofalowych RF do nawet 20 GHz
Do 8 kanałów z wysoką stabilnością
RIGOL Technologies EU GmbH prezentuje nowy generator mikrofalowy o dwóch różnych zakresach częstotliwości:
- od 9 kHz do 12 GHz
- od 9 kHz do 20 GHz
Przyrządy z serii DSG5000 są dostępne w wersjach z 2, 4, 6 lub 8 kanałami, których izolacja międzykanałowa wynosi do 85 dB (typ.). Częstotliwość, amplituda i wszystkie dostępne funkcje mogą być ustawiane i wyprowadzane indywidualnie dla każdego kanału lub w grupie dla żądanej liczby kanałów. W zależności od zakresu częstotliwości, amplituda może być regulowana w zakresie od -30 dBm do +25 dBm. Seria DSG5000 charakteryzuje się również bardzo niskim szumem fazowym (133 dBc/Hz @ 1 GHz, 10 kHz (typ.)). Poziom harmonicznych wynosi do 50 dBc poniżej nośnej, co zwraca uwagę na bardzo dokładną, wolną od zakłóceń generację sygnału. Czas przełączania amplitudy i częstotliwości wynosi mniej niż 3 ms.
Opatentowana przez firmę RIGOL technologia w pełni cyfrowej kontroli amplitudy oferuje jej dokładność na poziomie <0,7 dB (typ.). Co więcej, specyfikacja generatora jest również imponująca, jeśli chodzi o dokładność częstotliwości. Dla 10 MHz dokładność wynosi +/-1 ppm (opcjonalnie z OXCO; +/-10 ppb). Wysoce synchroniczne wyprowadzenie kilku kanałów z tą samą fazą nie będzie problemem przy użyciu generatorów z Serii DSG5000. DSG5000 oferuje długookresowa stabilność fazy: <1° @10 GHz, jak również indywidualną nastawę fazy dla każdego kanału, które są idealne do długotrwałych testów.
Formy modulacji analogowej takie jak analogowa[AM], częstotliwościowa[FM] i fazowa[PM] mogą być generowane w całym zakresie częstotliwości od 1 MHz poprzez pojedyncze lub wszystkie kanały. Urządzenie oferuje również możliwość stosowania modulacji impulsowej o typowym czasie narastania/opadania 20 nanosekund w tym samym zakresie częstotliwości set. W zależności od częstotliwości nośnej, poziom włączenia/wyłączenia może wynosić nawet 80 dB (typ.). Seria DSG5000 oferuje również funkcję pulse train z maksymalnie 2047 wzorami impulsów, na przykład w celu stworzenia pożądanego profilu radaru. Również w tym przypadku szerokość impulsów w obszarach włączania i wyłączania można regulować w zakresie od 20 nanosekund do 170 sekund. Zintegrowana funkcja przemiatania może być używana jako lista lub poprzez wybrane przyrosty zarówno dla amplitudy jak i częstotliwości lub obu w połączeniu z nimi.
Specyfikacje modeli
| Model | DSG5122 | DSG5124 | DSG5126 | DSG5128 | DSG5202 | DSG5204 | DSG5206 | DSG5208 |
|---|---|---|---|---|---|---|---|---|
| Szerokość pasma | 9 kHz - 12 GHz | 9 kHz - 12 GHz | 9 kHz - 12 GHz | 9 kHz - 12 GHz | 9 kHz - 20 GHz | 9 kHz - 20 GHz | 9 kHz - 20 GHz | 9 kHz - 20 GHz |
|
Kanały |
2 | 4 | 6 | 8 | 2 | 4 | 6 | 8 |
|
Moc wyjściowa |
-30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm |
|
Szum fazowy |
-133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) |
|
AM/FM/ØM/Pulse |
OPCJA | OPCJA | OPCJA | OPCJA | OPCJA | OPCJA | OPCJA | OPCJA |
|
Sweep (Amp/Freq/Amp+Freq) |
TAK | TAK | TAK | TAK | TAK | TAK | TAK | TAK |
|
Synchronizacja kanałów |
TAK | TAK | TAK | TAK | TAK | TAK | TAK | TAK |
|
Interfejsy |
USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI |

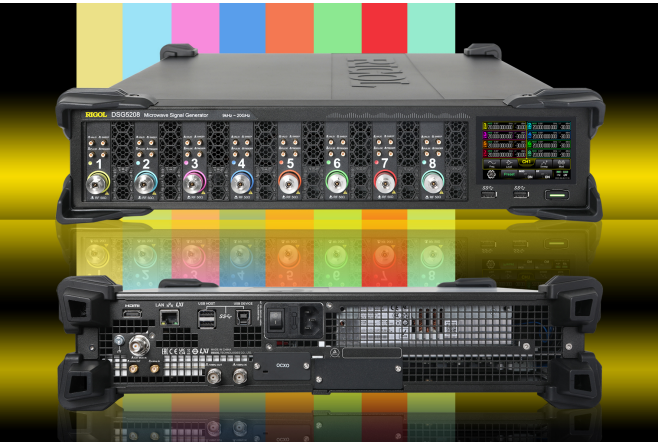

Panel przedni
Gniazda 3,5 mm (męskie) dla wyjścia HF znajdują się z jednej strony na froncie. Istnieją również cztery dodatkowe wyjścia na kanał na panelu przednim:
- impuls dla prawidłowości sygnału,
- wejścia/wyjścia wyzwalania,
- wyjście sygnału impulsowego podczas generowania impulsów
- wyjście impulsu podczas aplikacji przemiatania.
Obsługa urządzenia
Urządzenie jest bardzo łatwe w obsłudze poprzez intuicyjny kolorowy wyświetlacz dotykowy 3,5" lub poprzez sterowanie internetowe. Aby korzystać z funkcji Web Control, nie trzeba instalować sterownika na komputerze. Opcjonalnie można również podłączyć monitor przez interfejs HDMI i obsługiwać urządzenie za pomocą myszy, którą z kolei podłącza się za pomocą interfejsów USB3,0 z przodu urządzenia.
Jak wszystkie urządzenia RIGOL, seria DSG5000 może być również w 100% kontrolowana za pomocą komend SCPI poprzez interfejs LAN (do 1000 T-Base) lub USB3.0. Rozmiar urządzeń to 2U, dzięki czemu mogą być zintegrowane w systemie rackowym za pomocą dostępnego opcjonalnie zestawu do instalacji w szafie typu rack. Jeśli 8 kanałów nie jest wystarczające, można również połączyć i zsynchronizować wiele jednostek DSG5000 w celu uzyskania pożądanej liczby kanałów. W tym celu urządzenie oferuje 4,8 GHz-ową częstotliwość synchronizacji dla wejść i wyjść z tyłu urządzenia.
Zastosowania
Seria DSG5000 oferuje optymalne rozwiązanie dla wielu aplikacji mikrofalowych, na przykład w obszarach testów wytrzymałościowych EMC, aplikacji MIMO, konfiguracji systemów do stymulacji i testów komputerów kwantowych, w dziedzinie generowania sygnałów radarowych oraz wiele innych.
