Odkryj nowe analizatory sieci wektorowych RIGOL serii DNA5000 i DNA6000. Wydajność do 26,5 GHz w kompaktowej obudowie z 2 lub 4 portami
Firma RIGOL przedstawia serie DNA5000 i DNA6000, nową generację wektorowych analizatorów sieciowych (VNA), zaprojektowanych z myślą o elastyczności, przenośności i wysokiej wydajności w kompaktowej obudowie. Dzięki zakresowi częstotliwości od 5 kHz do 26,5 GHz rozwiązania te zapewniają doskonałą stabilność z zakresem dynamicznym >120 dB oraz zintegrowane narzędzia, takie jak analiza TDR i wykresy Smitha, a także zaawansowaną łączność USB/LAN/HDMI. Taka konstrukcja umożliwia sterowanie za pomocą zewnętrznych wyświetlaczy, komputerów PC lub integrację z automatycznymi systemami testowymi (ATE), optymalizując przestrzeń w laboratoriach badawczych i produkcyjnych.
Obie serie oferują wyjątkowy zakres dynamiczny (do 127 dB typowo) i obsługują szeroką gamę kalibracji mechanicznych i elektronicznych (ECal), zapewniając precyzyjne, stabilne i powtarzalne pomiary RF i mikrofalowe do charakteryzowania elementów pasywnych i aktywnych.

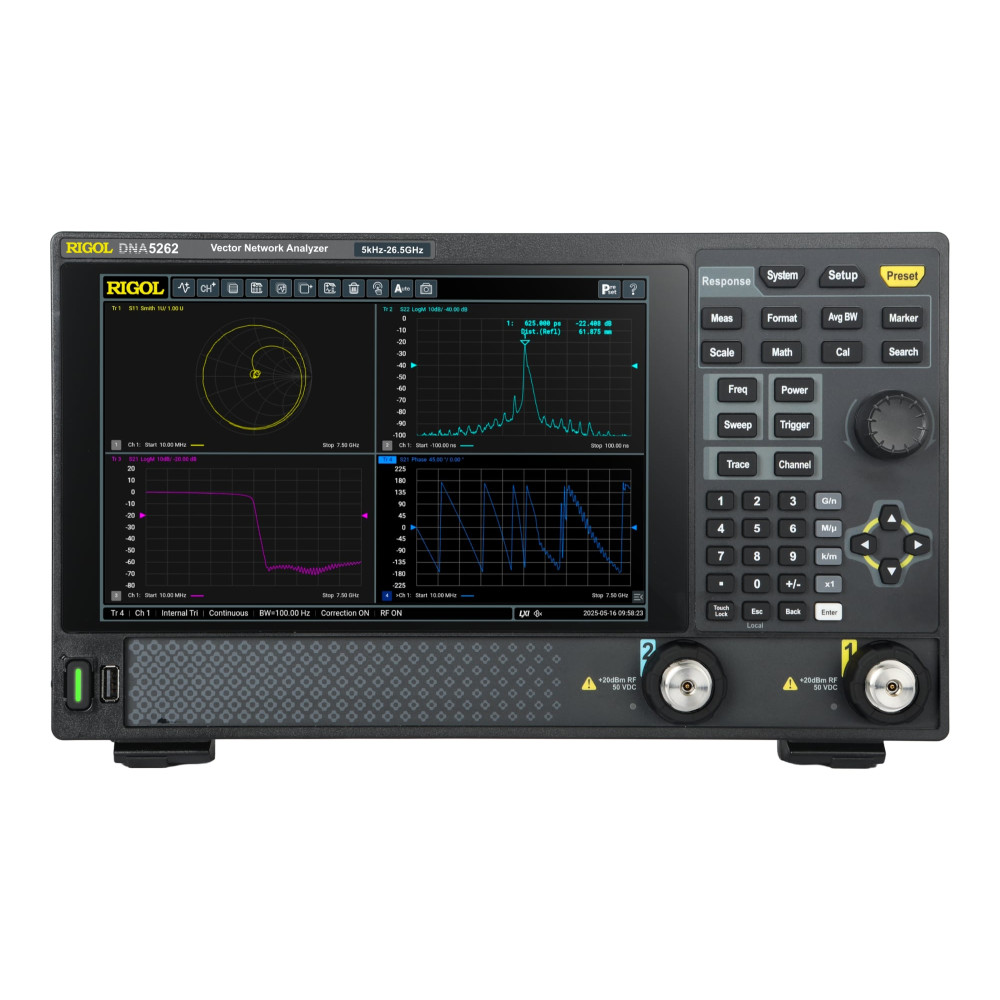

Seria DNA5000: 2-portowa precyzja
Seria DNA5000 stanowi idealne rozwiązanie do testów VNA z 2 portami. Lekki (tylko 5,3 kg) i kompaktowy, obejmuje maksymalne zakresy częstotliwości 4,5 GHz, 8,5 GHz, 14 GHz, 20 GHz i 26,5 GHz w zależności od modelu. Oferuje doskonały poziom szumu śladu wynoszący 0,005 dB i rozdzielczość częstotliwości 1 Hz, dzięki czemu idealnie nadaje się do edukacji, badań i rozwoju oraz produkcji standardowych urządzeń radiowych.

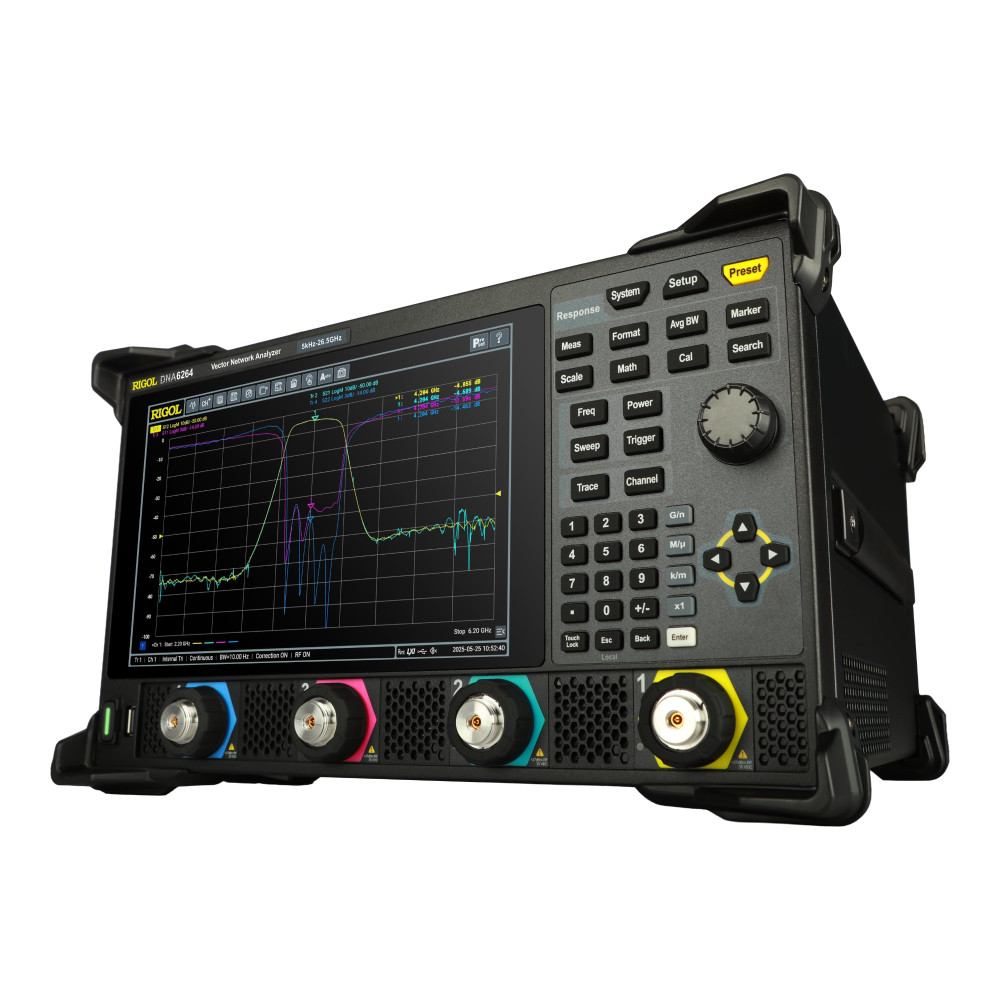

Seria DNA6000: do 4 portów i ekstremalna wydajność
Seria DNA6000 została zaprojektowana z myślą o najbardziej wymagających i złożonych zastosowaniach. Oprócz obsługi tych samych zakresów częstotliwości (do 26,5 GHz), wprowadza ona możliwość wyboru modeli 4-portowych, które są niezbędne do pełnej charakterystyki sieci wieloportowych, mieszaczy, filtrów symetrycznych i wzmacniaczy różnicowych. Sprzęt został dodatkowo zoptymalizowany, zapewniając obniżenie szumu śladu do zaledwie 0,003 dB dla maksymalnej stabilności pomiarów.
ZOBACZ Modele DNA6000 ->
Specyfikacje modeli
Zarówno seria DNA5000, jak i DNA6000 oferują niezwykły zakres dynamiki (typowo 127 dB) i moc wyjściową do 10 dBm. Obie serie integrują analizę w dziedzinie czasu (TDA), obsługują zaawansowane kalibracje i zapewniają wygodne sterowanie za pośrednictwem Web Control i SCPI. Wybór między tymi dwiema seriami zależy przede wszystkim od potrzeby wykonywania jednoczesnych pomiarów wieloportowych (modele 4-portowe są dostępne tylko w serii DNA6000) oraz poziomu precyzji szumu śladu wymaganego przez konfigurację testową.
| Model | Number of Ports | Frequency Range | Trace Noise (Typ.) | Connector |
|---|---|---|---|---|
| DNA5042 | 2 Ports | 5 kHz - 4,5 GHz | 0,005 dBrms | Type-N (F) |
| DNA5082 | 2 Ports | 5 kHz - 8,5 GHz | 0,005 dBrms | Type-N (F) |
| DNA5142 | 2 Ports | 5 kHz - 14 GHz | 0,005 dBrms | Type-N (F) |
| DNA5202 | 2 Ports | 5 kHz - 20 GHz | 0,005 dBrms | 3,5 mm |
| DNA5262 | 2 Ports | 5 kHz - 26,5 GHz | 0,005 dBrms | 3,5 mm |
| DNA6082 | 2 Ports | 5 kHz - 8,5 GHz | 0,003 dBrms | Type-N (F) |
| DNA6142 | 2 Ports | 5 kHz - 14 GHz | 0,003 dBrms | Type-N (F) |
| DNA6202 | 2 Ports | 5 kHz - 20 GHz | 0,003 dBrms | 3,5 mm |
| DNA6262 | 2 Ports | 5 kHz - 26,5 GHz | 0,003 dBrms | 3,5 mm |
| DNA6084 | 4 Ports | 5 kHz - 8,5 GHz | 0,003 dBrms | Type-N (F) |
| DNA6144 | 4 Ports | 5 kHz - 14 GHz | 0,003 dBrms | Type-N (F) |
| DNA6204 | 4 Ports | 5 kHz - 20 GHz | 0,003 dBrms | 3,5 mm |
| DNA6264 | 4 Ports | 5 kHz - 26,5 GHz | 0,003 dBrms | 3,5 mm |
| Frequency Range | Dynamic Range (typ.) | Trace noise (typ.) | Max Output Power |
|---|---|---|---|
| 100 kHz to 10 MHz | 115 dB | 0,003 dB | +5 dBm |
| 10 MHz to 6,5 GHz | 127 dB | 0,0015 dB | +8 dBm |
| 8,5 GHz to 14 GHz | 122 dB | 0,002 dB | +8 dBm |
| 14 GHz to 20 GHz | 115 dB | 0,0025 dB | +6 dBm |
| 20 GHz to 26,5 GHz | 110 dB | 0,005 dB | 0 dBm |
W dodatku

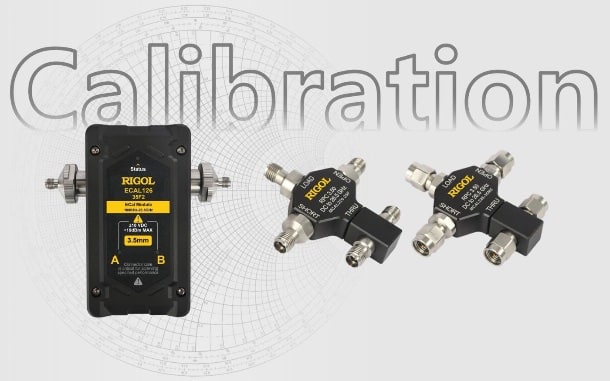

Kalibracja mechaniczna lub elektroniczna
Wybierz precyzję wytrzymałych zestawów mechanicznych lub szybkość i spójność modułów kalibracji elektronicznej (E-Cal), aby zmaksymalizować wydajność testowania.

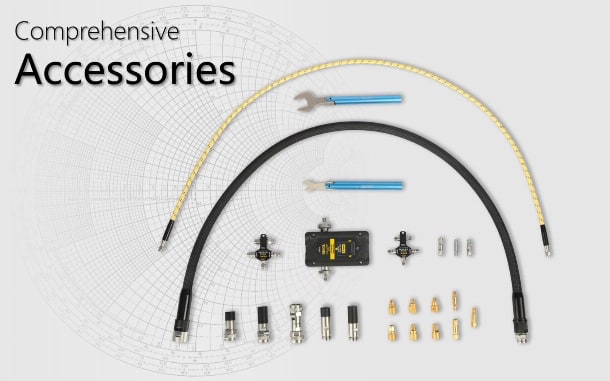

Wsparcie w zakresie akcesoriów
Kompleksowe wsparcie w zakresie akcesoriów
Szybciej rozpocznij pracę dzięki kompleksowemu ekosystemowi akcesoriów: kompleksowemu rozwiązaniu zapewniającemu niezawodne testowanie.

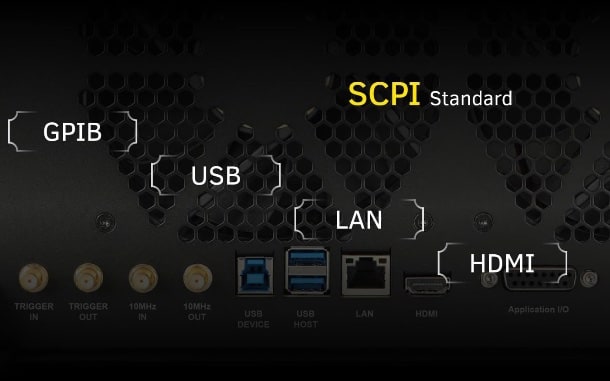

Kompatybilność typu „drop-in”
Bez wysiłku zmodernizuj swój system testowy. Dzięki standardowej obsłudze SCPI i kompatybilności zestawu poleceń możesz zintegrować to urządzenie z istniejącymi systemami automatycznymi bez konieczności przepisywania kodu.
