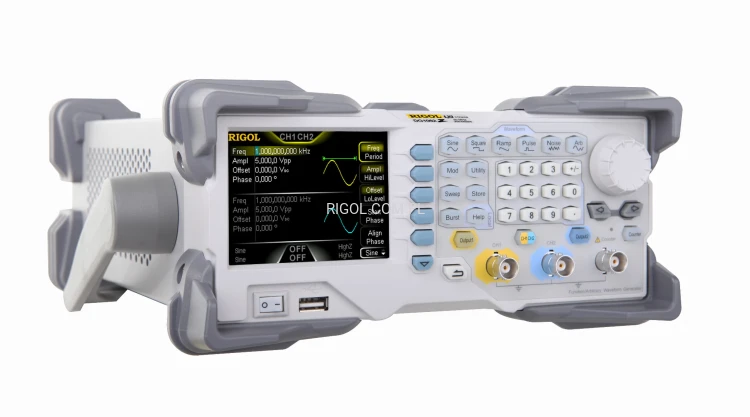

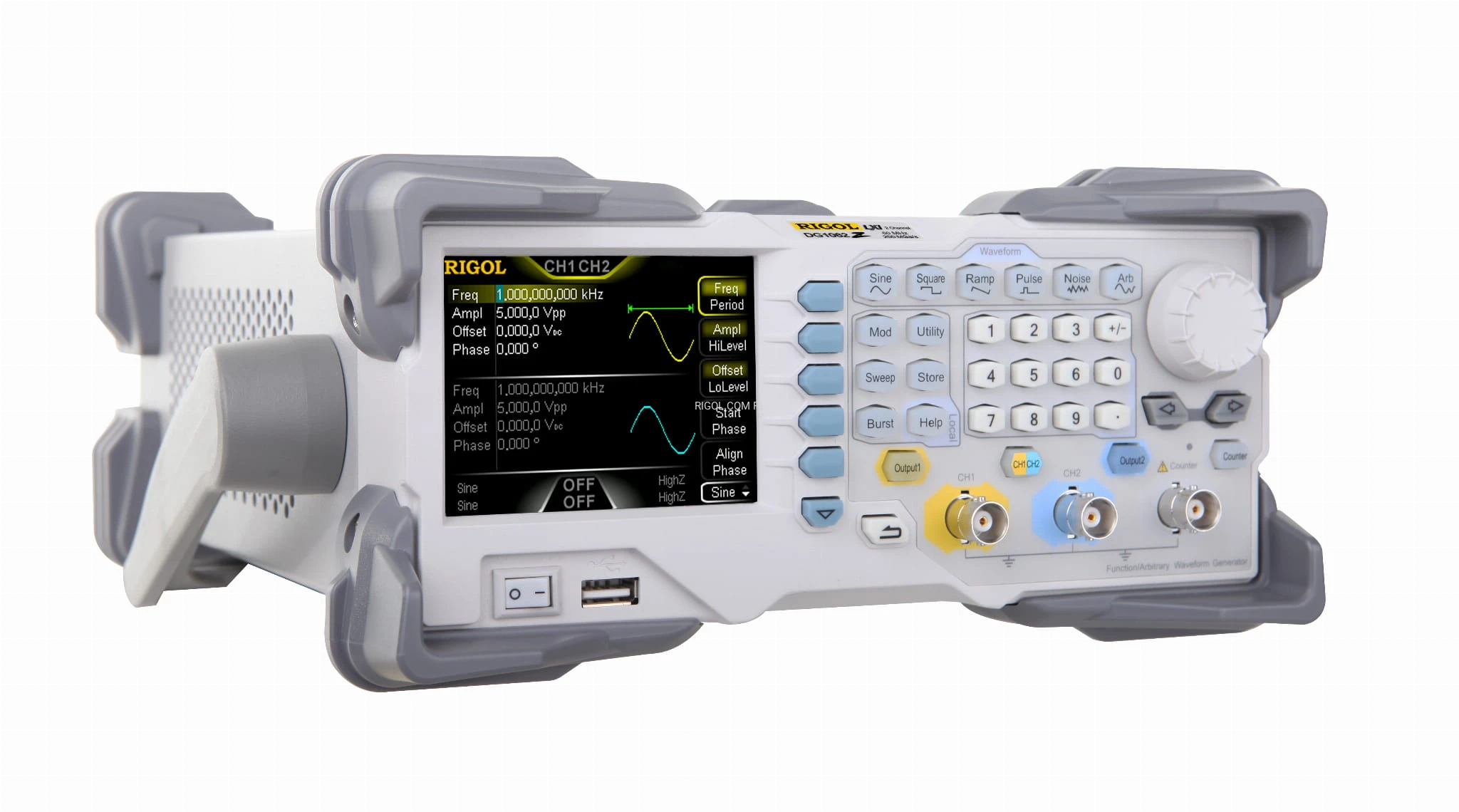

Generator Arbitralny RIGOL DG1022Z 25MHz

Przegląd produktu

DG1000Z to wielofunkcyjne generatory sygnału, które integrują generator funkcji, generator przebiegów arbitralnych, generator szumu, generator impulsów, generator harmoniczny, modulator analogowy/cyfrowy, miernik częstotliwości oraz inne funkcje.

Kluczowe cechy

• Technologia SiFi (Signal Fidelity) zapewniająca 100% wierność replikowanych sygnałów
• Maksymalna częstotliwość próbkowania 200 MSa/s, rozdzielczość pionowa 14 bit
• Maksymalna częstotliwość wyjściowa 25 MHz
• 2 Mpkt. (standard) lub 16 Mpkt. (opcja) pamięć przebiegów arbitralnych w każdym kanale
• Dwa w pełni funkcjonalne niezależne kanały w standardzie
• Stabilność częstotliwości ±1 ppm, szum fazowy -125sBc/Hz
• Wbudowany generator harmonicznych do 8 rzędu
• Wbudowany 7-cyfrowy, 200 MHz licznik częstotliwości
• Do 160 wbudowanych przebiegów
• Intuicyjne oprogramowanie do edycji przebiegów arbitralnych
• Modulacja sygnałów w pełnym zakresie: AM, FM, PM, ASK, FSK, PSK i PWM
• Kolorowy wyświetlacz TFT 3,5"

Prezentacja funkcji

Innowacyjna technologia SiFi firmy RIGOL może generować dowolny kształt fali punkt po punkcie,

niezniekształcony sygnał przywracający lub dokładną i regulowaną częstotliwość próbkowania.

Redukuje też jitter sygnału generowanego przez tradycyjne źródło sygnału DDS.

Wartość jittera może wynosić nawet 200 ps.

Generatory przebiegów firmy RIGOL

zawierają wiele popularnych niestandardowych typów przebiegów,

Model DG1000Z kontynuuje ten trend, zawierając ponad 160 różnych kształtów sygnałów,

z których wszystkie są dostępne z menu wyboru na panelu przednim.

Obsługuje wyjście skanujące z niskiej częstotliwości do wysokiej częstotliwości

lub z wysokiej częstotliwości do niskiej częstotliwości.

Typy skanowania: liniowy, logarytmiczny i krokowy.

Możliwość ustawienia częstotliwości „mark”, aby spełnić potrzeby aplikacji testowych

o większej amplitudzie częstotliwości. Funkcja trybu Burst zapewnia

N-cykl i nieskończone trzy rodzaje ciągów impulsów.

Typy modulacji obejmują AM, FM, PM, ASK, FSK, PSK i PWM.

Obsługują także wewnętrzne i zewnętrzne źródła modulacji,

aby sprostać oczekiwaniom nauczania czy testowania systemów komunikacyjnych.

Wbudowana funkcja generatora harmonicznego

Funkcja pozwala na nakładanie określonej częstotliwości

i procentowego przebiegu amplitudy na falę podstawową.

Kiedy funkcja śledzenia kanału jest włączona,

wszystkie parametry podwójnego kanału mogą być

jednocześnie aktualizowane zgodnie z konfiguracją użytkownika.

Urządzenie posiada funkcję pomiaru za pomocą

7-bitowego miernika częstotliwości, który może mierzyć

częstotliwość, okres, cykl pracy, dodatnią szerokość impulsu,

ujemną szerokość impulsu i inne parametry

zewnętrznego sygnału wejściowego.

Obsługuje też statystyki wyników pomiarów.

Miernik częstotliwości może pracować jednocześnie

z wyjściem dwukanałowym.
