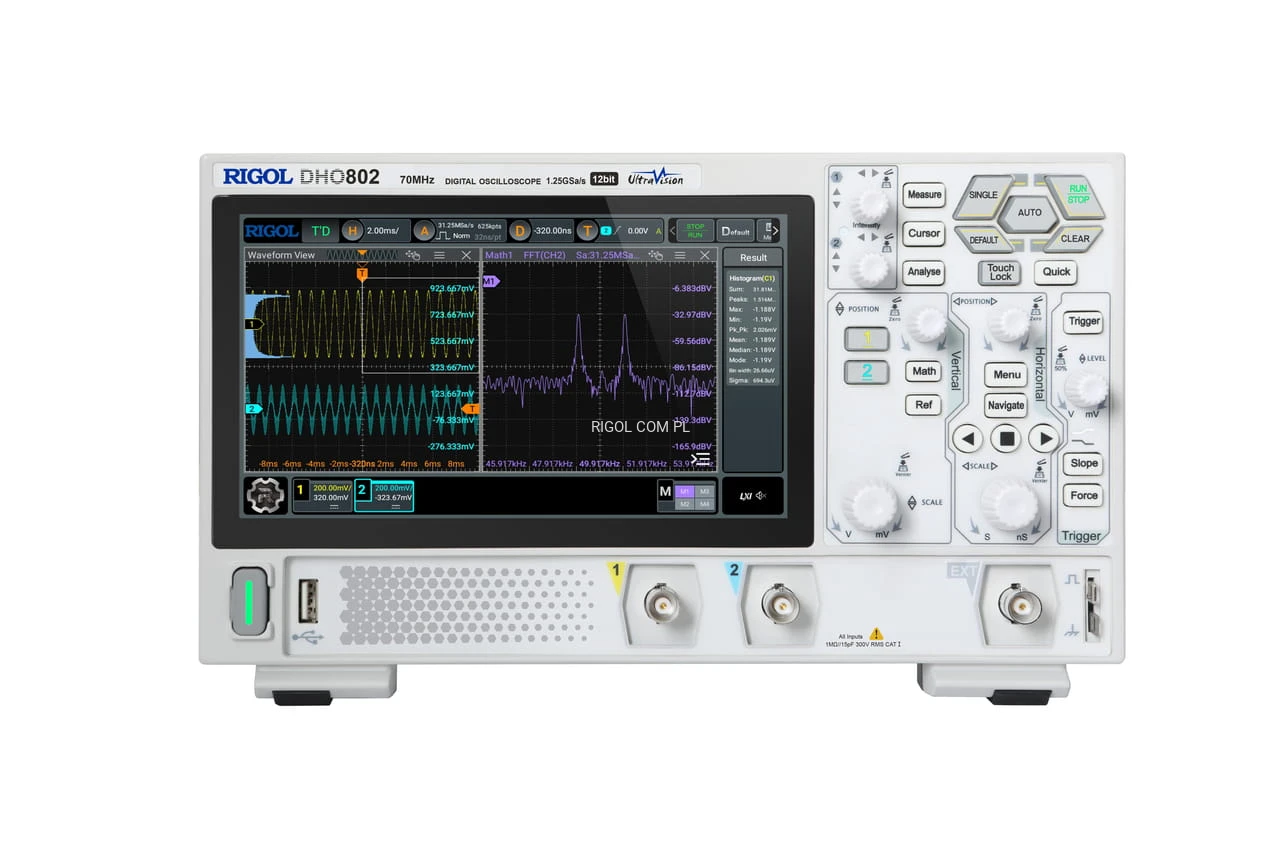

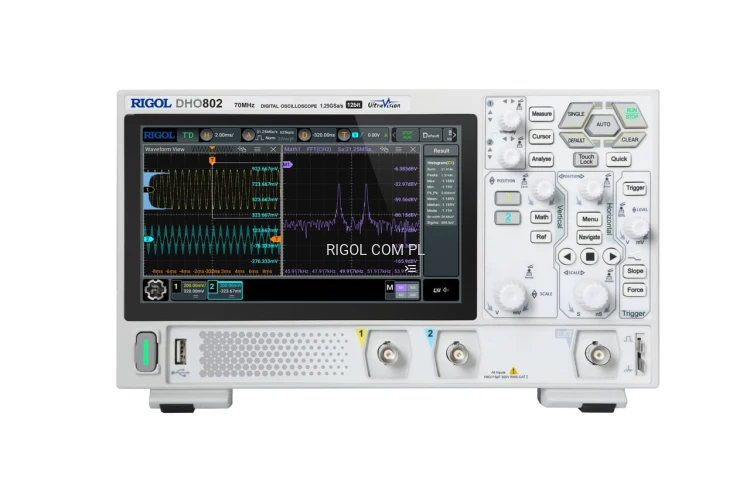

12-bit Oscyloskop Cyfrowy RIGOL DHO802 2CH 70MHz 1.25GSa/s seria DHO800

Przegląd produktu

Seria DHO800 to nowy, ekonomiczny oscyloskop cyfrowy firmy RIGOL o wysokiej wydajności. Mimo kompaktowej konstrukcji, oscyloskop oferuje doskonałą wydajność. Charakteryzuje się szybkością przechwytywania do 1 000 000 wfms/s (w trybie UltraAcquire), pamięcią 25 Mpkt, rozdzielczością 12 bitów i niskim poziomem szumów. Seria DHO800 to zupełnie nowy, ekonomiczny oscyloskop cyfrowy zaprojektowany dla szerokiego rynku oscyloskopów cyfrowych powszechnego użytku, odpowiadający na potrzeby projektowania, debugowania i testowania.

• W dalszym ciągu wykorzystuje zalety platformy technologicznej „Centaurus”, oferując pasmo przenoszenia od 70 MHz do 100 MHz.
• Gwarantuje wydajność produktu przy zachowaniu małej, smukłej i przenośnej konstrukcji.
• Wyposażony w interfejs typu C, może być zasilany przez power bank, co dodatkowo zwiększa komfort użytkowania i skutecznie spełnia różne potrzeby aplikacji.

• 70 MHz
• Do 1,25 GSa/s
• 25 Mpkt
• ekran dotykowy 7" (1024 × 600)
• dostępne jest menu w języku polskim

Karta katalogowa

Kluczowe cechy

• Szerokość pasma analogowego: 70 MHz
• Bardzo niski poziom szumów, czystszy sygnał, brak pomijania małych sygnałów
• Rozdzielczość do 12 bitów dla wszystkich modeli tej serii
• Standardowe dekodowanie: równoległe, RS232/UART, I2C, SPI, CAN
• menu w jęz. polskim
• 2 kanały analogowe, dostępne wyjście wyzwalania zewnętrznego (EXT) jako (standard) dla modelu dwukanałowego
• Maks. częstotliwość próbkowania w czasie rzeczywistym 1,25 GSa/s
• Maks. głębokość pamięci 25 Mpkt
• Zakres czułości pionowej: 500 μV/div do 10 V/div
• Maks. szybkość przechwytywania 1 000 000 wfms/s (w trybie UltraAcquire)
• Cyfrowy wyświetlacz fosforowy z 256-poziomową gradacją intensywności w czasie rzeczywistym
• Funkcja wyszukiwania kształtu fali i nawigacji umożliwia szybsze debugowanie anomalii sygnału
• 7-calowy wyświetlacz dotykowy (1024 × 600)
• Przyjazne dla użytkownika pokrętła Flex Knobs, zapewniające płynniejszą interakcję
• Interfejsy USB Device & Host, LAN i HDMI (standard) dla wszystkich modeli z tej serii
• Nowatorska i delikatna konstrukcja przemysłowa, łatwa w obsłudze
• Unikatowa obsługa aktualizacji wersji online

Akcesoria standardowe

1 × zasilacz
1 × Kabel z wtyczką bananową do uziemienia
2 × Sonda pasywna PVP3150 150 MHz

Porównanie modeli

Prezentacja funkcji

12-bitowa wysoka rozdzielczość

..12 bit - rozdzielczość pionowa 4096 poziomów kwantyzacji,

16-krotność poziomu kwantyzacji przy 8 bitach,

testowanie małych sygnałów jest wyjątkowo poręczne.

Obsługa zasilania typu C

Dzięki konstrukcji interfejsu zasilania typu C, do zasilania DHO800 potrzebny jest tylko przenośny zasilacz, co umożliwia testowanie w terenie.

Kompaktowy wygląd

Seria DHO800 mA kompaktowy rozmiar i obsługuje standardową podstawę monitora, co skutecznie zmniejsza powierzchnię zajmowaną na biurku i zapewnia więcej miejsca na stacji roboczej.

7-calowy ekran dotykowy o wysokiej rozdzielczości

Seria DHO800 oferuje 7-calowy ekran dotykowy o wysokiej rozdzielczości, dzięki czemu interakcja człowiek-komputer jest wygodniejsza.

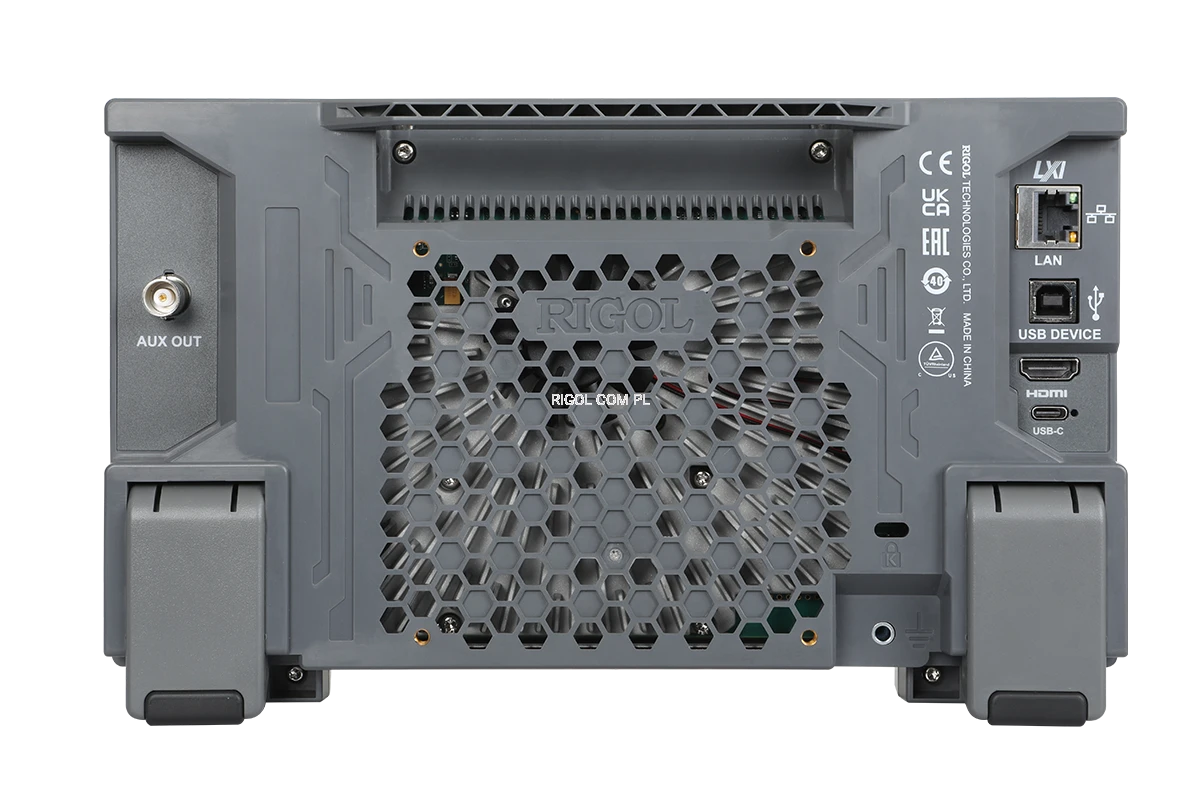

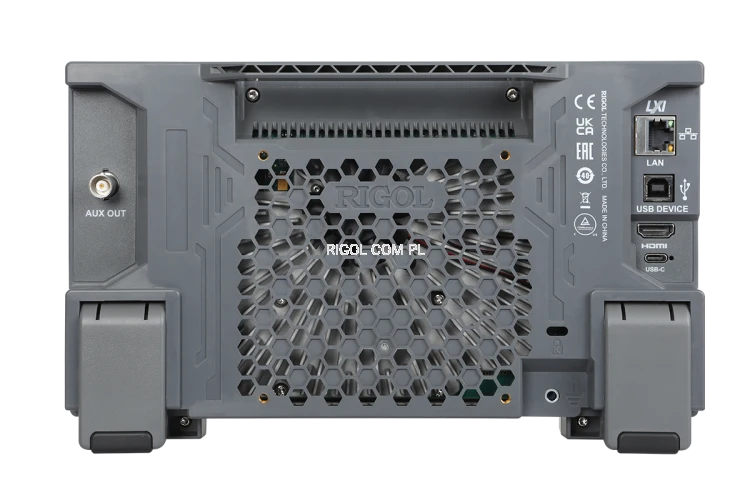

Szeroki wybór interfejsów

Seria DHO800 jest standardowo wyposażona w interfejsy wyjściowe USB, LAN i HDMI do obsługi zdalnego sterowania i prezentacji konferencyjnych, dzięki czemu współpraca jest wygodniejsza.
