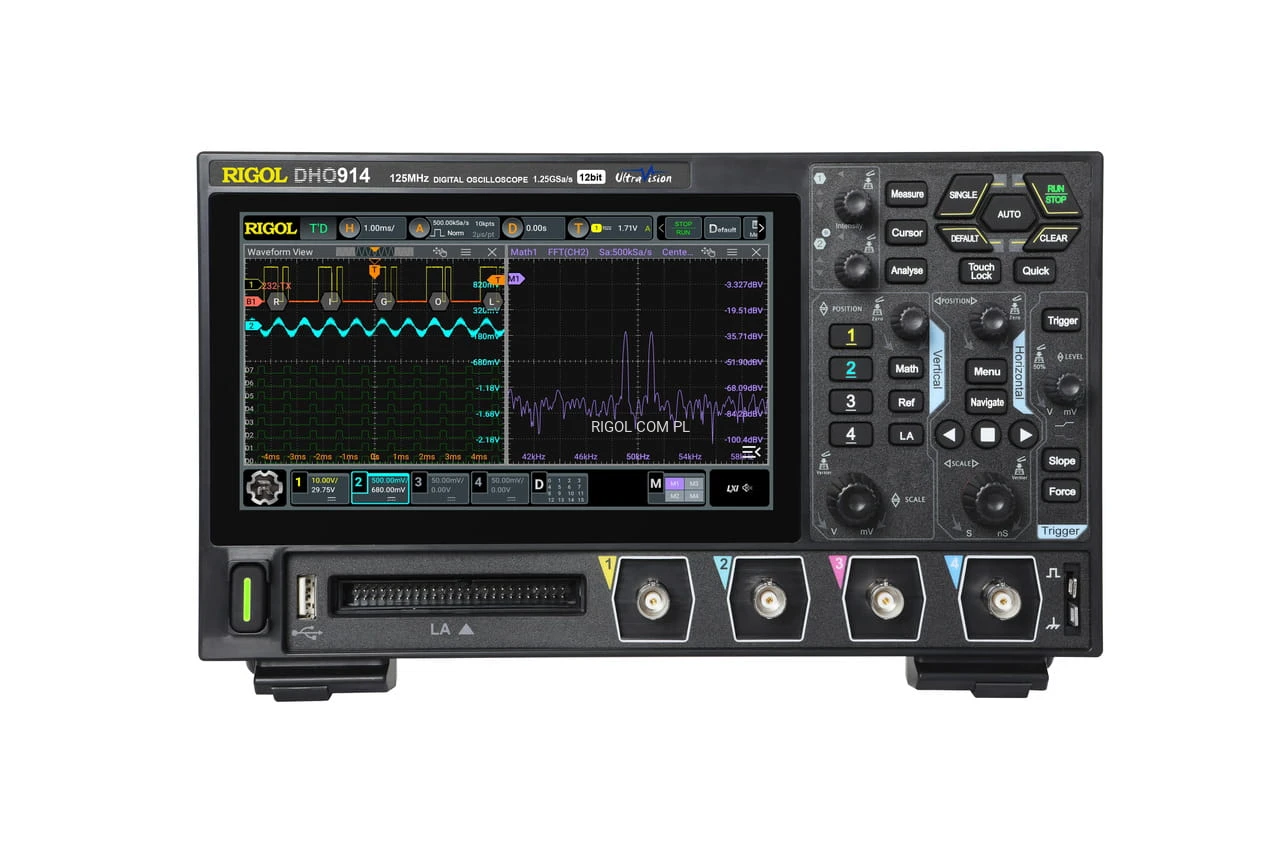

12-bit Oscyloskop RIGOL DHO914 4CH 125MHz 1.25GSa/s seria DHO900

Przegląd produktu

Seria DHO900 to nowy, ekonomiczny oscyloskop cyfrowy firmy RIGOL o wysokiej wydajności. Mimo kompaktowej konstrukcji, oscyloskop oferuje doskonałą wydajność. Charakteryzuje się szybkością przechwytywania do 1 000 000 wfms/s (w trybie UltraAcquire), głębokością pamięci 50 Mpkt, rozdzielczością 12 bitów i niskim poziomem szumów. Seria DHO900 obsługuje 16 kanałów cyfrowych. Wszystkie urządzenia z serii DHO900 są wyposażone w standardowy kanał cyfrowy i mogą być używane do analizy sygnałów cyfrowych za pomocą sondy analizy logicznej PLA2216. Jeden przyrząd może przeprowadzić analizę zarówno sygnałów analogowych, jak i cyfrowych, aby spełnić wbudowane scenariusze projektowe i testowe. Dzięki przystępnej cenie odpowiadającej zakupowi przyrządu klasy podstawowej, można uzyskać dostęp do automatycznej analizy magistrali szeregowej i równoległej, analizy wykresu Bodego i innych funkcji, aby spełnić wymagania testowe w dziedzinie R&D, edukacji i badań naukowych

• Pasmo przenoszenia od 125 MHz do 250 MHz.
• 1-kanałowy generator przebiegów o szerokości pasma 25 MHz (Tylko w modelach DHO900S)
• W zestawie dekodery dla I²C, SPI i RS232/UART, CAN i LIN!
• Gwarantuje wydajność produktu dzięki małej, smukłej i przenośnej konstrukcji.
• Wyposażony w interfejs typu C, może być zasilany przez power bank, co dodatkowo zwiększa komfort użytkowania i skutecznie spełnia różne potrzeby aplikacji.

• 125 MHz
• Do 1,25 GSa/s
• Maks. 50 Mpkt
• ekran dotykowy 7" (1024 × 600)
• dostępne jest menu w języku polskim

Karta katalogowa

Kluczowe cechy

• Maks. Szerokość pasma analogowego: 125 MHz
• Bardzo niski poziom szumów, czystszy sygnał, brak pomijania małych sygnałów
• 12-bitowa rozdzielczość pionowa z 4096 poziomami kwantyzacji, 16-krotnie wyższy poziom kwantyzacji niż 8-bitowy, wygodny do testowania małych sygnałów dla wszystkich modeli tej serii.
• 4 kanały analogowe.
• Maks. częstotliwość próbkowania w czasie rzeczywistym 1,25 GSa/s
• 16 kanałów cyfrowych (standard) *(konieczność dokupienia sondy logicznej PLA2216)
• Maks. głębokość pamięci 50 Mpkt
• Zakres czułości pionowej: 200 μV/div do 10 V/div
• Maks. szybkość przechwytywania 1 000 000 wfms/s (w trybie UltraAcquire)
• Cyfrowy wyświetlacz fosforowy z 256-poziomową klasyfikacją intensywności w czasie rzeczywistym
• Integracja funkcji AFG, analizy wykresu Bode, histogramu, analizy sygnału cyfrowego i tym podobne
• Funkcja wyszukiwania kształtu fali i nawigacji umożliwia szybsze debugowanie anomalii sygnału
• Pojemnościowy ekran wielodotykowy 7" (1024 × 600)
• Zupełnie nowe pokrętło Flex Knob zapewnia przyjazne dla użytkownika doświadczenie

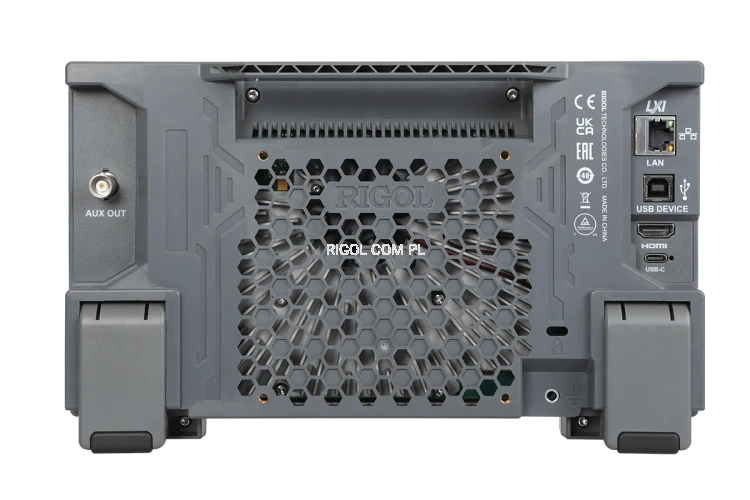

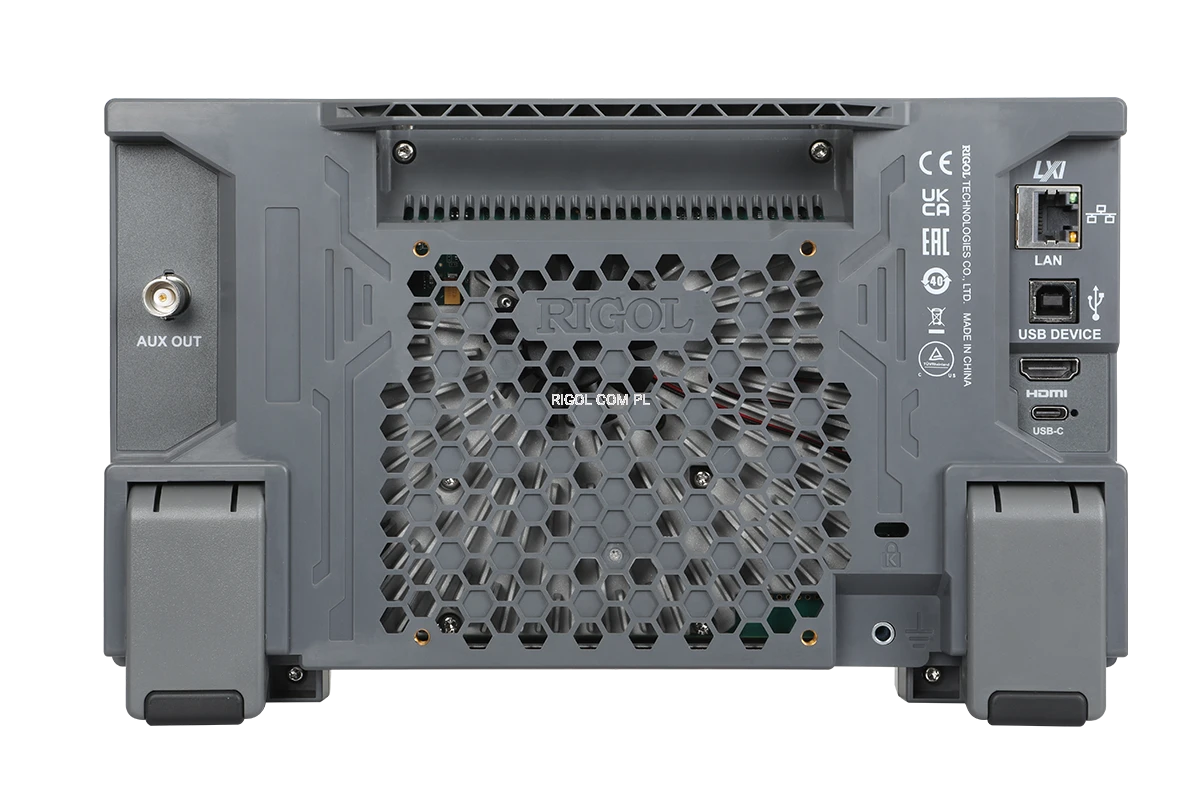

• Interfejsy USB Device & Host, LAN i HDMI (standard) dla wszystkich modeli z tej serii
• Nowatorska i delikatna konstrukcja przemysłowa, łatwa w obsłudze
• Unikatowa obsługa aktualizacji wersji online
• Obsługuje standardową instalację stojaka na monitor, co skutecznie oszczędza miejsce na biurku i sprawia, że stół warsztatowy jest bardziej przestronny
• Wymiary: 265,35 mm (szerokość) × 161,75 mm (wysokość) × 77,38 mm (głębokość)
• Waga (bez opakowania): 1,78 kg
• Obsługuje wyzwalanie i dekodowanie magistral RS232/UART, I2C, SPI, CAN i LIN

Akcesoria standardowe

1 × zasilacz
1 × Kabel z wtyczką bananową do uziemienia
4 × Sonda pasywna PVP3150 150 MHz

Porównanie modeli

Prezentacja funkcji

12-bitowa wysoka rozdzielczość

12 bit - rozdzielczość pionowa z 4096 poziomami kwantyzacji,

16-krotność poziomu kwantyzacji przy 8 bitach,

testowanie małych sygnałów jest wyjątkowo poręczne.

Obsługa zasilania typu C
Dzięki konstrukcji interfejsu zasilania typu C, do zasilania DHO900 potrzebny jest tylko przenośny zasilacz, co umożliwia testowanie w terenie.

Kompaktowy wygląd

Seria DHO800 mA kompaktowy rozmiar i obsługuje standardową podstawę monitora, co skutecznie zmniejsza powierzchnię zajmowaną na biurku i zapewnia więcej miejsca na stacji roboczej.

7-calowy ekran dotykowy o wysokiej rozdzielczości

Seria DHO900 oferuje 7-calowy ekran dotykowy o wysokiej rozdzielczości, dzięki czemu interakcja człowiek-komputer jest wygodniejsza.

Obsługa analizy wykresu Bode'a
Seria DHO900S jest standardowo wyposażona w funkcję analizy pętli wykresu Bode'a, która skutecznie zajmuje się analizą odpowiedzi pętli mocy przełączania.

Standardowe kanały cyfrowe
Cała seria DHO900 jest standardowo wyposażona w kanały cyfrowe, umożliwiające cyfrową analizę sygnału po sparowaniu z sondą analizy logicznej PLA2216.
