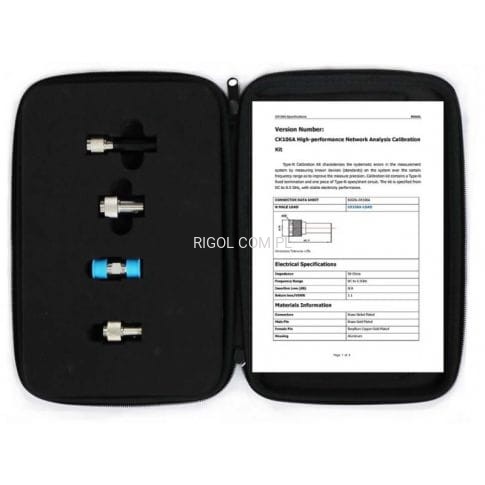

CK106A Zestaw Kalibracyjny do VNA 6.5GHz

CK106A Zestaw kalibracyjny do analizatorów wektorowych, DC do 6,5 GHz

Przejdź do pełnego opisu
z VAT bez VAT
Cena 5 104,50 zł
szt.
Dostępność:
dostępny
Dostawa od 0,00 zł - Paczkomaty Inpost

Czas wysyłki: 5 dni

Opis

Przegląd produktu

Zestaw kalibracyjny typu N charakteryzuje błędy systematyczne poprzez pomiar znanych urządzeń na poszczególnych zakresach częstotliwości. Zawiera stałe zakończenie złącza typu-N oraz 1 część typu-N otwarty/zamknięty obwód. Zapewnia stabilną wydajność prądową aż do 6,5 GHz.

CK106A/E to doskonałe zestawy kalibracyjne dla analizatorów widma czasu rzeczywistego RIGOL serii RSA3000 i RSA5000, modele „N” z funkcją VNA / analizatora sieci wektorowej.

Kluczowe cechy

  • Zestaw składa się z 4 modułów: LOAD, OPEN, SHORT, THRU
  • Moduły wykonane z najwyższej jakości materiałów: mosiądz niklowany, mosiądz pozłacany, miedź berylowa pozłacana, aluminium
  • Stabilne zakresy pracy
  • Zakres pracy w temperaturze od -55°C do +125°C

Dane techniczne

ELEMENT CK106A-LOAD CK106A-OPEN CK106A-SHORT CK106A-THRU
Impedancja 50 Ω
Pasmo częstotliwości DC do 6,5 GHz
Tłumienie N/A N/A N/A 0,3
VSWR/Straty odbiciowe 1,1 - - 1,2
Min współczynnik odbicia - 0,98 0,98 -

Pełna specyfikacja w nocie katalogowej w zakładce „Do pobrania”.

Pliki do pobrania

File icon ck106a_datasheet.pdf 127.13 kB

ck106a_datasheet
