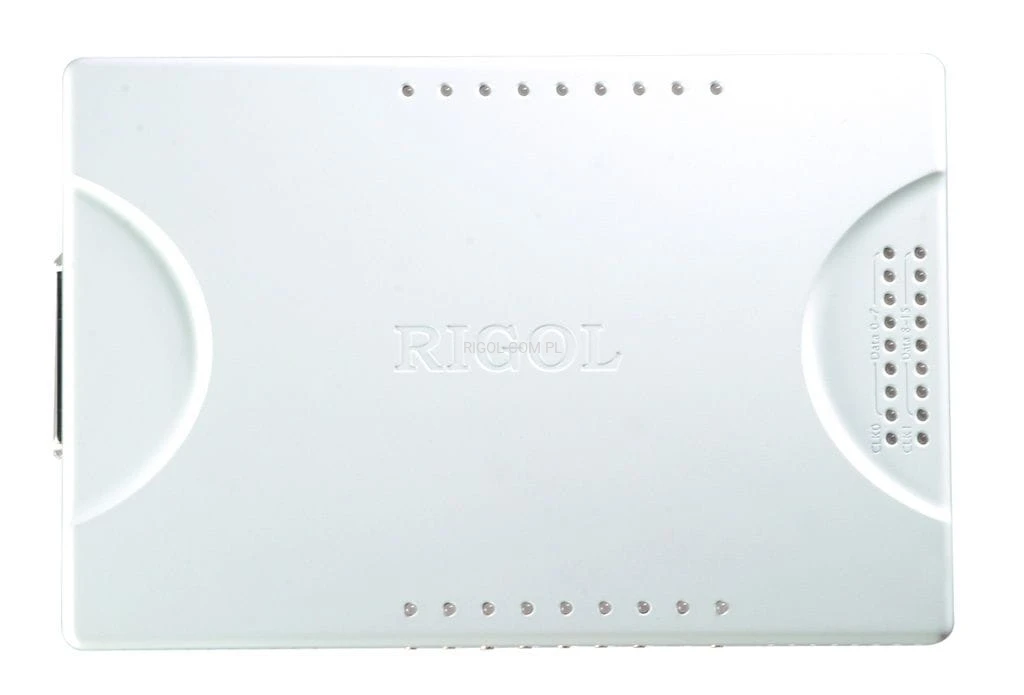

DG-POD-A (Moduł cyfrowych wyjść logicznych)

Przegląd produktu

Moduł wyjścia sygnału logicznego RIGOL z 16-kanałowym wyjściem danych i 2-kanałowym wyjściem zegarowym zamienia serie DG2000, DG3000 i DG5000 w praktyczny i funkcjonalny generator sygnałów mieszanych (MSG).

Wyjścia logiczne można skonfigurować zgodnie z potrzebami użytkownika w zakresie określonego synchronizowania sygnałów cyfrowych. Wyjścia mogą być wykorzystywane jako źródła sygnałów obwodów logicznych, do testowania i analizy projektów obwodów logicznych.

Ogólne protokoły sygnałów cyfrowych można łatwo skonstruować, a w połączeniu z kanałami analogowymi można wytwarzać rzeczywiste sygnały mieszane.

Kluczowe cechy

• Praca modułu może być włączona lub wyłączona.
• Dwa tryby pracy: „Depend” (zależny) i „Independent” (niezależny)
• Dwa tryby wyzwalania: Auto i Burst
• Cztery protokoły: RS232, I2C, SPI i PO
• Wyjście protokołu zdefiniowane przez użytkownika w oparciu o protokół PO
• Różnorodne wyjścia wzoru kodu: Wszystkie "0„, Wszystkie ”1„, obrót ”01", standardowa sekwencja pseudolosowa IEEE
• Edycja danych protokołów online
• Arbitralna prędkość wyjściowa w trybie pracy „Depend”
• Zdefiniowane przez użytkownika kanały wyjściowe, w tym linie danych i zegara (do wyboru 16+2)
• Wyjścia kanałów cyfrowych i analogowych oraz odpowiednio ustawianie kanałów wyjściowych lub nie
• Wyjścia TTL, LVTTL, CMOS, LVCMOS i napięcie wyjściowe zdefiniowane przez użytkownika
• Zdalna konfiguracja
• Wbudowana pomoc
