EMCView licencja oprogramowania do badań EMC pre-compliance

Dostępność: dostępny

Wysyłka w: 5 dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 2 761,35 zł

Cena regularna:

2761.35

Najniższa cena z 30 dni przed obniżką:

Cena netto: 2 245,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

* Rodzaj licencji:

ilość szt.

towar niedostępny

dodaj do przechowalni

* - Pole wymagane

Producent:

Opis

KARTA KATALOGOWA

Przegląd produktu

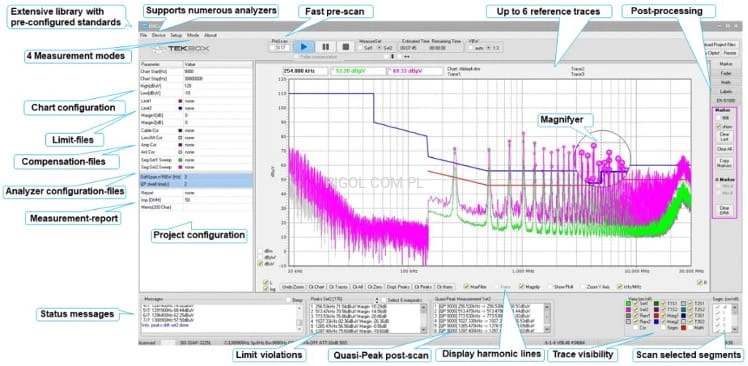

Oprogramowanie Tekbox EMCview dla komputerów PC jest przyjaznym dla użytkownika narzędziem do wstępnego testowania zgodności EMC w zakresie emisji promieniowanych i przewodzonych. Jest to idealne uzupełnienie zautomatyzowanych testów z użyciem produktów TekBox jak m.in. sieci LISN, sond prądowych RF, anten pomiarowych i komór TEM.

Wbudowana korekcja amplitudy umożliwia korekcję i przeliczanie współczynników dla kabli, wzmacniaczy, tłumików, LISN-ów, komór TEM, anten, sond prądowych RF, linii paskowych i pojemnościowych cęgów sprzęgających.

Nie ma potrzeby czasochłonnego ustawiania. SW jest gotowy do pomiarów zaraz po zainstalowaniu. Wszystkie pomiary związane z emisją CISPR-xx (EN550xx) oraz kilka standardów automotive są wstępnie skonfigurowane w odpowiednich plikach projektowych. Oprócz korzystania ze wstępnie skonfigurowanych projektów, użytkownik może łatwo tworzyć własne projekty za pomocą wbudowanego edytora lub dowolnego prostego edytora tekstu.

Wykres obsługuje dwa pełne przebiegi pomiarowe, takie jak na przykład Średnia/Quasi-Peak lub Peak/Quasi-peak, a także szybkie skanowanie krytycznych szczytów quasi-peak. Wykresy mogą być zapisywane i nakładane na nowsze pomiary w celu śledzenia i dokumentowania modyfikacji projektu.

Ponadto, EMCview wraz z odbiornikiem GPS może być używany do przeprowadzania pomiarów pokrycia RF. Funkcja eksportu tworzy pliki KML, które łączą wyniki z mapami Google.

Testowanie odporności jest obsługiwane przez dedykowane menu, kontrolujące generator śledzący analizatora widma.

EMCview PRO oferuje obsługę pomiarów w czasie rzeczywistym dla analizatorów widma z możliwością pracy w czasie rzeczywistym. Ponadto EMCview PRO oferuje zaawansowane funkcje testowania przewodzonej odporności dla analizatorów widma z generatorami śledzącymi. Klient może wybrać pomiędzy standardową licencją EMCview lub EMCview PRO. Użytkownicy posiadający standardową licencję EMCview mają możliwość aktualizacji do wersji EMCview Pro.

Kluczowe cechy EMCview Standard

liczne wstępnie skonfigurowane pliki projektów dla wszystkich odpowiednich norm EMC
wykres obsługuje dwa pełne przebiegi pomiarowe, takie same jak w laboratorium; jednoczesny pomiar z dwoma detektorami dostępny dla kilku analizatorów
szybkie skanowanie Quasi-Peak pików krytycznych, odporne na dryf częstotliwości wybranych pików
Szybkie skanowanie wstępne
konfigurowalne linie graniczne i pliki segmentów
konfigurowalne pliki korekcji dla kabli, LISN, wzmacniacza, anteny, sond prądowych itp.
konfigurowalne marginesy dla identyfikacji i wyboru pików krytycznych
obsługa importu i nakładania pomiarów referencyjnych dla celów porównawczych
liniowa lub logarytmiczna oś częstotliwości
znaczniki harmonicznych
automatyczne tworzenie raportów z testów
wiele funkcji importu/eksportu
wykresy mogą być zapisywane jako wykresy zawierające metadane, wykresy mogą być ładowane wraz z odpowiednią konfiguracją pomiarową
pomiary pokrycia RF
kontrola generatora śledzącego dla testów odporności przy użyciu komórek TEM
wiele funkcji przetwarzania końcowego
przydatne kalkulatory

Kluczowe cechy EMCview Pro

Wszystko, co oferuje wersja standardowa
Testowanie odporności przy użyciu sond CDN lub BCI
Szybki pomiar, obsługujący przepustowość w czasie rzeczywistym serii Rigol RSA

Testowanie odporności jest wspierane przez menu kontrolujące generator śledzący analizatora widma. EMCview obecnie idealnie nadaje się do obsługi analizatorów widma firmy Rigol (DSA i RSA). *Analizator widma powinien być wyposażony w opcję EMI.

Tekbox oferuje dwie opcje licencji:

Analyzer-coupled - licencja jest powiązana z numerem seryjnym analizatora widma. Może być zainstalowana na dowolnej liczbie komputerów, ale może sterować tylko jednym dedykowanym analizatorem widma.
PC-coupled: licencja jest powiązana z identyfikatorem hosta komputera. Może kontrolować dowolny z obsługiwanych modeli analizatorów widma, ale może być zainstalowana tylko na jednym dedykowanym komputerze.

Zastosowanie

Własne pomiary kompatybilności elektromagnetycznej w fazie projektowania produktu
Szkolenie EMC w laboratorium, szkole i na uniwersytecie
wstępny test zgodności produktów przed przesłaniem ich do ośrodka testowego
redukcja kosztów testów
krótszy czas wprowadzenia produktu na rynek

Wdrożone normy	Opis
CISPR 16 / EN 55016	Norma bazowa używana przez EMCview do kontroli i ustawień analizatorów widma podczas pomiarów.
CISPR 11 / EN 55011	Urządzenia przemysłowe, naukowe i medyczne - Charakterystyki zaburzeń o częstotliwości radiowej - Ograniczenia i metody pomiaru
CISPR 12 / EN 55012	Pojazdy, łodzie i silniki spalinowe - Charakterystyki zaburzeń radioelektrycznych - Dopuszczalne poziomy i metody pomiaru w celu ochrony odbiorników zewnętrznych
CISPR 13 / EN 55013	Odbiorniki radiofoniczne i telewizyjne oraz urządzenia towarzyszące - Charakterystyki zaburzeń radioelektrycznych - Poziomy dopuszczalne i metody pomiaru; zastąpiony przez CISPR 32
CISPR 14 / EN 55014	Kompatybilność elektromagnetyczna - Wymagania dotyczące urządzeń gospodarstwa domowego, narzędzi elektrycznych i podobnych urządzeń
CISPR 15 / EN 55015	Dopuszczalne poziomy i metody pomiaru zaburzeń radioelektrycznych w oświetleniu elektrycznym i podobnych urządzeniach
CISPR 22 / EN 55022	Urządzenia informatyczne - Charakterystyki zaburzeń radioelektrycznych - Dopuszczalne poziomy i metody pomiarów; zastąpiony przez CISPR 32
CISPR 25 / EN 55025	Pojazdy, łodzie i silniki spalinowe - Charakterystyki zaburzeń radioelektrycznych - Poziomy dopuszczalne i metody pomiaru dla ochrony odbiorników pokładowych
CISPR 32 / EN 55032	Kompatybilność elektromagnetyczna urządzeń multimedialnych - Wymagania dotyczące emisji
CISPR 36 / EN 55036	Elektryczne i hybrydowe elektryczne pojazdy drogowe - Charakterystyki zaburzeń radioelektrycznych - Dopuszczalne poziomy i metody pomiaru dla ochrony odbiorników zewnętrznych poniżej 30 MHz
IEC / EN 61000-6-3	ogólna norma emisji EMC mająca zastosowanie tylko wtedy, gdy nie opublikowano odpowiedniej dedykowanej normy EMC produktu; środowiska mieszkalne
IEC / EN 61000-6-4	ogólna norma emisji EMC mająca zastosowanie tylko wtedy, gdy nie została opublikowana odpowiednia dedykowana norma EMC produktu; środowiska przemysłowe
IEC / EN 300330	Urządzenia bliskiego zasięgu; Urządzenia radiowe w zakresie częstotliwości 9 kHz - 25 MHz i systemy pętli indukcyjnych w zakresie częstotliwości 9 kHz - 30 MHz
IEC / EN 60945	Urządzenia i systemy nawigacji i radiokomunikacji morskiej
EN 15194	Cykle wspomagane elektrycznie
MIL-STD-461G	Amerykański standard wojskowy dotyczący kompatybilności elektromagnetycznej
FCC15 Subpart B	Limity emisji FCC dla dwóch głównych klas niezamierzonych promienników
IEC / EN 61000-4-6	Odporność na zaburzenia przewodzone, indukowane przez pola o częstotliwości radiowej; używana do funkcji odporności w EMCview PRO
ISO 11452-4	Pojazdy drogowe - Metody badania komponentów pod kątem zaburzeń elektrycznych spowodowanych wąskopasmową promieniowaną energią elektromagnetyczną; używane w funkcji odporności w EMCview PRO
IEC / EN 61000-4-20	Badanie emisji i odporności w poprzecznych falowodach elektromagnetycznych (TEM); używane do funkcji korelacji bliskiego i dalekiego pola w EMCview

Przeprowadzone testy emisji przy użyciu LISN

Przeprowadzone testy emisji przy użyciu sondy monitorującej prąd RF

Testowanie emisji promieniowanej przy użyciu anteny pomiarowej

Testowanie emisji promieniowanej przy użyciu komory TEM

Testowanie odporności przy użyciu sond bliskiego pola

Testowanie odporności przy użyciu komory TEM

Konfiguracja kalibracji EN 61000-4-6 przy użyciu EMCview PRO

Konfiguracja testu odporności EN 61000-4-6 przy użyciu EMCview PRO

EN 61000-4-6 kalibracja pętli BCI 300 Ohm przy użyciu EMCview PRO

Konfiguracja testu odporności EN 61000-4-6 z użyciem sondy BCI przy użyciu EMCview PRO

ISO 11452-4 Pomiar odporności przewodzonej przy użyciu EMCview PRO

Wideo:

Pliki do pobrania:

Tekbox_EMCview_Manual
