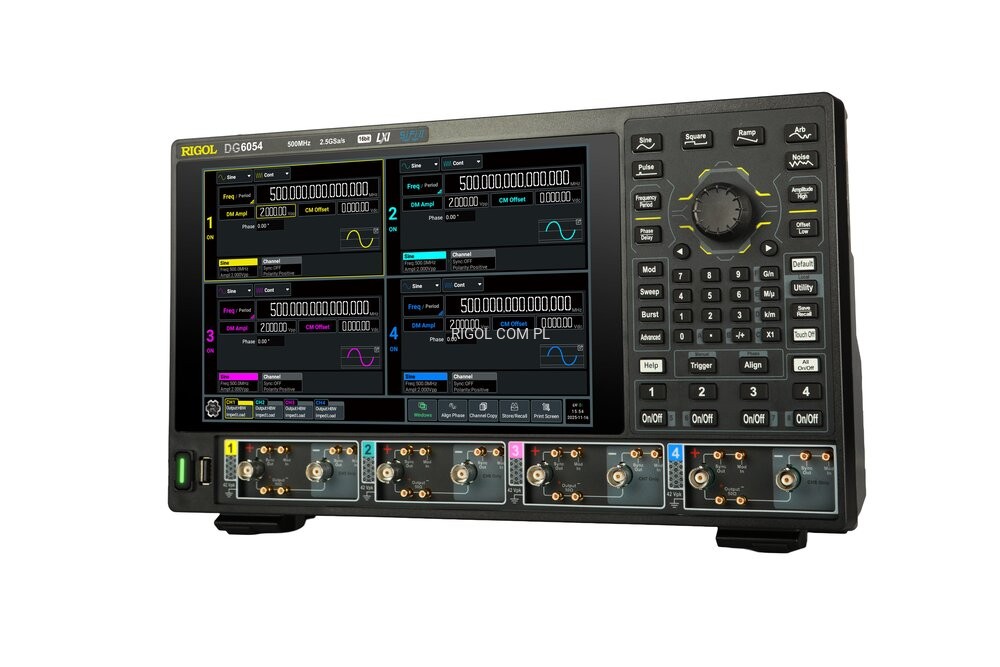

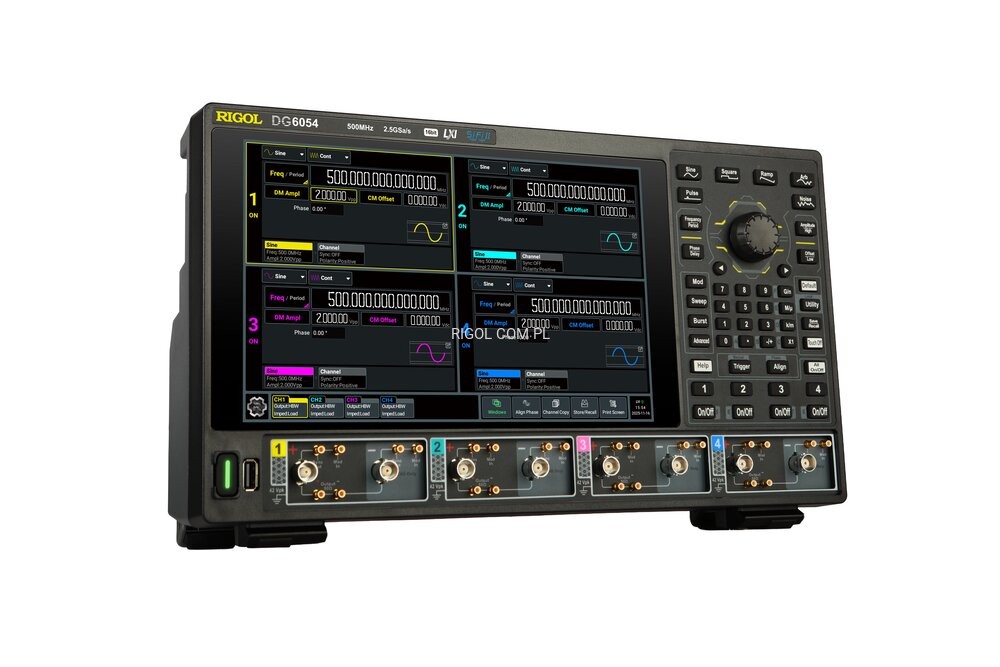

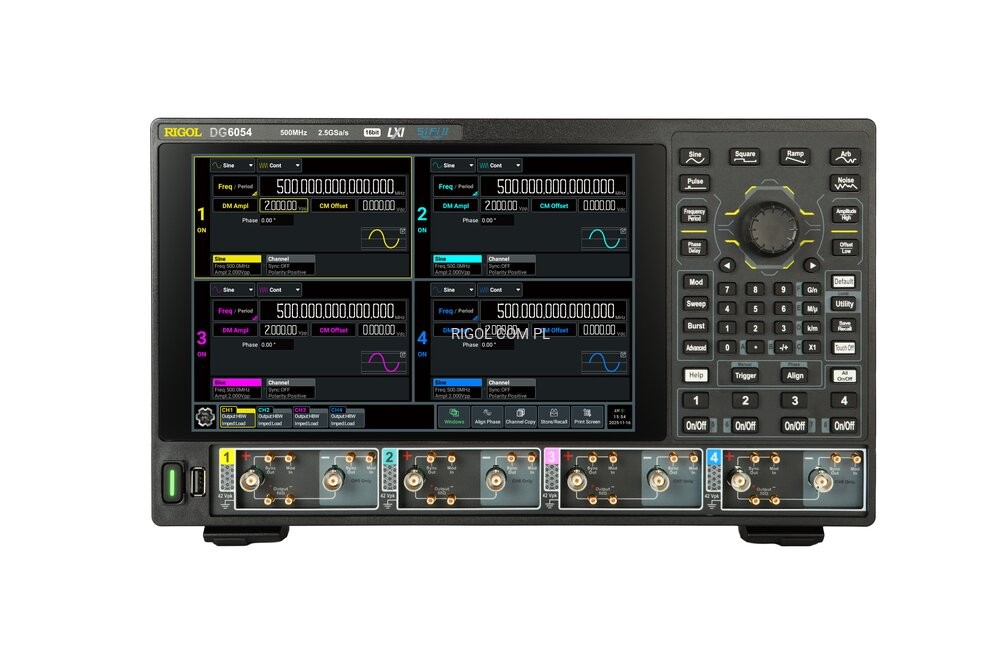

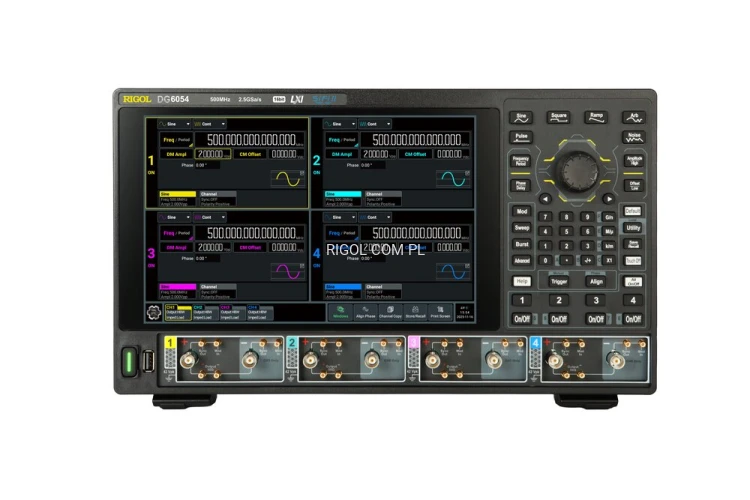

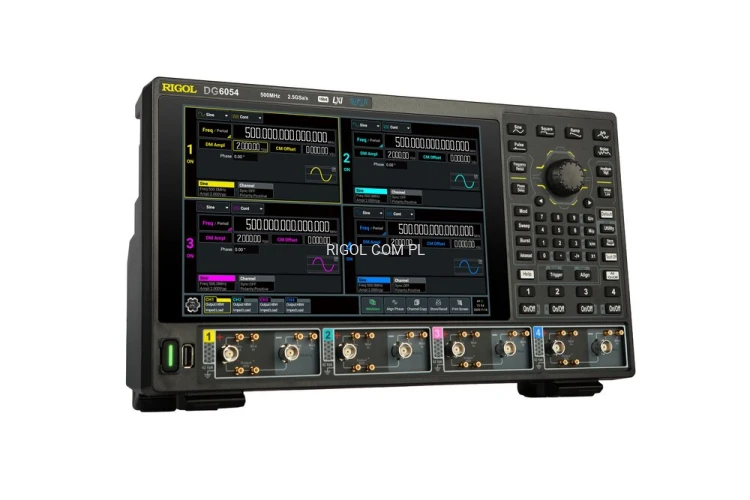

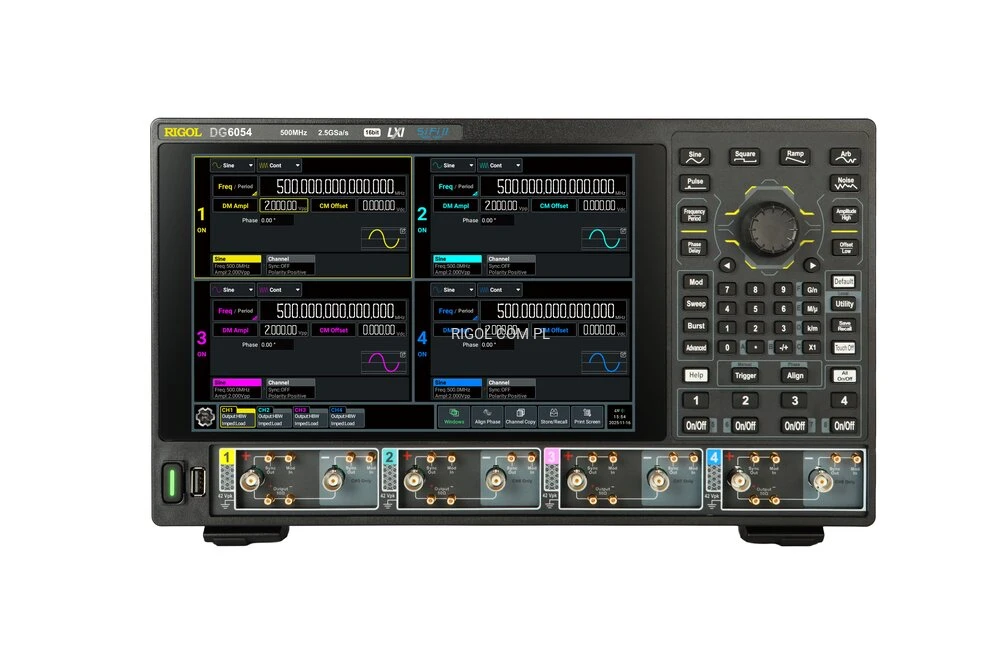

Generator Arbitralny RIGOL DG6054 - 4CH 500MHz 2.5 GSa/s 16bit seria DG6000
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
Seria DG6000 to zaawansowane generatory funkcyjne i arbitralne stworzone z myślą o profesjonalnych laboratoriach badawczych, działach R&D oraz zastosowaniach przemysłowych, gdzie kluczowa jest wysoka precyzja sygnału i niezawodność. Modele z tej serii oferują próbkowanie do 2,5 GSa/s oraz imponującą głębokość pamięci 256 Mpts na kanał (z możliwością rozszerzenia do 512 Mpts/CH), co pozwala generować nawet najbardziej złożone przebiegi z maksymalną dokładnością.
Generator funkcji i przebiegów arbitralnych serii DG6000 stanowi uniwersalne urządzenie łączące w sobie funkcje generatora funkcji, generatora przebiegów arbitralnych, generatora szumu, generatora impulsów, generatora harmonicznych oraz modulatora analogowo-cyfrowego.
Nowa seria charakteryzuje się następującymi kluczowymi cechami:
- Pasmo przenoszenia do 1 GHz
- Częstotliwość próbkowania 2,5 GSa/s
- 16-bitowa rozdzielczość pionowa
- Wyjście różnicowe o wysokiej amplitudzie z bezpośrednim sterowaniem (nie wymaga zewnętrznego wzmacniacza ani baluna)
- Trzy tryby wyjściowe dostosowane do różnych zastosowań:
- HBW (High Bandwidth): maksymalna szerokość pasma do 1 GHz<
- AMP (High Amplitude): wysoka amplituda do 20 Vpp różnicowego
- SND (Single-Ended): standardowe wyjście single-ended
Dzięki temu seria DG6000 eliminuje potrzebę zakupu wielu urządzeń, oferując wielofunkcyjne, ekonomiczne i niezwykle elastyczne rozwiązanie dla elektroniki, automatyki, testów EMC, telekomunikacji oraz edukacji technicznej.
Kluczowe cechy
• Obsługa modeli 2/4-kanałowych, wyjść różnicowych 2/4-kanałowych lub wyjść single-ended 4/8-kanałowych
• Pełna izolacja kanałów, czysty sygnał bez zniekształceń
• Maksymalna częstotliwość próbkowania: 2,5 GSa/s
• Obsługa wyjść sygnałów różnicowych o szerokości pasma 1 GHz oraz wyjść sygnałów różnicowych wysokiego napięcia ±10 V
• Rozdzielczość pionowa: 16 bitów
• Maksymalna długość przebiegu arbitralnego 256 Mpts/CH (opcjonalnie 512 Mpts/CH)
• Wbudowany generator harmonicznych wyższych rzędów (maks. 20. rząd)
• Standardowe: sekwencja, PRBS, wielopulsowe, wielotonowe, wzorcowe, IQ i zaawansowane Arb
• Kolorowy ekran dotykowy o przekątnej 10,1 cala, umożliwiający jednoczesną konfigurację i przeglądanie parametrów przebiegu
• Standardowa funkcja sterowania przez Internet ułatwiająca współpracę zdalną
• Wbudowana funkcja edycji przebiegów Arb lub oprogramowanie komputerowe Ultra Station do generowania przebiegów Arb
Akcesoria standardowe:
- 1 x kabel zasilający
- Narzędzie do wkładania i wyjmowania styków SMB
- Kabel USB (CB-USBA-USBB-FF-150)
- 4 lub 8 kabli BNC (CB-BNC-BNC-MM-100)
Porównanie modeli
| Model | DG6052 | DG6054 | DG6102 | DG6104 |
| Szerokość pasma | 500 MHz | 1 GHz | ||
| Kanały | 2 kanały | 4 kanały | 2 kanały | 4 kanały |
| Output Type | SND/HBW/AMP | |||
| Channel-to-Channel Isolation | HBW/AMP : Fully Isolated SND : Group Isolated |
|||
| Max. Floating Voltage | ±42 Vpk | |||
| Max. Sample Rate | 2.5 GSa/s | |||
| Rozdzielczość | 16 bit | |||
| Głębokość pamięci przebiegu |
256 Mpts/CH (standard), 512 Mpts/CH (optional) |
|||
Prezentacja funkcji
20 Vpp Differential Direct Drive (AMP Mode) - No External Amplifier Required
350ps Square Wave Transition Time
4 wyjścia różnicowe (w pełni izolowane)
Zakres częstotliwości do 1 GHz
Advanced sequence mode
Multiple output modes: Sequence, IQ, PRBS, Multi-pulse, Multitone, and Pattern Generation
Pliki do pobrania:
Dane techniczne
| Pasmo generatora | 500 MHz |
| Częstotliwość próbkowania | 2.5 GSa/s |
| Pamięć maks. | 512 Mpts |
| Ilość kanałów | 4 CH |
