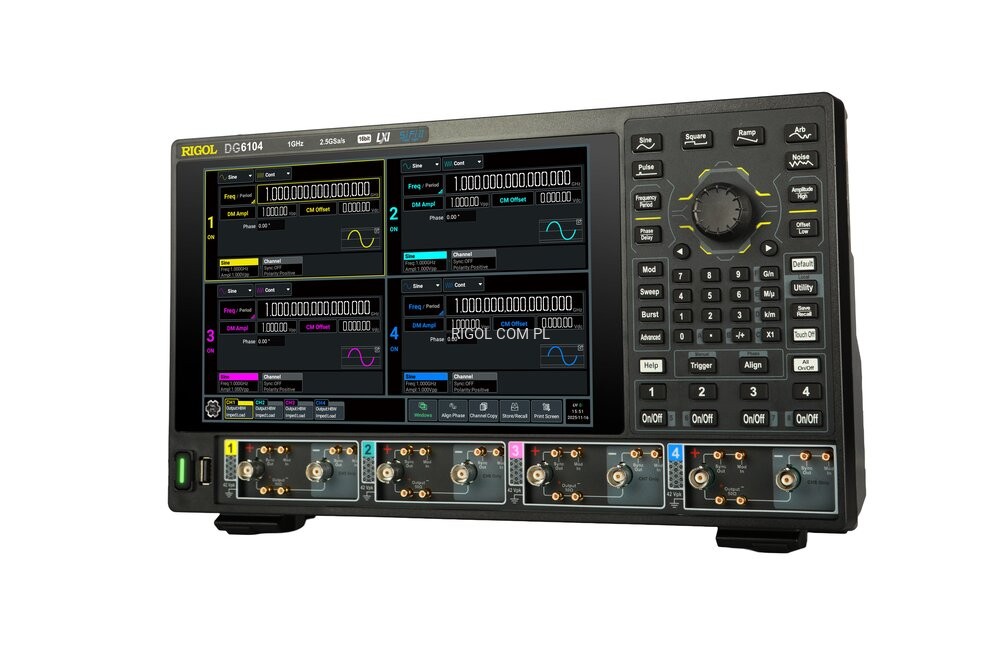

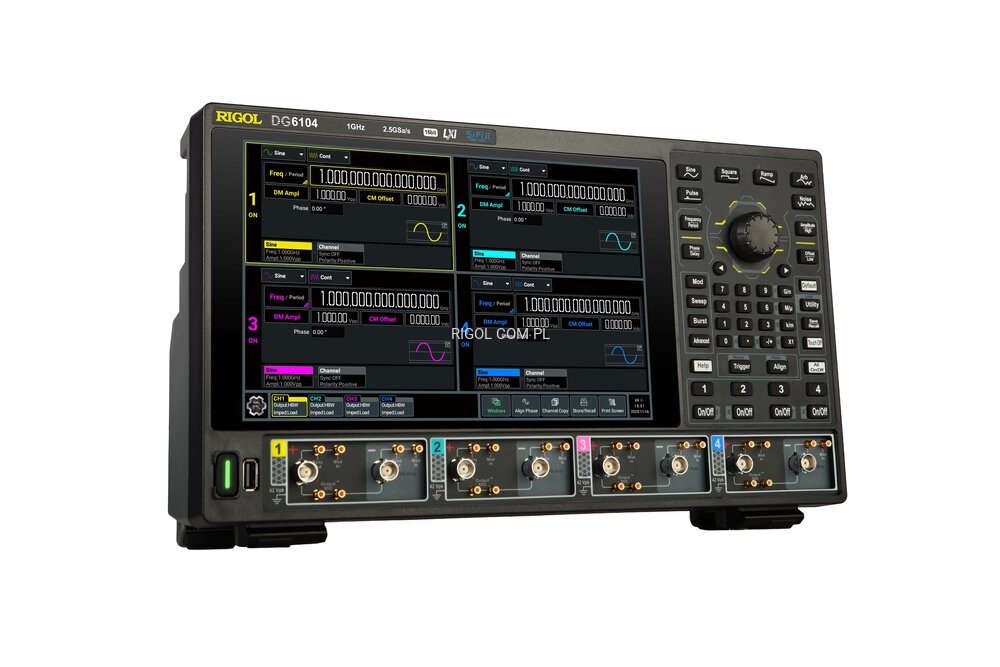

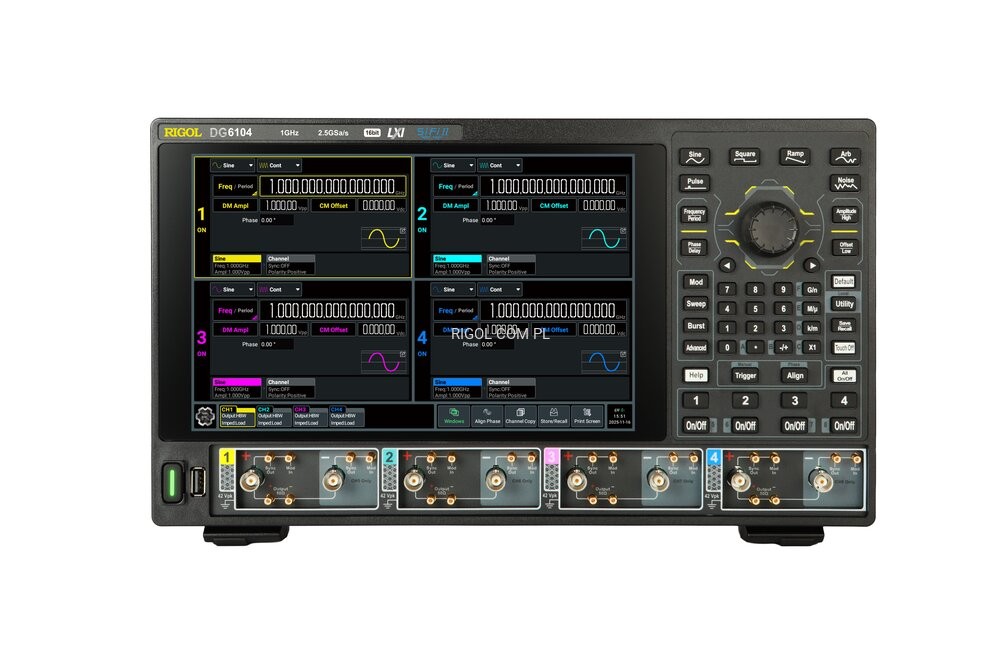

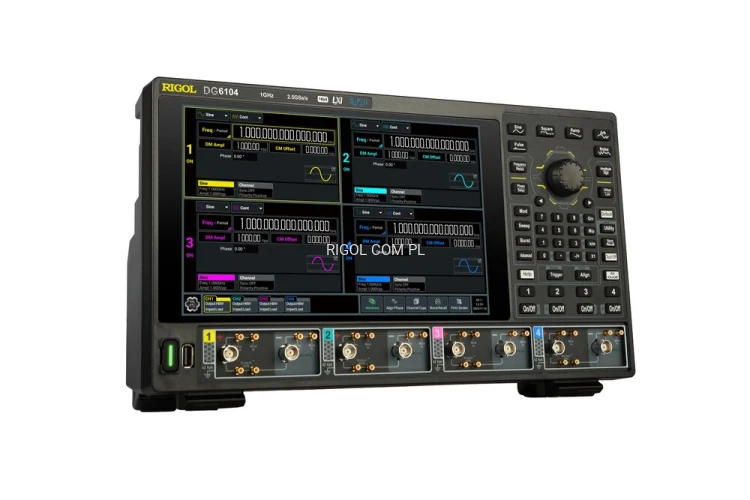

Generator Arbitralny RIGOL DG6104 - 4CH 1GHz 2.5 GSa/s 16bit seria DG6000

Przegląd produktu

Seria DG6000 to zaawansowane generatory funkcyjne i arbitralne stworzone z myślą o profesjonalnych laboratoriach badawczych, działach R&D oraz zastosowaniach przemysłowych, gdzie kluczowa jest wysoka precyzja sygnału i niezawodność. Modele z tej serii oferują próbkowanie do 2,5 GSa/s oraz imponującą głębokość pamięci 256 Mpkt na kanał (z możliwością rozszerzenia do 512 Mpkt/CH), co pozwala generować nawet najbardziej złożone przebiegi z maksymalną dokładnością.

Generator funkcji i przebiegów arbitralnych serii DG6000 stanowi uniwersalne urządzenie łączące w sobie funkcje generatora funkcji, generatora przebiegów arbitralnych, generatora szumu, generatora impulsów, generatora harmonicznych oraz modulatora analogowo-cyfrowego.

Nowa seria charakteryzuje się następującymi kluczowymi cechami:

• Pasmo przenoszenia do 1 GHz
• Częstotliwość próbkowania 2,5 GSa/s
• 16-bitowa rozdzielczość pionowa
• Wyjście różnicowe o wysokiej amplitudzie z bezpośrednim sterowaniem (nie wymaga zewnętrznego wzmacniacza ani baluna)
• Trzy tryby wyjściowe dostosowane do różnych zastosowań:
  • HBW (High Bandwidth): maksymalna szerokość pasma do 1 GHz<
  • AMP (High Amplitude): wysoka amplituda do 20 Vpp różnicowego
  • SND (Single-Ended): standardowe wyjście single-ended

Dzięki temu seria DG6000 eliminuje potrzebę zakupu wielu urządzeń, oferując wielofunkcyjne, ekonomiczne i niezwykle elastyczne rozwiązanie dla elektroniki, automatyki, testów EMC, telekomunikacji oraz edukacji technicznej.

Kluczowe cechy

• Obsługa modeli 2/4-kanałowych, wyjść różnicowych 2/4-kanałowych lub wyjść single-ended 4/8-kanałowych
• Pełna izolacja kanałów, czysty sygnał bez zniekształceń
• Maksymalna częstotliwość próbkowania: 2,5 GSa/s
• Obsługa wyjść sygnałów różnicowych o szerokości pasma 1 GHz oraz wyjść sygnałów różnicowych wysokiego napięcia ±10 V
• Rozdzielczość pionowa: 16 bitów
• Maksymalna długość przebiegu arbitralnego 256 Mpkt/CH (opcjonalnie 512 Mpkt/CH)
• Wbudowany generator harmonicznych wyższych rzędów (maks. 20. rząd)
• Standardowe: sekwencja, PRBS, wielopulsowe, wielotonowe, wzorcowe, IQ i zaawansowane Arb
• Kolorowy ekran dotykowy o przekątnej 10,1 cala, umożliwiający jednoczesną konfigurację i przeglądanie parametrów przebiegu
• Standardowa funkcja sterowania przez Internet ułatwiająca współpracę zdalną
• Wbudowana funkcja edycji przebiegów Arb lub oprogramowanie komputerowe Ultra Station do generowania przebiegów Arb

Akcesoria standardowe

• 1 × kabel zasilający
• Narzędzie do wkładania i wyjmowania styków SMB
• Kabel USB (CB-USBA-USBB-FF-150)
• 4 lub 8 kabli BNC (CB-BNC-BNC-MM-100)

Porównanie modeli

Prezentacja funkcji

Multiple output modes: Sequence, IQ, PRBS, Multi-pulse, Multitone, and Pattern Generation
