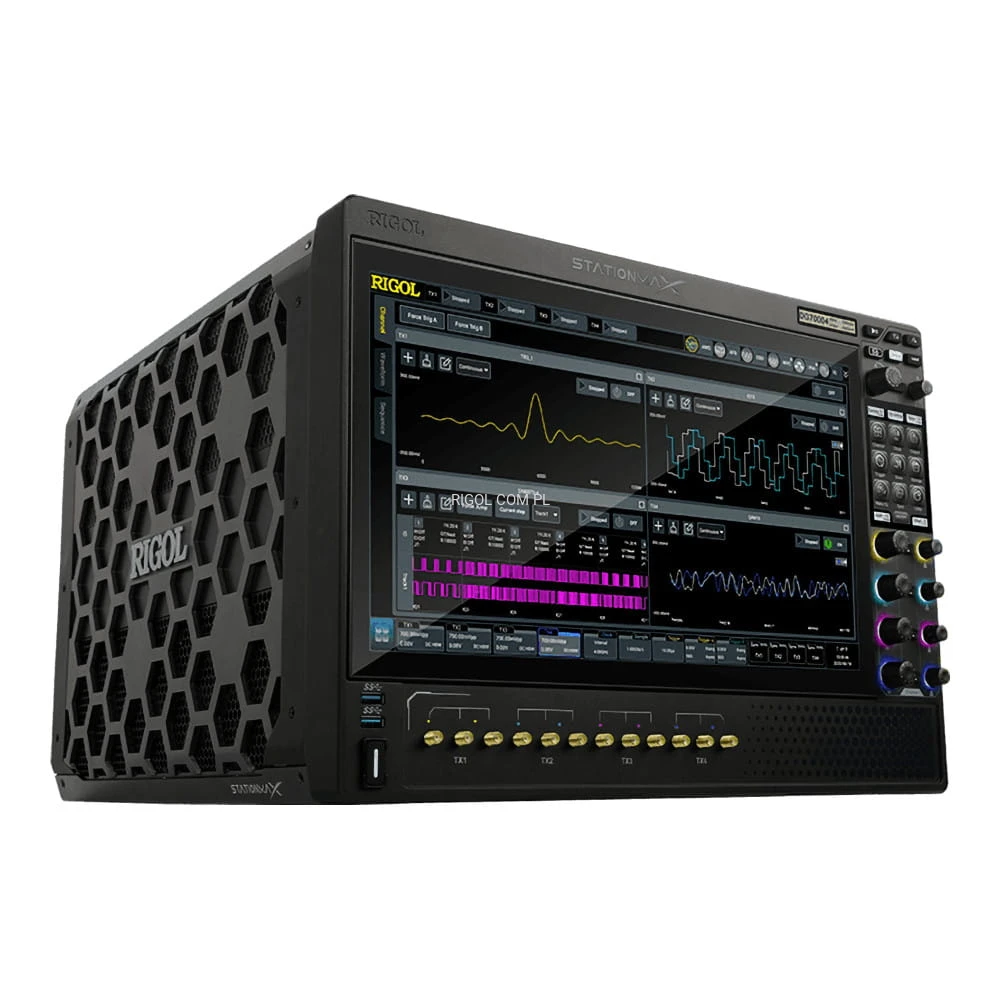

Generator Arbitralny RIGOL DG70004 - 4CH 5GHz 12 GSa/s 16bit seria DG70000

Przegląd produktu

RIGOL DG70004 to 4-kanałowy, wiodący w branży, wysokowydajny generator przebiegów arbitralnych z najwyższą częstotliwością próbkowania 12 GSa/s, analogową przepustowością 5 GHz, 16-bitową rozdzielczością pionową i najdłuższą długością przebiegów 4 Gpkt, z zakresem dynamiki wolnym od zakłóceń -70 dBc, zapewniającym użytkownikom wyraźniejsze i czystsze sygnały.
Seria DG70000 zapewnia częstotliwość wyjściową do 5 GHz i szerokość pasma modulacji do 1,5 GHz. Może bezpośrednio wysyłać sygnał pasma podstawowego IQ lub korzystać z opcji Digital Up Converter (DUC) do generowania modulowanego sygnału RF, spełniając wymagania dotyczące testowania różnych typów sygnałów bezprzewodowych.

• 4 kanały
• 5 GHz
• Do 5 GSa/s (interpolacja 12 GSa/s)
• Maks. 1,5 Gpkt/CH (opcja)
• ekran dotykowy 15,6"

Karta katalogowa

Kluczowe cechy

• Częstotliwość próbkowania do 5 GSa/s (12 GSa/s interpolowane)
• 4-kanałowa synchronizacja dla pojedynczego instrumentu (tylko modele 4-kanałowe)
• -70 dBc SFDR
• 16-bitowa rozdzielczość pionowa
• Głębokość pamięci przebiegu 1,5 GSa na kanał
• Bezpośrednie generowanie sygnałów o częstotliwości nośnej do 5 GHz
• Generowanie dowolnych przebiegów punkt po punkcie; odzyskiwanie sygnału bez zniekształceń
• Całkowity jitter niski do 10 psp-p, losowy jitter niski do 350 fsrms
• Częstotliwość próbkowania regulowana w zakresie od 100 Sa/s do 12 GSa/s
• Precyzyjna synchronizacja z powtarzalnością międzykanałową na poziomie ±10 ps
• Obsługa zaawansowanej sekwencji do definiowania różnych złożonych przebiegów wyjściowych
• Dostępnych jest wiele interfejsów: LAN, USB3.0, HDMI
• Obsługa importu zewnętrznych plików przebiegów
• 15,6-calowy wyświetlacz z regulacją kąta nachylenia

Akcesoria standardowe

1 × kabel zasilający
1 × Kabel USB
3 × Trzy terminatory SMA 50 Ω, 18 GHz na kanał

Porównanie modeli

Prezentacja funkcji

Symulacja złożonego scenariusza elektromagnetycznego
W warunkach laboratoryjnych, aby zbudować złożone, gęste, dynamicznie zmieniające się środowisko elektromagnetyczne do symulacji rzeczywistego środowiska promieniowania elektromagnetycznego, poprzez powtarzalny sposób, aby skutecznie promować szybkość optymalizacji modelu, przetestować zdolność adaptacji testowanego systemu do złożonego środowiska elektromagnetycznego i wydajności przeciwzakłóceniowej.

Szybkie testowanie odbioru interfejsu
Testowanie odbioru wymaga źródła sygnału zdolnego do tworzenia szerokiej gamy wzorców kodu testowego z precyzyjnie kontrolowanymi możliwościami obniżania wartości znamionowych sygnału w celu emulacji najgorszych warunków określonych w normie i przeprowadzenia rozszerzonych testów testowanego urządzenia.

Zmienna częstotliwość próbkowania od 100 Sa/s do 12 GSa/s dla realistycznych szczegółów sygnału

Dzięki nowej platformie technologicznej, regulowana częstotliwość próbkowania od 100 Sa/s do 12 GSa/s może odtwarzać wąskie impulsy tak niskie jak 400 ps, aby naprawdę odtworzyć sygnał.

Zakres częstotliwości wyjściowych DC do 5 GHz, aby spełnić więcej scenariuszy zastosowań
Zapewnia szerszy zakres częstotliwości wyjściowych dla większej liczby scenariuszy.

16-bitowa rozdzielczość pionowa dla bardziej wyrafinowanej kwantyzacji poziomów i wyższego poziomu.
16-bitowa rozdzielczość pionowa jest dostarczana wraz z wysokim próbkowaniem. W porównaniu z 12-bitową lub 14-bitową rozdzielczością pionową, 16-bitowa rozdzielczość pionowa ma dokładniejszy poziom kwantyzacji, aby zapewnić jakość sygnału wyjściowego.

Obsługa pasma modulacji 1,5 GHz w celu spełnienia różnorodnych nowych wymagań.
Pasmo modulacji do 1,5 GHz i funkcja cyfrowej konwersji w górę, za pośrednictwem modulatora IQ, może wyprowadzać różne metody modulacji, takie jak 1024QAM/256QAM, w połączeniu z wbudowanym trybem przeskakiwania częstotliwości (interwał przeskakiwania częstotliwości już od 128 ns), aby spełnić różnorodne nowe standardy szerokopasmowej łączności bezprzewodowej.

Jednokanałowa długość fali 4 Gpkt zapewniająca długi sygnał wyjściowy

Zapewnia jednokanałowe do 1,5G punktów próbkowania, edytor sekwencji obsługuje do 16k segmentów kształtu fali i elastyczne funkcje regulacji, aby sprostać długiemu odtwarzaniu sygnału i przeskakiwaniu sekwencji oraz innym funkcjom.

Gwarancja czystego sygnału, zakres dynamiki bez zakłóceń -70dBc, 10 ps

Zapewnia wysoką czystość sygnału wyjściowego, zakres dynamiki bez zakłóceń -70dBc, całkowity jitter 10 ps, losowy jitter 350fs, aby zapewnić prawdziwy efekt testu.

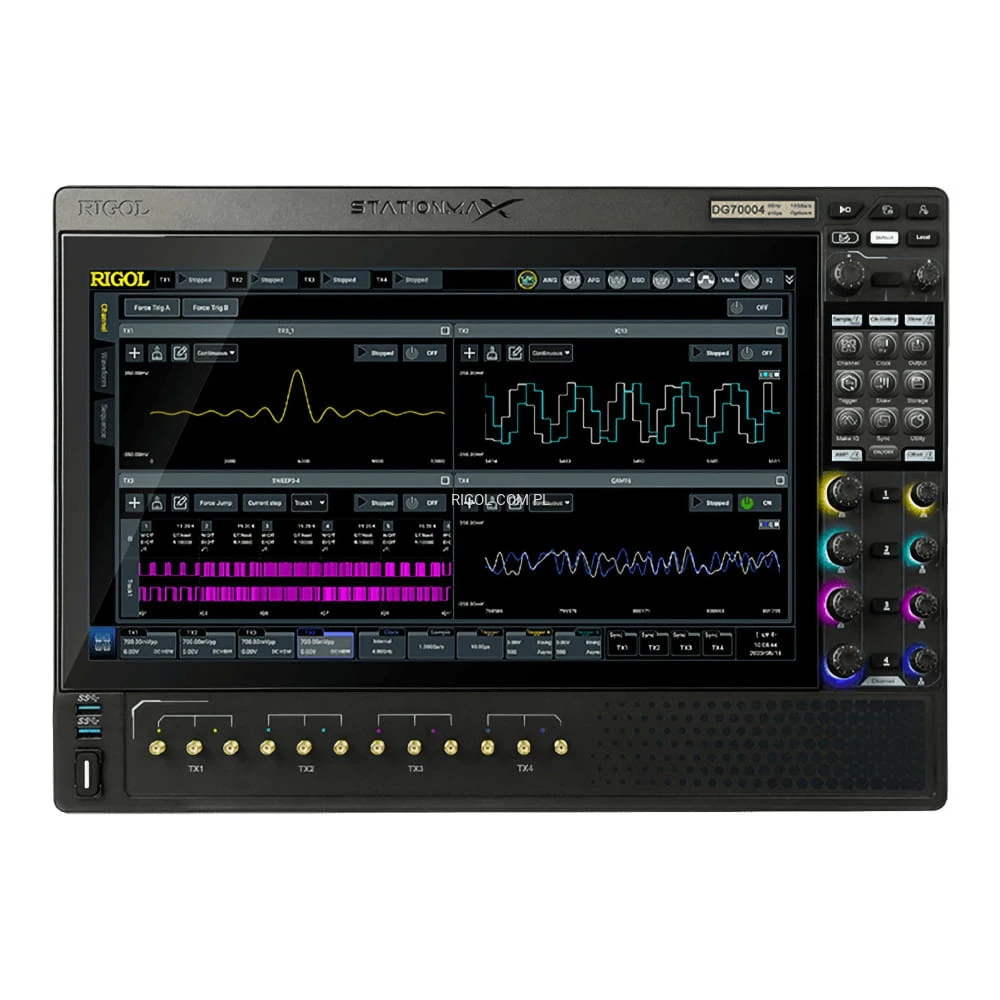

Duży ekran 15,6”, elektrycznie regulowany widok ekranu
Oparty na 15,6-calowym ekranie dotykowym 2k HD i przyjaznym dla użytkownika interfejsie użytkownika, inżynierowie mogą wykonywać wszystkie operacje bez komputera. Zmotoryzowany, regulowany kąt widzenia, dostosowany do operacji edycji kształtu fali pod wieloma kątami.
