Generator Arbitralny RIGOL DG852 Pro - 2CH 50MHz 2Mpts/ch 625 MSa/s seria DG800 Pro

Przegląd produktu

Generator funkcji/arbitralnych przebiegów serii DG800 Pro zapewnia częstotliwość próbkowania do 625 MSa/s i głębokość pamięci 2 Mpkt/CH (standard). Jest to atrakcyjny cenowo generator funkcji / przebiegów arbitralnych, który łączy w sobie wiele funkcji, w tym generator funkcji, generator przebiegów arbitralnych, generator szumów, generator impulsów, generator harmonicznych, modulator analogowo-cyfrowy i licznik.

7-calowy ekran dotykowy zapewnia przejrzysty podgląd wyników pomiarów. Zapewnia interfejsy USB i LAN (standard), a także funkcję Web Control do bezpośredniego sterowania przyrządem, zapewniając płynniejszą interakcję.

Jest wyposażony w interfejs typu C do ładowania. Ponadto ma kompaktowy rozmiar i obsługuje mocowanie do wspornika, oszczędzając cenne miejsce na stole dla inżynierów.

• 2 kanały
• 50 MHz
• Do 625 MSa/s
• Maks. 8 Mpkt/CH (opcja)
• ekran dotykowy 7"

Karta katalogowa

Kluczowe cechy

• 1 lub 2 kanały

• Maks. częstotliwość próbkowania: 625 MSa/s

• Maks. częstotliwość wyjściowa do 50 MHz

• 16-bitowa rozdzielczość pionowa

• Funkcja edycji przebiegu arbitralnego o maksymalnej długości 2 Mpkt/CH (opcjonalnie 8 Mpkt/CH)- przy zakupie opcji DG800Pro-3RL.

• Wbudowany generator harmonicznych wysokiego rzędu (maks. 20. rzędu)

• Niezależny kanał pomiaru częstotliwości sygnału o maks. częstotliwości 500 MHz

• Standard Waveform: Sine, Square, Ramp, Pulse, Noise, Arb, Harmonic

• Wbudowane przebiegi arbitralne: 148 rodzajów przebiegów, w tym Sinc, Exponential Rise, Exponential Fall, ECG, Gaussian, HaverSine i Lorentz.

• Tryb wyjścia: Continuous (ciągły), Modulation (modulacja), Sweep (przemiatanie), Burst, Sequence (sekwencja)

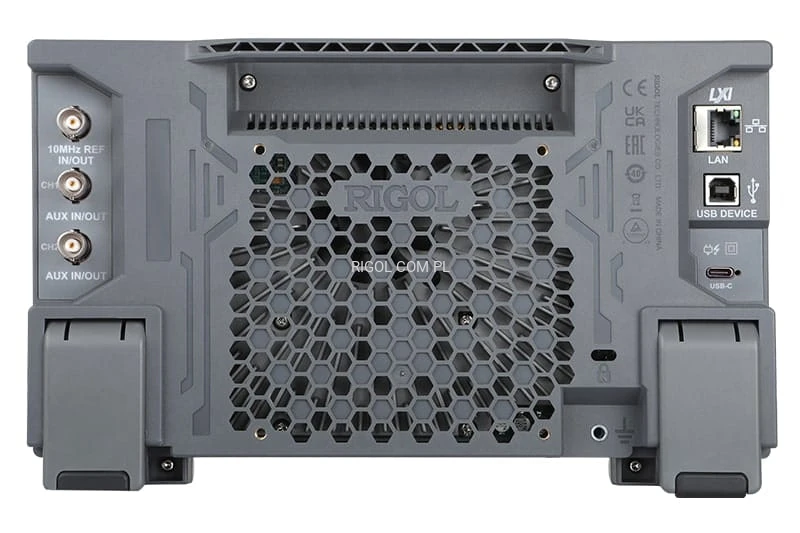

• Interfejsy USB i LAN do zdalnego połączenia

• Interfejs zasilania typu C do zasilania przyrządu z mobilnego źródła zasilania, spełniający wymagania testowe w terenie

• Standardowa funkcja Web Control ułatwiająca zdalną współpracę

Akcesoria standardowe

1 × zasilacz
1 × Kabel USB
1 × kabel BNC (CB-BNC-BNC-MM-100)

Akcesoria opcjonalne

• DG800Pro-3RL Opcja rozszerzenia pamięci do 8 Mpkt/CH
• DG800Pro-DCH Opcja dwukanałowej aktualizacji (tylko dla DG821 Pro)
• RA5040K Tłumik 40 dB (50 Ω, 1 W)

Porównanie modeli

Prezentacja funkcji

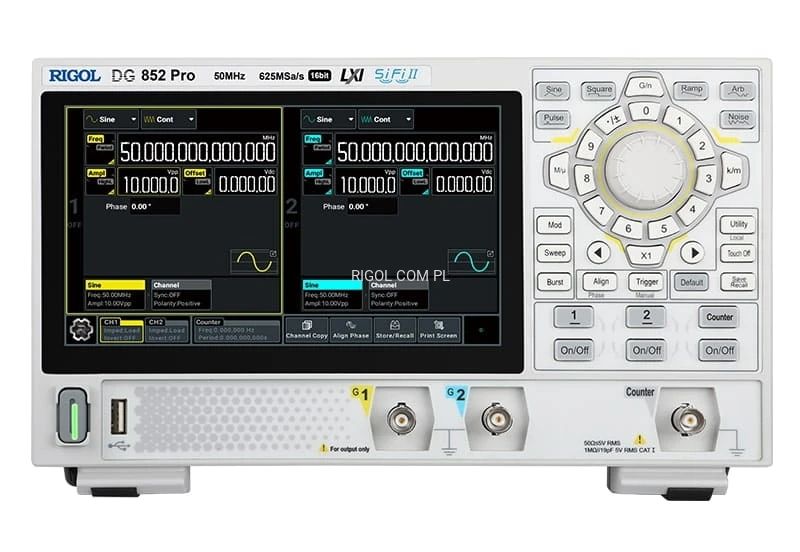

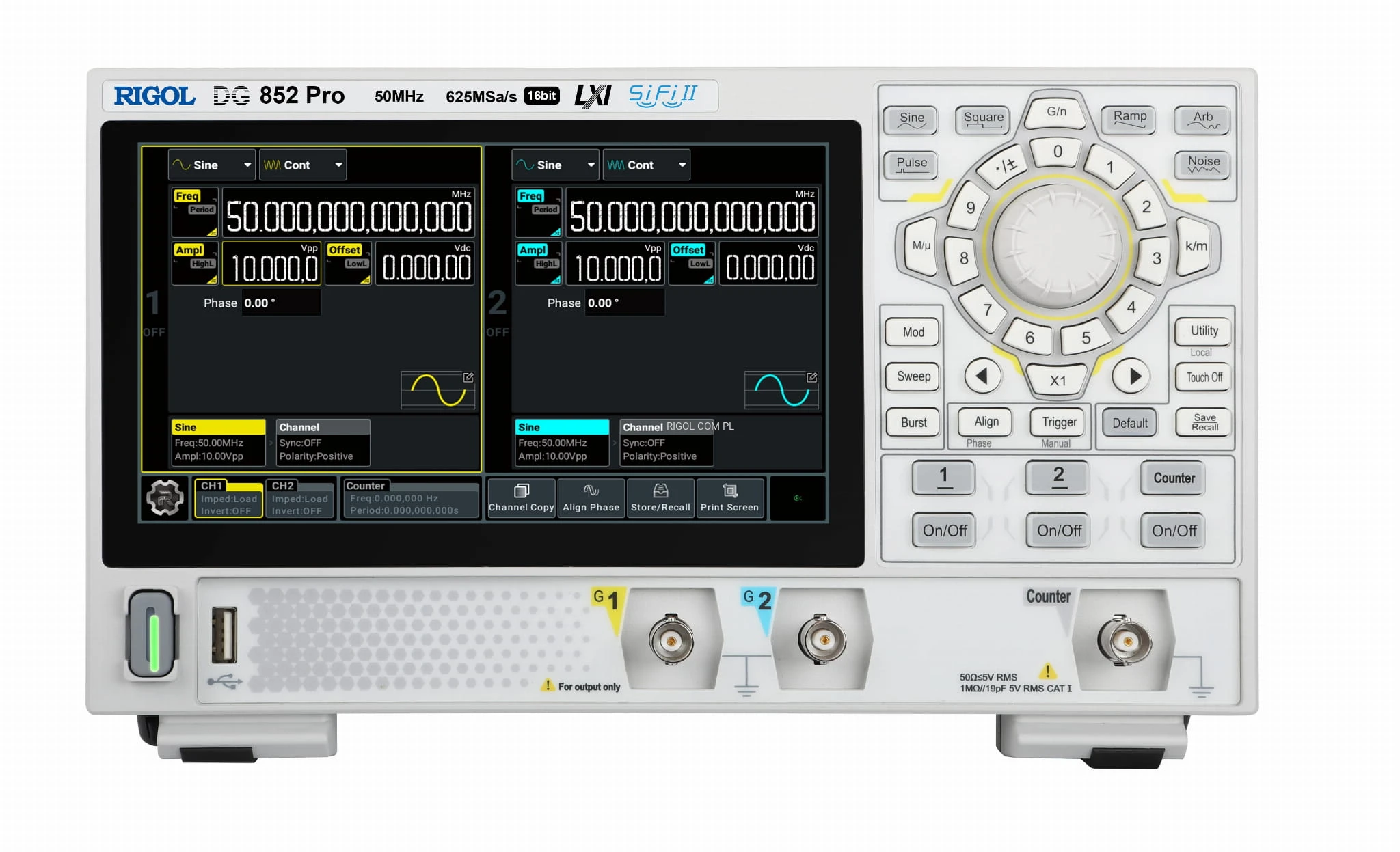

7-calowy kolorowy ekran dotykowy

7-calowy kolorowy ekran dotykowy umożliwia jednoczesne ustawianie parametrów, przeglądanie i edycję sygnałów dla przebiegów dwukanałowych.

Wyposażony w złącze typu C

Złącze typu C umożliwia zasilanie DG800 Pro za pomocą przenośnego zasilacza, dzięki czemu testowanie na miejscu jest wygodniejsze.

Elegancki wygląd

DG800 Pro o wymiarach 266 mm (szerokość) × 165 mm (wysokość) × 63 mm (głębokość) waży zaledwie 1,78 kg. Dzięki ultraprzenośnej konstrukcji, kompaktowym rozmiarom i wsparciu standardowej podstawy wyświetlacza, oszczędza miejsce w miejscu pracy.

Bogate funkcje modulacji

Obsługuje bogate funkcje modulacji (AM, FM, PM, ASK, FSK, PSK, PWM, funkcje modulacji SUM i tym podobne), aby spełnić wymagania zasad komunikacji, sterowania silnikiem, przełączania zasilania i innych scenariuszy zastosowań.

Funkcja sekwencji

Obsługuje do 64 zdarzeń falowych, 256 powtórzeń i jest w stanie załadować wiele przypadków testowych w sekwencji, które wymagają sekwencyjnego wykonania jednocześnie. W ten sposób znacznie poprawia wydajność testowania poprzez płynne przełączanie przypadków testowych.

Generator harmoniczny (maksymalnie 20. harmonicznej)

Maksymalnie 20 wbudowanych funkcji łączenia przebiegów zapewnia dokładniejszą metodę pomiarową do testowania wydajności filtrów wysokiego rzędu, wzmacniaczy i innych urządzeń.

Wysokiej rozdzielczości Miernik Częstotliwości 500 MHz

7-bitowy miernik częstotliwości 500 MHz, który może mierzyć parametry takie jak częstotliwość, okres, cykl pracy, dodatnia i ujemna szerokość impulsu z zewnętrznych sygnałów wejściowych i obsługuje statystyczną analizę wyników pomiarów.
