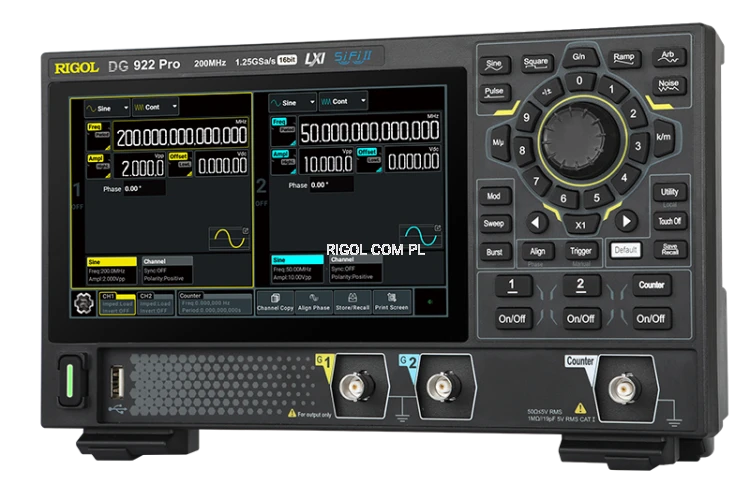

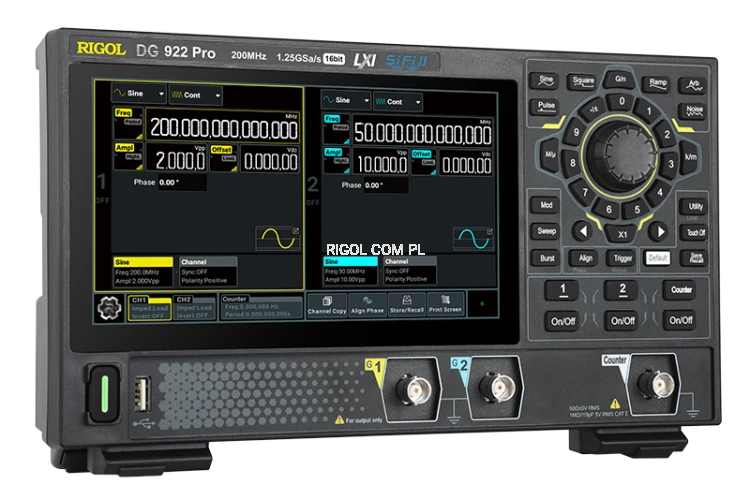

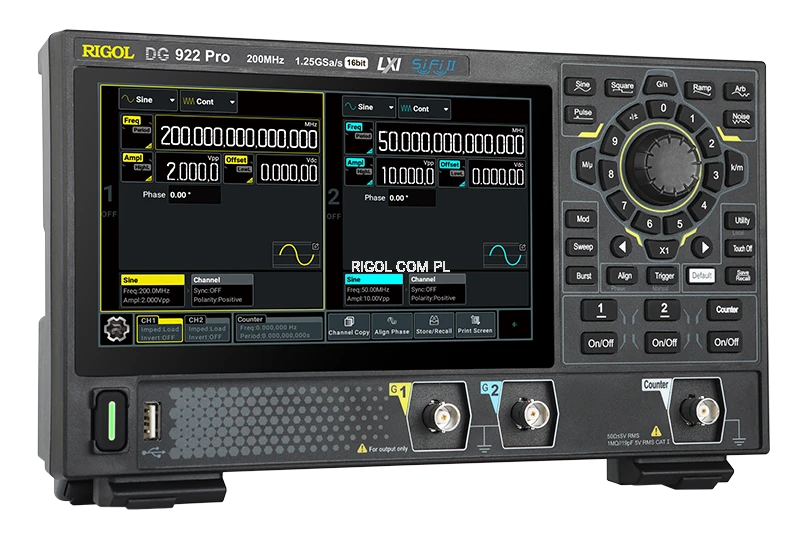

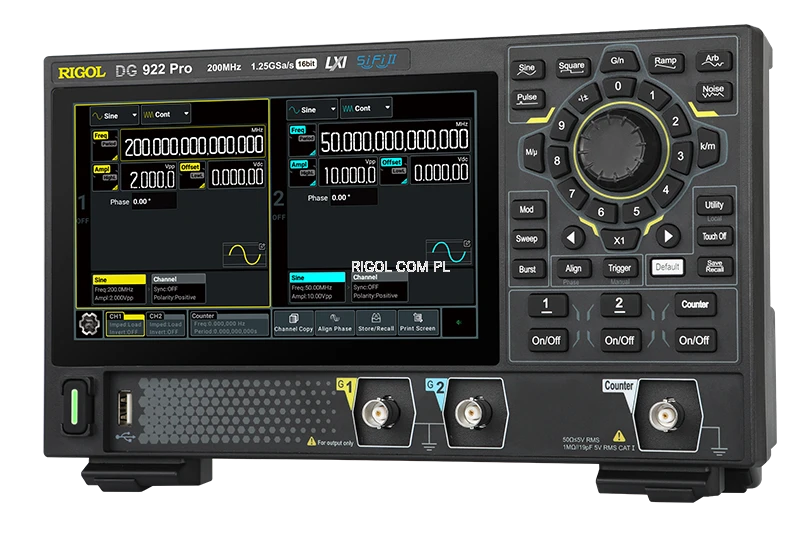

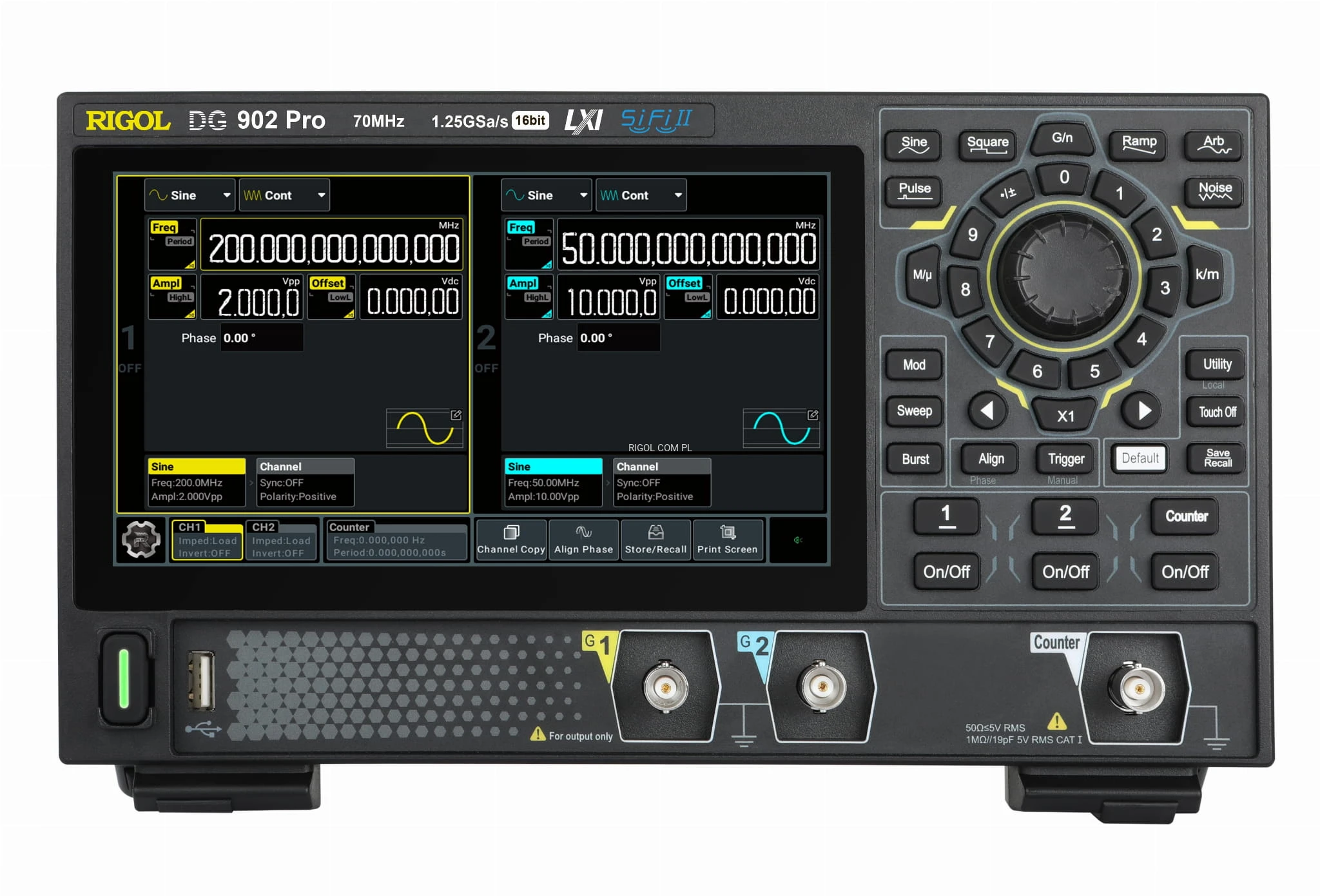

Generator Arbitralny RIGOL DG902 Pro - 2CH 70MHz 16Mpts/ch 1.25 GSa/s seria DG900 Pro
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalniOpis
Przegląd produktu
Generator funkcji/arbitralnych przebiegów serii DG900 Pro zapewnia częstotliwość próbkowania do 1,25 GSa/s i głębokość pamięci 16 Mpts/CH (standard). Jest to ekonomiczny dwukanałowy generator funkcji / przebiegów arbitralnych, który łączy w sobie wiele funkcji, w tym generator funkcji, generator przebiegów arbitralnych, generator szumów, generator impulsów, generator harmonicznych, modulator analogowo-cyfrowy i licznik.
7-calowy ekran dotykowy zapewnia przejrzysty podgląd wyników pomiarów. Zapewnia interfejsy USB i LAN (standard), a także funkcję Web Control do bezpośredniego sterowania przyrządem, zapewniając płynniejszą interakcję.

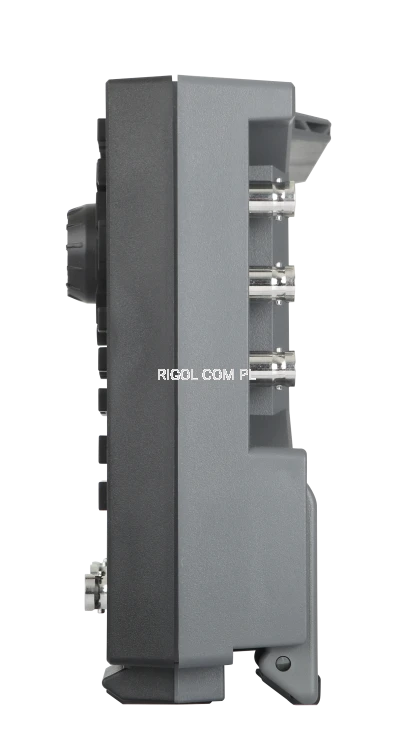

Jest wyposażony w interfejs typu C do ładowania. Ponadto ma kompaktowy rozmiar i obsługuje mocowanie do wspornika, oszczędzając cenne miejsce na stole dla inżynierów.
- 2 kanały
- 70 MHz
- Do 1.25 GSa/s
- Maks. 32 Mpts/CH (opcja)
- ekran dotykowy 7"
Kluczowe cechy
-
Maks. częstotliwość próbkowania: 1,25 GSa/s
-
Maks. częstotliwość wyjściowa do 200 MHz
-
16-bitowa rozdzielczość pionowa
-
Funkcja edycji przebiegu arbitralnego o maksymalnej długości 16 Mpts/CH (opcjonalnie 32 Mpts/CH)- przy zakupie opcji DG900Pro-3RL.
-
Wbudowany generator harmonicznych wysokiego rzędu (maks. 20. rzędu)
-
Niezależny kanał pomiaru częstotliwości sygnału o maks. częstotliwości 1 GHz
-
Standard Waveform: Sine, Square, Ramp, Pulse, Noise, Arb, Harmonic
-
Wbudowane przebiegi arbitralne: 148 rodzajów przebiegów, w tym Sinc, Exponential Rise, Exponential Fall, ECG, Gaussian, HaverSine i Lorentz.
-
Tryb wyjścia: Continuous (ciągły), Modulation (modulacja), Sweep (przemiatanie), Burst, Sequence (sekwencja)
-

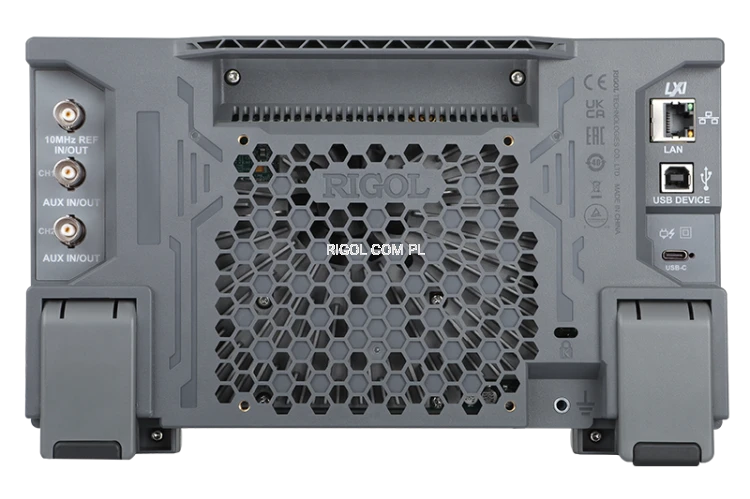

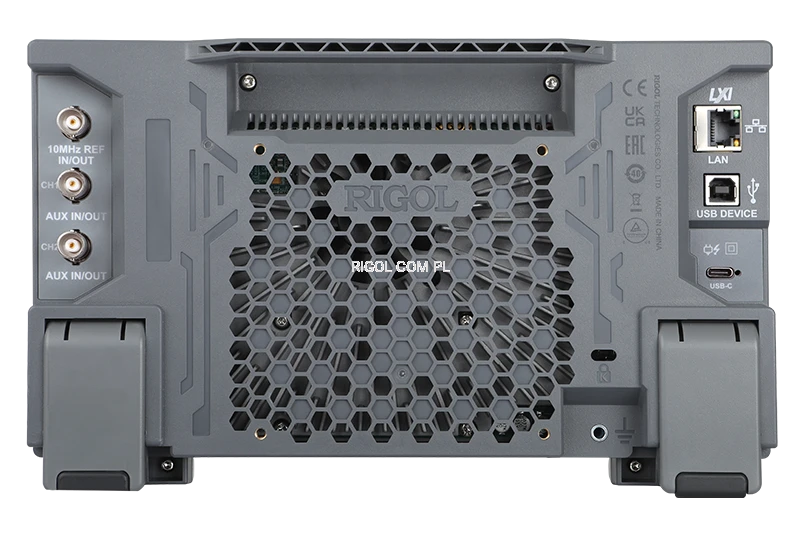

Interfejsy USB i LAN do zdalnego połączenia
-
Interfejs zasilania typu C do zasilania przyrządu z mobilnego źródła zasilania, spełniający wymagania testowe w terenie
-
Standardowa funkcja Web Control ułatwiająca zdalną współpracę
Akcesoria standardowe:
1 x zasilacz
1 x Kabel USB
1 x kabel BNC (CB-BNC-BNC-MM-100)
Porównanie modeli
Model | DG902 Pro | DG912 Pro | DG922 Pro |
Szerokość pasma | 70 MHz | 150 MHz | 200 MHz |
Kanały | 2 kanały | ||
Rozdzielczość | 1 µHz | ||
Głębokość pamięci kształtu fali |
16 Mpts (standardowo); 32 Mpts (opcjonalnie) |
||
Maksymalna amplituda |
10 Vpp < 50 MHz |
||
Licznik częstotliwości | do 1 GHz |
Prezentacja funkcji
Szybkie narastanie zbocza
Wyjście fali prostokątnej 60 MHz i fali impulsowej o regulowanym zboczu 50 MHz, z czasem narastania fali wynoszącym zaledwie 3 ns, spełniające wymagania dotyczące kształtu fali w różnych zastosowaniach.
Ultra niski jitter sygnału - SiFi II Technology
W oparciu o technologię SIFI ll firmy RIGOL, seria DG900 Pro może generować dowolny przebieg punkt po punkcie i przywracać sygnały bez zniekształceń. Częstotliwość próbkowania jest precyzyjnie regulowana. W porównaniu do tradycyjnych źródeł sygnału DDS, generowany sygnał jitter jest niższy, a jitter sygnału wyjściowego wynosi zaledwie 200ps (rms).
Bogate funkcje modulacji
Obsługuje bogate funkcje modulacji (AM, FM, PM, ASK, FSK, PSK, PWM, funkcje modulacji SUM itp.), aby spełnić wymagania zasad komunikacji, sterowania silnikiem, przełączania zasilania i innych scenariuszy zastosowań.
Funkcja sekwencji
Obsługuje do 64 zdarzeń falowych, 256 powtórzeń i jest w stanie załadować wiele przypadków testowych w sekwencji, które wymagają sekwencyjnego wykonania jednocześnie. W ten sposób znacznie poprawia wydajność testowania poprzez płynne przełączanie przypadków testowych.
Generator harmoniczny (maksymalnie 20. harmonicznej)
Maksymalnie 20 wbudowanych funkcji łączenia przebiegów zapewnia dokładniejszą metodę pomiarową do testowania wydajności filtrów wysokiego rzędu, wzmacniaczy i innych urządzeń.
Wysokiej rozdzielczości Miernik Częstotliwości 1GHz
7-bitowy miernik częstotliwości 1 GHz może mierzyć częstotliwość typowych sygnałów o wysokiej częstotliwości, takich jak VHF i UHF, ułatwiając odpowiednie debugowanie.
Dane techniczne
Pasmo | 70MHz |
Ilość kanałów | 2 |
