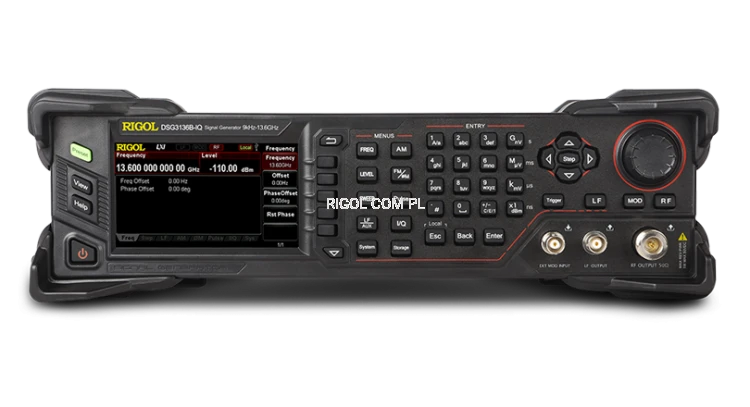

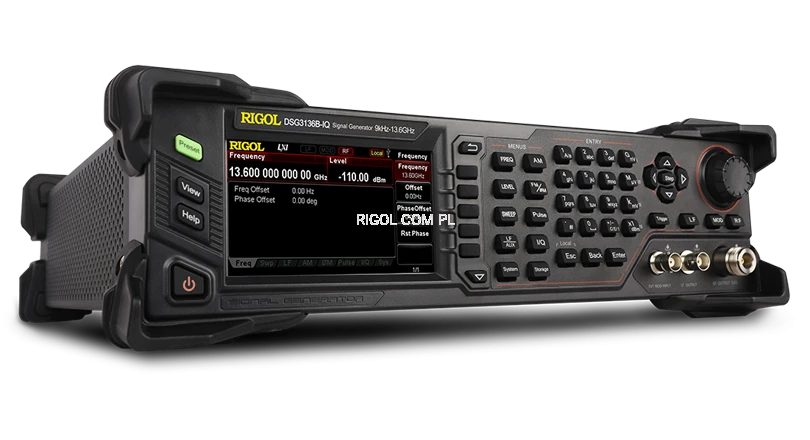

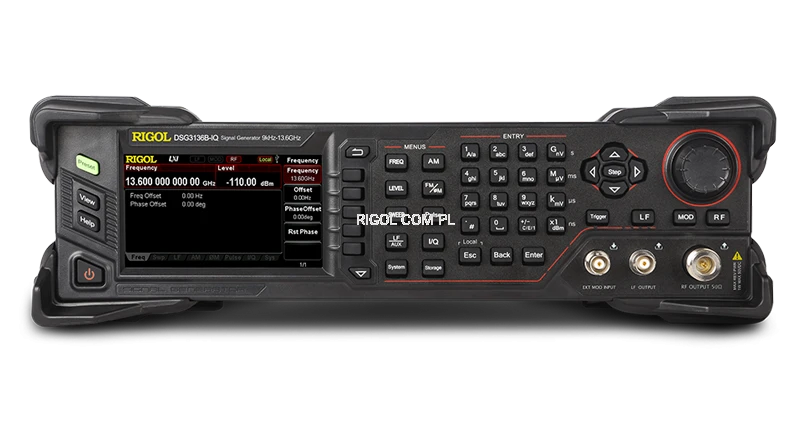

Generator Sygnału RF RIGOL DSG3065B 9kHz-6,5GHz seria DSG3000B

  • nowość
Dostępność: dostępny
Wysyłka w: 30 Dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 42 201,30 zł 42201.30
Cena netto: 34 310,00 zł
ilość szt.

towar niedostępny

dodaj do przechowalni

Opis

Przegląd produktu

Modele o wysokiej wydajności generacji i modulacji sygnału RF 3 i 6 GHz z opcjonalnym wbudowanym generatorem pasma podstawowego IQ i bazą czasową OCXO



Kluczowe cechy

  • Najwyższa częstotliwość: 6,5 GHz
  • Dokładność amplitudy: <0,5dB (typowa)
  • Zakres amplitudy wyjściowej: od -130 dBm do +27 dBm
  • Wysoka czystość sygnału, szum fazowy: <-110dBc/Hz@20kHz (typowo)
  • Standardowy zegar wewnętrzny 0.5ppm; 5ppb stabilny zegar dla opcji
  • Standardowa modulacja analogowa AM/FM/ΦM
  • Standardowa modulacja impulsowa; stosunek włącz/wyłącz do 80dB; generator pociągu impulsowego (opcjonalnie)
  • Wszystkie schematy modulacji obsługują tryby modulacji wewnętrznej i zewnętrznej
  • Standardowa wysokość 2U dla oszczędności miejsca w szafie rack. Dostępny jest zestaw do montażu w szafie Rack

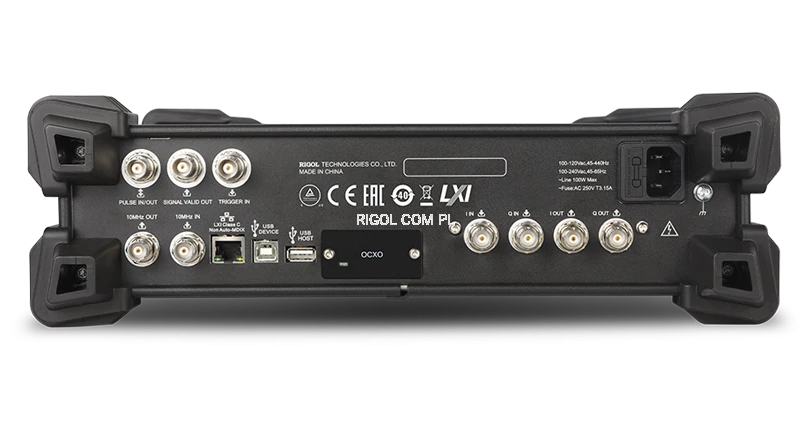

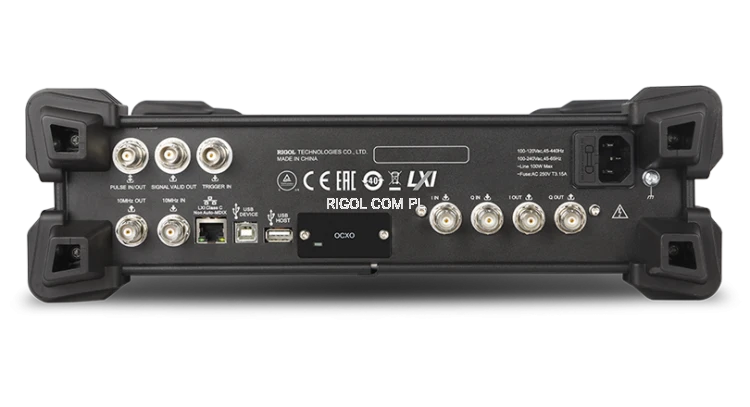

  • Standardowe interfejsy zdalnego sterowania USB/LAN/GPIB. Zestaw komend SCPI do zdalnego sterowania
  • Konstrukcja tłumika elektronicznego odporna na zużycie
  • Dobrze zaprojektowana funkcja automatycznej kalibracji płaskości (kable, tłumiki, wzmacniacze i tak dalej) dla systemów testowych z kontrolą miernika mocy



Prezentacja funkcji



Funkcja sygnału wyjściowego

Częstotliwość sygnału wyjściowego do 12GHz, może wytwarzać ciągłą falę,

różne formy sygnałów niskiej częstotliwości przy dowolnym ustawieniu wielu parametrów.

Sygnał wyjściowy jest dokładny i zapewnia automatyczną kalibrację przez miernik mocy.





Zdolność generowania sygnałów wysokiej mocy

Maksymalna amplituda wyjściowa wynosi +13dBm (wartość nominalna),

która może być ustawiona na +25dBm, co spełnia

wymagania testu nieliniowości wzmacniacza.





Modulacja impulsowa, zapewniając współczynnik przełączania do 80dB

Standardowa modulacja impulsowa, wskaźnik impulsów on/off do 80dB,

opcjonalna niestandardowa sekwencja impulsów, może generować pojedyncze impulsy,

podwójne impulsy i arbitralne sekwencje impulsów.





Wewnętrzna i zewnętrzna modulacja IQ

Użytkownicy mogą wybrać zarówno wewnętrzne jak i zewnętrzne tryby modulacji IQ:

wewnętrzna modulacja I+Q o szerokości pasma do 60MHz, EVM <0.7%,

zewnętrzna modulacja I+Q o szerokości pasma 240MHz, EVM <0.8% (typowa)

oraz Ultra IQ





Niezawodna stabilność amplitudy wyjściowej

Doskonała powtarzalność zapewnia inżynierom wystarczającą pewność testową,

że 72-godzinne wahania amplitudy wyjściowej są mniejsze niż 0,02dB.





Obsługa wielu metod modulacji

DSG800 oferuje różnorodne funkcje modulacji analogowej, takie jak AM/FM/ØM,

które są odpowiednie do symulacji sygnału w różnych aplikacjach, np.:

w radiu FM i mikrofonie bezprzewodowy.
