Generator Sygnału RF RIGOL DSG5128 9kHz-12GHz seria DSG5000
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
W celu poznania ceny produktu oraz rozszerzeń dedykowanych dla serii, prosimy o kontakt. Dane kontaktowe dostępne są w zakładce "O firmie".

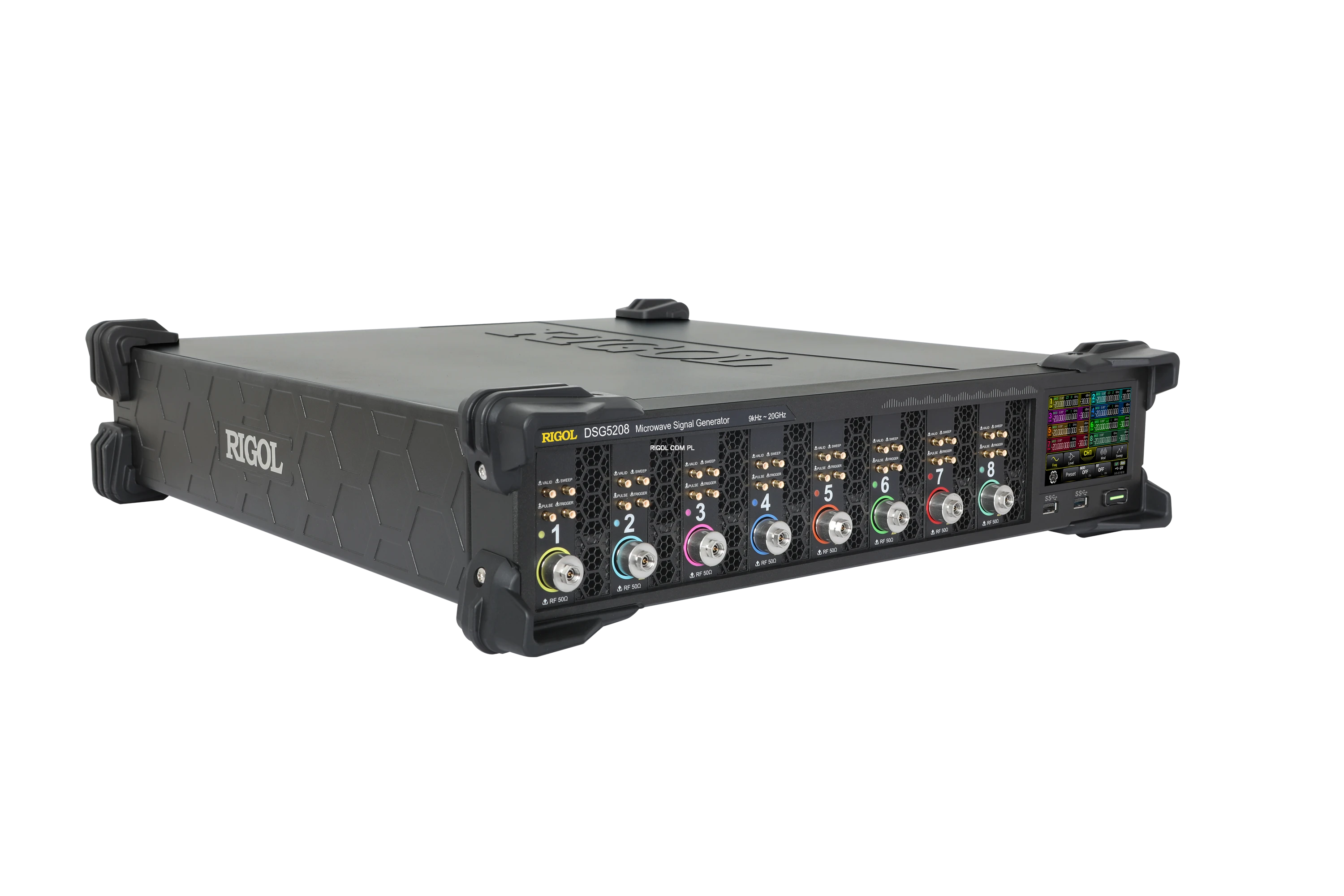

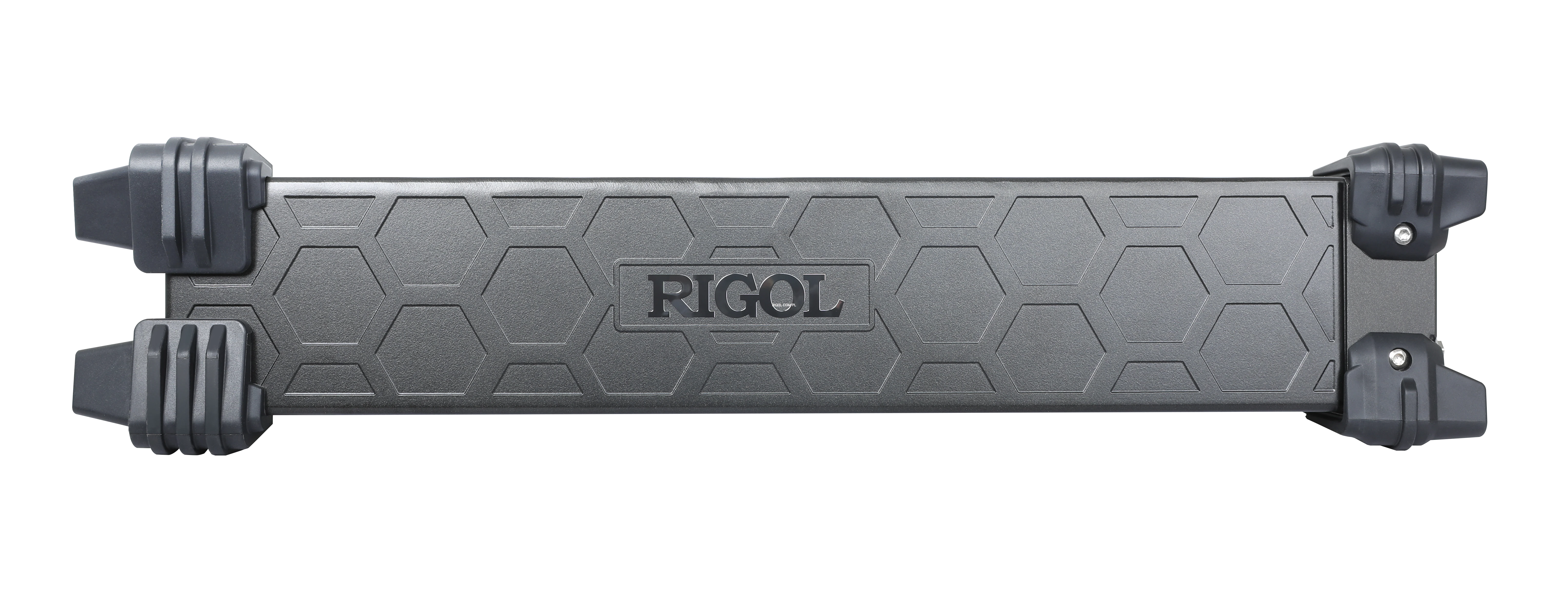

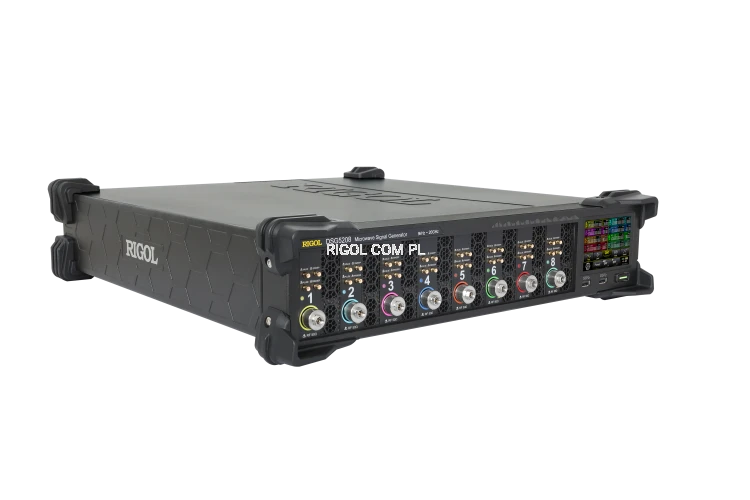

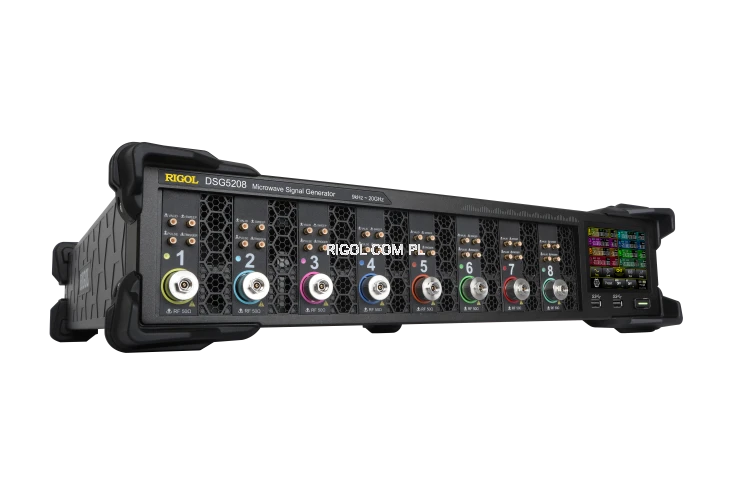

*Zdjęcia prezentują najwyższy model z Serii DSG5000
Przegląd produktu
Zakres częstotliwości generatora sygnału mikrofalowego serii DSG5000, model DSG5128, wynosi od 9 kHz do 12 GHz i obsługuje 8 niezależnych kanałów. Jego stabilna koherencja fazowa, doskonały niski szum fazowy i dobra zdolność do tłumienia zakłóceń i harmonicznych, spełniają potrzeby skomplikowanych testów, takich jak nadprzewodzące obliczenia kwantowe, generowanie sygnału radarowego, MIMO czy EMS.
Kluczowe cechy
- Zakres częstotliwości: od 9kHz do 12 GHz
- Dokładność amplitudy: ±1.1 dB
- 8 kanałów wyjściowych
- Wysoka czystość sygnału, szum fazowy: <-133 dBc/Hz
- Bardzo szybkie nastawianie: 3 ms
- Modulacja AM, FM, PM, modulacja impulsowa (opcja)
- Standardowa wysokość 2U dla oszczędności miejsca w szafie typu rack
- Standardowe interfejsy zdalnego sterowania USB/LAN/HDMI.
Seria generatorów sygnału DSG5000 jest w stanie generować wysokiej jakości sygnały o dokładnym poziomie i szerokim zakresie mocy wyjściowej. Urządzenia z Serii zdolne są do spełnienia złożonych scenariuszy testowych takich jak nadprzewodzące obliczenia kwantowe, generowanie sygnału radarowego, MIMO i EMS.
Porównanie modeli
| Model | DSG5122 | DSG5124 | DSG5126 | DSG5128 | DSG5202 | DSG5204 | DSG5206 | DSG5208 |
| Szerokość pasma | 9 kHz - 12 GHz | 9 kHz - 12 GHz | 9 kHz - 12 GHz | 9 kHz - 12 GHz | 9 kHz - 20 GHz | 9 kHz - 20 GHz | 9 kHz - 20 GHz | 9 kHz - 20 GHz |
|
Kanały |
2 | 4 | 6 | 8 | 2 | 4 | 6 | 8 |
|
Moc wyjściowa |
-30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm | -30 dBm do +25 dBm |
|
Szum fazowy |
-133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) | -133 dBc/Hz @ 1 GHz, 10 kHz (typ.) |
|
AM/FM/ØM/Pulse |
OPCJA | OPCJA | OPCJA | OPCJA | OPCJA | OPCJA | OPCJA | OPCJA |
|
Sweep (Amp/Freq/Amp+Freq) |
TAK | TAK | TAK | TAK | TAK | TAK | TAK | TAK |
|
Synchronizacja kanałów |
TAK | TAK | TAK | TAK | TAK | TAK | TAK | TAK |
|
Interfejsy |
USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI | USB 3.0, LAN, HDMI |
Prezentacja funkcji
Wysoki poziom integracji, większa kompaktowość
Seria mikrofalowych generatorów sygnału DSG5000 oferuje modele posiadające do 8-kanałów wyjścia. Kanały te są niezależnie sterowane, co poprawia poziom integracji i pomaga uprościć konfigurację systemu testowego. Wystarczy jeden instrument , aby osiągnąć stabilną koherencję fazową i ultra-niski szum fazowy wielokanałowej aplikacji sygnału, znacznie oszczędzając przestrzeń testową i koszty.
Wysoka wydajność, większa stabilność
DSG5000 posiada doskonałą międzykanałową stabilność fazową <1°@10GHz oraz rozdzielczość regulacji fazy równą 0,01°. Maksymalna moc wyjściowa wynosi aż 25dBm, co doskonale spełnia wymagania testowe wskaźników nieliniowych, takich jak wzmacniacze.
Niski poziom szumów, większa czystość sygnału
Typowa wartość szumu fazowego wynosi <-133dBc/Hz@1GHz, 10kHz, przy wysokiej czystości sygnału. Po wybraniu wysokiej stabilności zegara referencyjnego, można uzyskać jeszcze lepsze wskaźniki szumu fazowego w pobliżu.
Wysoka skalowalność, łatwiejsza kontrola
Urządzenia z Serii DSG5000 charakteryzują się rozmiarem 2U. Z zestawem montażowym rack, zwiększenie ilości kanałów jest bezproblemowe. Pełna łatwość integracji i stosowania, dodatkowo przednia i tylna wentylację oraz specjalnie zaprojektowany system rozpraszania ciepła, zapewniają, że przy połączeniu kilku jednostek, ciepło nie będzie wpływać na dokładność i stabilność.
Maksymalna użyteczność
Generator sygnałów mikrofalowych serii DSG5000 wyposażony jest w ekran dotykowy i standardowy interfejs USB/LAN, który może być automatycznie sterowany poprzez wysyłanie komend SCPI. Urządzenie umożliwia obsługę zewnętrznego PADa, wyświetlacza czy projektora, poprzez port HDMI na tylnym panelu oraz realizacje zdalnego sterowania pojedynczą jednostką poprzez Web Control.
Kwantowość
Manipulacja pojedynczym lub wieloma bitami kwantowymi jest podstawą złożonych algorytmów kwantowych. Wielokanałowy koherentny generator sygnału mikrofalowego serii DSG5000 zapewnia stabilną podstawę do realizacji wielu bitów kwantowych i stabilnego sygnału wibracyjnego poprzez generowanie wielu koherentnych i ultra niskich szumów fazowych sygnałów mikrofalowych. Wiele jednostek może być połączonych kaskadowo, aby osiągnąć wielokanałowe spójne wyjście, wspierając operacje bramek bitów kwantowych na większą skalę.

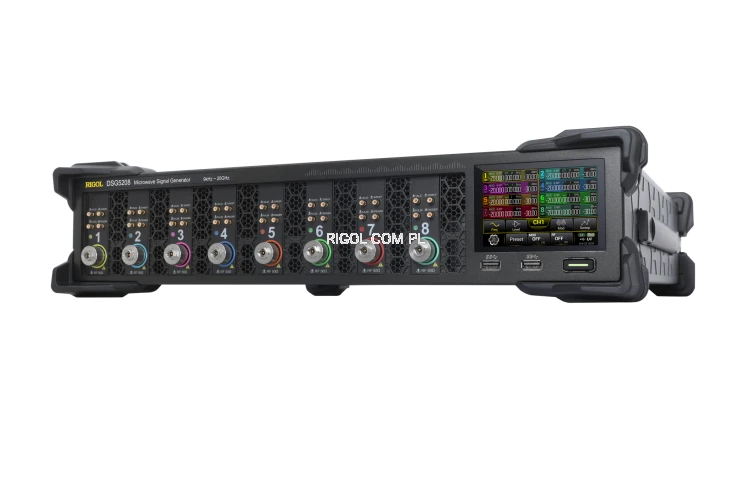

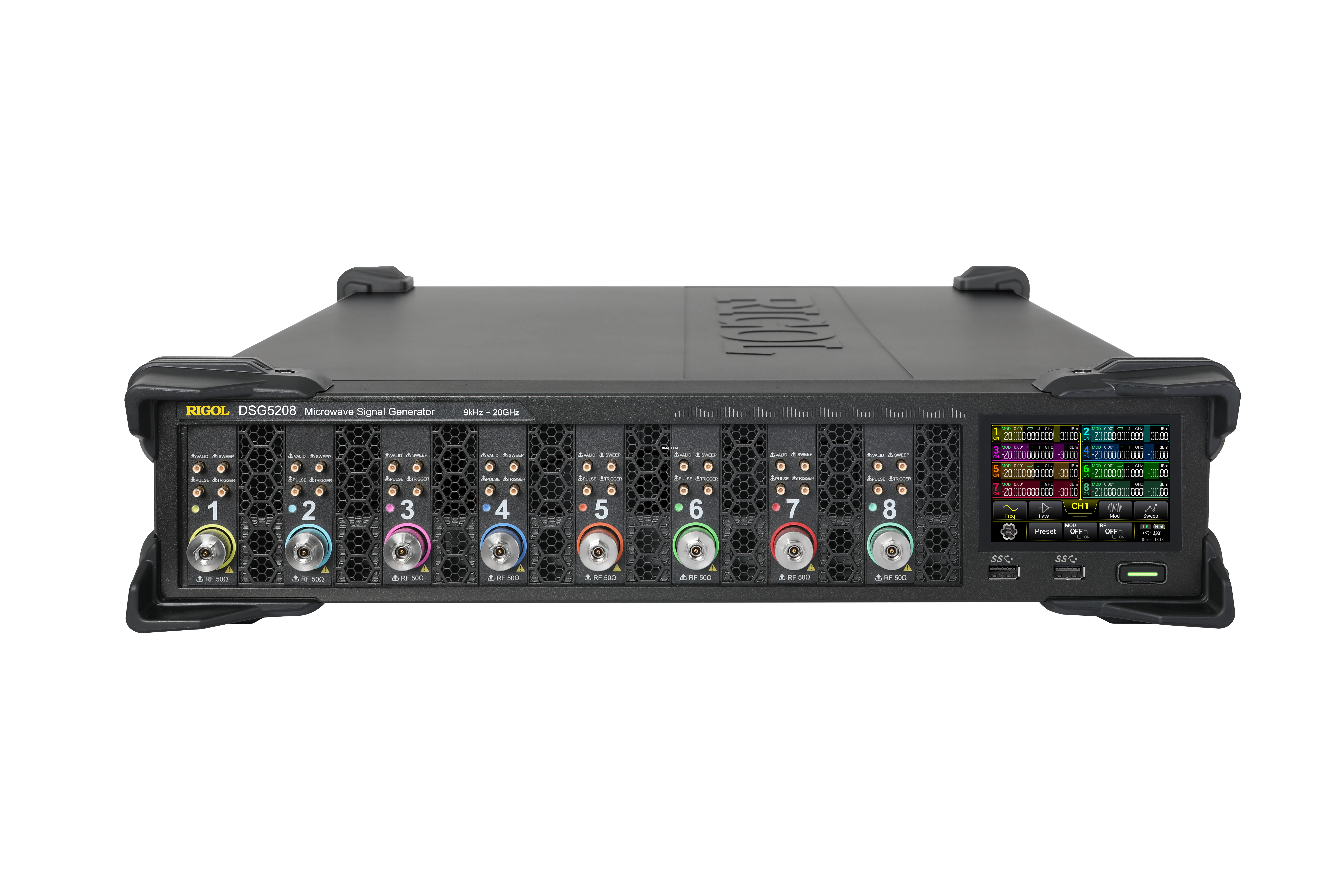

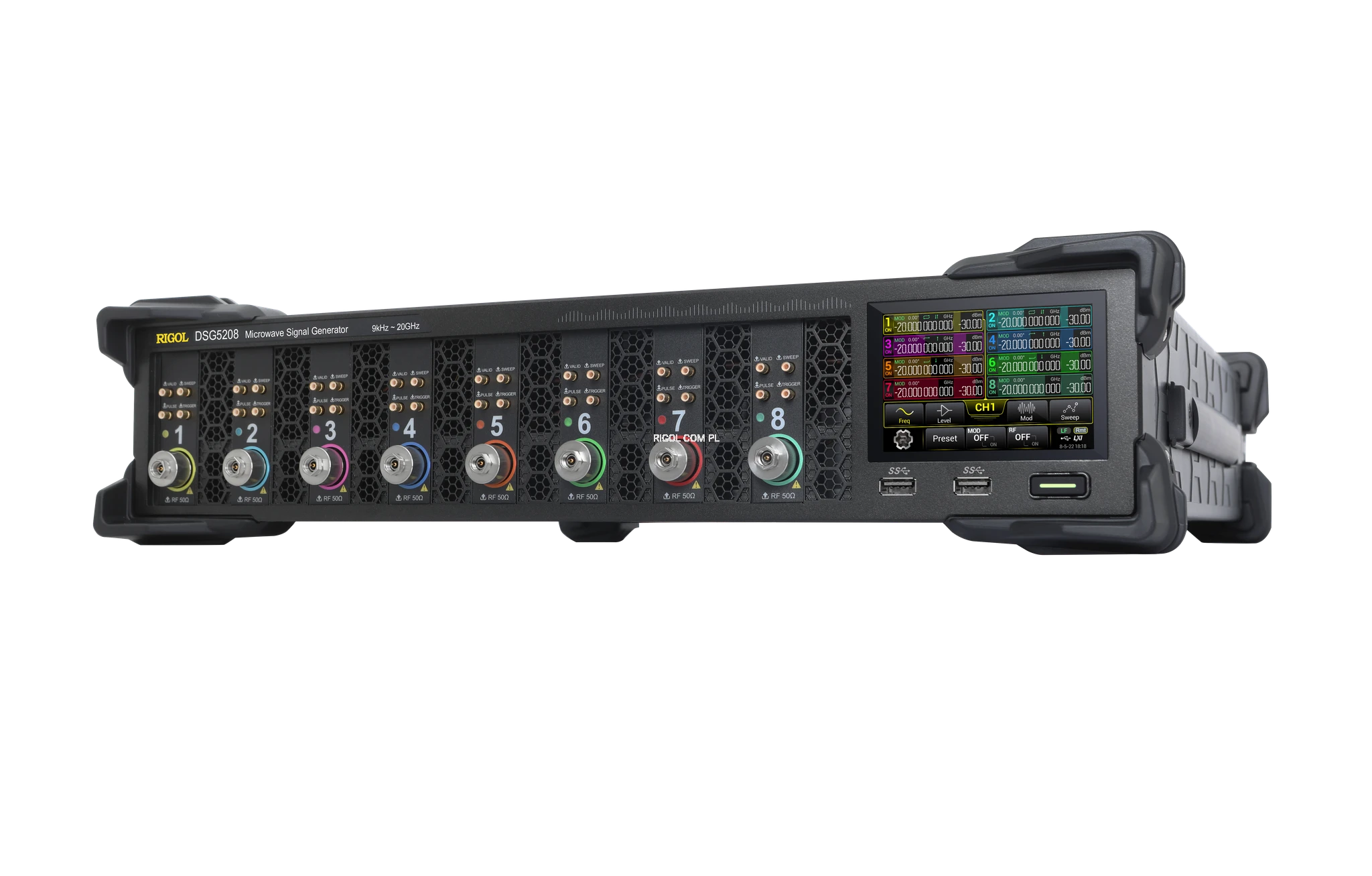

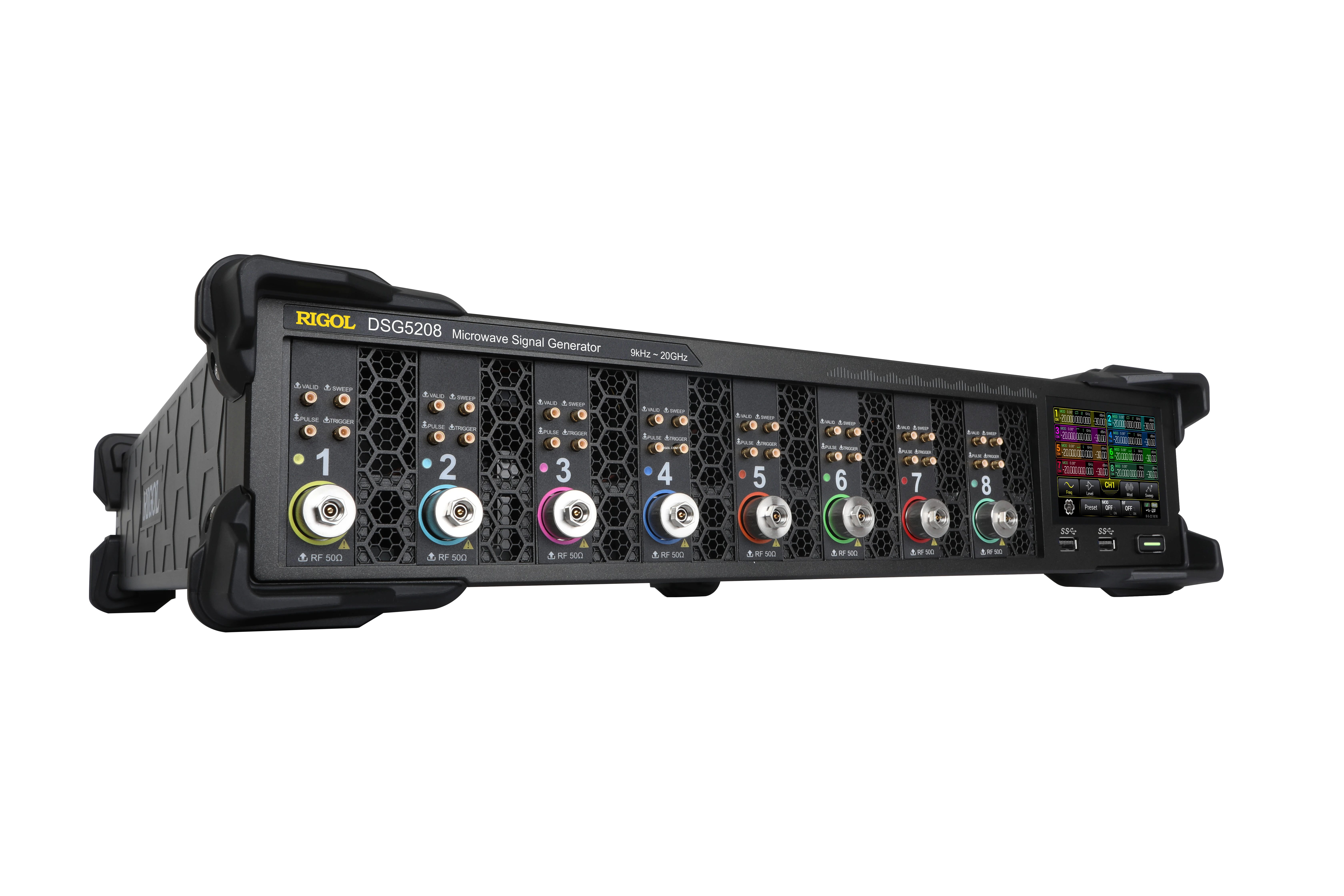

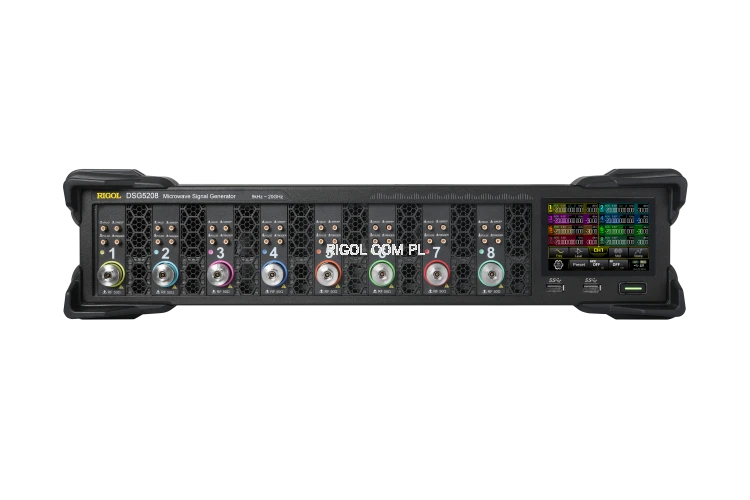

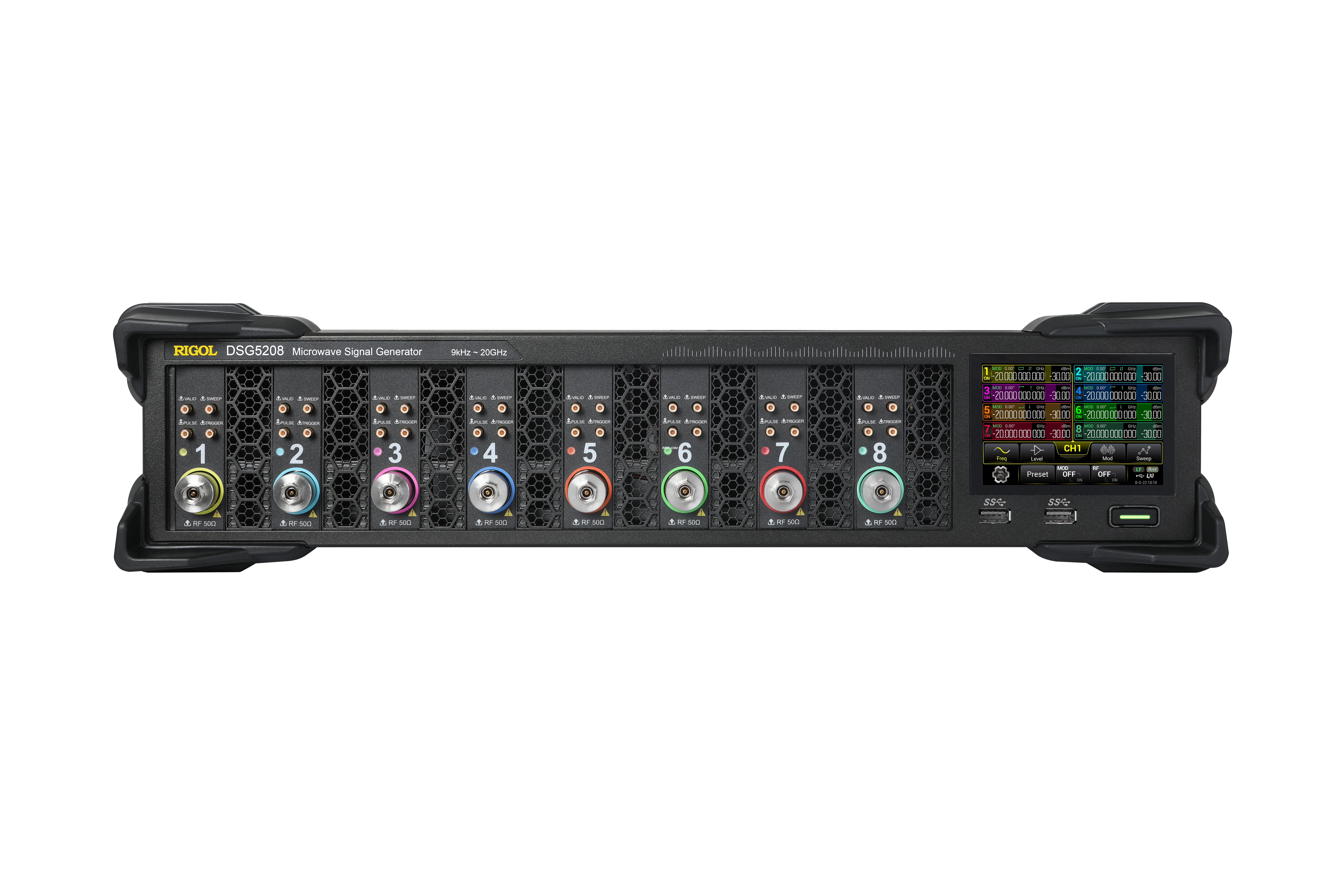

Przód
| 1 | Ekran dotykowy | 5 | Złącze impulsowych sygnałów wyjścia/wejścia |
| 2 | Włącznik | 6 | Złącze wyjściowe informujące o prawidłowym sygnale |
| 3 | Interfejs USB HOST | 7 | Złącze przemiatania |
| 4 | Złącza wyjść sygnałów RF | 8 | Złącze wejściowe zewnętrznego wyzwalania |

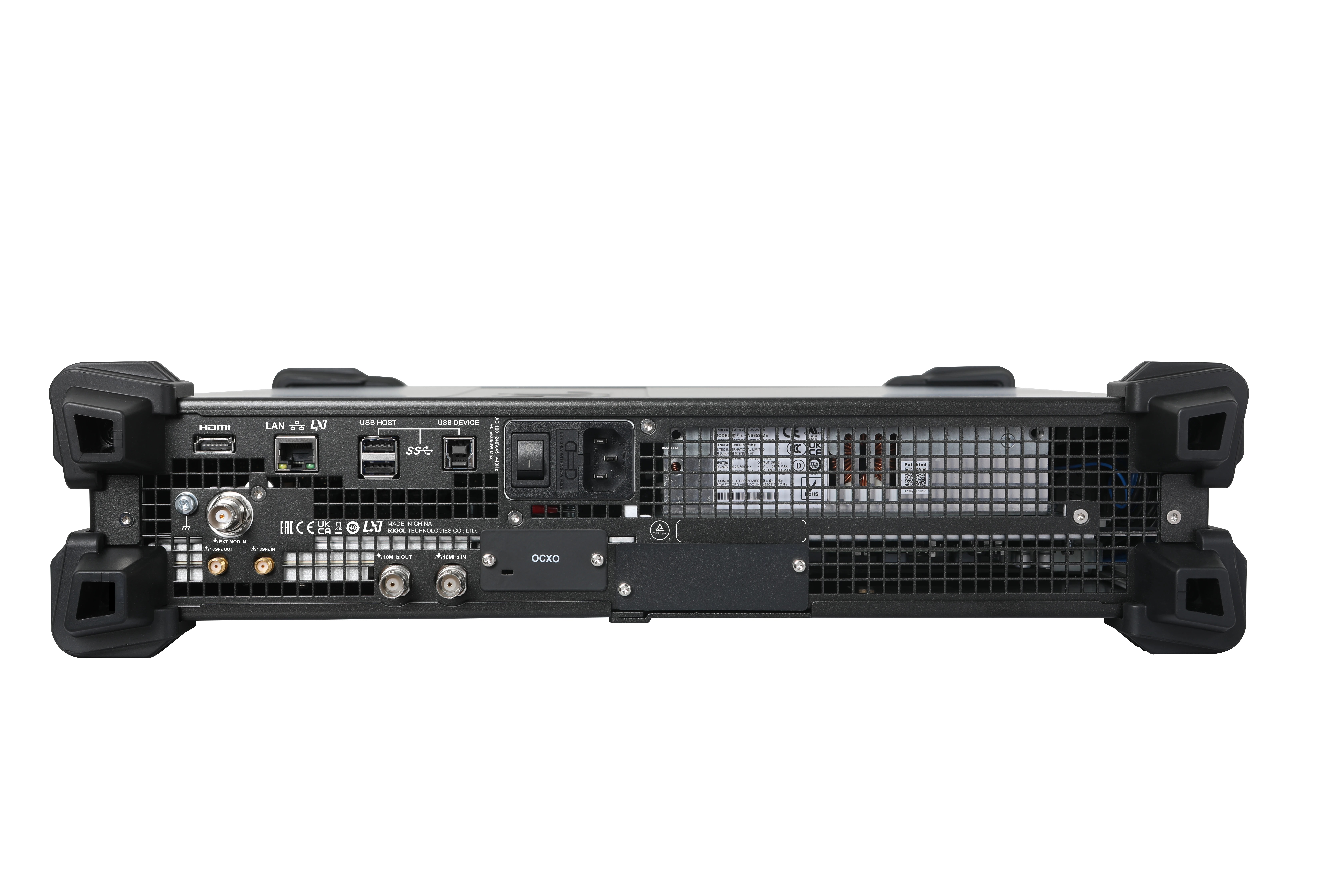

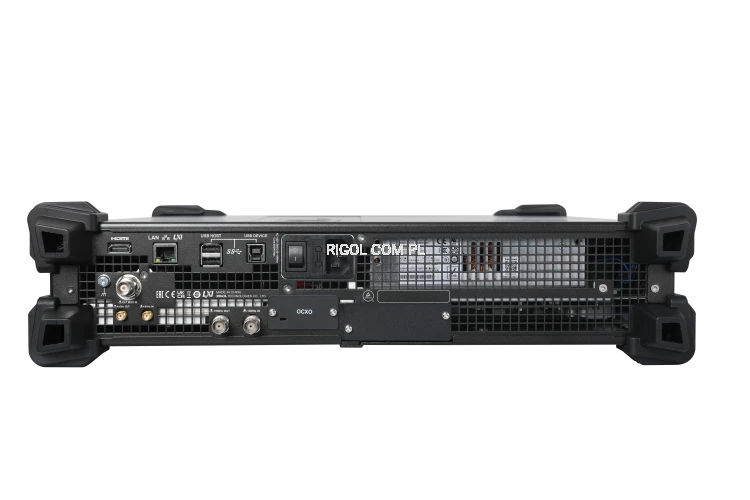

Tył
| 1 | Interfejs HDMI | 7 | 10 MHz IN |
| 2 | Interfejs LAN | 8 | 10MHz OUT |
| 3 | Interfejs USB HOST | 9 | 4.8GHz IN |
| 4 | Interfejs USB DEVICE | 10 | 4.8GHz OUT |
| 5 | Przycisk zasilania | 11 | EXT MOD IN |
| 6 | Zegar - High Stability Clock - OCXO | .................................................. |
_________________________________________________________________________________________
Dane techniczne
| Pasmo generatora RF | 12 GHz |
| Modulacja IQ | Nie |
