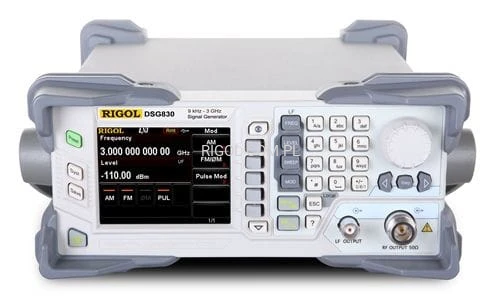

Generator Sygnału RF Rigol DSG830 3GHz

Karta katalogowa

Przegląd produktu

DSG800 zapewnia wyjątkową wydajność w klasie ekonomicznych źródeł sygnału RF dzięki możliwości przemiatania pełnej częstotliwości i mocy, a także modulacji analogowej AM/FM/ØM oraz modulacji impulsowej o dużej mocy. W porównaniu z podobnymi produktami, DSG800 charakteryzuje się najmniejszą powierzchnią podstawy, niewielką wagą i doskonałą poręcznością, co czyni go idealnym wyborem dla laboratoriów edukacyjnych, przemysłowych linii produkcyjnych, zastosowań rozwojowych i badawczych.

Kluczowe cechy

• Częstotliwość wyjściowa RF: od 9 kHz do 3 GHz
• Dokładność amplitudy RF: do 0,5 dB (typowo)
• Zakres wyjściowy amplitudy RF: -110 dBm do +13 dBm
• Wysoka czystość sygnału, szumy fazowe: < -105 dBc/Hz (typowo)
• Częstotliwość referencyjna 10 MHz o stabilności temperaturowej: 2 ppm (standardowo); 5 ppb (opcjonalnie)
• Maksymalny poziom sygnału RF do +20 dBm (typowo)
• Wbudowany generator LF (low frequency) z możliwością generacji sygnałów: sinus (do 200 kHz z rozdzielczością 0,01 Hz), prostokąt (do 20 kHz z rozdzielczością 0,01 Hz)
• Funkcja przemiatania sweep dla amplitudy i częstotliwości
• Generacja sygnału modulowanego: modulacja amplitudowa AM, modulacja częstotliwościowa FM, modulacja fazowa ΦM, modulacja impulsowa (opcja DSG800-PUM)
• Opcjonalnie generator impulsowy (opcja DSG800-PUM) oraz generator ciągów impulsów (opcja DSG800-PUG)
• Wszystkie modulacje obsługują wewnętrzny i zewnętrzny sygnał modulujący
• Bogaty zestaw interfejsów komunikacyjnych USB host, USB device, LAN
• Wbudowana funkcja kalibracji
• Obudowa o niewielkich wymiarach i wadze
• Możliwość montażu w szafach 19" (opcje: RM-1-DG1000Z, RM-2-DG1000Z)
• Wyświetlacz LCD TFT o przekątnej 3,5" i rozdzielczości 320 × 240
• Wymiary Szerokość × Wysokość × Głębokość: 261,5 mm × 112 mm × 318,4 mm
• Waga: 4,2 kg

Porównanie modeli

W zestawie

przewód zasilający, skrócona instrukcja obsługi,

Prezentacja funkcji

DSG800 oferuje szereg funkcji modulacji analogowej, takich jak AM/FM/ØM,

które są odpowiednie do symulacji sygnałów w różnych zastosowaniach,

takich jak radio FM i mikrofon bezprzewodowy.

Wysoka czystość sygnału, szum fazowy o typowej wartości <-112dBc/Hz@20 kHz;

lepsza stabilność sygnału zegarowego z lepszymi możliwościami w zakresie szumu fazowego.

Modulacja impulsowa

Produkuje wysokiej jakości sygnały modulowane impulsowo z czasami

narastania/opadania, z reguły mniejszymi niż 10 ns i wskaźnikiem on/off

większym niż 70 dB. Jest wsparciem dla wewnętrznej i zewnętrznej modulacji.

Wbudowany generator impulsów może generować sekwencję impulsów

i wyjść na zewnątrz jako oddzielny generator impulsów.

Maksymalna amplituda wyjściowa wynosi +13 dBm (wartość nominalna)

i może być ustawiona na +20 dBm, aby spełnić wymagania testu nieliniowości wzmacniacza.

Dokładność amplitudy wyjściowej wynosi typowo 0,5 dB,

zapewniając użytkownikom dokładne sygnały wzbudzające

Stabilność amplitudy

Niezawodna powtarzalność zapewnia inżynierom wystarczającą pewność testową,

że 72-godzinne wahania amplitudy wyjściowej są mniejsze niż 0,02 dB.
