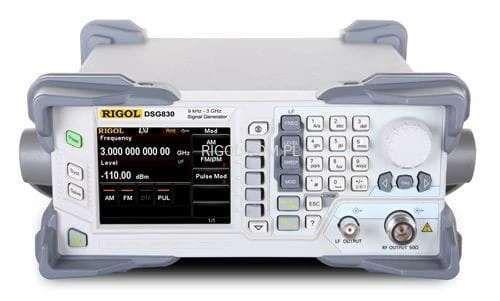

Generator Sygnału RF Rigol DSG836 3,6GHz

Przegląd produktu

DSG800A zapewnia wyjątkową wydajność w tej samej klasie ekonomicznych źródeł sygnału RF, oferując pełne możliwości skanowania częstotliwości i mocy, a także modulację analogową AM/FM/ØM, wydajną modulację impulsową oraz nowo dodaną modulację IQ. W porównaniu z podobnymi produktami DSG800A ma najmniejsze wymiary, jest lekki i poręczny, co czyni go doskonałym wyborem dla laboratoriów edukacyjnych, przemysłowych linii produkcyjnych, zastosowań rozwojowych i badawczych.

Kluczowe cechy

• Częstotliwość wyjściowa RF: od 9 kHz do 3,6 GHz (rozdzielczość 0,01 Hz)
• Dokładność amplitudy RF: <0,5 dB (typowo)
• Zakres wyjściowy amplitudy RF: -60 dBm do +13 dBm
• Wysoka czystość sygnału, szumy fazowe: <-105 dBc/Hz@20 kHz (typowo)
• Częstotliwość referencyjna 10 MHz o stabilności temperaturowej: <2 ppm (standardowo); <5 ppb (opcjonalnie OCXO-B08)
• Poziom sygnału RF +20 dBm ~ -110 dBm (zależy od częstotliwości)
• Wbudowany generator LF (low frequency) z możliwością generacji sygnałów: sinus (od 0,1 Hz do 200kHz z rozdzielczością 0,01 Hz) , prostokąt (od 0,1 Hz do 20 kHz z rozdzielczością 0,01 Hz)
• Napięcie wyjściowe generatora LF: od 0 do 3V z rozdzielczością 2 mV
• Funkcja sweep dla amplitudy, częstotliwości, amplitudy i częstotliwości (dostępna także dla wyjścia LF - częstotliwość przebiegu sinusoidalnego)
• Generacja sygnału modulowanego: modulacja amplitudowa AM, modulacja częstotliwościowa FM, modulacja fazowa
• Zestaw interfejsów komunikacyjnych USB, LAN
• Wyświetlacz LCD TFT o przekątnej 3.5" i rozdzielczości 320x240
• Wymiary Szerokość x Wysokość x Głębokość: 261 mm × 112 mm × 318 mm
• Waga:4.2 kg

Prezentacja funkcji

Obsługa wielu metod modulacji

DSG800 oferuje różnorodne funkcje modulacji analogowej, takie jak AM/FM/ØM,

które są odpowiednie do symulacji sygnału w różnych aplikacjach, np.:

w radiu FM i mikrofonie bezprzewodowy.

Modulacja impulsowa

Produkuje wysokiej jakości sygnały modulowane impulsowo z czasami

narastania/opadania, z reguły mniejszymi niż 10 ns i wskaźnikiem on/off

większym niż 70 dB. Jest wsparciem dla wewnętrznej i zewnętrznej modulacji.

Wbudowany generator impulsów może generować sekwencję impulsów

i wyjść na zewnątrz jako oddzielny generator impulsów.

Niskie szumy fazowe

Wysoka czystość sygnału, szum fazowy o typowej wartości <-112dBc/Hz@20kHz;

lepsza stabilność sygnału zegarowego z lepszymi możliwościami w zakresie szumu fazowego.

Szeroki zakres wysokiej mocy wyjściowej

Maksymalna amplituda wyjściowa wynosi +13dBm (wartość nominalna)

i może być ustawiona na +20dBm, aby spełnić wymagania testu nieliniowości wzmacniacza.

Stabilność amplitudy

Niezawodna powtarzalność zapewnia inżynierom wystarczającą pewność testową,

że 72-godzinne wahania amplitudy wyjściowej są mniejsze niż 0,02dB.
