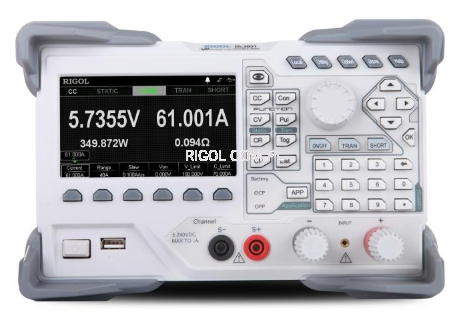

Obciążenie elektroniczne Rigol DL3021: 0~40A, 0~150V, 200W

Przegląd produktu

DL3000 to atrakcyjne cenowo programowalne obciążenie elektroniczne DC o wysokiej wydajności. Dzięki przyjaznemu dla użytkownika interfejsowi i doskonałym specyfikacjom wydajności, seria DL3000 zapewnia różne interfejsy do zdalnej komunikacji, aby spełnić zróżnicowane wymagania testowe. Może być szeroko stosowany w różnych gałęziach przemysłu, takich jak elektronika samochodowa, ogniwa paliwowe i tym podobne

Kluczowe cechy

• Tryb dynamiczny: do 15 kHz (opcjonalnie do 30 kHz)
• Pojedyncze wyjście 150 V/40 A
• Moc całkowita 200 W
• Regulowana szybkość narastania prądu: 0,001 A/μs do 5 A/μs
• Minimalna rozdzielczość odczytu: 0,1 mV; 0,1 mA
• 4,3-calowy ekran TFT LCD z możliwością jednoczesnego wyświetlania wielu parametrów i stanów
• Zabezpieczenie przed przepięciem, przetężeniem, przeciążeniem, przegrzaniem i napięciem o odwrotnej polaryzacji
• 4 tryby statyczne: CC, CV, CR, CP
• 3 tryby dynamiczne: ciągły, impulsowy i przełączany
• Funkcja List: możliwość edycji do 512 kroków programowych
• Funkcja testu akumulatorów, testu zabezpieczenia nadprądowego OCP, testu zabezpieczenia nadmocowego OPP, funkcja testów fabrycznych i tak dalej
• Funkcja testu zwarciowego
• Funkcja pamięci ustawień po wyłączeniu urządzenia
• Wbudowane interfejsy komunikacyjne RS232/USB

  Porównanie modeli

  Model	DL3021	DL3021A	DL3031	DL3031A	DL3041
  Moc całkowita	200 W	200 W	350 W	350 W	450 W
  Napięcie	150 V	150 V	150 V	150 V	200 V
  Prąd	40 A	40 A	60 A	60 A	70 A
  Maksymalna częstotliwość	15 kHz (*30 kHz opcja)	30 kHz	15 kHz (*30 kHz opcja)	30 kHz	30 kHz
  Prędkość narastania prądu	2,5 A/us (*3,0 A/us opcja)	3,0 A/us	2,5 A/us (*5,0 A/us opcja)	5,0 A/us	5,0 A/us
  Rozdzielczość odczytu prądu	1 mA (*0,1 mA opcja)	0,1 mA	1 mA (*0,1 mA opcja)	0,1 mA	0,1 mA
  Rozdzielczość odczytu napięcia	0,1 mV	0,1 mV	0,1 mV	0,1 mV	0,1 mV
  User Interface	Monochrome	Full Color	Monochrome	Full Color	Full Color
  Digital I/O triggering	Opcja	Standard	Opcja	Standard	Standard
  LAN	Opcja	Standard	Opcja	Standard	Standard

  Prezentacja funkcji

Karta katalogowa

Tryb dynamiczny do 30 kHz

Funkcja testu przejściowego pozwala na okresowe przełączanie obciążenia między dwoma ustawionymi poziomami (Level A i Level B). Tryb może być używany do testowania charakterystyki przejściowej badanego urządzenia. Największa częstotliwość przełączania może być ustawiona na 30 kHz. Dodatkowo interfejs użytkownika pozwala na ustawianie parametrów za pośrednictwem listy konfiguracji parametrów i podgląd w czasie rzeczywistym wykresu konfiguracji z lewej strony listy.

Szybkość narastanie prądu do 5 A/us

Szybkość narastania prądu jest definiowana jako szybkość przejścia od jednej ustawionej wartości prądu do drugiej. Użytkownik może ustawić rzeczywistą wartość czasu przejścia od jednej do drugiej wartości prądu przez zmianę szybkości narastania prądu (Slew). Szybkość narastania prądu można ustawiać w zakresie od 0,001 A/μs do 5 A/μs.

Funkcja programowania sekwencji wyjścia (List)

Użytkownik może generować złożone sekwencje obciążenia, edytując ustawione wartości dla każdego kroku programu, czas opóźnienia i szybkość narastania (szybkość narastania może być edytowana tylko w trybie stałego prądu CC), aby spełnić wymagania złożonych zadań testowych.

Funkcja wyświetlania przebiegów

Obciążenie elektroniczne wyposażono w funkcję wyświetlania przebiegów oraz operacje na przebiegach, jak zatrzymanie przebiegu (pauza), rozciąganie i ściskanie przebiegu oraz rejestrację przebiegu. Dzięki temu użytkownik może dynamicznie obserwować trend zmian parametrów w czasie testów.

Łatwe zachowywanie i odczyt plików z pamięci

Obciążenie pozwala zapisywać w pamięci wewnętrznej i zewnętrznej różne typy plików. Pliki mogą być w razie potrzeby przywołane z pamięci i odczytane.

Akustyczna sygnalizacja działania zabezpieczeń OVP/OCP/OPP/OTP/ i przed odwrotną polaryzacją napięcia

Gdy wyzwolone zostanie jedno z zabezpieczeń OVP/OCP/OPP/OTP/Reverse Voltage, obciążenie natychmiast automatycznie odłącza wejście, zatrzymując pobieranie prądu z testowanego obwodu. Następnie na ekranie wyświetlany jest odpowiedni komunikat.
