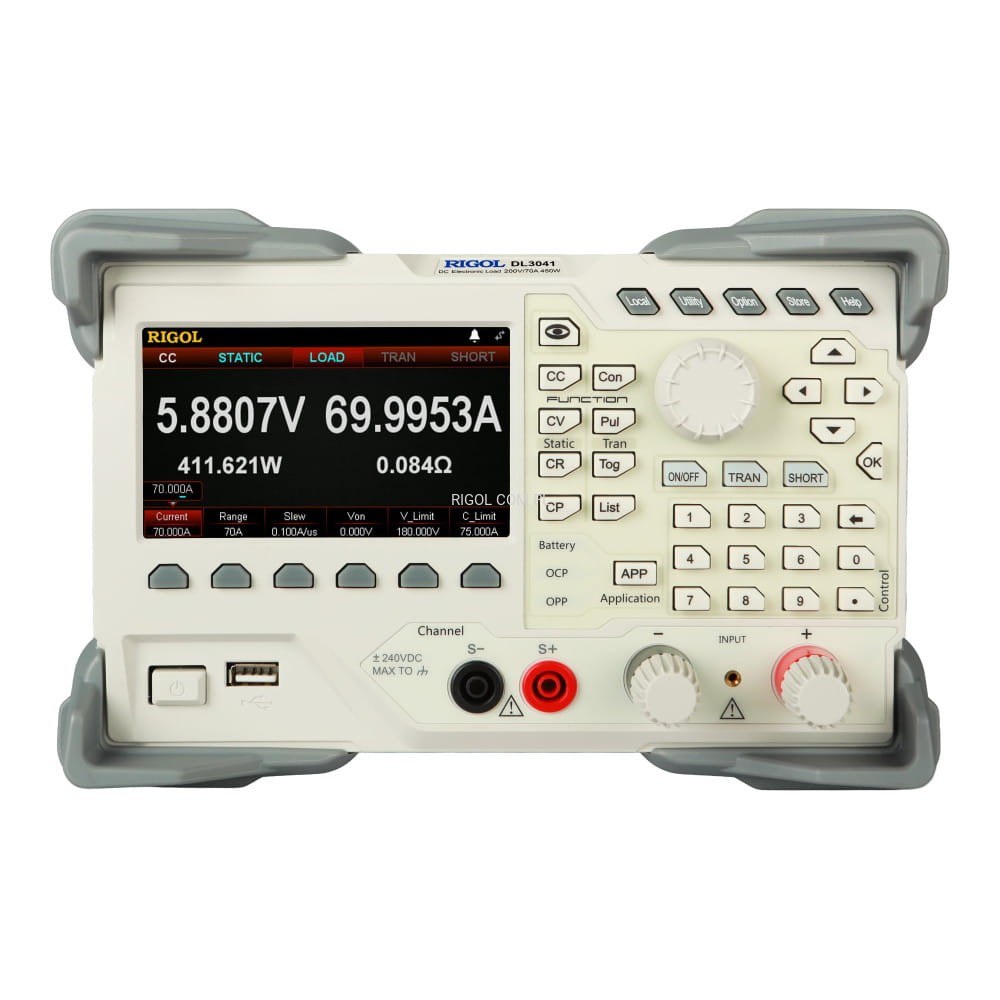

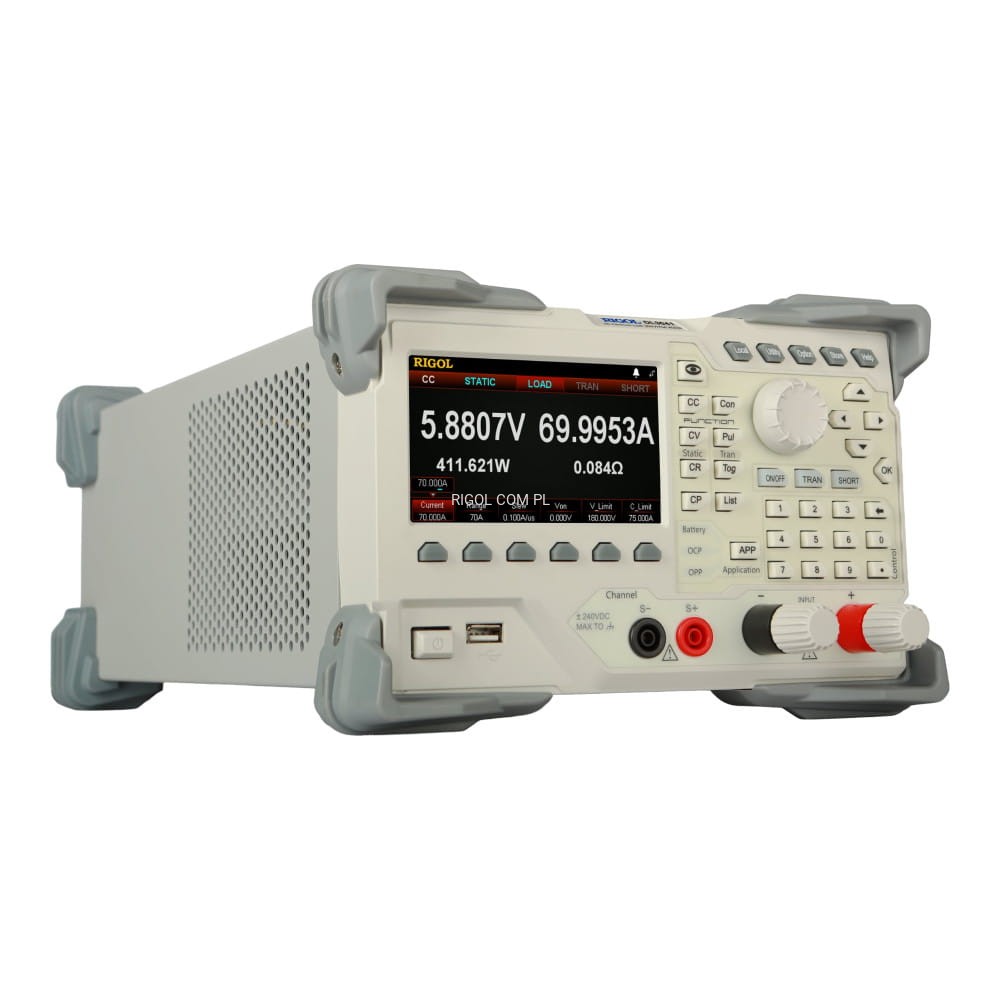

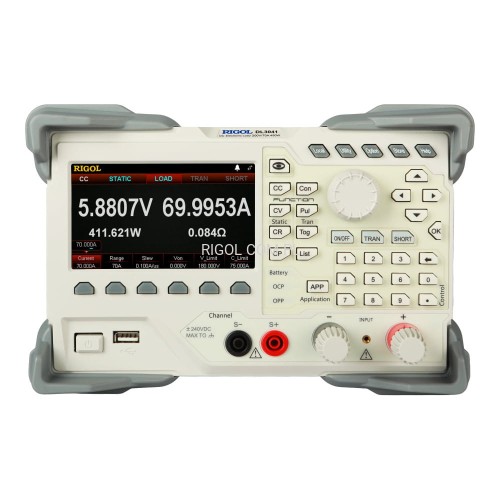

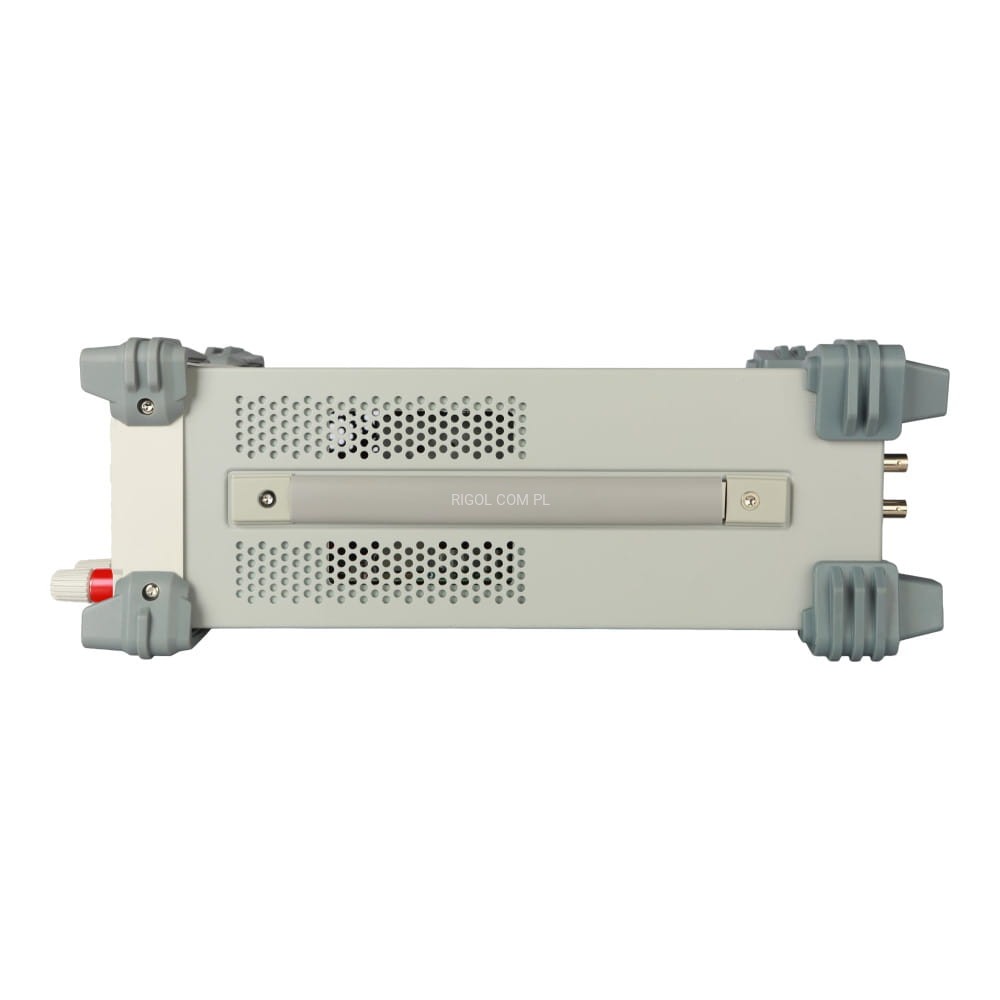

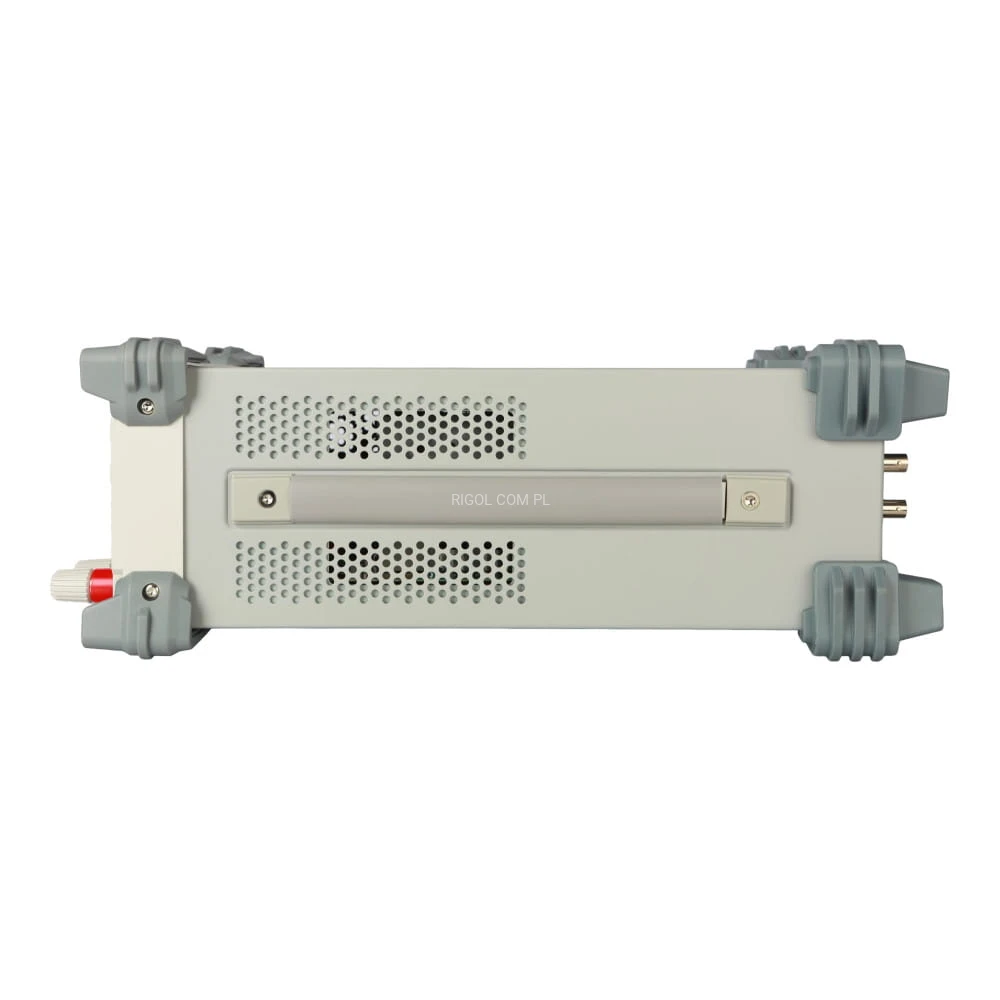

Obciążenie elektroniczne Rigol DL3041: 0~70A, 0~200V, 450W

Przegląd produktu

DL3000 to atrakcyjne cenowo programowalne obciążenie elektroniczne DC o wysokiej wydajności. Dzięki przyjaznemu dla użytkownika interfejsowi i doskonałym specyfikacjom wydajności, seria DL3000 zapewnia różne interfejsy do zdalnej komunikacji, aby spełnić zróżnicowane wymagania testowe. Może być szeroko stosowany w różnych gałęziach przemysłu, takich jak elektronika samochodowa, ogniwa paliwowe i tym podobne

RIGOL DL3041 to programowalne obciążenie elektroniczne prądu stałego, zdolne do pochłaniania napięcia do 200 V, prądu do 70 A i mocy całkowitej do 450 W. Model ten jest najmocniejszym w serii i oferuje najlepszą wydajność, z częstotliwością trybu dynamicznego do 30 kHz, szybkością narastania prądu do 5 A/µs i wysoką rozdzielczością odczytu. Dzięki standardowym interfejsom LAN i cyfrowym wejściom/wyjściom jest to idealne rozwiązanie do najbardziej wymagających testów w takich sektorach, jak motoryzacja, ogniwa paliwowe i elektronika mocy wysokoprądowej.

Kluczowe cechy

• Tryb dynamiczny: do 30 kHz
• Moc znamionowa: 450 W
• Wejście prądu stałego: do 200 V / 70 A
• 4 tryby statyczne: prąd stały (CC), napięcie stałe (CV), rezystancja stała (CR), moc stała (CP).
• 3 tryby dynamiczne: ciągły, impulsowy, przełączany (do 30 kHz).
• Doskonała szybkość narastania: regulowana do 5 A/µs.
• Wysoka rozdzielczość odczytu: 0,1 mV, 0,1 mA.
• Zabezpieczenie przed przepięciem/prądami przetężowymi/przeciążeniem/przegrzaniem/odwróceniem polaryzacji
• 4 tryby statyczne: CC, CV, CR, CP
• 3 tryby dynamiczne: ciągły, impulsowy, przełączany
• Funkcja listy obsługuje edycję aż 512 kroków
• Funkcja testu baterii, test OCP, test OPP, funkcja testu fabrycznego i tym podobne
• Funkcja testu zwarcia
• Funkcja pamięci po wyłączeniu zasilania

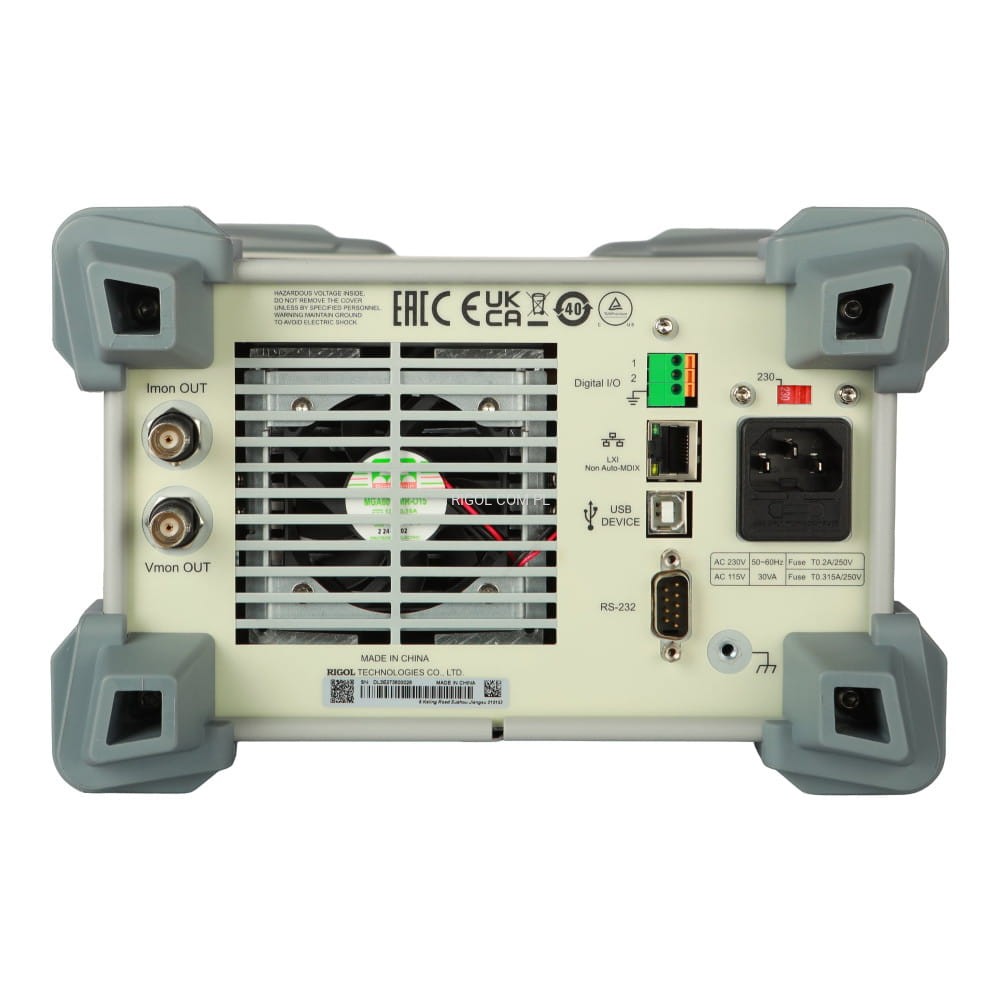

• Wbudowany interfejs komunikacyjny RS232/USB/LAN
• Moduł USB-GPIB (opcjonalnie)

Karta katalogowa

Porównanie modeli

Prezentacja funkcji

Tryb dynamiczny do 30 kHz

Funkcja testu przejściowego pozwala na okresowe przełączanie obciążenia między dwoma ustawionymi poziomami (Level A i Level B). Tryb może być używany do testowania charakterystyki przejściowej badanego urządzenia. Największa częstotliwość przełączania może być ustawiona na 30 kHz. Dodatkowo interfejs użytkownika pozwala na ustawianie parametrów za pośrednictwem listy konfiguracji parametrów i podgląd w czasie rzeczywistym wykresu konfiguracji z lewej strony listy.

Szybkość narastanie prądu do 5 A/us

Szybkość narastania prądu jest definiowana jako szybkość przejścia od jednej ustawionej wartości prądu do drugiej. Użytkownik może ustawić rzeczywistą wartość czasu przejścia od jednej do drugiej wartości prądu przez zmianę szybkości narastania prądu (Slew). Szybkość narastania prądu można ustawiać w zakresie od 0,001 A/μs do 5 A/μs.

Funkcja programowania sekwencji wyjścia (List)

Użytkownik może generować złożone sekwencje obciążenia, edytując ustawione wartości dla każdego kroku programu, czas opóźnienia i szybkość narastania (szybkość narastania może być edytowana tylko w trybie stałego prądu CC), aby spełnić wymagania złożonych zadań testowych.

Funkcja wyświetlania przebiegów

Obciążenie elektroniczne wyposażono w funkcję wyświetlania przebiegów oraz operacje na przebiegach, jak zatrzymanie przebiegu (pauza), rozciąganie i ściskanie przebiegu oraz rejestrację przebiegu. Dzięki temu użytkownik może dynamicznie obserwować trend zmian parametrów w czasie testów.

Łatwe zachowywanie i odczyt plików z pamięci

Obciążenie pozwala zapisywać w pamięci wewnętrznej i zewnętrznej różne typy plików. Pliki mogą być w razie potrzeby przywołane z pamięci i odczytane.

Funkcja testowania baterii
Kluczem do pełnego wykorzystania obciążenia elektronicznego jest możliwość łatwej konfiguracji testów, które należy przeprowadzić. Dzięki dedykowanym ustawieniom do testowania pojemności akumulatora i czasu rozładowania można określić, czy akumulator może działać skutecznie.

Akustyczna sygnalizacja działania zabezpieczeń OVP/OCP/OPP/OTP/ i przed odwrotną polaryzacją napięcia

Gdy wyzwolone zostanie jedno z zabezpieczeń OVP/OCP/OPP/OTP/Reverse Voltage, obciążenie natychmiast automatycznie odłącza wejście, zatrzymując pobieranie prądu z testowanego obwodu. Następnie na ekranie wyświetlany jest odpowiedni komunikat.
