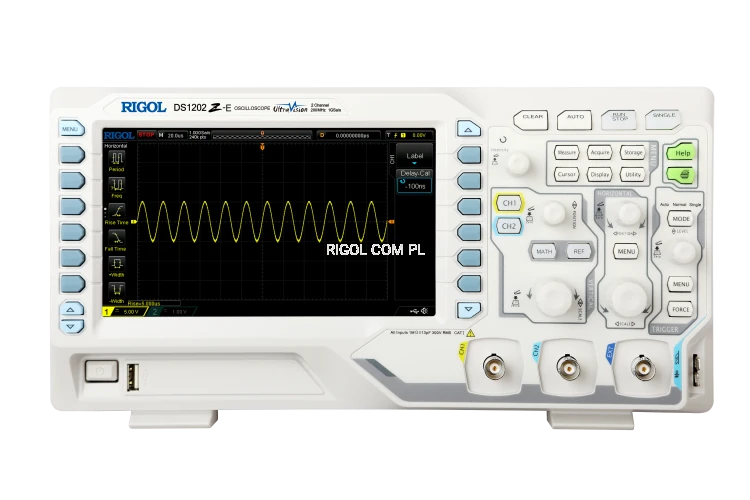

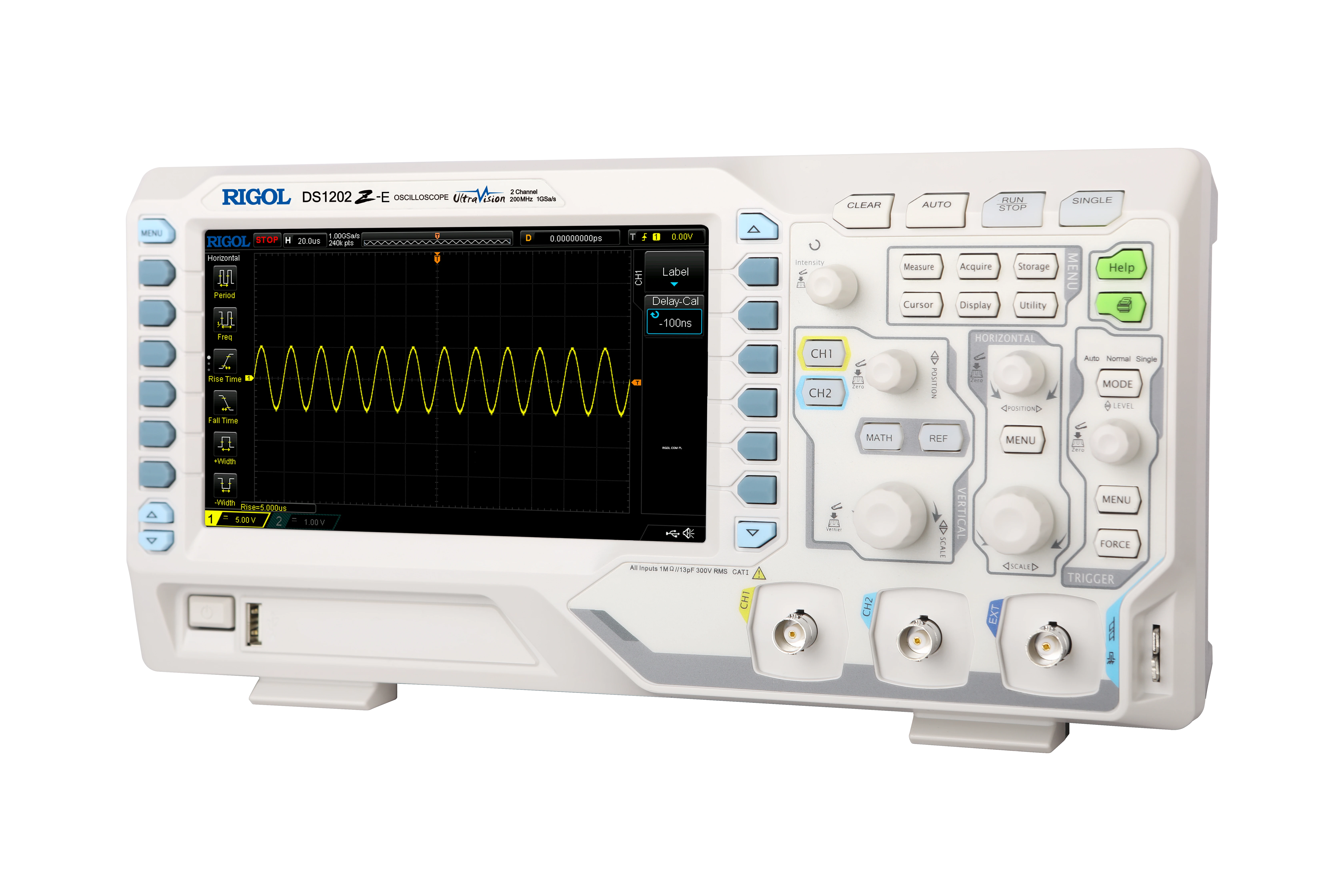

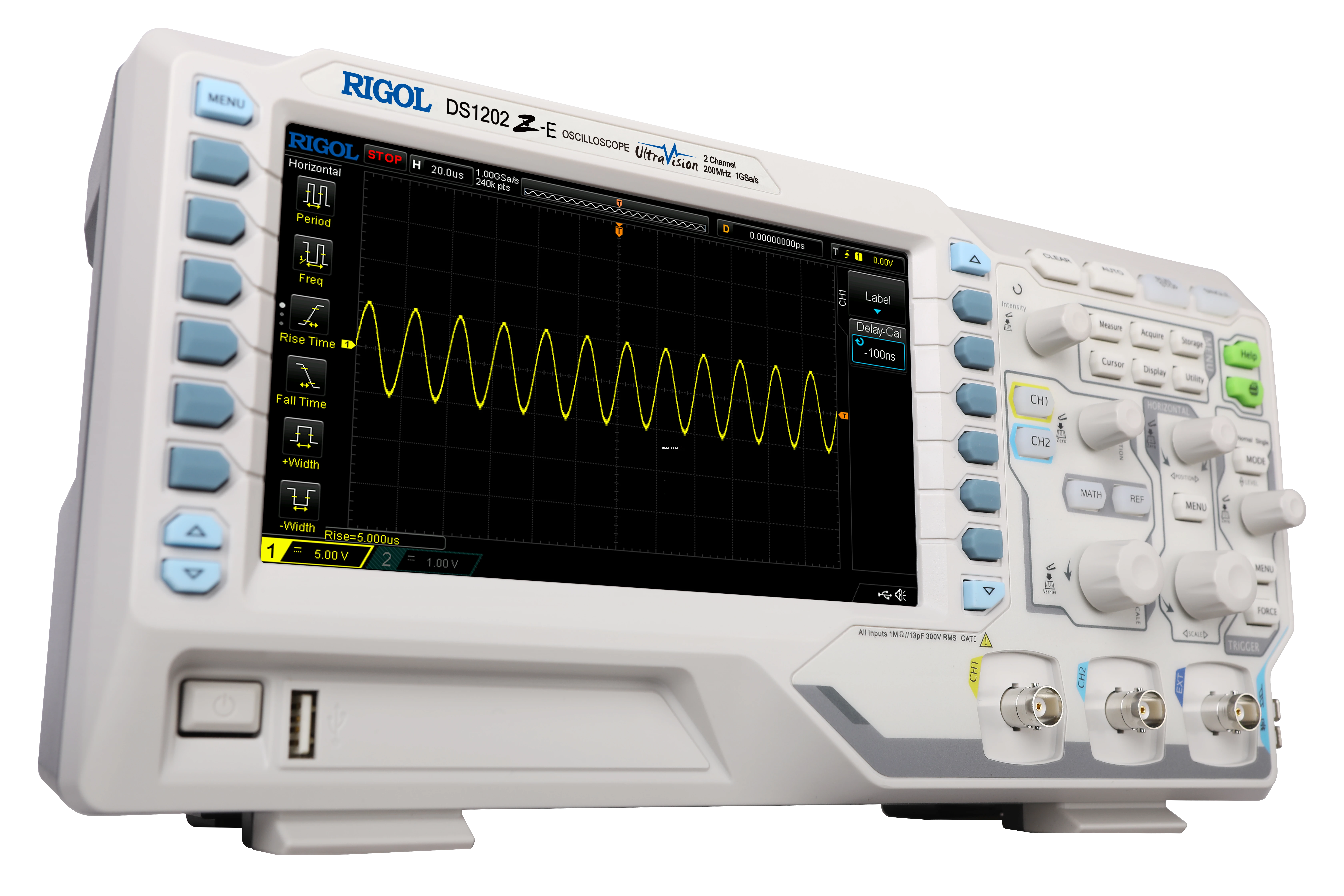

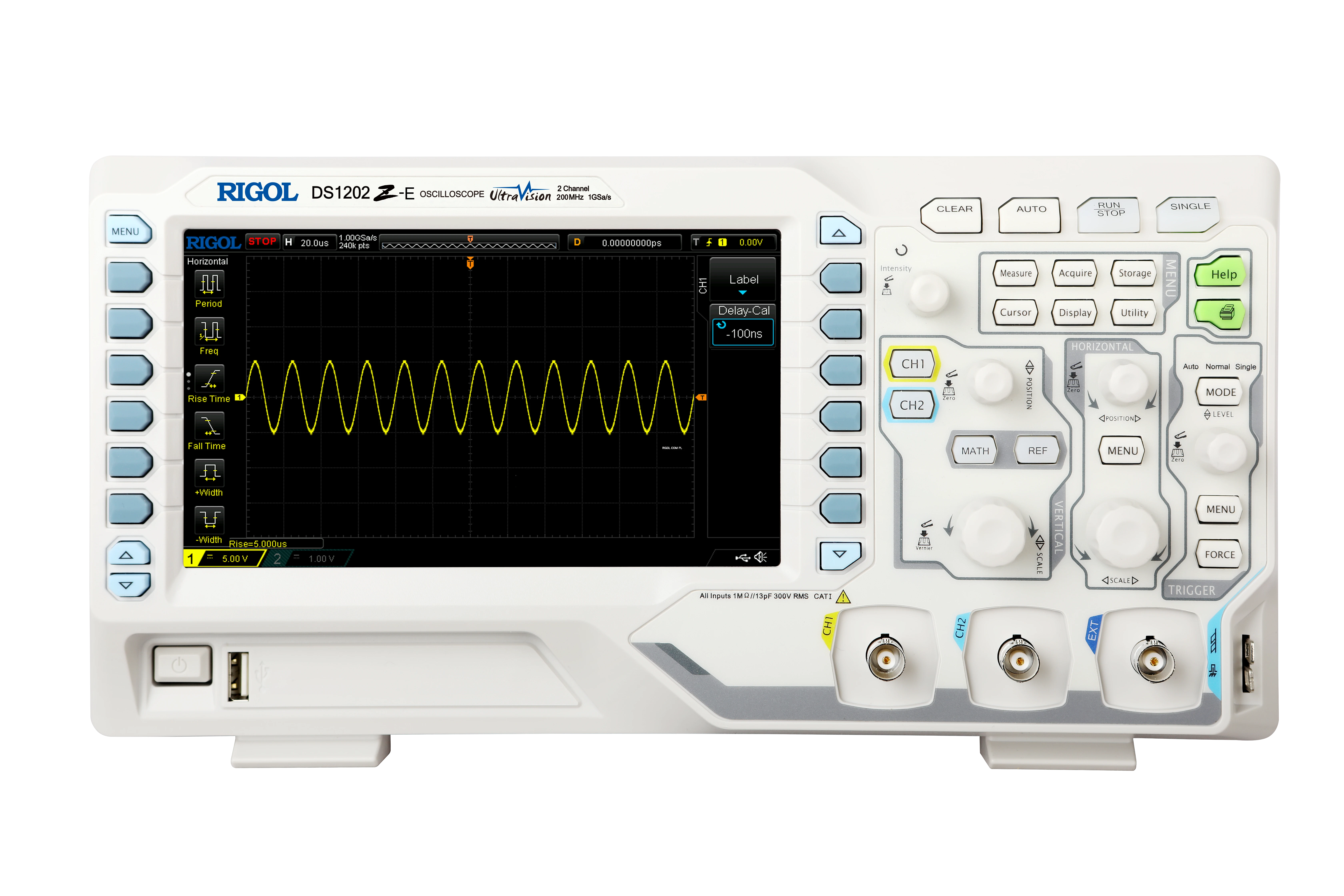

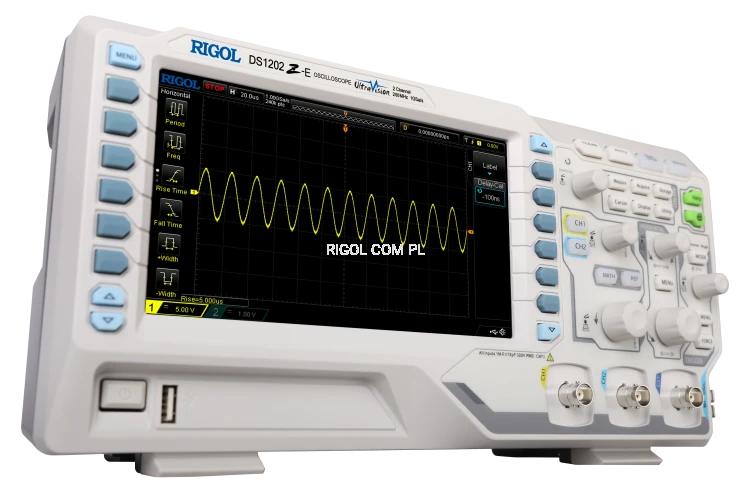

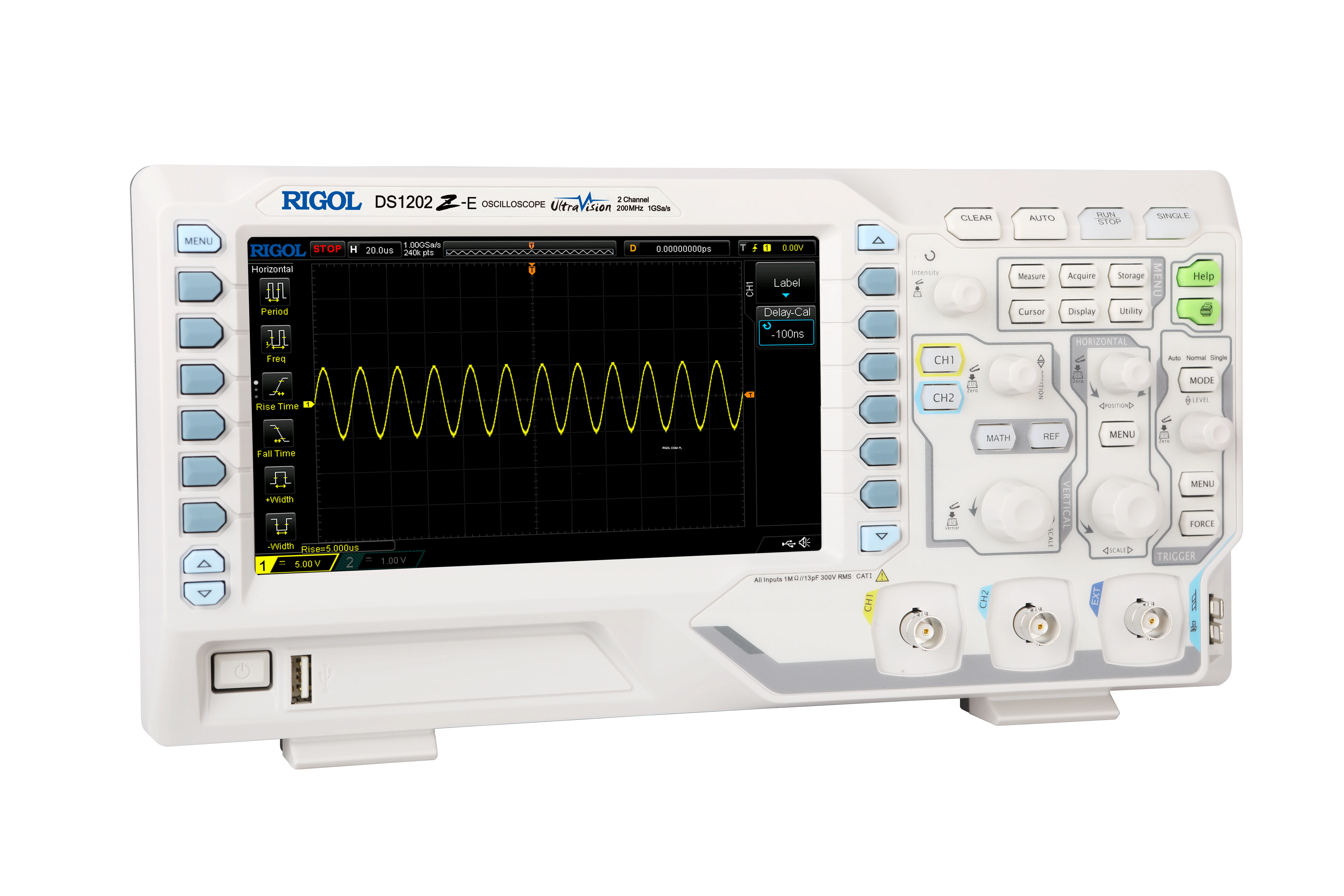

Oscyloskop Cyfrowy RIGOL DS1202Z-E 200MHz 1Gsa/s

Wszystkie opcje software znajdują się w standardzie przy zakupie nowego oscyloskopu z serii DS1000Z-E.

Opcje w zestawie:

Przegląd produktu

Oscyloskop cyfrowy serii DS1000Z-E został zaprojektowany przez firmę RIGOL w celu sprostania oczekiwaniom przyszłych użytkowników. Jest to zarówno wysokowydajny, jak i ekonomiczny oscyloskop cyfrowy. Znajduje swoje zastosowanie w procesie projektowania projektowania, diagnozowania usterek oraz w edukacji.

Kluczowe cechy

• Pasmo 200 MHz, 2 kanały
• Częstotliwość próbkowania 1 GSa/s
• Pamięć akwizycji  24 Mpts
• Częstotliwość odświeżania do 30 000 przebiegów na sekundę
• Nagrywanie ramek: do  60 000 ramek
• Niski poziom szumów, wzmocnienie od 1 mV/dz do 10 V/dz
• Wyzwalanie i dekodowanie magistral szeregowych (RS232,I2C,SPI)
• Wielopoziomowa gradacja jasności wyświetlania przebiegu

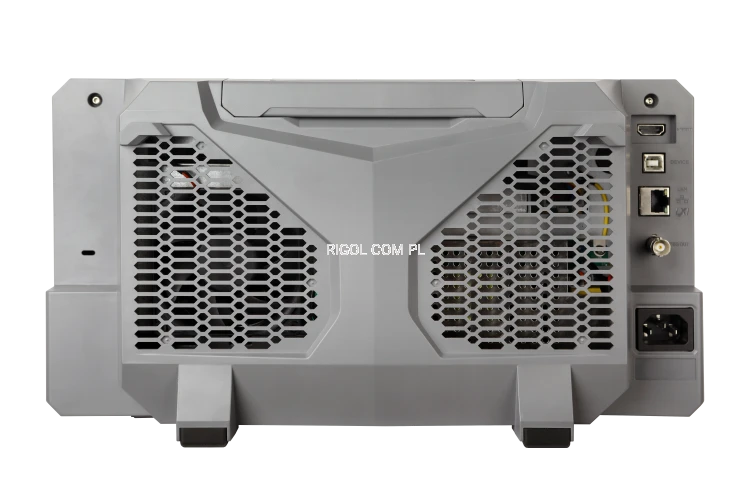

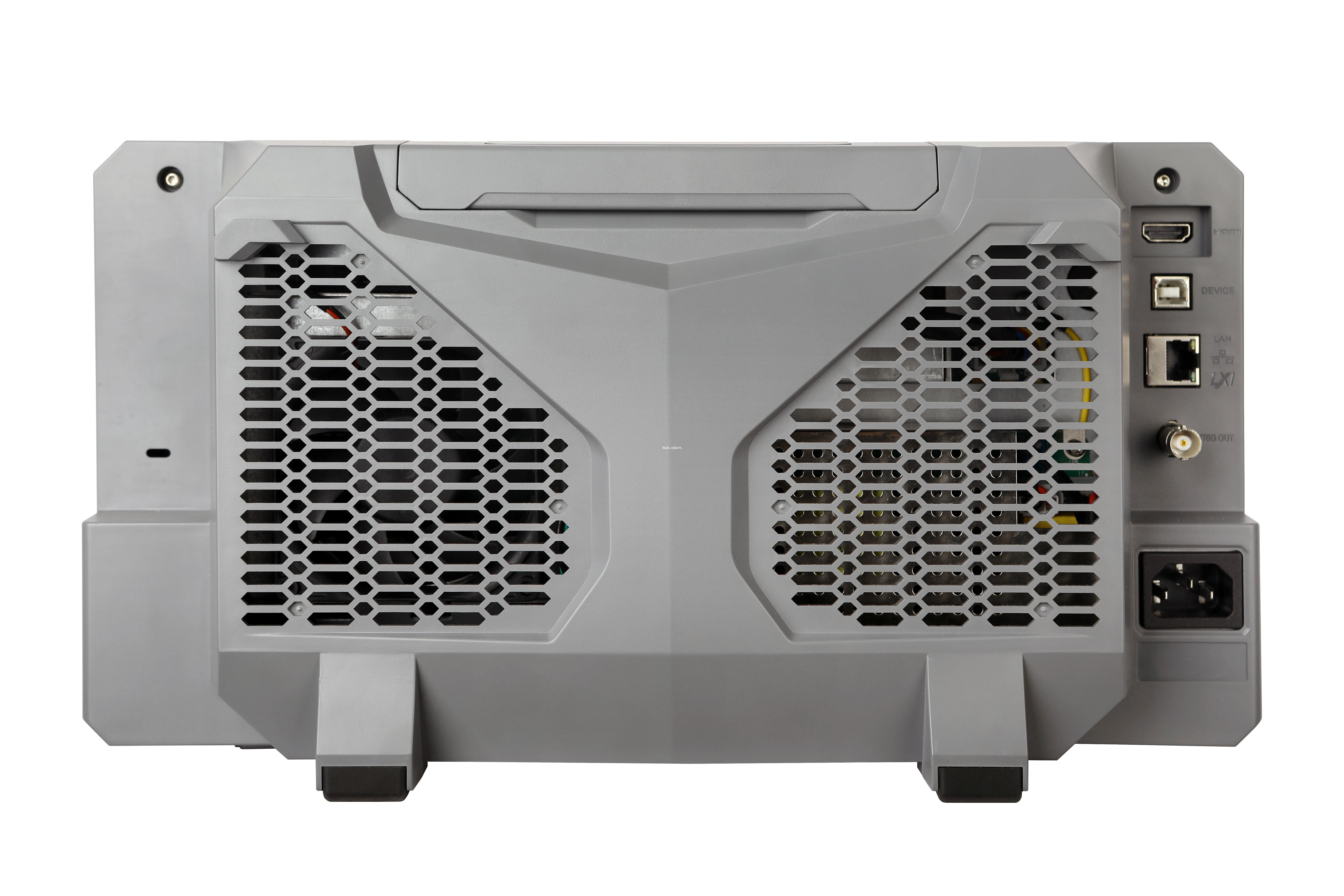

• Pełen komplet interfejsów: LAN (LXI Core Device 2011)，USB Host & Device, AUX
• Wyświetlacz 7 cali o rozdzielczości WVGA (800x480)

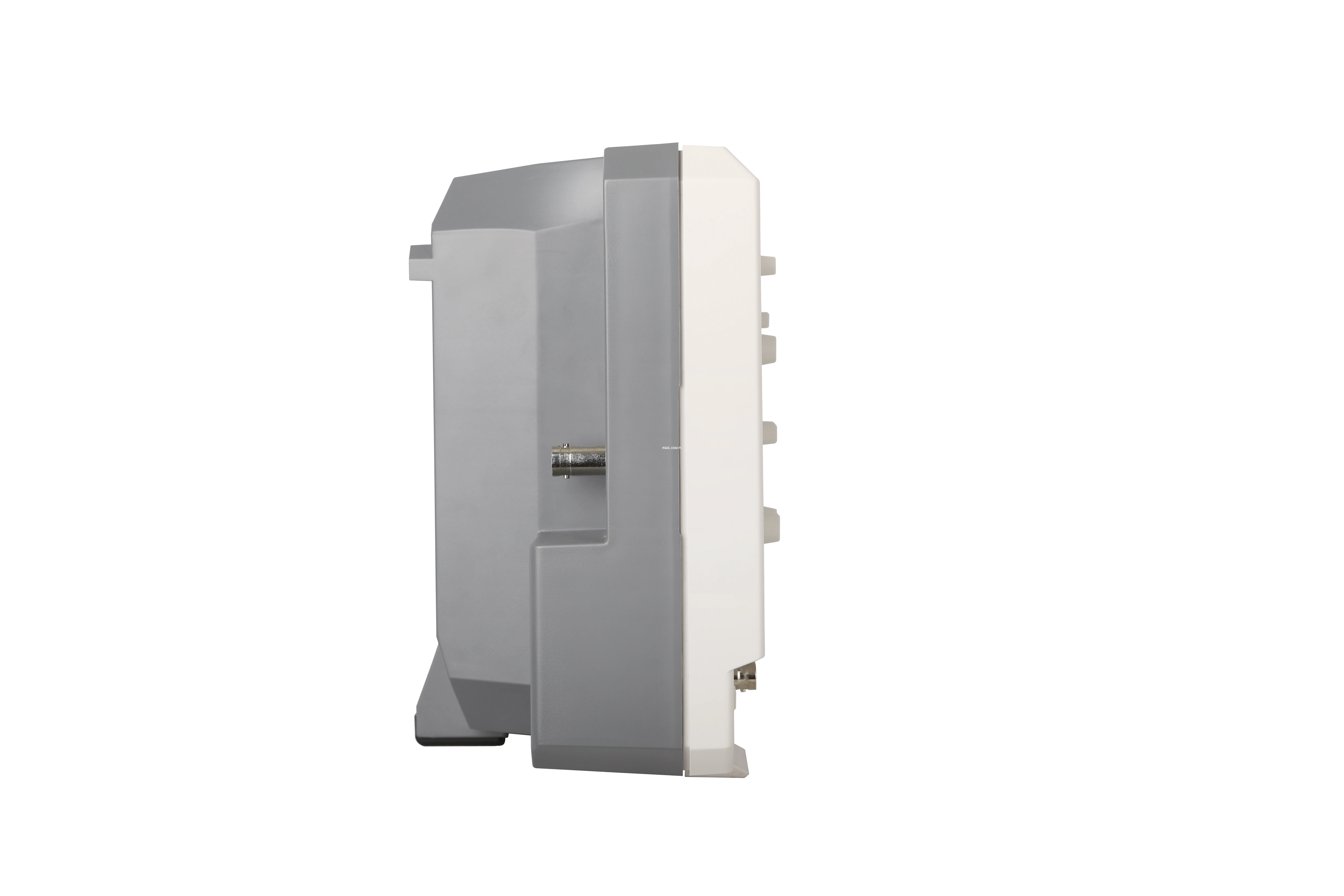

• Wymiary (Szerokość × Wysokość × Głębokość): 313,1 mm × 160,8 mm × 122,4 mm
• Waga: 3,2 ± 0,2 kg

Akcesoria standardowe

• Przewód zasilający
• Kabel USB CB-USBA-USBB-FF-150
• 2 sondy pasywne (350MHz) PVP2350
• Skrócona instrukcja obsługi

Prezentacja funkcji

Częstotliwość odświeżania przebiegów 30000 WFMS/s

30000 WFMS/s częstotliwość odświeżania kształtu ułatwia wychwycenie

sporadycznych nieprawidłowych sygnałów

Storage Depth 24m

Będąca w standardzie urządzenia pozwala użytkownikowi w pełni uwzględnić ogólną sytuację

i szczegóły kształtu oraz utrzymać najwyższą częstotliwość próbkowania przez dłuższy okres czasu,

bez przegapienia jakiejkolwiek zmiany kształtu przebiegu.

Sprzętowa funkcja nagrywania i odtwarzania kształtu przebiegu

Funkcja pozwala na nagrywanie kształtu przebiegu, nagrywanie zmian jego kształtu,

łatwe odtwarzanie kształtu oraz zlokalizowanie usterki.

Wyzwalanie i dekodowanie magistrali szeregowej

Funkcje zapewniają opcje wyzwalania i dekodowania magistrali,

obsługują magistrale RS232 / UART, I2C, SPI.

Cyfrowy wyświetlacz fluorescencyjny

Wyświetlacz oscyloskopów z serii MSO1000Z-E daje wiele możliwości

wyświetlania poziomu szarości, co tworzy efekt wyświetlania fluorescencyjnego.

Dzięki temu zmiana kształtu przebiegu może być spostrzeżona w ułamku milisekundy.
