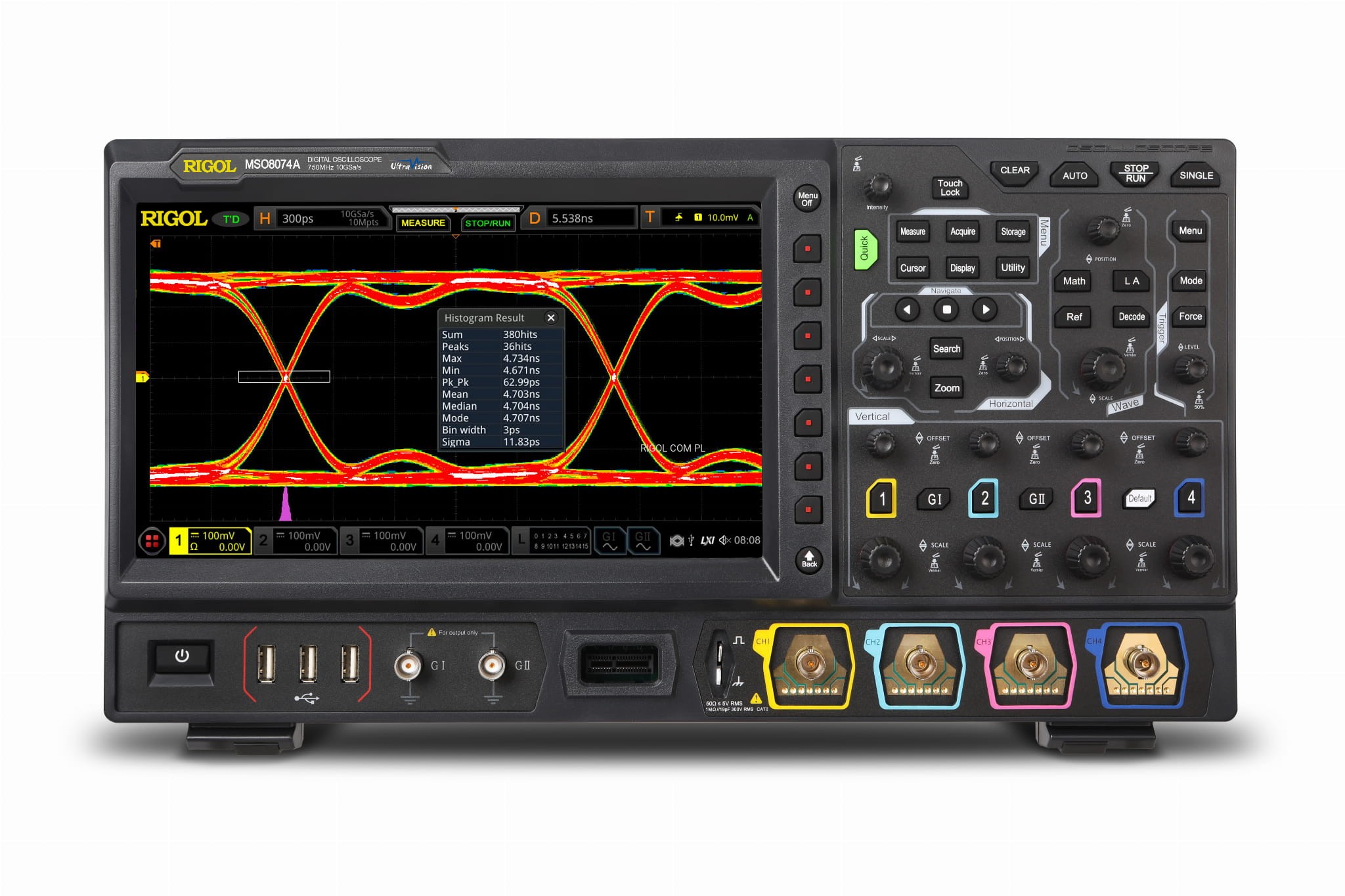

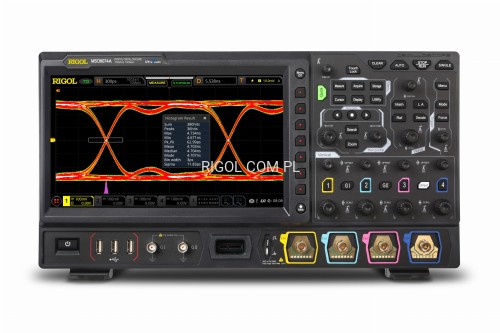

Oscyloskop Cyfrowy RIGOL MSO8074A 4CH 750MHz 10GSa/s seria MSO8000A

Kup oscyloskop z serii MSO8000A i otrzymasz bundle MSO8000-BND za darmo!

DARMOWY BUNDLE o wartości 2000 EUR (+VAT)! (Analiza jittera, Analiza protokołów, Generator funkcyjny, Analiza mocy)

Przy zakupie oscyloskopu z serii MSO8000A, wymienione opcje zostaną w nim zaprogramowane gratis.

Bundle zawiera:

• RIGOL MSO8000-COMP
• RIGOL MSO8000-EMBD
• RIGOL MSO8000-AUTO
• RIGOL MSO8000-FLEX
• RIGOL MSO8000-AUDIO
• RIGOL MSO8000-AERO
• RIGOL MSO8000-PWR
• RIGOL MSO8000-JITTER
• RIGOL MSO8000-AWG

Przegląd produktu

Oscyloskopy serii MSO8000A łączą najlepsze w swojej klasie próbkowanie i głębokość pamięci z nowoczesnym, elastycznym interfejsem użytkownika dzięki nowej architekturze UltraVision II i innowacyjnemu chipsetowi Phoenix. Wspomniana platforma technologiczna UltraVision II umożliwia oscyloskopowi osiągnięcie niezwykłych możliwości akwizycji danych z częstotliwością próbkowania do 10 GSa/s, co skutkuje ulepszoną integracją wszystkich niezbędnych modułów funkcyjnych analogowego frontonu (AFE). W rezultacie znacznie poprawiono spójność i niezawodność oscyloskopu cyfrowego.

Co więcej, oscyloskop cyfrowy z serii MSO8000A łączy w sobie wiele modułów przyrządów, takich jak MSO, generator przebiegów arbitralnych, woltomierz cyfrowy, 6-cyfrowy licznik i sumator oraz analizator protokołów. Ta integracja różnorodnych funkcji zapewnia użytkownikom wyjątkowe wrażenia w niespotykanej dotąd cenie.

Dzięki modelom 750 MHz, 1,5 GHz i 2 GHz, każdy z 4 kanałami analogowymi, seria MSO8000A przenosi wydajność RIGOL UltraVision II na nowy poziom stanowiska inżynieryjnego. MSO8000 dodaje także funkcje analizy jittera i analizy oka w czasie rzeczywistym, oprócz innych funkcji UltraVision II, w tym wyzwalania stref, 7 instrumentów w jednym, ulepszonych FFT, gradacji kolorów i histogramów, obsługiwanych przez wysoką częstotliwość próbkowania, głęboką pamięć i pełną pamięć pomiary.

Bardzo ważną cechą oscyloskopów z serii MSO8000A jest to, że jest to doskonały wybór dla klienta z ograniczonym budżetem. Po opuszczeniu fabryki jest już wyposażony w standardową konfigurację obwodu sprzętowego dla najwyższego pasma analogowego, analizatora logicznego i generatora przebiegów arbitralnych. Opcjonalne funkcje można dokupić później, w dowolnym momencie. na przykład istnieje możliwość zwiększenia pasma do 2 GHz (z 2 kanałami) lub 3 GHz (z jednym kanałem).

• 750 MHz
• 10 GSa/s
• 500 Mpkt
• ekran dotykowy 10,1" (1024 × 600)

Karta katalogowa

Kluczowe cechy

• Pasmo analogowe: 750 MHz (tryby: jednokanałowy i half-channel).
• 4 kanały analogowe, 1 kanał zewnętrzny (EXT) i standardowa konfiguracja 16 kanałów cyfrowych
(wymagane zamówienie sondy logicznej)
• Częstość próbkowania w czasie rzeczywistym do 10 GSa/s.
• Pojemność pamięci akwizycji do 500 Mpkt. (w standardzie).
• Wysoka częstotliwość odświeżania przebiegów (ponad 600 000 przebiegów/s).
• Sprzętowa ciągła rejestracja w czasie rzeczywistym do 450 000 ramek przebiegu z funkcją odtwarzania.
• Integracja 7 niezależnych przyrządów w jednym urządzeniu: oscyloskop cyfrowy, 16-kanałowy analizator logiczny,
analizator widmowy, generator przebiegów arbitralnych (opcja), woltomierz cyfrowy, 6-cyfrowy licznik częstotliwości z funkcją totalizera i analizatora protokółów transmisyjnych (opcja)
• Pomiary automatyczne 41 parametrów przebiegu; sprzętowa funkcja pomiarów pełnej zawartości pamięci akwizycji.
• Różnorodne operacje matematyczne na przebiegach, wbudowana zaawansowana analiza FFT, funkcja wyszukiwania wartości szczytowych.
• Analiza histogramów przebiegów w standardzie.
• Niezależne wyszukiwanie, przyciski nawigacyjne i tablica zdarzeń.
• Wykreślanie diagramu oka w czasie rzeczywistym i oprogramowanie do analizy jittera (opcja).
• Wbudowane oprogramowanie zaawansowanej analizy mocy (opcja).
• Definiowane przez użytkownika szybkie operacje jednoprzyciskowe.
• 10,1-calowy, pojemnościowy ekran dotykowy o 256 poziomach jasności i funkcją kolorowej poświaty przebiegów.
• Dostępnych wiele interfejsów komunikacyjnych: USB Host i Device, LAN(LXI), HDMI, TRIG OUT i USB-GPIB.
• Zdalne sterowanie przez Internet.
• Unikalna funkcja aktualizacji oprogramowania firmowego on-line.
• Nowoczesny i wysublimowany przemysłowy design, łatwość obsługi.

Seria cyfrowych oscyloskopów MSO 8000 A korzysta z samodzielnie rozwijanych przez firmę RIGOL chipsetów „Phoenix”, które pozwalają na osiągnięcie częstości próbkowania do 10 GSa/s, zapewniając także wysoką integrację wszystkich modułów funkcyjnych
