Oscyloskop Rigol DS8104-R 4kanały 1GHz 10 GSa/s 500 Mpts

Kup oscyloskop z serii DS8000-R i otrzymasz DS8000-R-BND za darmo!

Przy zakupie oscyloskopu z serii DS8000-R, wymienione opcje zostaną w nim zaprogramowane gratis.

Bundle zawiera:

✅ DS8000-COMP (wyzwalanie i dekodowanie RS232/UART)
✅ DS8000-R-EMBD (wyzwalanie i dekodowanie I2C/SPI)
✅ DS8000-R-AUTO (wyzwalanie i dekodowanie CAN/LIN)
✅ DS8000-FLEX (wyzwalanie i dekodowanie FlexRay)
✅ DS8000-R-AUDIO (wyzwalanie i dekodowanie I2S)
✅ DS8000-R-AERO (wyzwalanie i dekodowanie MIL-STD-1553)
✅ DS8000-R-AWG (dwukanałowy 25 MHz AWG)
✅ DS8000-R-JITTER (analiza diagramu oczkowego i jittera w czasie rzeczywistym)
✅ DS8000-R-PWR (analiza mocy)

*Promocja ważna przy zakupie nowego oscyloskopu z serii DS8000-R

*Promocja ważna do 30.06.2026

   Karta katalogowa

Przegląd produktu

Oscyloskopy serii DS8000-R łączą w sobie najlepsze w swojej klasie próbkowanie i głębokość pamięci z dużą gęstością upakowania, którą umożliwia nasza nowa architektura UltraVision II i innowacyjny chipset Phoenix. Dzięki modelom 350 MHz, 1 GHz i 2 GHz, z których każdy posiada 4 kanały analogowe, seria DS8000-R zapewnia wydajność UltraVision II firmy RIGOL w zastosowaniach wymagających dużej liczby kanałów, badaniach i automatyzacji. Zbudowany z myślą o wysokiej gęstości, DS8000-R jest dostarczany z 1 lub 2 jednostkami do montażu w stojaku RACK  i nie zawiera żadnych sond. DS8000-R posiada wszystkie funkcje analizy analogowej MSO8000, w tym analizę jittera i analizę oka w czasie rzeczywistym (przy 1 lub 2 GHz), wyzwalanie strefowe, 6 instrumentów w jednym, rozszerzone FFT, gradację przebiegu i histogramy, a wszystko to dzięki wysokiej częstotliwości próbkowania, głębokiej pamięci i pełnemu pomiarowi pamięci.

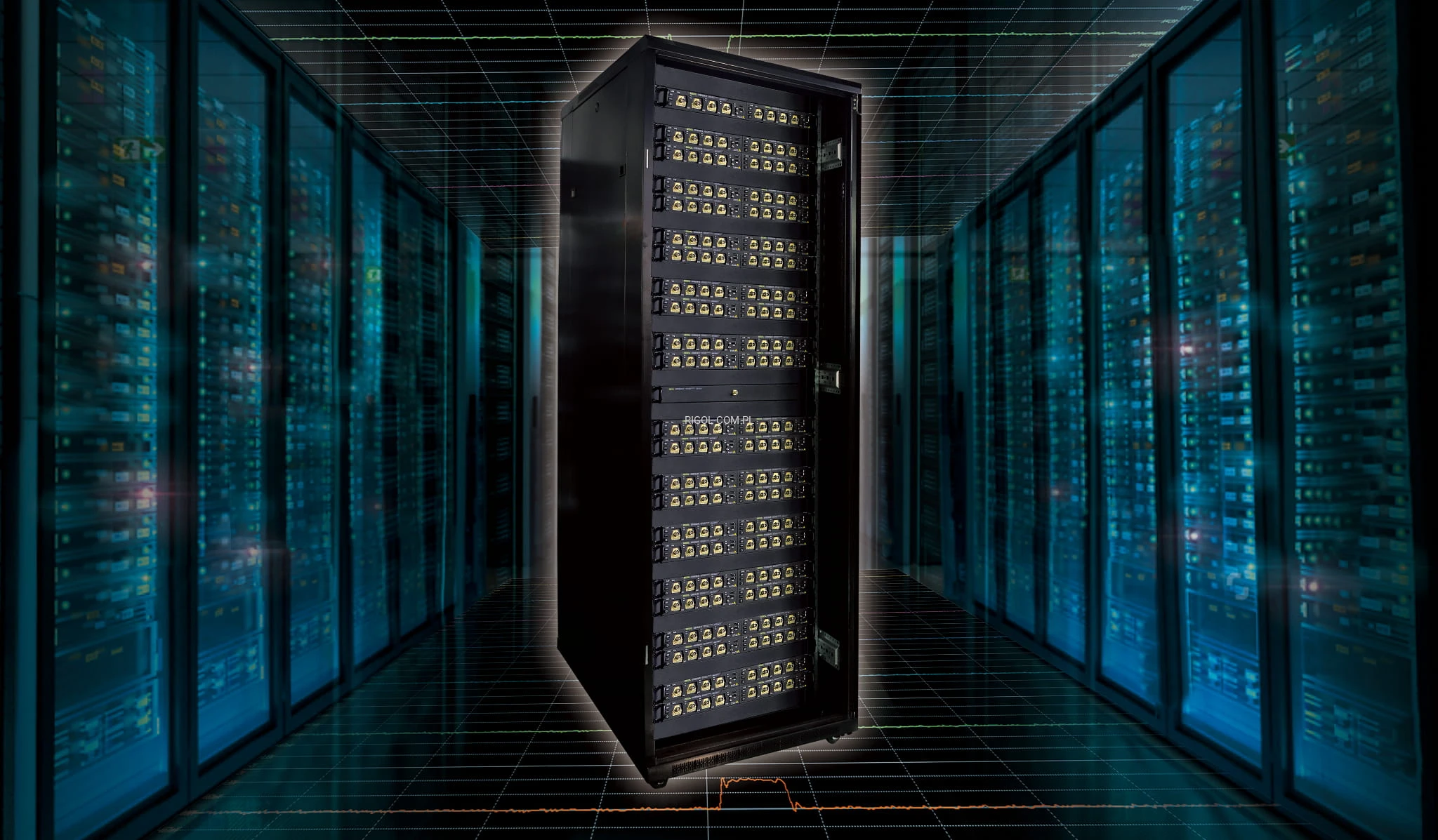

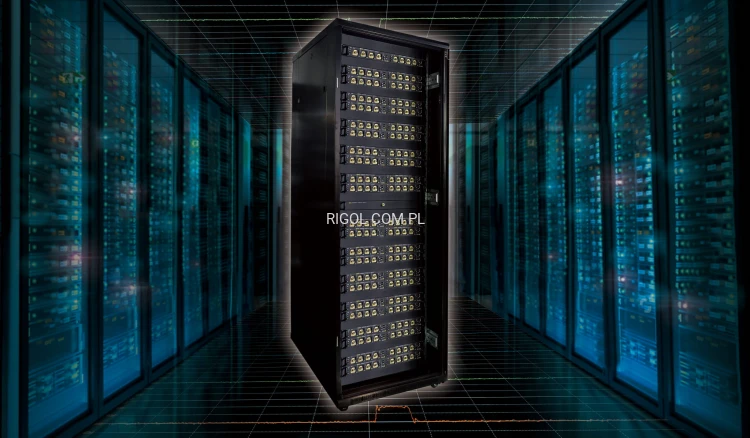

Dodatkowo seria umożliwia integrację systemu z wieloma urządzeniami, montaż w szafie rack oraz zdalną obsługę systemu, dzięki czemu spełnia wymagania systemowe dla automatyki przemysłowej. Seria DS8000-R stanowi doskonałe rozwiązanie dla użytkowników, aby spełnić ich wymóg średniej i dużej prędkości dla testu integracji systemu i wymóg synchronizacji dla wielokanałowej akwizycji danych.

Kluczowe cechy

• Szerokość pasma kanału analogowego: 1 GHz
• Szybkość próbkowania w czasie rzeczywistym do 10 GSa/s
• 4 kanały analogowe, 1 kanał wejściowy EXT
• Standardowa głębokość pamięci do 500 Mpts
• Wysoka szybkość przechwytywania przebiegów (ponad 600 000 wfm/s)
• Synchronizacja wielu urządzeń przy niskim poziomie zakłóceń jitter (<200 psRMS, typowo)
• Interfejs szybkiej transmisji danych (10 GE SFP+), zapewniający niezawodną transmisję dużych ilości danych.
• Integruje 6 niezależnych przyrządów w jeden, w tym oscyloskop cyfrowy, analizator widma, AWG (opcja), woltomierz cyfrowy,
  6-cyfrowy licznik i totalizator oraz analizator protokołów (opcja).

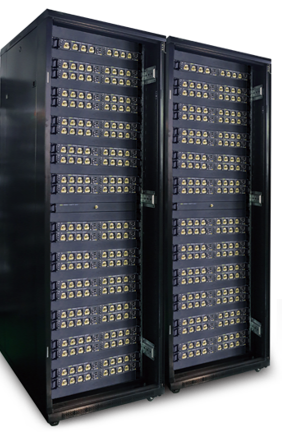

• Możliwość rozbudowy do 512 kanałów, obsługa synchronicznej akwizycji (z modułem synchronizacji wielokanałowej)
• Oprogramowanie do analizy eye diagramu i jittera w czasie rzeczywistym (opcja dla DS8104-R/DS8204-R, niedostępna dla DS8034-R)
• Wbudowane oprogramowanie do zaawansowanej analizy mocy (opcja)
• Niska temperatura pracy poniżej -40 ℃, możliwość wykorzystania do monitorowania sygnału w pewnych specjalnych warunkach
• Dostępnych jest wiele interfejsów: USB HOST&DEVICE, LAN(LXI), 10 GE SFP+, HDMI, TRIG OUT, 10 MHz In i 10 MHz Out
• Zdalne sterowanie przez przeglądarkę internetową

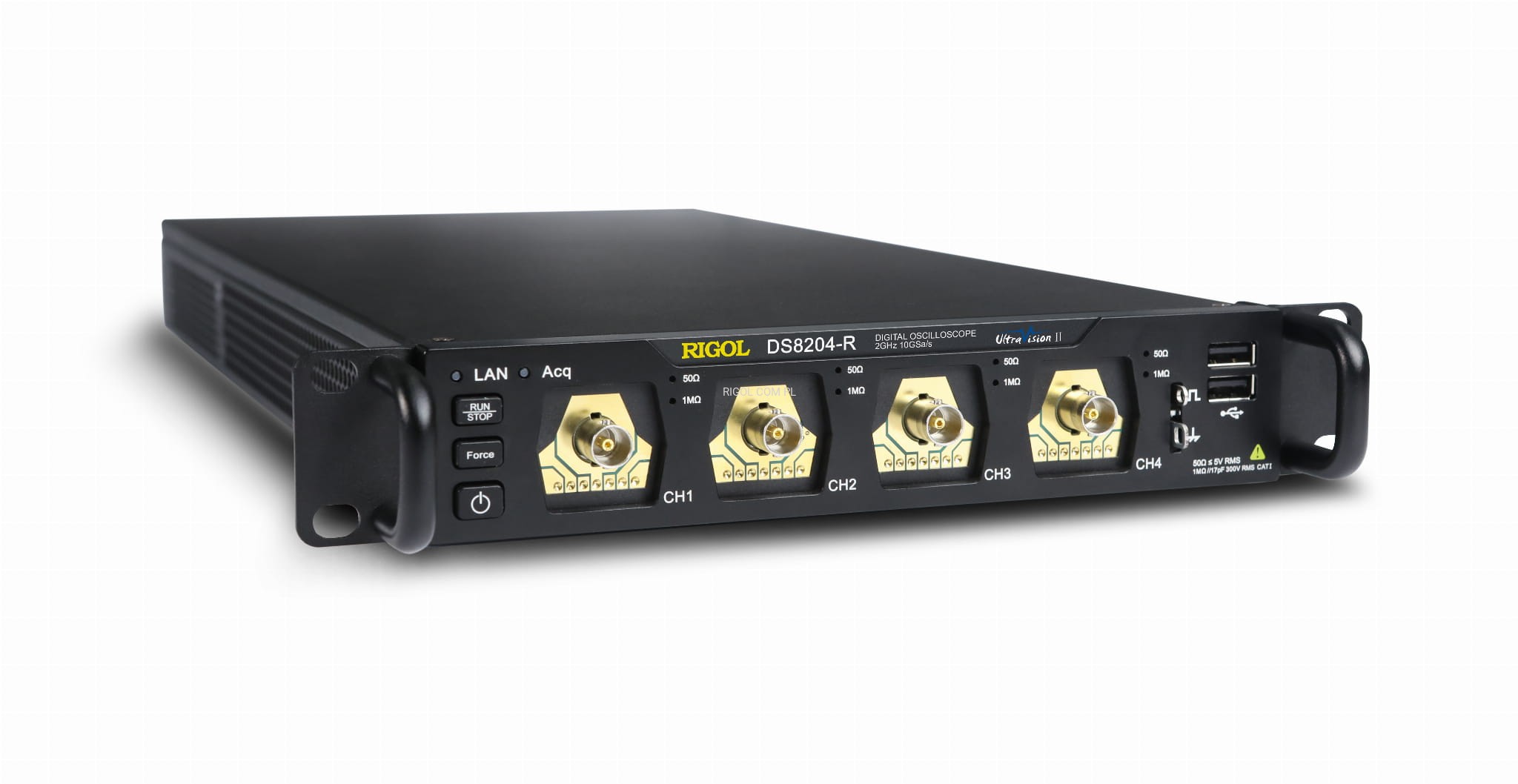

• Kompaktowa i cienka konstrukcja, oszczędność miejsca w szafie, zestaw do montażu w szafie 1U (standard)
• Zestaw do tworzenia oprogramowania dostępny dla użytkowników w celu spełnienia ich niestandardowego rozwoju zgodnie z ich specyficznymi scenariuszami
• Łatwy w użyciu na miejscu zestaw do kalibracji synchronizacji wielokanałowej, umożliwiający synchroniczne przeglądanie wielu kanałów

Obsługa

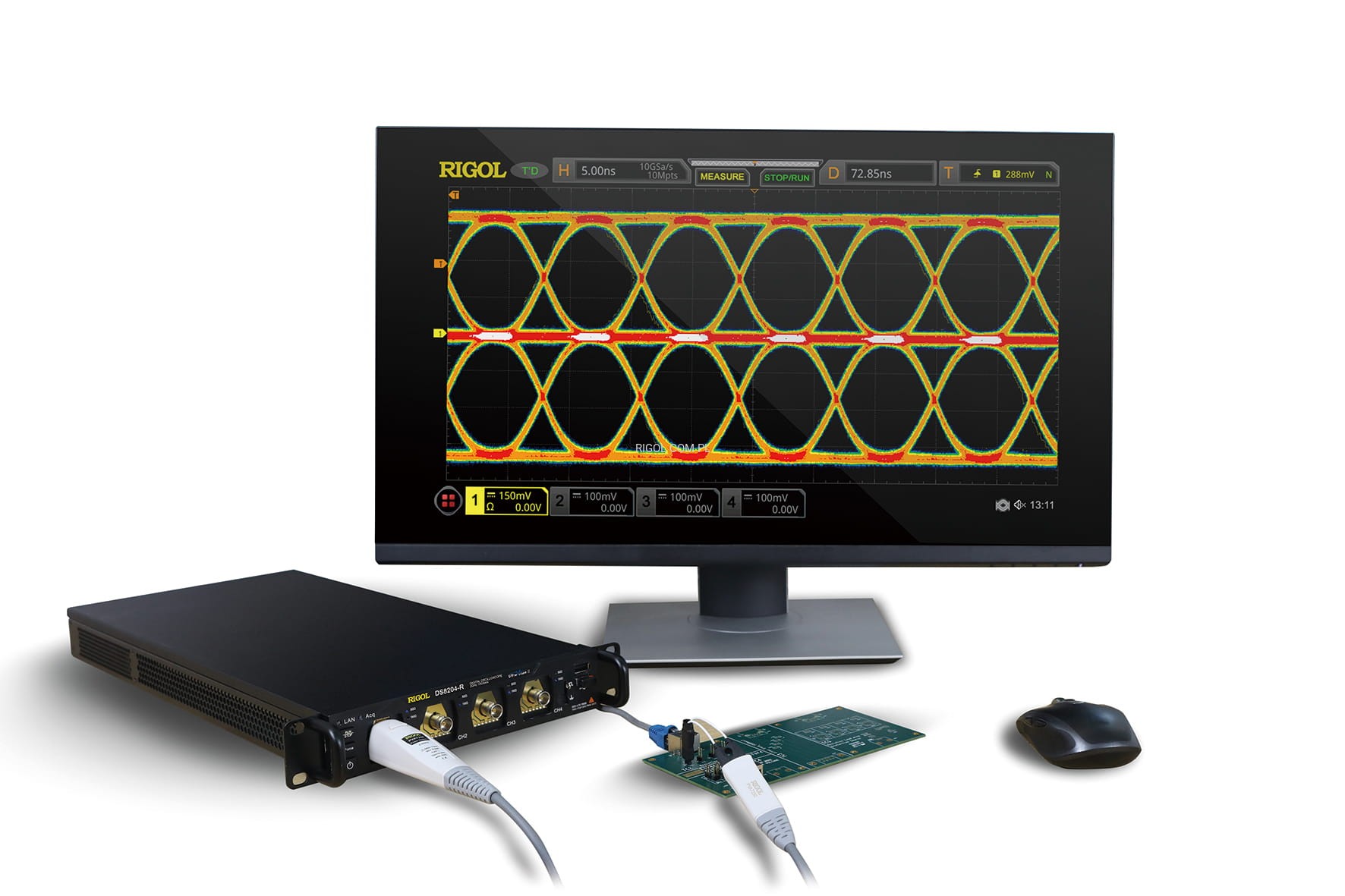

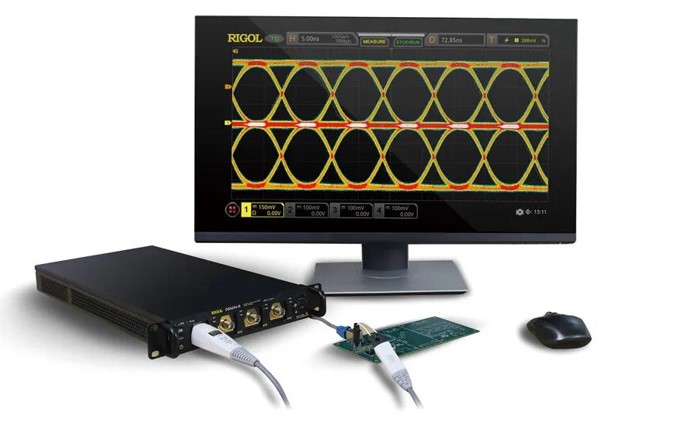

• Monitor (HDMI) oraz mysz i klawiatura
• Zdalny dostęp LAN (stwona www)
• Oprogramowanie PC - UltraScope
• Sterownik VISA

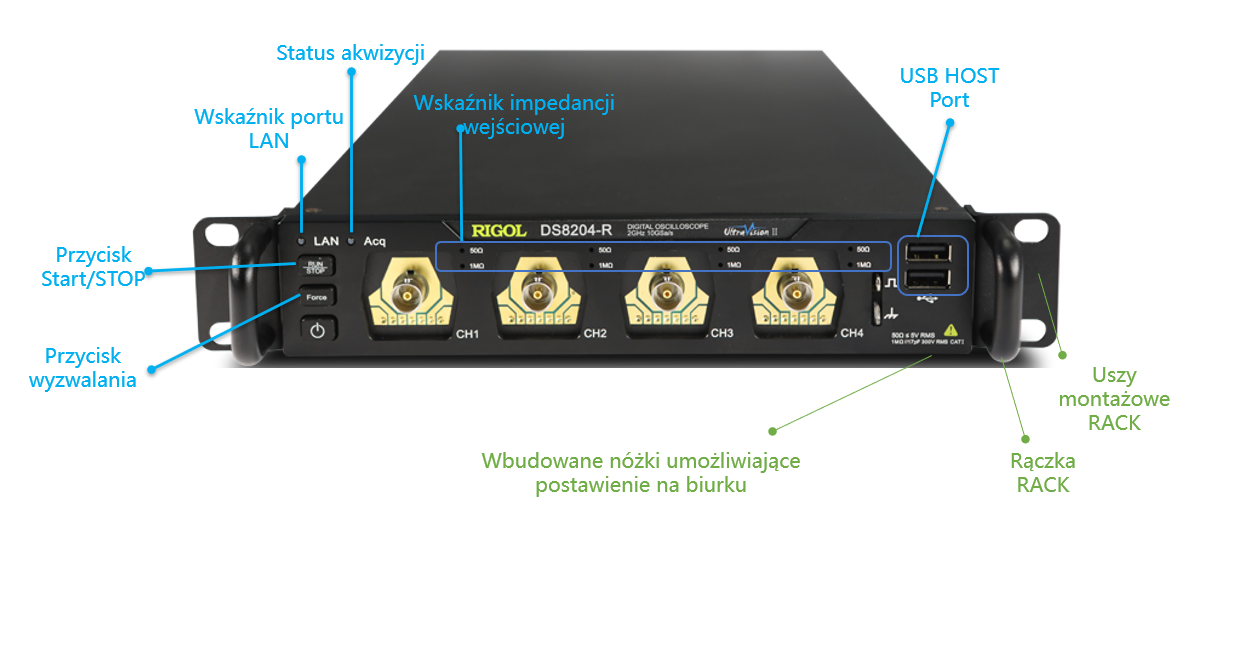

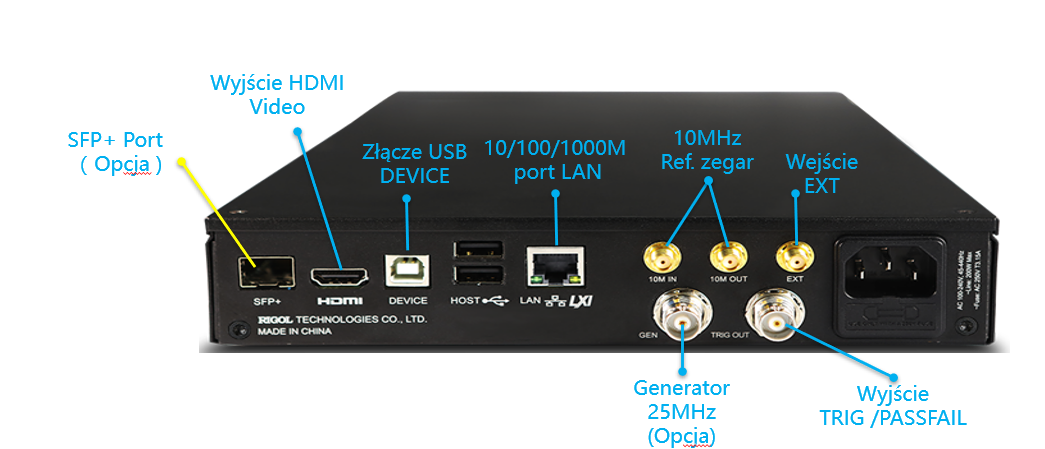

 Opis panelu czołowego i tylnego
