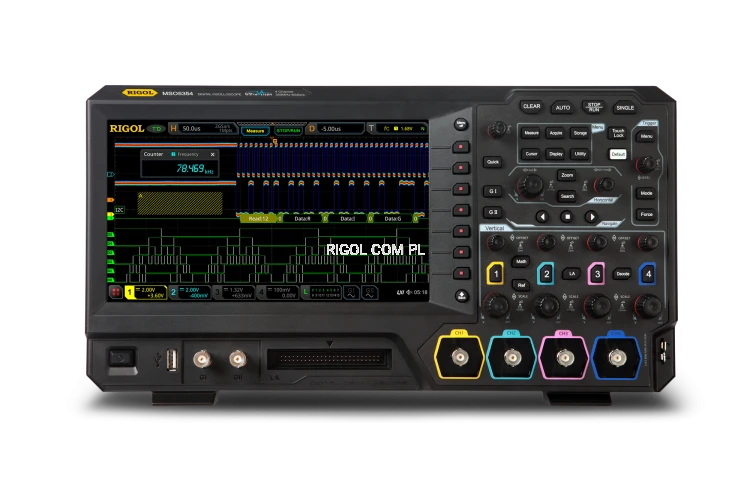

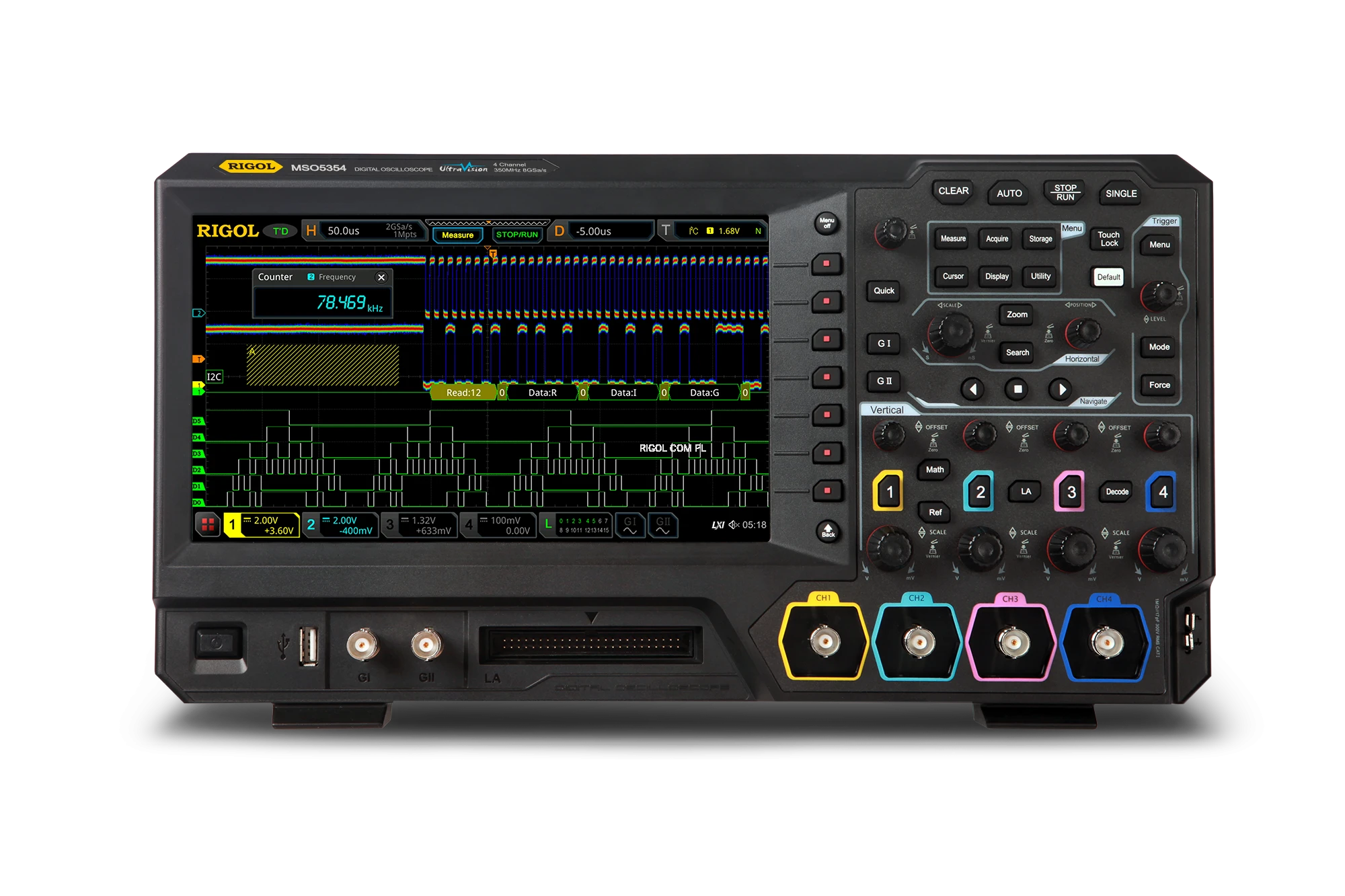

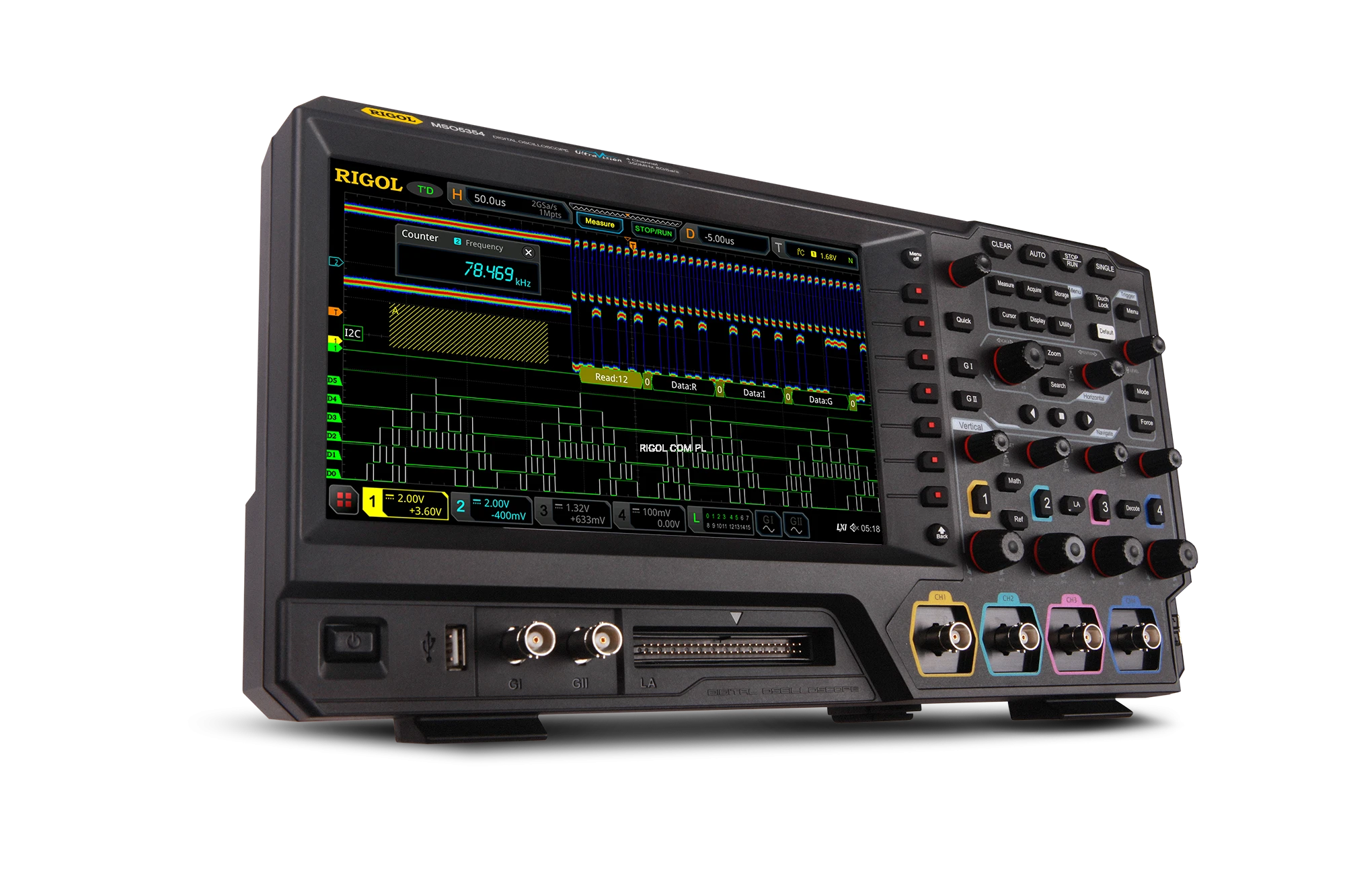

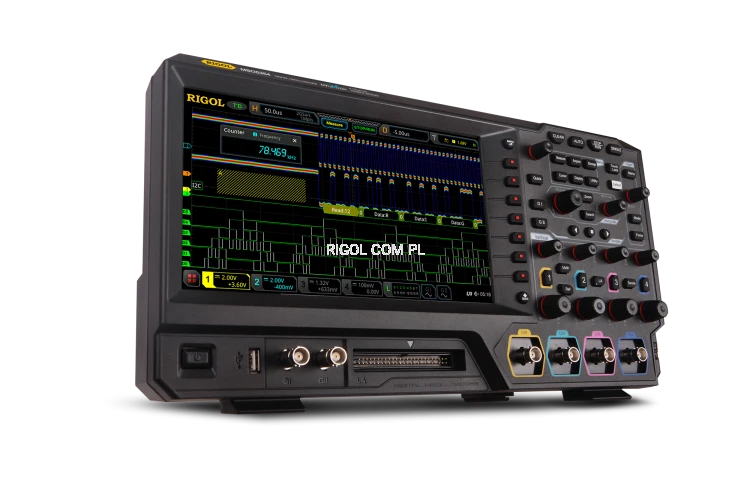

Oscyloskop cyfrowy RIGOL MSO5074 70MHz 4kanały seria MSO5000

Dostępność: dostępny
Wysyłka w: 3 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 4 809,30 zł

Cena regularna:

4809.30
Najniższa cena z 30 dni przed obniżką:
Cena netto: 3 910,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni

Opis

Promocja na BUNDLE o wartości 600 EUR (+VAT) (Analiza protokołów, generator funkcyjny, analiza mocy)

Przy zakupie oscyloskopu 4-kanałowego z serii MSO5000, istnieje możliwość zakupu BUNDLE z 90% RABATEM.

Opcje w zestawie:

  • Rigol MSO5000-COMP - RS32/UART
  • Rigol MSO5000-EMBD - I2C i SPI
  • Rigol MSO5000-AUTO - Automotive CAN/LIN
  • Rigol MSO5000-FLEX - FlexRay
  • Rigol MSO5000-AUDIO - I2S (Audio)
  • Rigol MSO5000-AERO - MIL-STD-1553 (Aero)
  • Rigol MSO5000-PWR - Zintegrowana analiza mocy
  • Rigol MSO5000-AWG - Generator 2-kanałowy

 *Promocja trwa do 31.12.2024 roku.

Przegląd produktu

Oscyloskopy cyfrowe serii MSO5000 są wydajnymi i ekonomicznymi oscyloskopami cyfrowymi opartymi na technologii RIGOL ultravision II generacji.



Kluczowe cechy



  • Pasmo 70 MHz (możliwość rozszerzenia)

  • 4 kanały analogowe(możliwość rozszerzenia do 16 cyfrowych z sondą PLA2216)

  • Pamięć 200 MPkt (opcja)

  • Próbkowanie 8 GSa/s

  • 350 MHz sondy pasywne do każdego kanału

  • Pamięć akwizycji do 200 Mpts (OPCJA)

  • Wysoka prędkość odświeżania przebiegów (powyżej 500,000 wfm/s)

  • Automatyczny pomiar 41 parametrów przebiegu; pomiar z pełnej pamięci

  • Wyzwalanie i dekodowanie różnych magistral szeregowych

  • Możliwość nagrywania i odtwarzania do 450,000 ramek przebiegów

  • Przyciski do szukania i nawigacji oraz tabela zdarzeń

  • Oprogramowanie do zaawansowanej analizy mocy (OPCJA)

  • Zawiera 7 przyrządów w 1, oscyloskop cyfrowy, analizator logiczny, analizator widma, generator arbitralny, multimetr cyfrowy, częstościomierz i analizator magistral

  • 9-calowy pojemnościowy wyświetlacz z funkcją multi-touch, 256-poziomowa gradacja intensywności przebiegu

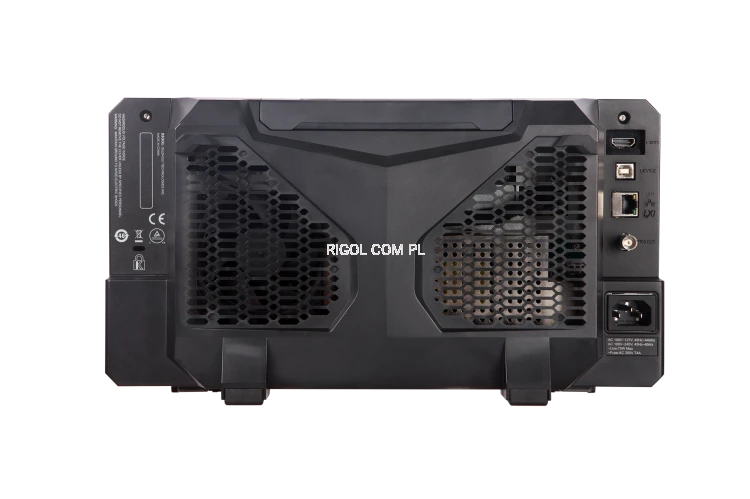

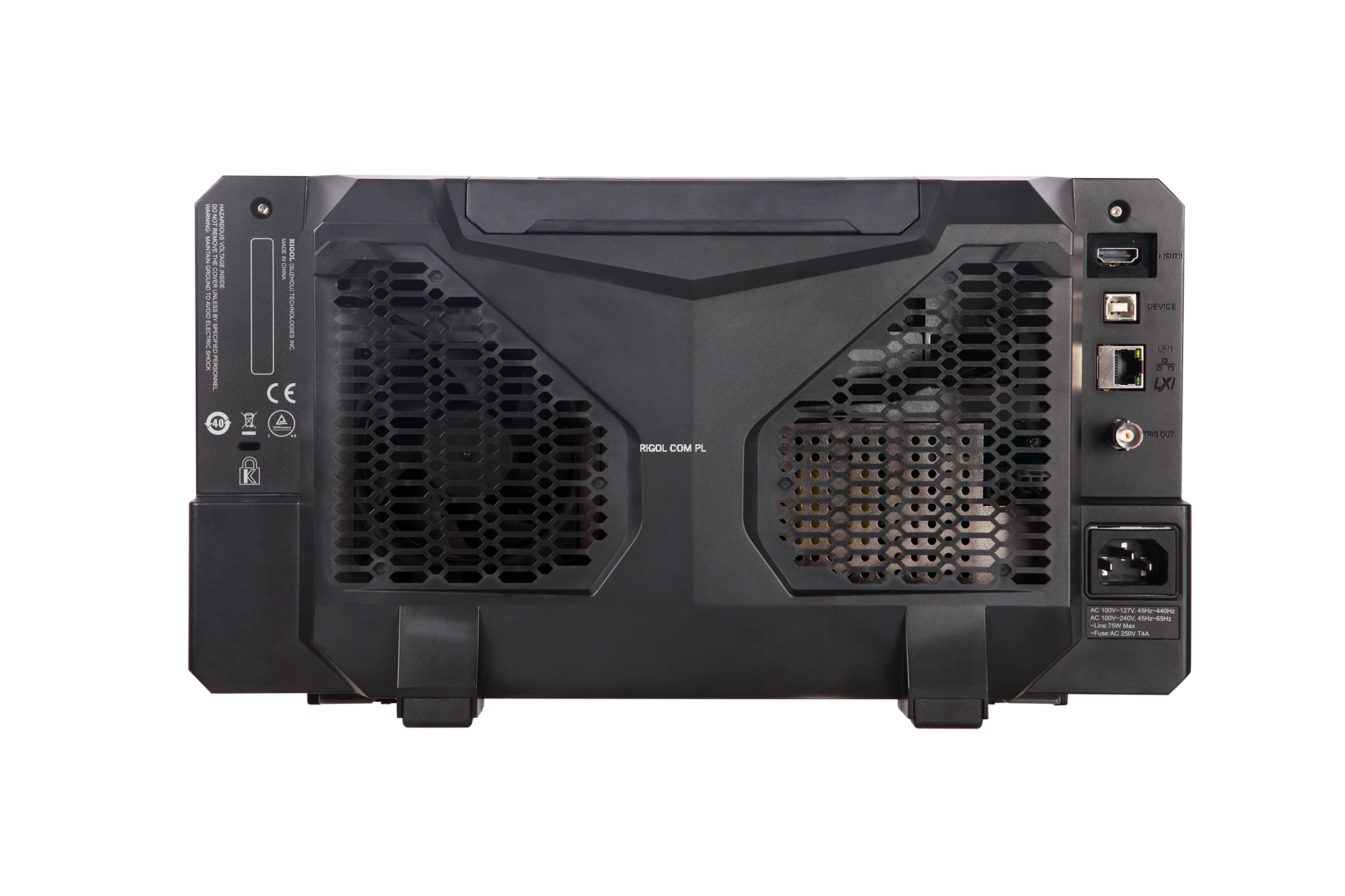

  • Dostępne interfejsy komunikacyjne: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT, USB-GPIB

  • Zdalne sterowanie przez przeglądarkę

  • Możliwość upgrade'u urządzenia on-line

  • Nowatorska konstrukcja



KARTA KATALOGOWA

PROGRAMMING GUIDE

INSTRUKCJA OBSŁUGI

QUICK GUIDE



Specyfikacje

Modele

MSO5072

MSO5074

MSO5102

MSO5104

MSO5204

MSO5354

Pasmo

70 MHz

100 MHz

200 MHz

350 MHz

Czas narastania (typowy)

≤5 ns

≤5 ns

≤3.5 ns

≤3.5 ns

≤1.75 ns

≤1 ns

Liczba kanałów wejściowych i wyjściowych

2

4

2

4

4

4

16 kanałów cyfrowych (wymagana sonda PLA2216)

Dwukanałowy generator arbitralny (wymagana opcja MSO5000-AWG)

Próbkowanie

w czasie rzeczywistym

Maksymalna częstotliwość próbkowania kanału analogowego

MSO5354/MSO5204/MSO5104/MSO5074:

8 GSa/s (jeden kanał), 4 GSa/s (2 kanały), 2 GSa/s (wszystkie kanały)

MSO5102/MSO5072:

8 GSa/s (jeden kanał), 2 GSa/s (wszystkie kanały)

Maksymalna pamięć akwizycji

Kanały analogowe:

200 Mpts (jeden kanał), 100 Mpts (dwa kanały, 50 Mpts (wszystkie kanały)

Kanały cyfrowe: 25 Mpts (wszystkie kanały)

Maksymalna częstotliwość odświeżania przebiegów

≥500 000 wfms/s

Sprzętowe nagrywanie i odtwarzanie przebiegów w czasie rzeczywistym

≥450 000 wfms (jeden kanał)

Detekcja szczytu

Wychwytywanie 500 ps glitch'y na wszystkich podstawach czasu

Rozmiar i typ wyświetlacza

9-calowy pojemnościowy wielo-dotykowy ekran

Rozdzielczość wyświetlacza

 WVGA 1024×600



Prezentacja funkcji





Wykres Bode'a: Analiza pętli zasilacza impulsowego

Oscyloskop RIGOL MSO5000 posiada funkcję wykresu Bode'a, która w intuicyjny sposób pokazuje

krzywą testową i dane. Może to pomóc inżynierom w szybkim określeniu stabilności systemu

poprzez analizę parametrów takich jak margines fazy i margines wzmocnienia.





7 urządzeń w jednym...

Urządzenie integruje 7 niezależnych przyrządów, w tym oscyloskop, 16-kanałowy analizator logiczny,

analizator widma, generator fal arbitralnych, woltomierz cyfrowy, precyzyjny miernik

i akumulator częstotliwości oraz analizator protokołów.





Ekran dotykowy

9-calowy ekran pojemnościowy Multi Touch, obsługujący różne operacje gestów,

zapewniając użytkownikom najbardziej zoptymalizowane wrażenia z interakcji.





Zdalne sterowanie przez przeglądarkę internetową

Użytkownik musi tylko wprowadzić adres IP oscyloskopu na pasku adresu

przeglądarki internetowej, a następnie może otworzyć oprogramowanie

do zdalnego sterowania i łatwo je obsługiwać.





Wsparcie do 450000 klatek hardware'owych Waveform Recording Analysis

Hardware'owa funkcja nagrywania przebiegów przyjmuje technologię segmentowego

przechowywania danych, która może selektywnie przechwytywać i przechowywać

sygnał użytkownika poprzez ustawienie warunków wyzwalania i oznaczenie czasu na sygnale,

co nie tylko zapewnia wydajność akwizycji, ale także dalej rozszerza całkowity czas obserwacji przebiegów.





Szybkość przechwytywania kształtu fali do 500000 razy na sekundę

Z szybkością przechwytywania kształtu fali do 500000 WFMS / s, znalezienie przypadkowych

zdarzeń w sygnale jest znacznie ułatwione, co poprawia wydajność inżyniera w debugowaniu.





Super wysoki współczynnik szerokości pasma próbkowania

Seria MSO5000 zapewnia częstotliwość próbkowania w czasie rzeczywistym do 8 GSa/s

przy szerokości pasma 350 MHz, ze współczynnikiem szerokości pasma próbkowania - x23,

co czyni go liderem wśród produktów oscyloskopowych tego samego poziomu.

Dodatkowo urządzenie posiada imponującą głębokość przechowywania przebiegów - 200 mpts.





Sprzętowe pomiary Full Memory

Jednocześnie obserwuj i dokładnie mierz sygnały o dużej różnicy częstotliwości

między dwoma kanałami. Pełny pomiar hardware'owy pamięci potrafi mierzyć

dokładną wartość częstotliwości w przebiegu z 340k narastających krawędzi.





Opcje

Opcje

Opis

1) Szeregowe wyzwalanie &
Dekodowanie

MSO5000-COMP
MSO5000 Analiza i wyzwalanie magistrali szeregowej RS232/UART

2) Szeregowe wyzwalanie &
Dekodowanie

MSO5000-EMBD
MSO5000 Analiza i wyzwalanie magistrali szeregowej I2C, SPI

3) Pamięć akwizycji

MSO5000-2RL
MSO5000  Rozszerzenie pamięci akwizycji do 200 Mpts

4) Generator arbitralny

MSO5000-AWG
Dwukanałowy 25 MHz generator arbitralny

5) Upgrade liczby kanałów

MSO5000-4CH
Rozszerzenie do 4 kanałów (dotyczy modeli 2-kanałowych)

6) Szeregowe wyzwalanie &
Dekodowanie

MSO5000-AUTO
MSO5000 Analiza i wyzwalanie magistrali szeregowej CAN, LIN

7) Szeregowe wyzwalanie &
Dekodowanie

MSO5000-FLEX
MSO5000 Analiza i wyzwalanie magistrali szeregowej FlexRay

8) Szeregowe wyzwalanie &
Dekodowanie

MSO5000-AUDIO
MSO5000 Analiza i wyzwalanie magistrali szeregowej I2S

9) Szeregowe wyzwalanie &
Dekodowanie

MSO5000-AERO
MSO5000 Analiza i wyzwalanie magistrali szeregowej MIL-STD-1553

10) Analiza mocy

MSO5000-PWR
MSO5000 Opcja zaawansowanych pomiarów mocy

11) Bundle

MSO5000-BND
MSO5000 Opcja zbiorcza zawierająca opcje: PWR , AWG i wszystkie opcje dekodowania

12) Upgrade pasma

MSO5000-BW0T1
MSO5000 Upgrade pasma z 70 MHz do 100 MHz

13) Upgrade pasma

MSO5000-BW0T2
MSO5000 Upgrade pasma z 70 MHz do 200 MHz

14) Upgrade pasma

MSO5000-BW0T3
MSO5000 Upgrade pasma z 70 MHz do 350 MHz

15) Upgrade pasma

MSO5000-BW1T2
MSO5000 Upgrade pasma ze 100 MHz do 200 MHz

16) Upgrade pasma

MSO5000-BW1T3
MSO5000 Upgrade pasma ze 100 MHz do 350 MHz

17) Upgrade pasma

MSO5000-BW2T3
MSO5000 Upgrade pasma z 200 MHz do 350 MHz

18) Sonda logiczna

PLA2216













Dane techniczne

Pasmo przenoszenia 70 MHz
Ilośc kanałów 4+16 logicznych
Pamięć 200Mpkt
Wyświetlacz 9"
