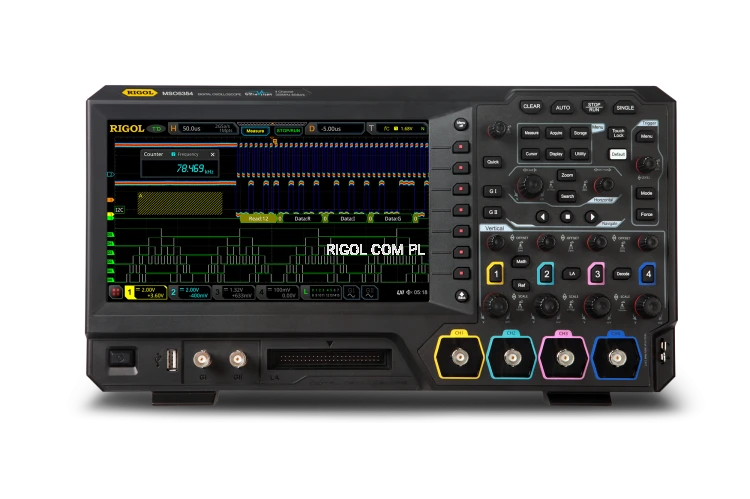

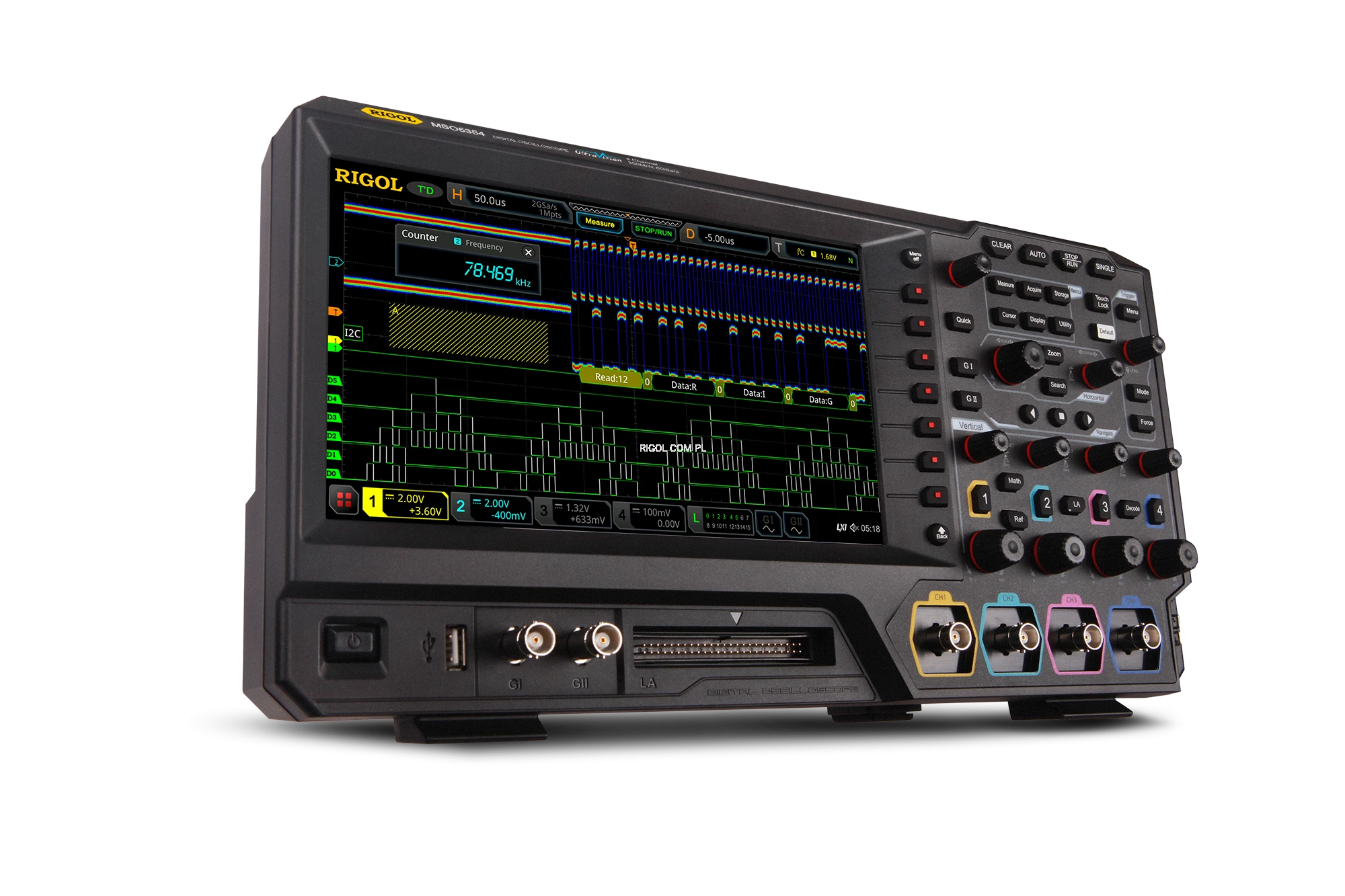

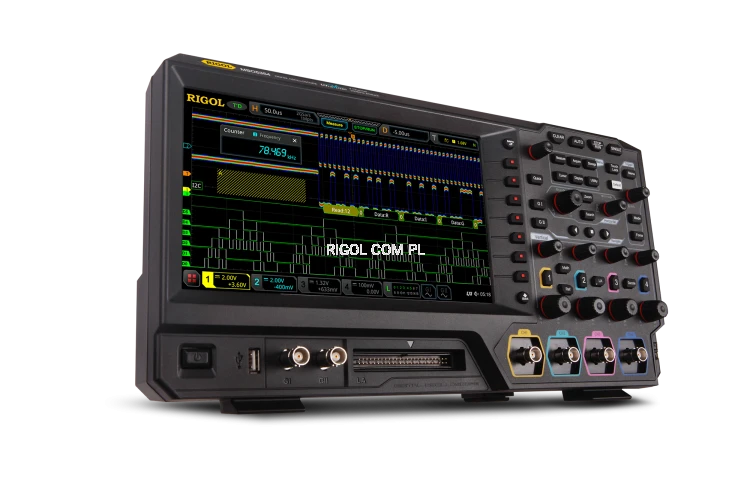

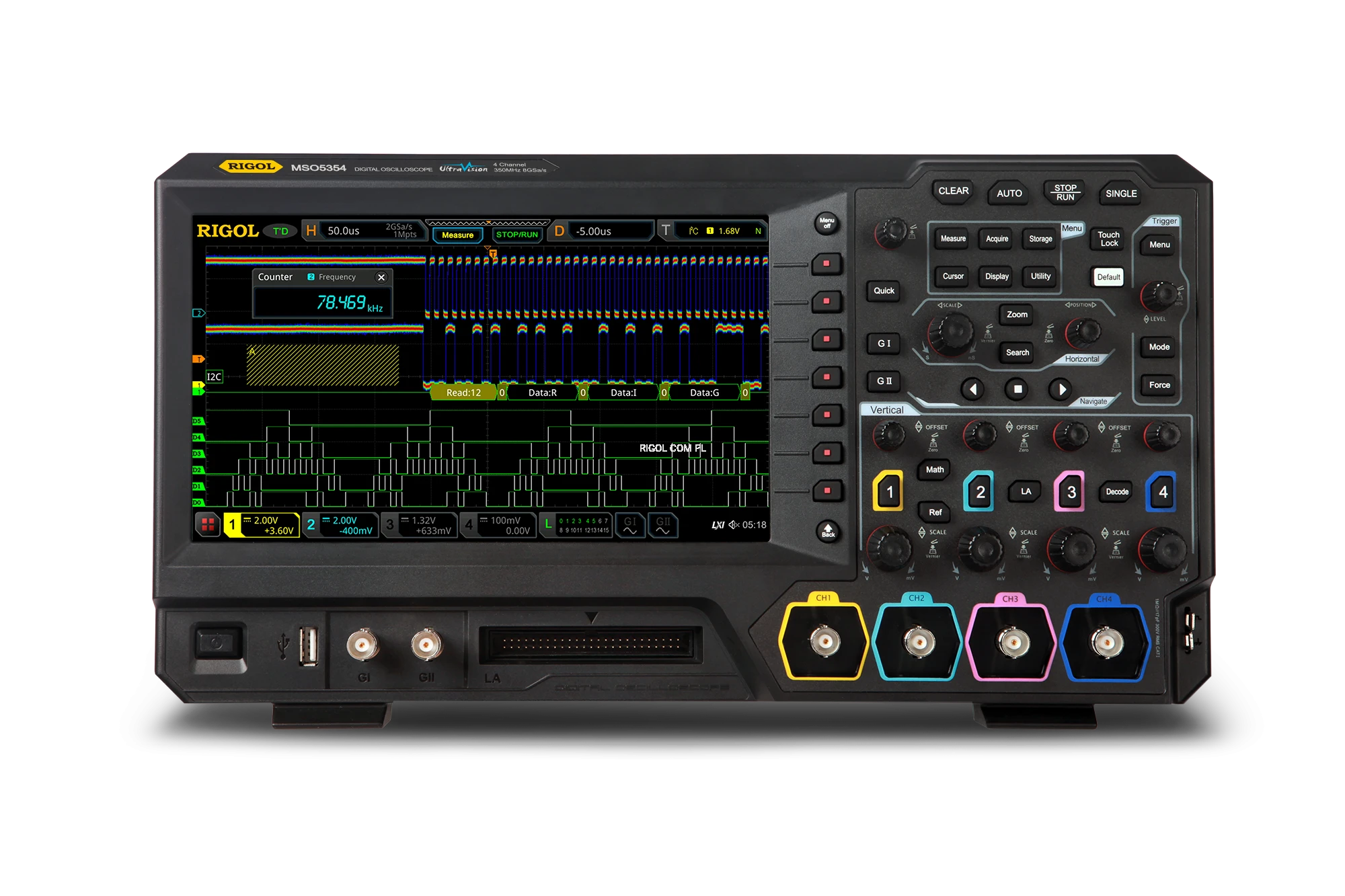

Oscyloskop cyfrowy RIGOL MSO5104 100MHz 4kanały seria MSO5000

7w1: 1. oscyloskop cyfrowy, 2. analizator logiczny, 3. analizator widma, 4. generator arbitralny (opcja), 5. woltomierz DC/AC, 6. Licznik częstotliwości, 7. Analizator magistral (opcja) (Analiza protokołów, generator funkcyjny, analiza mocy)

Przejdź do pełnego opisu

5 928,60 zł

Ilość

szt.

Dostępność:

dostępny

Dostawa

od 0,00 zł - Paczkomaty Inpost

Czas wysyłki: 1 - 3 dni

Parametry_osc

Pasmo przenoszenia 100 MHz
Ilość kanałów 4+16 logicznych
Maks. częstotliwość próbkowania 8GSa/s
Pamięć maks. 200 Mpkt
Wyświetlacz 9"

Opis

Kup oscyloskop z serii MSO5000 i otrzymasz MSO5000-BND za darmo!

Przy zakupie oscyloskopu z serii MSO5000, wymienione opcje zostaną w nim zaprogramowane gratis.

Bundle zawiera:

RIGOL MSO5000-COMP
RIGOL MSO5000-EMBD
RIGOL MSO5000-AUTO
RIGOL MSO5000-FLEX
RIGOL MSO5000-AUDIO
RIGOL MSO5000-AERO
RIGOL MSO5000-PWR
MSO5000-AWG Dwukanałowy generator przebiegów arbitralnych 25 MHz

*Promocja ważna przy zakupie nowego oscyloskopu z serii MSO5000

*Promocja ważna do 31.12.2026

Przegląd produktu

Oscyloskopy cyfrowe serii MSO5000 są wydajnymi i ekonomicznymi oscyloskopami cyfrowymi opartymi na technologii RIGOL UltraVision II generacji.

Kluczowe cechy

Pasmo 100 MHz (możliwość rozszerzenia)
4 kanały analogowe (możliwość rozszerzenia do 16 cyfrowych z sondą PLA2216)
Pamięć 200 Mpkt (opcja)
Próbkowanie 8 GSa/s
350 MHz sondy pasywne do każdego kanału
Pamięć akwizycji do 200 Mpkt (OPCJA)
Wysoka prędkość odświeżania przebiegów (powyżej 500,000 wfm/s)
Automatyczny pomiar 41 parametrów przebiegu; pomiar z pełnej pamięci
Wyzwalanie i dekodowanie różnych magistral szeregowych
Możliwość nagrywania i odtwarzania do 450,000 ramek przebiegów
Przyciski do szukania i nawigacji oraz tabela zdarzeń
Oprogramowanie do zaawansowanej analizy mocy (OPCJA)
Zawiera 7 przyrządów w 1, oscyloskop cyfrowy, analizator logiczny, analizator widma, generator arbitralny, multimetr cyfrowy, częstościomierz i analizator magistral
9-calowy pojemnościowy wyświetlacz z funkcją multi-touch, 256-poziomowa gradacja intensywności przebiegu
Dostępne interfejsy komunikacyjne: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT, USB-GPIB
Zdalne sterowanie przez przeglądarkę
Możliwość upgrade'u urządzenia on-line
Nowatorska konstrukcja

Karta katalogowa Instrukcja programowania Instrukcja obsługi Skrócona instrukcja

Specyfikacja

Modele	MSO5072	MSO5074	MSO5102	MSO5104	MSO5204	MSO5354
Pasmo	70 MHz		100 MHz		200 MHz	350 MHz
Czas narastania (typowy)	≤5 ns	≤5 ns	≤3,5 ns	≤3,5 ns	≤1,75 ns	≤1 ns
Liczba kanałów wejściowych i wyjściowych	2	4	2	4	4	4
	16 kanałów cyfrowych (wymagana sonda PLA2216)
	Dwukanałowy generator arbitralny (wymagana opcja MSO5000-AWG)
Próbkowanie	w czasie rzeczywistym
Maksymalna częstotliwość próbkowania kanału analogowego	MSO5354/MSO5204/MSO5104/MSO5074: 8 GSa/s (jeden kanał), 4 GSa/s (2 kanały), 2 GSa/s (wszystkie kanały) MSO5102/MSO5072: 8 GSa/s (jeden kanał), 2 GSa/s (wszystkie kanały)
Maksymalna pamięć akwizycji	Kanały analogowe: 200 Mpkt (jeden kanał), 100 Mpkt (dwa kanały, 50 Mpkt (wszystkie kanały)
Maksymalna pamięć akwizycji	Kanały cyfrowe: 25 Mpkt (wszystkie kanały)
Maksymalna częstotliwość odświeżania przebiegów	≥500 000 wfms/s
Sprzętowe nagrywanie i odtwarzanie przebiegów w czasie rzeczywistym	≥450 000 wfms (jeden kanał)
Detekcja szczytu	Wychwytywanie 500 ps glitch'y na wszystkich podstawach czasu
Rozmiar i typ wyświetlacza	9-calowy pojemnościowy wielo-dotykowy ekran
Rozdzielczość wyświetlacza	WVGA 1024×600

Prezentacja funkcji

Oscyloskop cyfrowy RIGOL MSO5104 100 MHz 4 kanały seria MSO5000

Wykres Bode'a: Analiza pętli zasilacza impulsowego

Oscyloskop RIGOL MSO5000 posiada funkcję wykresu Bode'a, która w intuicyjny sposób pokazuje

krzywą testową i dane. Może to pomóc inżynierom w szybkim określeniu stabilności systemu

poprzez analizę parametrów takich jak margines fazy i margines wzmocnienia.

7 urządzeń w jednym…

Urządzenie integruje 7 niezależnych przyrządów, w tym oscyloskop, 16-kanałowy analizator logiczny,

analizator widma, generator fal arbitralnych, woltomierz cyfrowy, precyzyjny miernik

i akumulator częstotliwości oraz analizator protokołów.

Ekran dotykowy

9-calowy ekran pojemnościowy Multi Touch, obsługujący różne operacje gestów,

zapewniając użytkownikom najbardziej zoptymalizowane wrażenia z interakcji.

Zdalne sterowanie przez przeglądarkę internetową

Użytkownik musi tylko wprowadzić adres IP oscyloskopu na pasku adresu

przeglądarki internetowej, a następnie może otworzyć oprogramowanie

do zdalnego sterowania i łatwo je obsługiwać.

Wsparcie do 450000 klatek hardware'owych Waveform Recording Analysis

Hardware'owa funkcja nagrywania przebiegów przyjmuje technologię segmentowego

przechowywania danych, która może selektywnie przechwytywać i przechowywać

sygnał użytkownika poprzez ustawienie warunków wyzwalania i oznaczenie czasu na sygnale,

co nie tylko zapewnia wydajność akwizycji, ale także dalej rozszerza całkowity czas obserwacji przebiegów.

Szybkość przechwytywania kształtu fali do 500000 razy na sekundę

Z szybkością przechwytywania kształtu fali do 500000 WFMS / s, znalezienie przypadkowych

zdarzeń w sygnale jest znacznie ułatwione, co poprawia wydajność inżyniera w debugowaniu.

Super wysoki współczynnik szerokości pasma próbkowania

Seria MSO5000 zapewnia częstotliwość próbkowania w czasie rzeczywistym do 8 GSa/s

przy szerokości pasma 350 MHz, ze współczynnikiem szerokości pasma próbkowania - x23,

co czyni go liderem wśród produktów oscyloskopowych tego samego poziomu.

Dodatkowo urządzenie posiada imponującą głębokość przechowywania przebiegów - 200 Mpkt.

Sprzętowe pomiary Full Memory

Jednocześnie obserwuj i dokładnie mierz sygnały o dużej różnicy częstotliwości

między dwoma kanałami. Pełny pomiar hardware'owy pamięci potrafi mierzyć

dokładną wartość częstotliwości w przebiegu z 340k narastających krawędzi.

Opcje

Opcje	Opis
1) Szeregowe wyzwalanie & Dekodowanie	MSO5000-COMP MSO5000 Analiza i wyzwalanie magistrali szeregowej RS232/UART
2) Szeregowe wyzwalanie & Dekodowanie	MSO5000-EMBD MSO5000 Analiza i wyzwalanie magistrali szeregowej I2C, SPI
3) Pamięć akwizycji	MSO5000-2RL MSO5000 Rozszerzenie pamięci akwizycji do 200 Mpkt
4) Generator arbitralny	MSO5000-AWG Dwukanałowy 25 MHz generator arbitralny
5) Upgrade liczby kanałów	MSO5000-4CH Rozszerzenie do 4 kanałów (dotyczy modeli 2-kanałowych)
6) Szeregowe wyzwalanie & Dekodowanie	MSO5000-AUTO MSO5000 Analiza i wyzwalanie magistrali szeregowej CAN, LIN
7) Szeregowe wyzwalanie & Dekodowanie	MSO5000-FLEX MSO5000 Analiza i wyzwalanie magistrali szeregowej FlexRay
8) Szeregowe wyzwalanie & Dekodowanie	MSO5000-AUDIO MSO5000 Analiza i wyzwalanie magistrali szeregowej I2S
9) Szeregowe wyzwalanie & Dekodowanie	MSO5000-AERO MSO5000 Analiza i wyzwalanie magistrali szeregowej MIL-STD-1553
10) Analiza mocy	MSO5000-PWR MSO5000 Opcja zaawansowanych pomiarów mocy
11) Bundle	MSO5000-BND MSO5000 Opcja zbiorcza zawierająca opcje: PWR, AWG i wszystkie opcje dekodowania
12) Upgrade pasma	MSO5000-BW0T1 MSO5000 Upgrade pasma z 70 MHz do 100 MHz
13) Upgrade pasma	MSO5000-BW0T2 MSO5000 Upgrade pasma z 70 MHz do 200 MHz
14) Upgrade pasma	MSO5000-BW0T3 MSO5000 Upgrade pasma z 70 MHz do 350 MHz
15) Upgrade pasma	MSO5000-BW1T2 MSO5000 Upgrade pasma ze 100 MHz do 200 MHz
16) Upgrade pasma	MSO5000-BW1T3 MSO5000 Upgrade pasma ze 100 MHz do 350 MHz
17) Upgrade pasma	MSO5000-BW2T3 MSO5000 Upgrade pasma z 200 MHz do 350 MHz
18) Sonda logiczna	PLA2216
