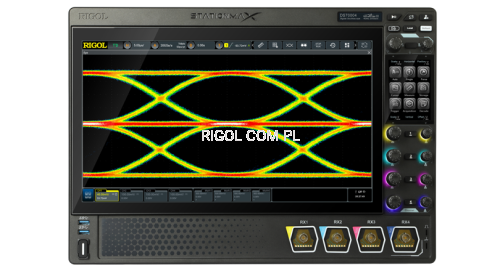

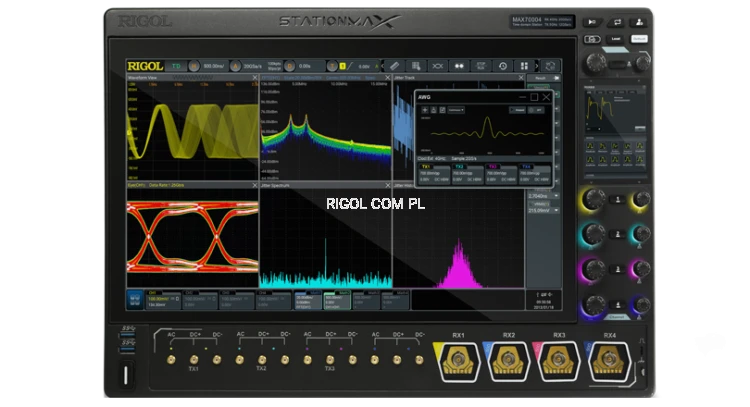

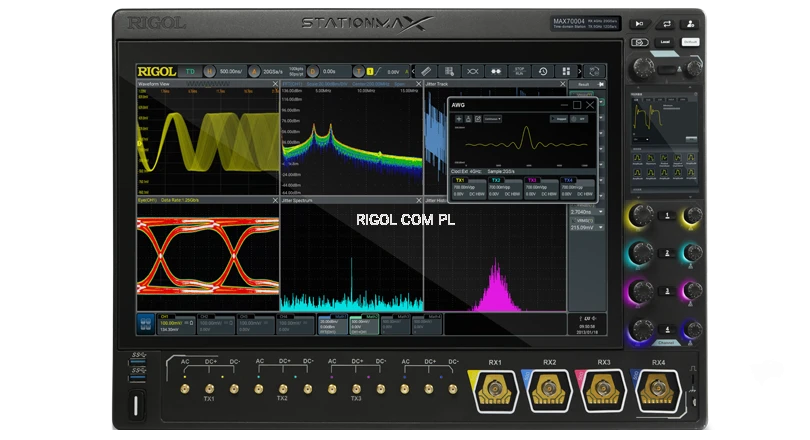

Oscyloskop cyfrowy Rigol DS70504 5GHz 4 kanały

Promocja!

Do 30.06.2025 r. zakup oscyloskop z serii RIGOL DS70000 i zaoszczędź 20%!

W celu poznania ceny produktu oraz rozszerzeń dedykowanych dla serii DS70000, prosimy o kontakt. Dane kontaktowe dostępne są w zakładce "O firmie".

Przegląd produktu

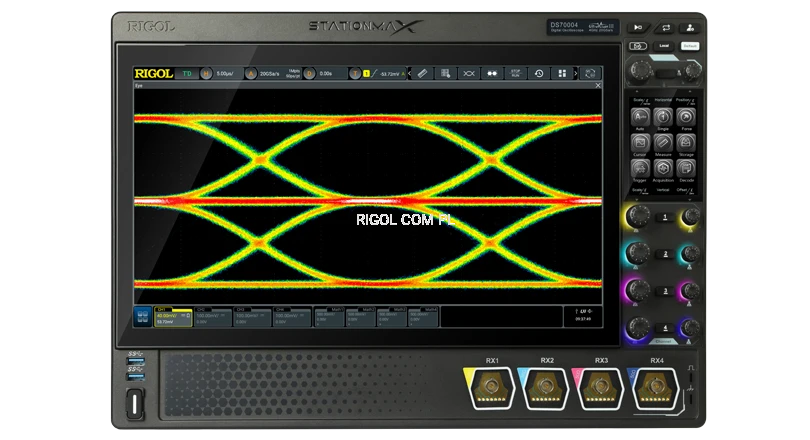

DS70000 jest pierwszym oscyloskopem z technologią UltraVision III firmy RIGOL. Łączy on wyjątkową wydajność, szybkość i możliwości analizy z zupełnie nowym designem interfejsu. Duży wyświetlacz multitouch 15,6" gwarantuje wysoką jakość wyświetlanych infromacji. Seria DS70000 reprezentuje następną iterację technologii oscyloskopów Rigol UltraVision II i technologii analizy widma w czasie rzeczywistym UltraReal, a także naszą najbardziej zaawansowaną platformę hardware w historii.

Szybkość i wydajność

Najnowsza niestandardowa technologia front-end - ASIC firmy RIGOL, pozwala na dodatkowe rozszerzenie zakresu zastosowań urządzeń z serii DS70000. Modele są dostępne w pasmach 3 GHz i 5 GHz (model DS70504 posiada pasmo 5GHz), które zawierają:

• 20 GSa/s (10 GSa/s na wszystkich kanałach)
• 4 kanały

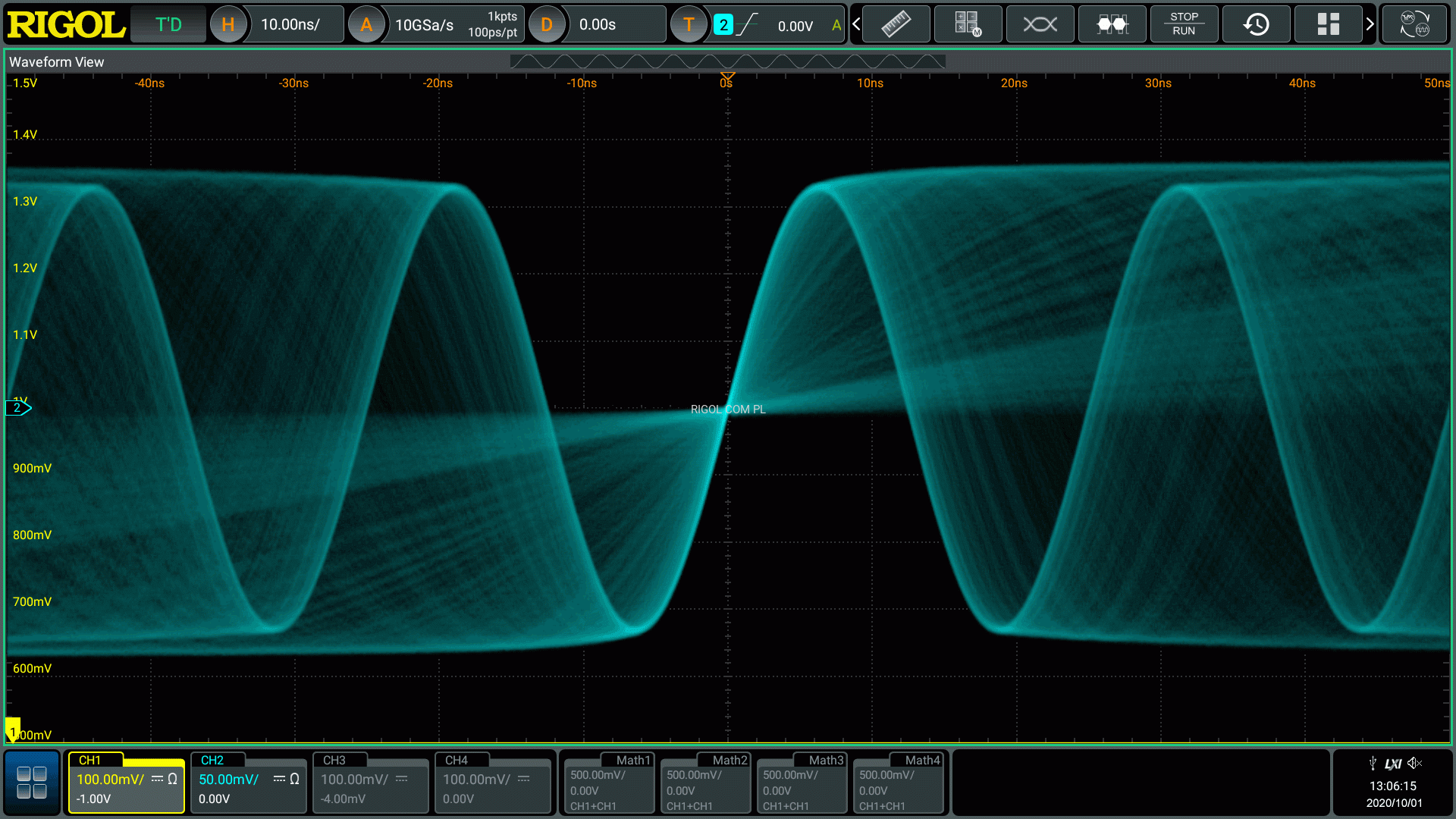

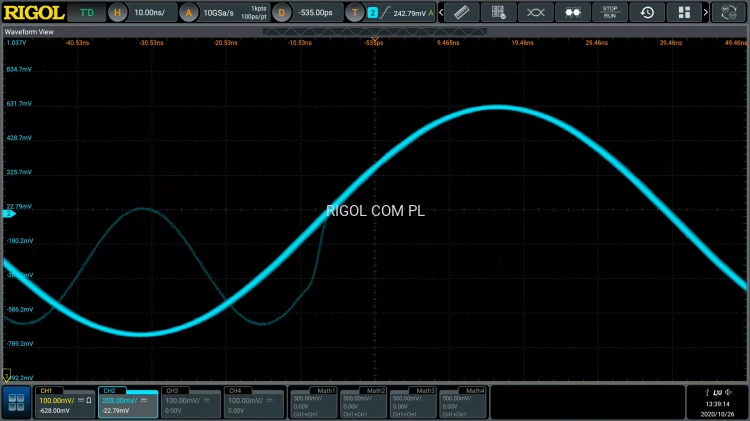

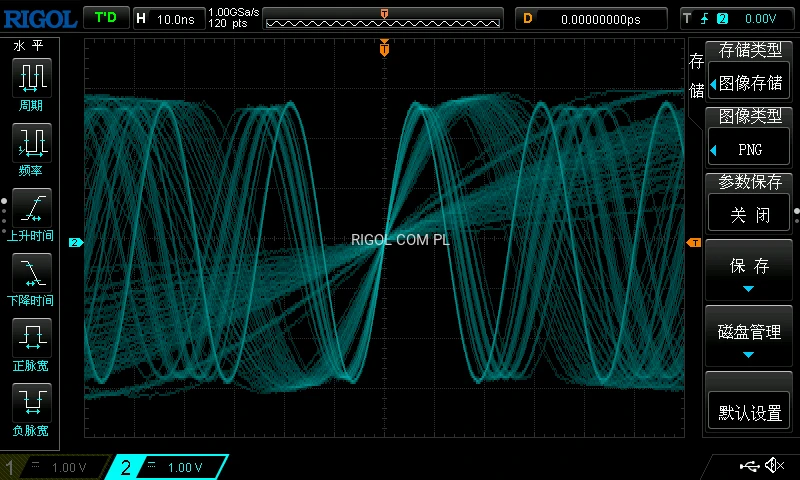

• Szybkość przechwytywania 1 miliona przebiegów na sekundę

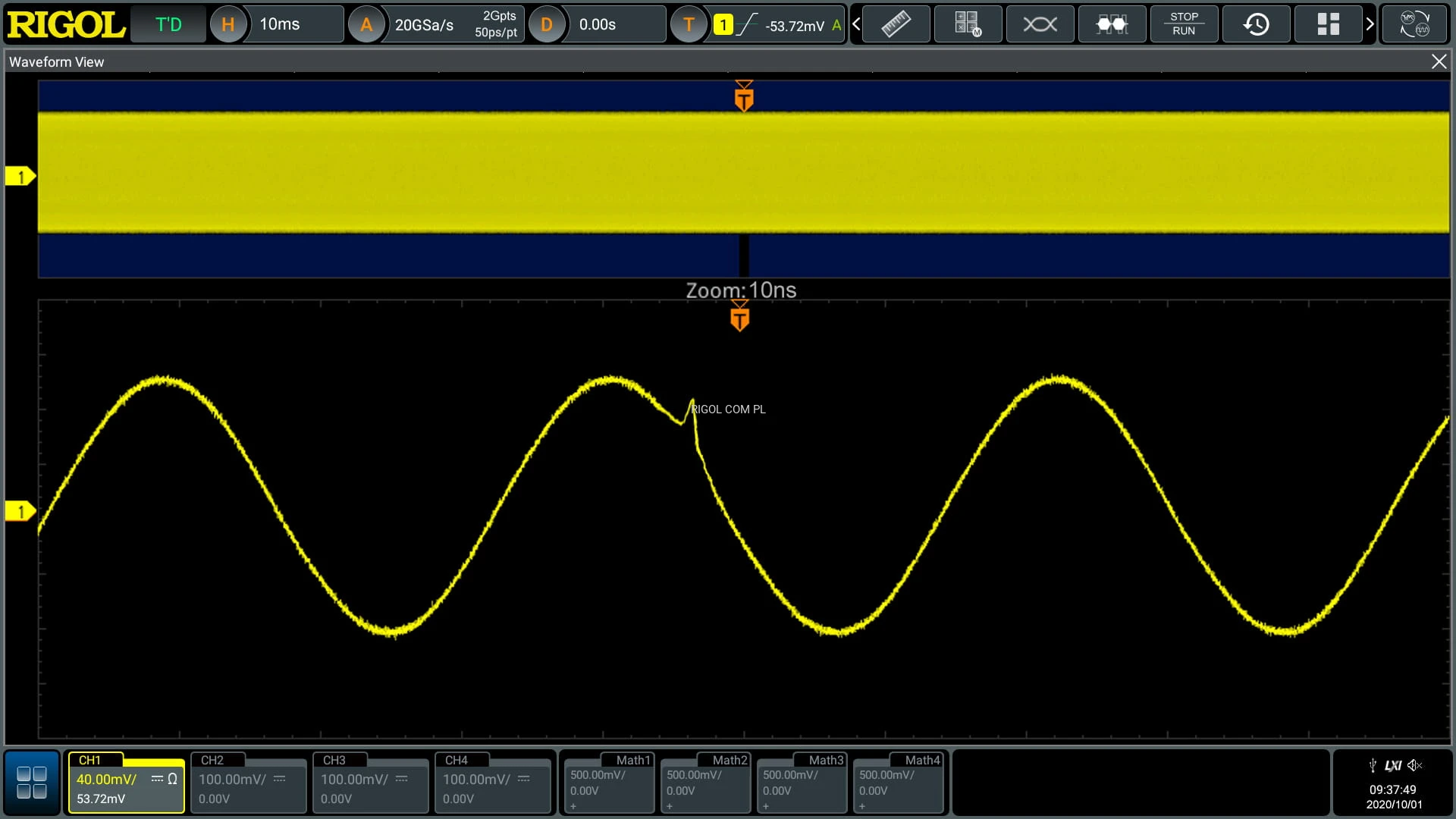

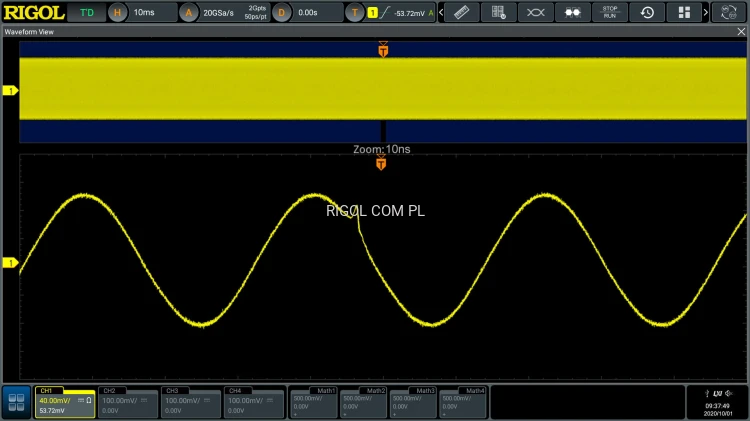

• 2 miliardy punktów pamięci (2 Gpts) (opcjonalnie) - standardowo 500MB
• 16-bitowy tryb wysokiej rozdzielczości przy niższych szerokościach pasma

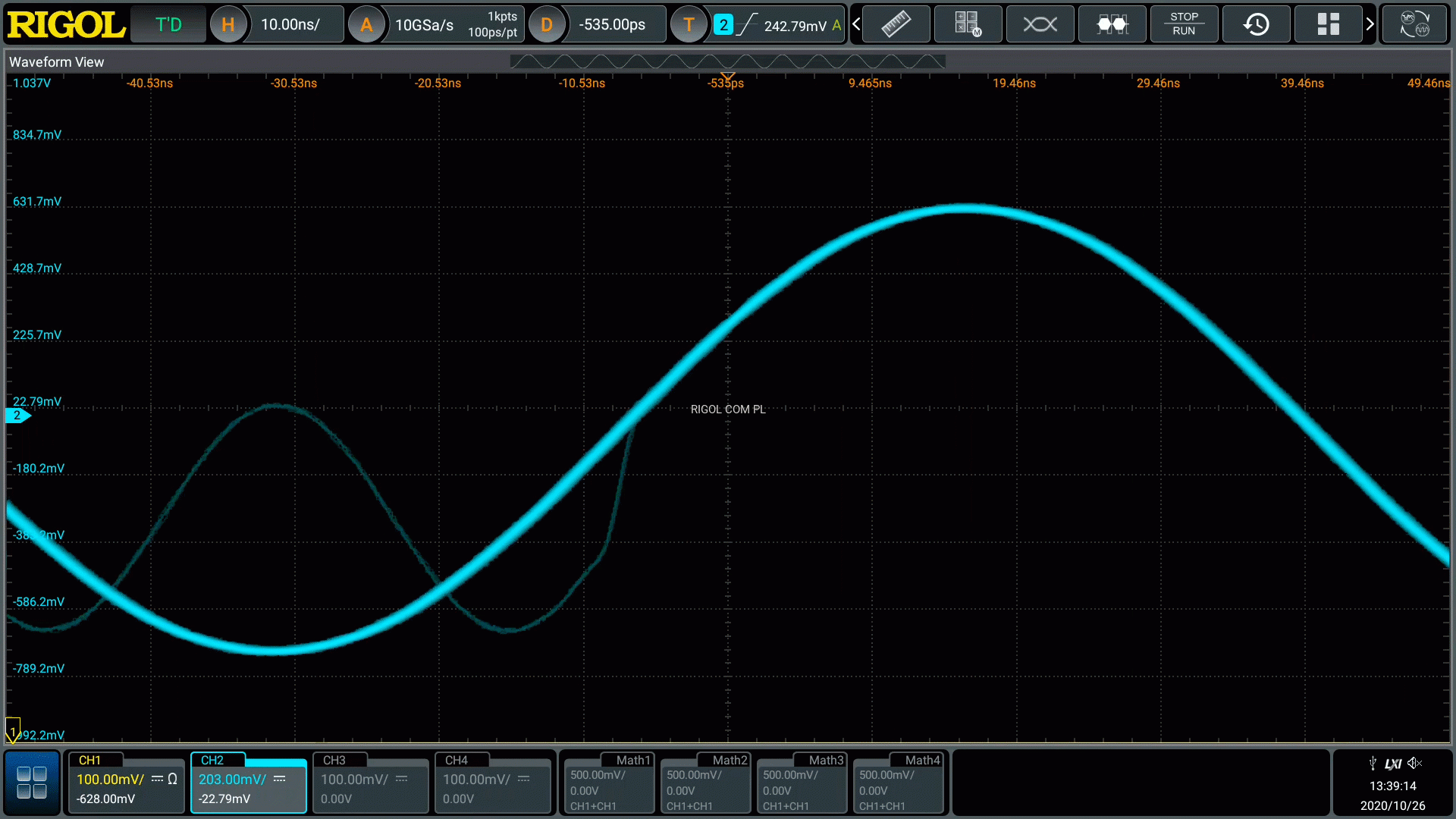

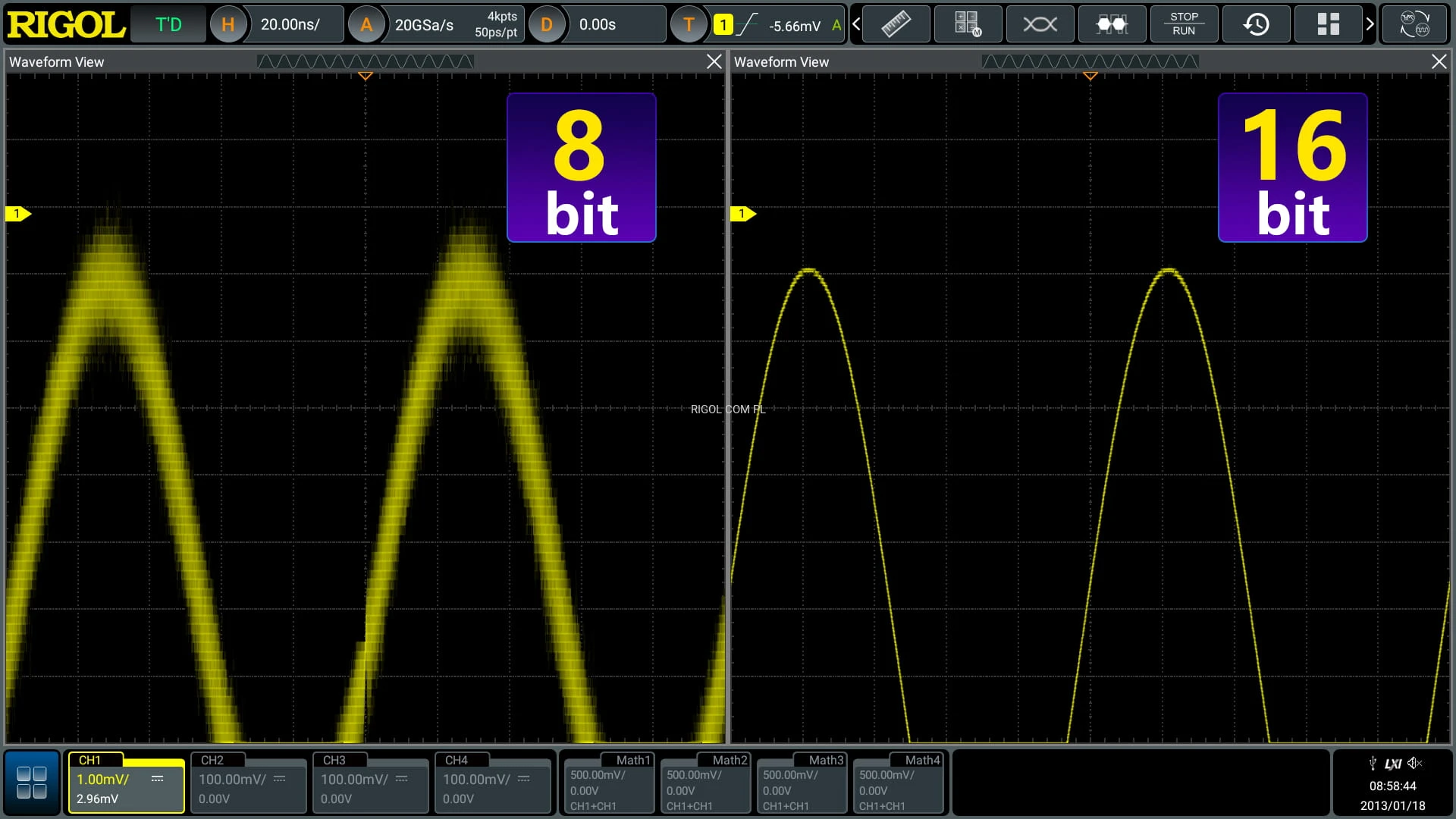

Nowa funkcja wysokiej rozdzielczości pozwala użytkownikom ustawić żądaną liczbę bitów (do 16) dla pomiaru, a następnie informuje o dostępnej szerokości pasma. Eliminuje to szumy sygnału, które mogą przysłaniać istotne wskazania w czasie testów:

Zaawansowane możliwości analizy

Urządzenia z serii DS70000 posiadają najbardziej kompleksowe możliwości debugowania i analizy:

• Wyzwalanie i dekodowanie szeregowe
• Rejestrowanie do 2 milionów przebiegów.

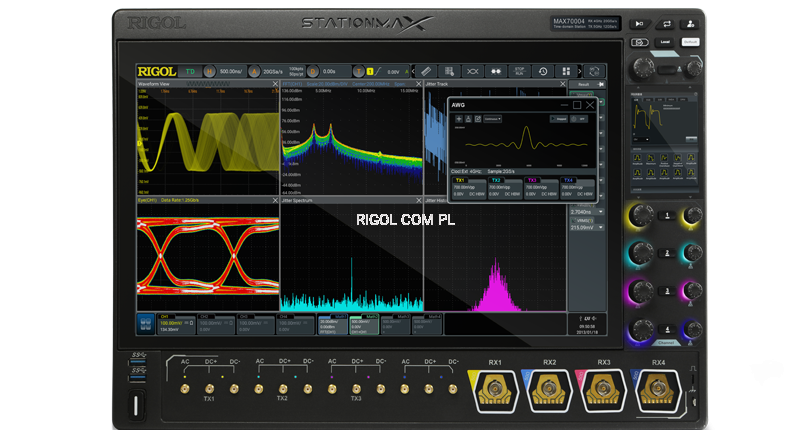

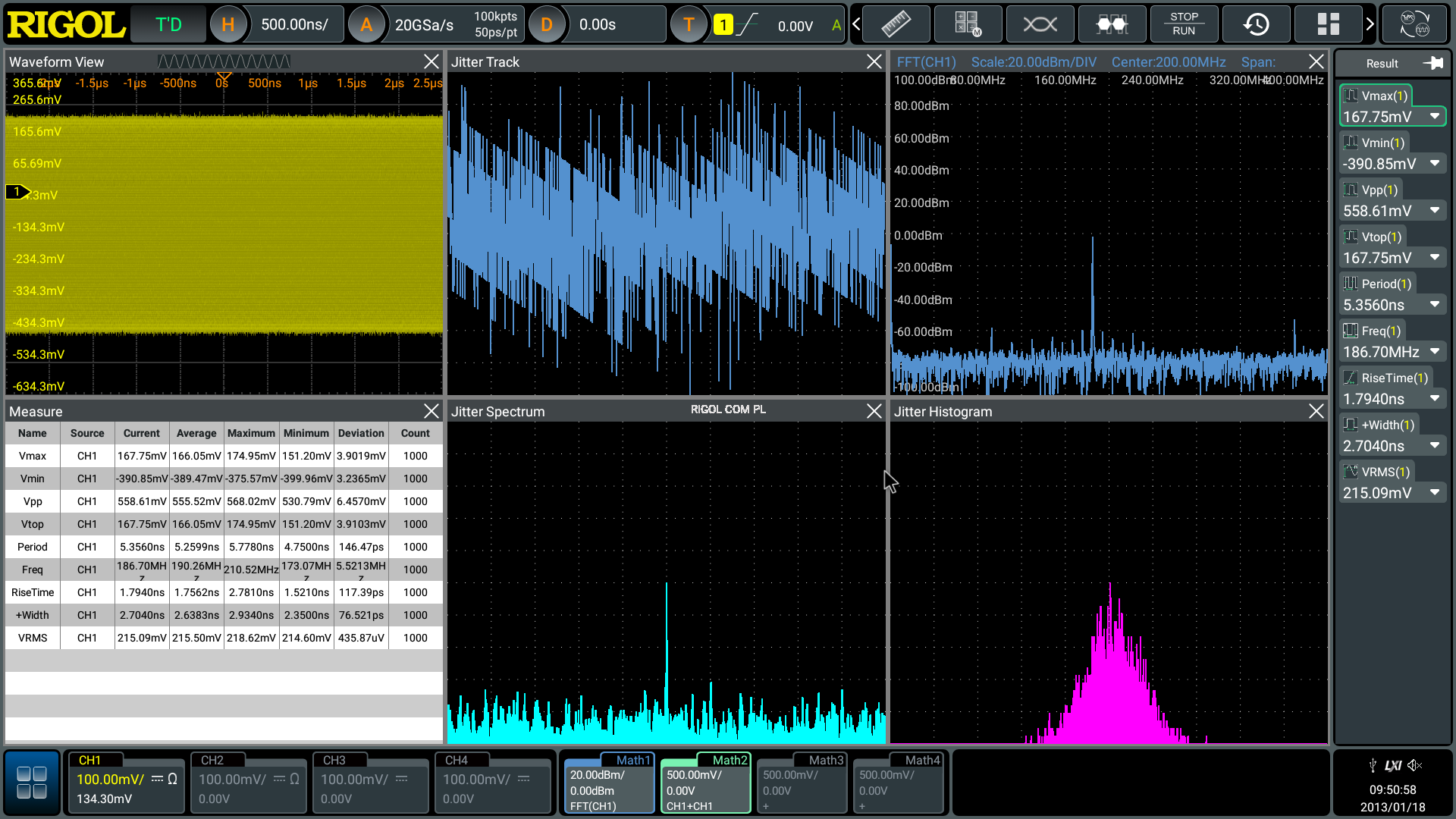

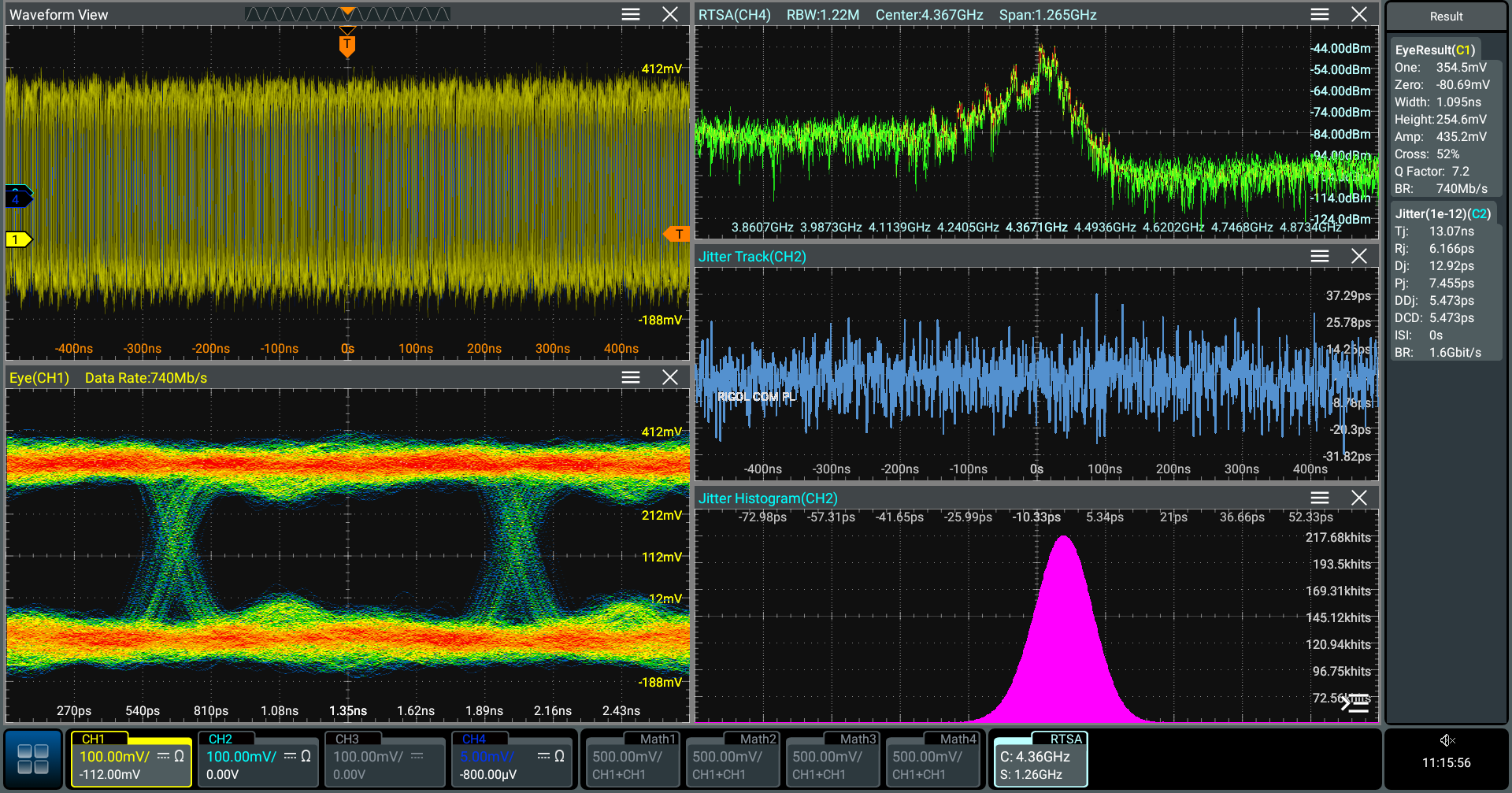

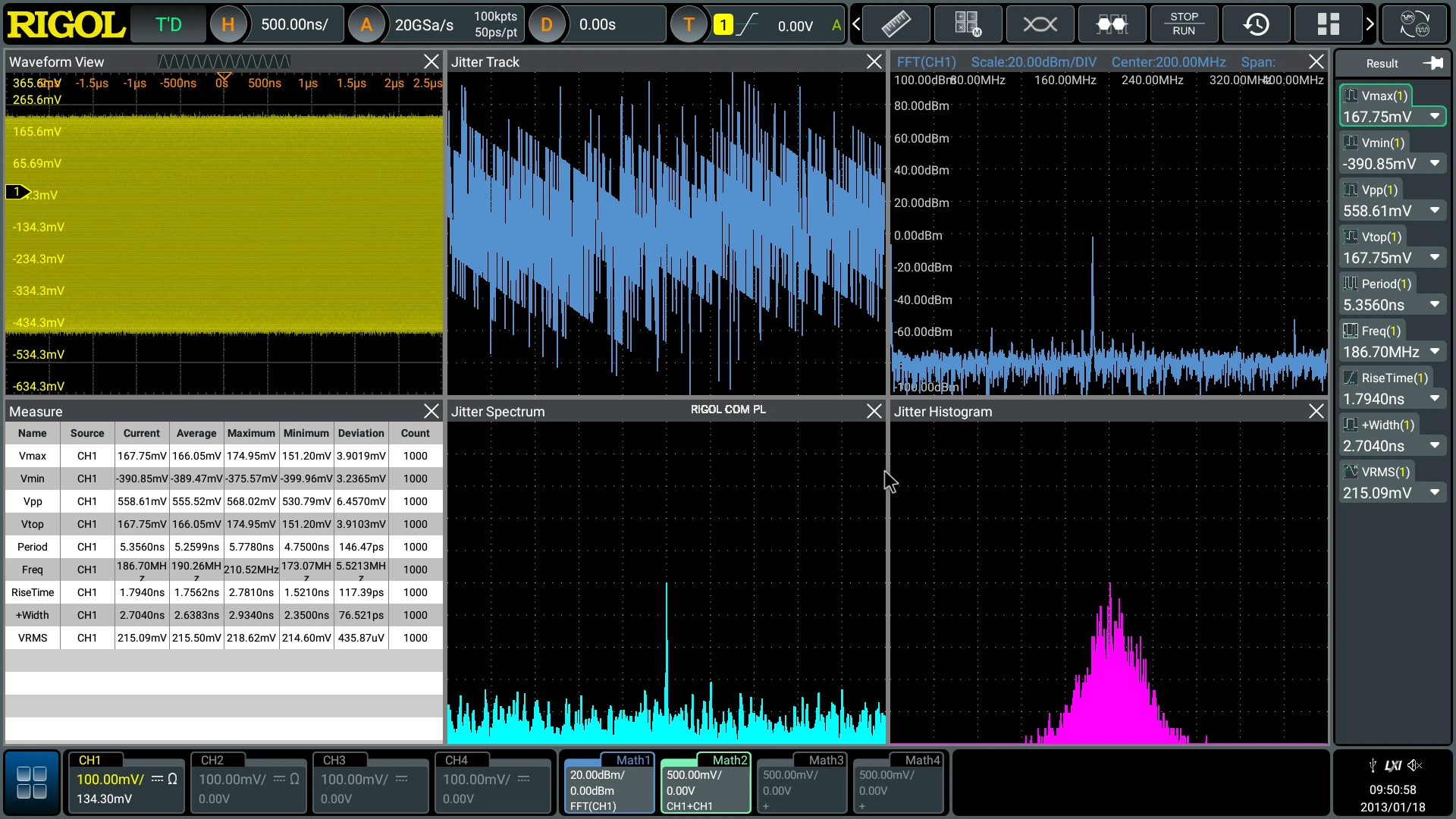

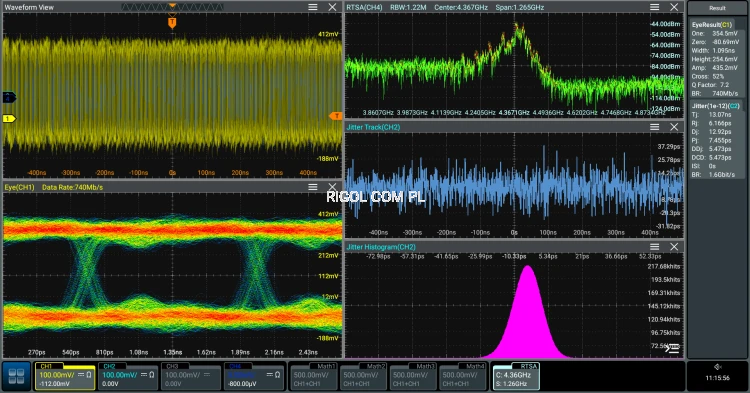

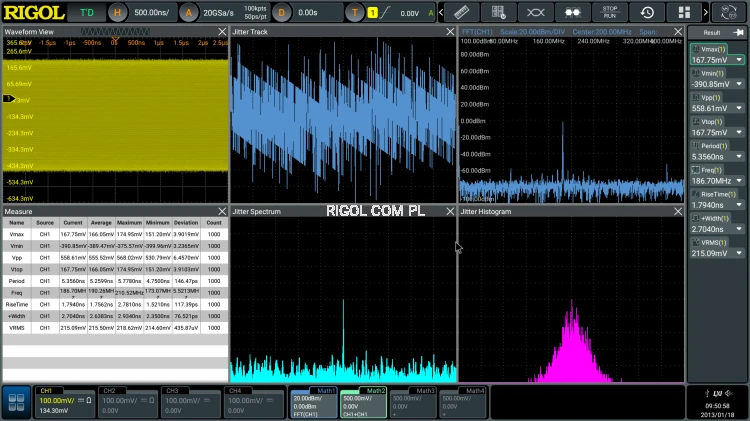

Nowy wielopanelowy interfejs ułatwia analizę poprzez wyodrębnienie interesujących nas pomiarów w osobnych oknach:

• Widok Real-Time Spectrum zbudowany w oparciu o technologię UltraReal
• Wielokrotne FFT i funkcje matematyczne
• Jitter
• Real-Time Eye
• Testy wstępne zgodności z USB 2.0
• Testy wstępne zgodności z normą 100 Base-T Ethernet

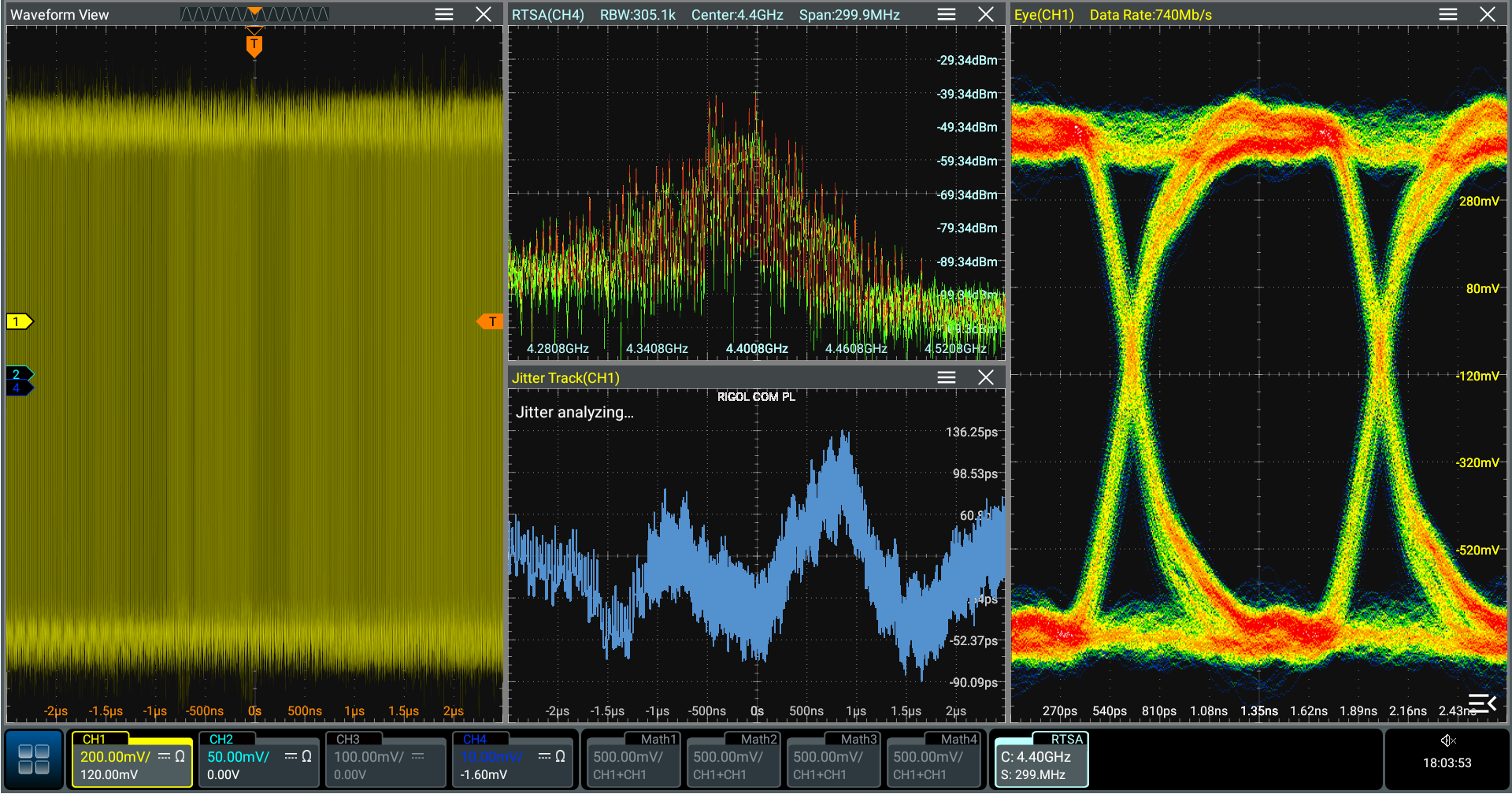

Zestaw narzędzi Real-Time Spectrum Analysis tworzy widok RF Density na jednym z kanałów analogowych z możliwością wizualizacji RF w całym paśmie jednocześnie:

Opcja Real-Time Spectrum Analysis (RTSA) umożliwia pokazywanie sygnałów szerokopasmowych w widmie.

Jest to ewolucja technologii UltraReal, która zapewnia do 40 MHz szerokości pasma w analizatorach widma czasu rzeczywistego Rigol.

Dbałość o funkcjonalność i wygodę

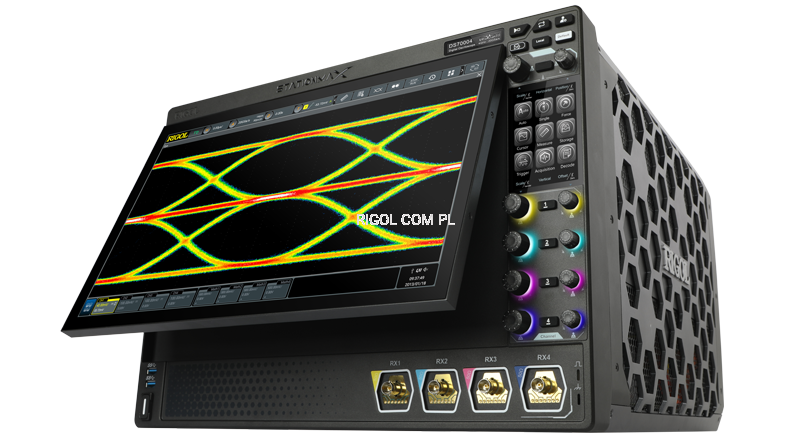

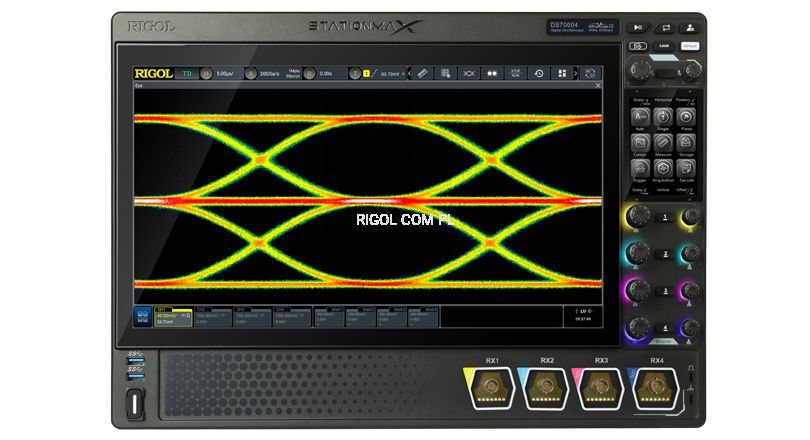

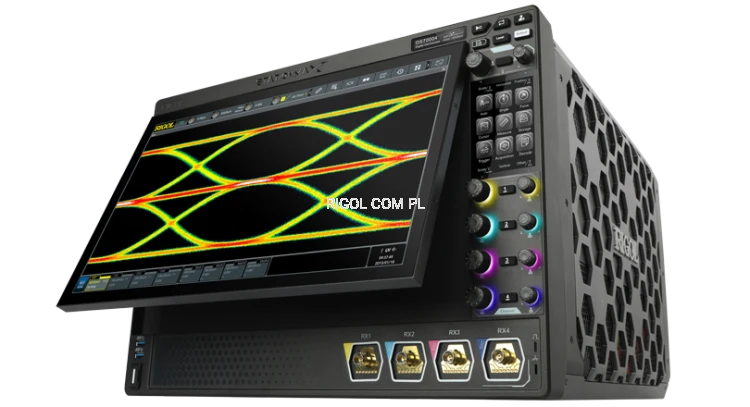

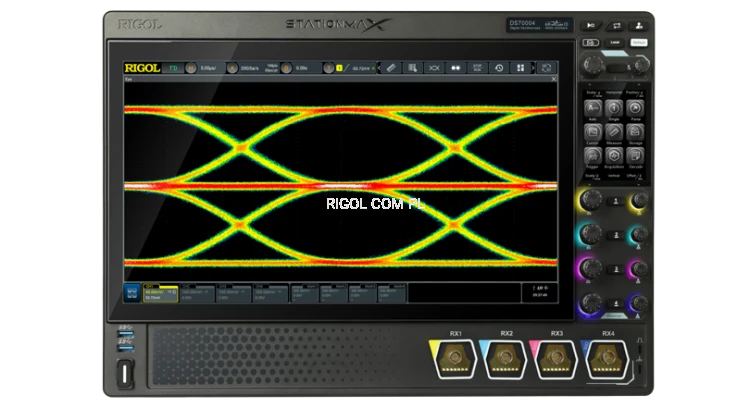

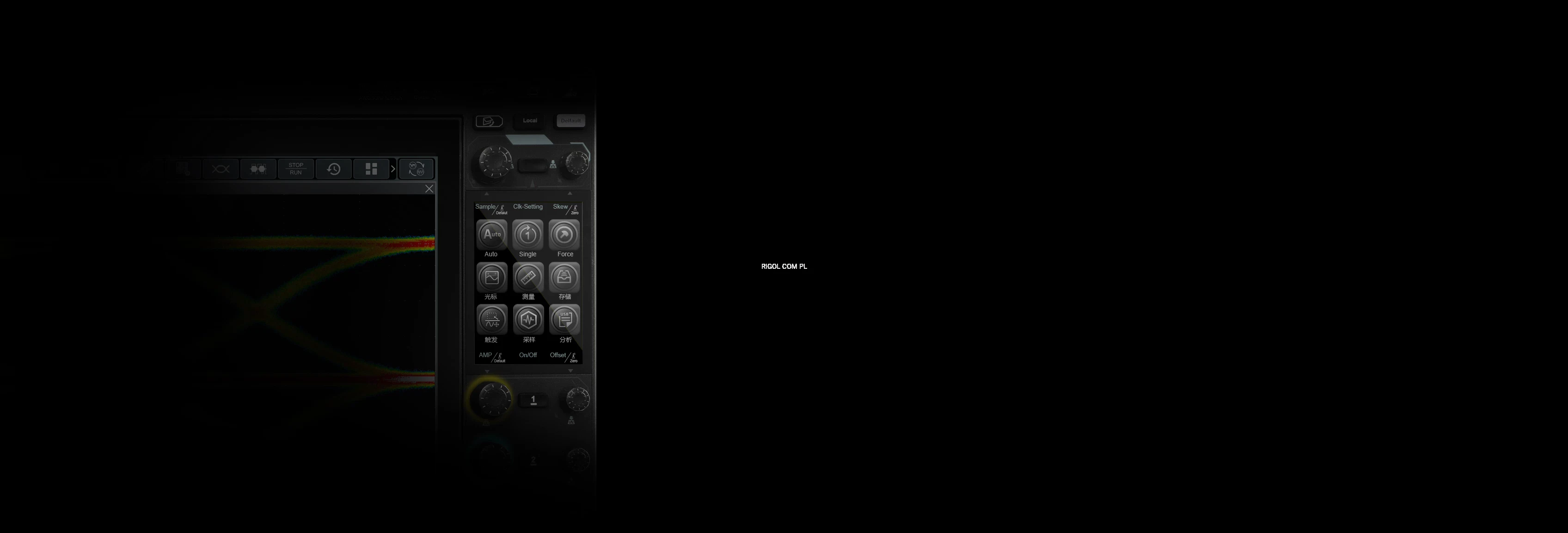

DS70000 posiada 2 oddzielne wyświetlacze dotykowe. Główny wyświetlacz o przekątnej 15,6 cala posiada elektronicznie sterowaną funkcję
pochylania dla lepszego komfortu oglądania i kontroli wyników. Drugi wyświetlacz (po prawej stronie) pozwala oddzielić menu i opcje od istotnych wyników testów. Dzięki temu interfejs stał się bardziej czytelny.

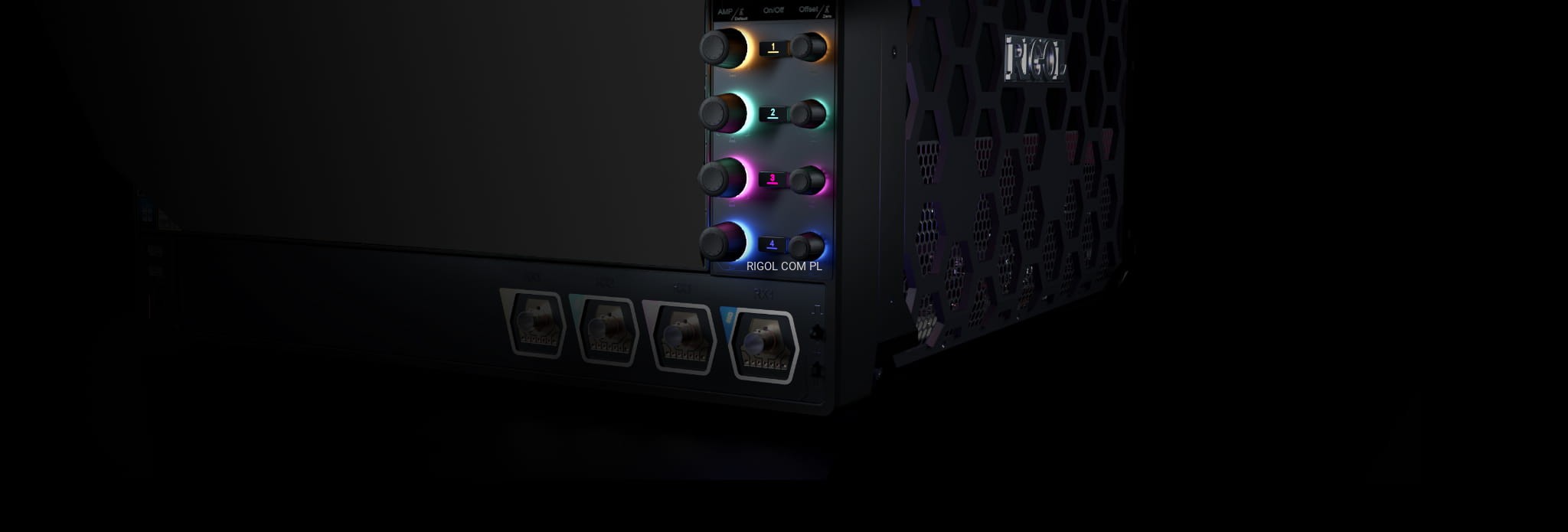

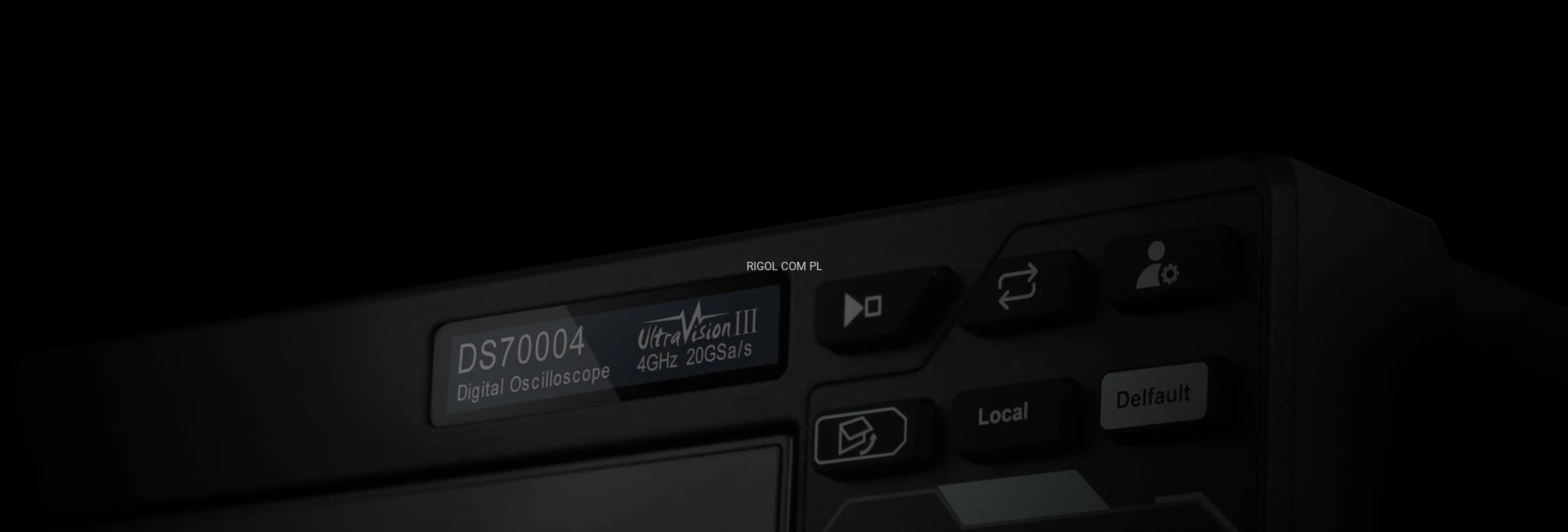

Dla inżynierów, którzy preferują kontrolę dotykową, instrument posiada oddzielne pokrętła skali i pozycji dla każdego kanału i poziomu, które są podświetlane i kodowane kolorami za pomocą szybkich aktywnych sond, w których zastosowano enkodery fotoelektryczne zapewniające płynne i długotrwałe działanie.

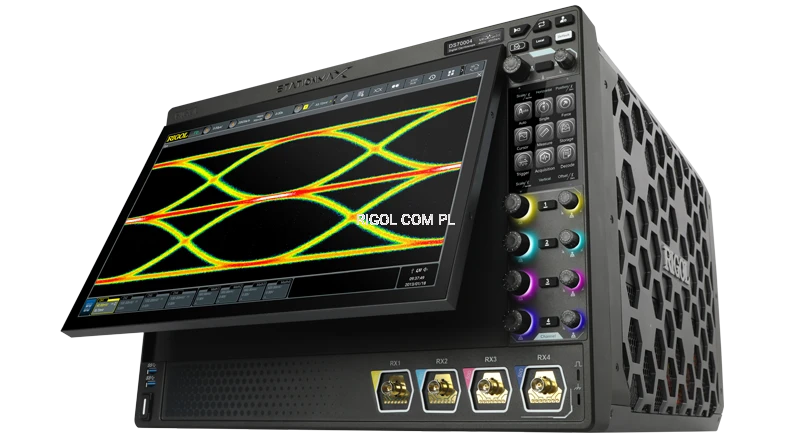

15,6 calowy ekran elektronicznie sterowany (funkcja ustawiania odpowiedniego konta nachylenia ekranu)

Dostępność danych

Jednym z kluczowych wyzwań dla inżynierów pracujących z wysokowydajnymi oscyloskopami cyfrowymi, takich jak te z serii DP70000, jest przechowywanie i dostępność danych. Wymaga to ulepszonego sprzętu cyfrowego do przechowywania, przenoszenia i organizowania pomiarów, wyników analiz, zrzutów ekranu i filmów, które będą pomocne podczas usuwania błędów i kontroli procesu. DS70000 zawiera:

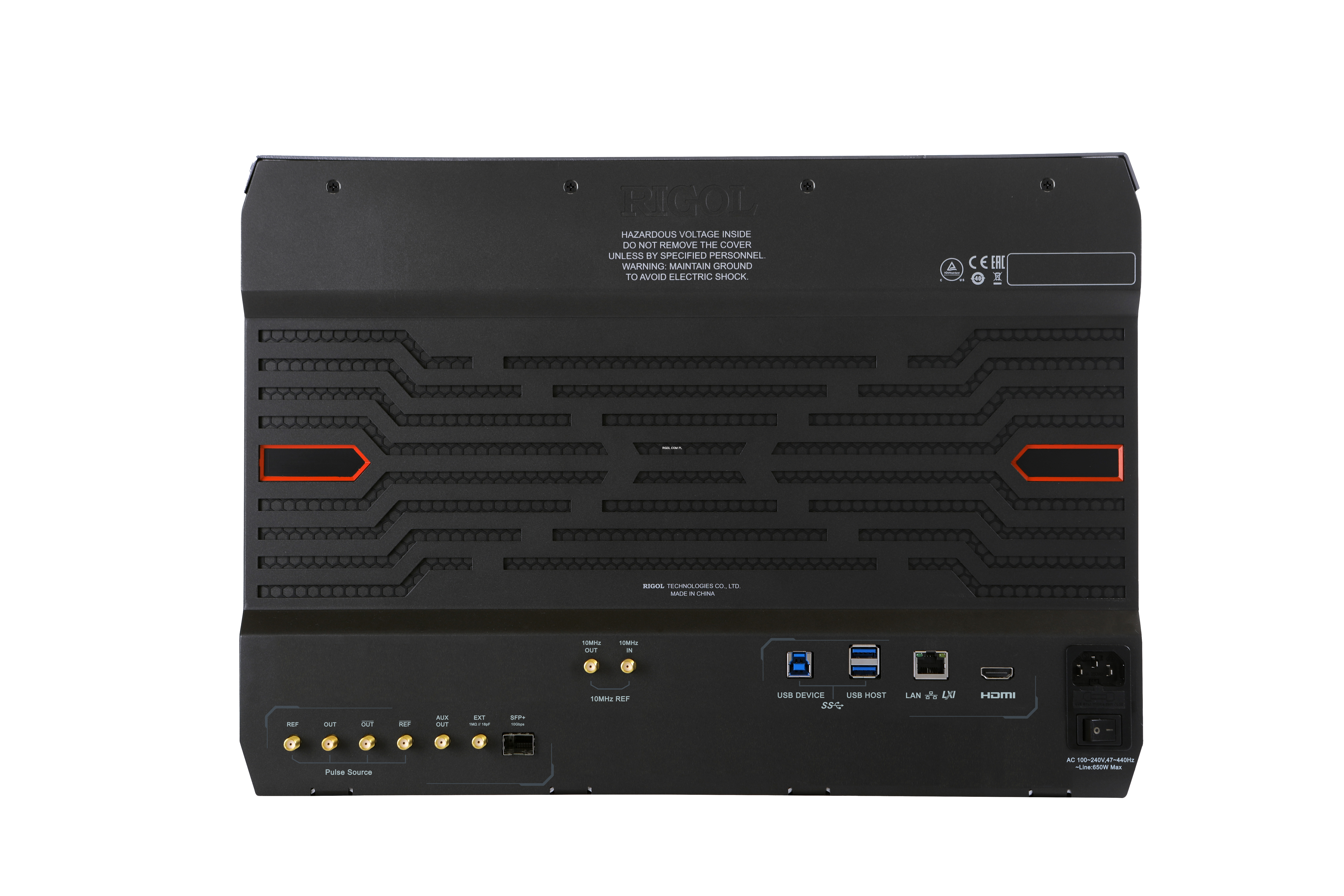

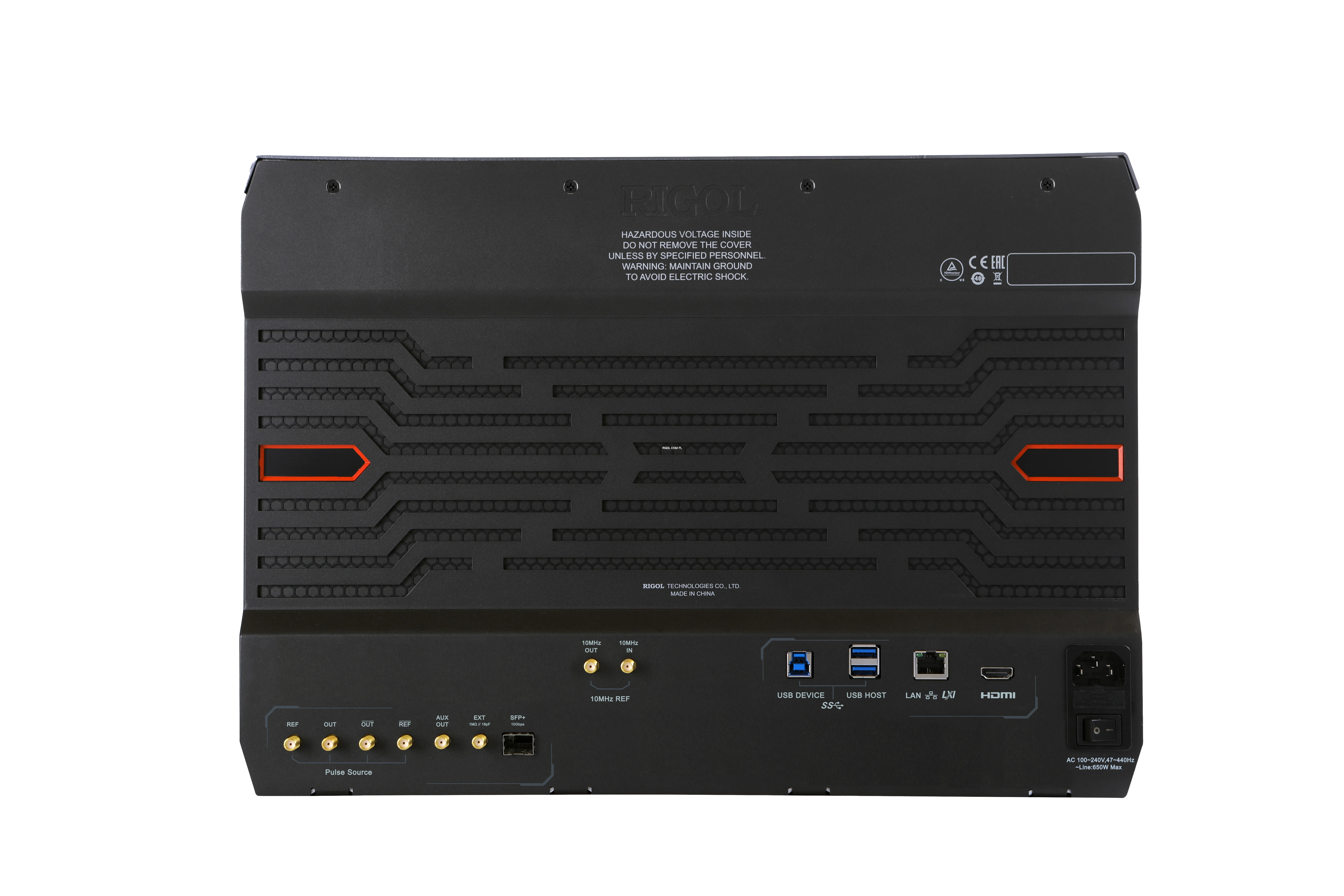

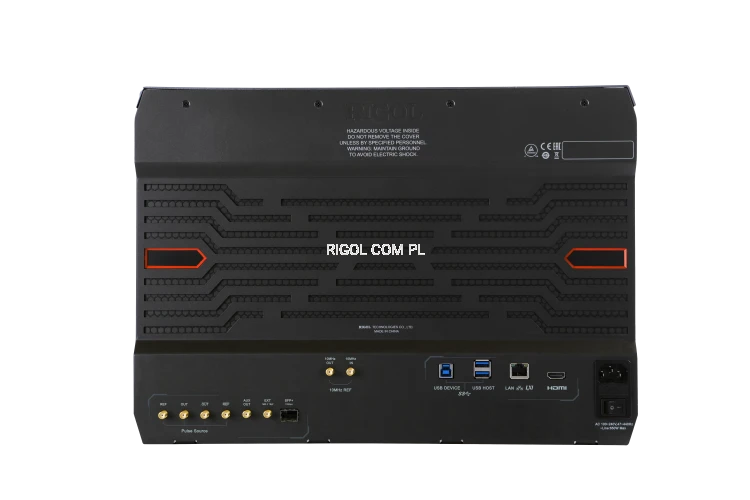

• Komunikację hosta i urządzenia przez USB 3.0
• Gigabit LAN
• Zaawansowane sterowanie przez Internet
• Udostępnianie danych przez wbudowany serwer FTP

Interfejs sieciowy dla DS70000 jest naszym najbardziej zaawansowanym narzędziem, oferującym nowe funkcje nagrywania plików filmowych bezpośrednio z poziomu przeglądarki internetowej, przesuwania okien aplikacji na wyświetlaczu oraz wysyłania poleceń programistycznych bezpośrednio do urządzenia. Oprócz tych elementów sterujących, interfejs LAN tworzy również repozytorium FTP w celu łatwego dostępu do wszystkich zapisanych danych i ustawień z dowolnego komputera w sieci. U praszcza to również licencjonowanie i aktualizacje firmware'u, które mogą być dzięki temu wykonywane bez użycia pamięci USB.

Pamięć wbudowana DS70000 - Dostęp do FTP (protokół transferu plików) przez gigabitową sieć LAN

Sondy

Dostępne są również nowe aktywne sondy różnicowe w modelach 3,5 i 7 GHz. Zapewnia to doskonałe pomiary 3 i 5 GHz z ich użyciem. Sondy posiadają również automatyczną kontrolę odstępów z 3 ustawieniami definiowanymi przez użytkownika po naciśnięciu przycisku, lampkę roboczą informującą o gotowości sondy oraz automatyczne diody LED z kodowaniem kolorystycznym pomagającym w zlokalizowaniu odpowiedniego sygnału na wyświetlaczu.

Modele:

• PVA8350 (aktywna sonda różnicowa do 3.5 GHz)
• PVA8700 (aktywna sonda różnicowa do 7 GHz)

Oscyloskopy z serii DS70000 są kompatybilne również z innymi sondami Rigol.
