Oscyloskop cyfrowy Rigol DS81004 10GHz 4 kanały

W celu poznania ceny produktu oraz rozszerzeń dedykowanych dla serii DS80000, prosimy o kontakt. Dane kontaktowe dostępne są w zakładce „O firmie”.

Przegląd produktu

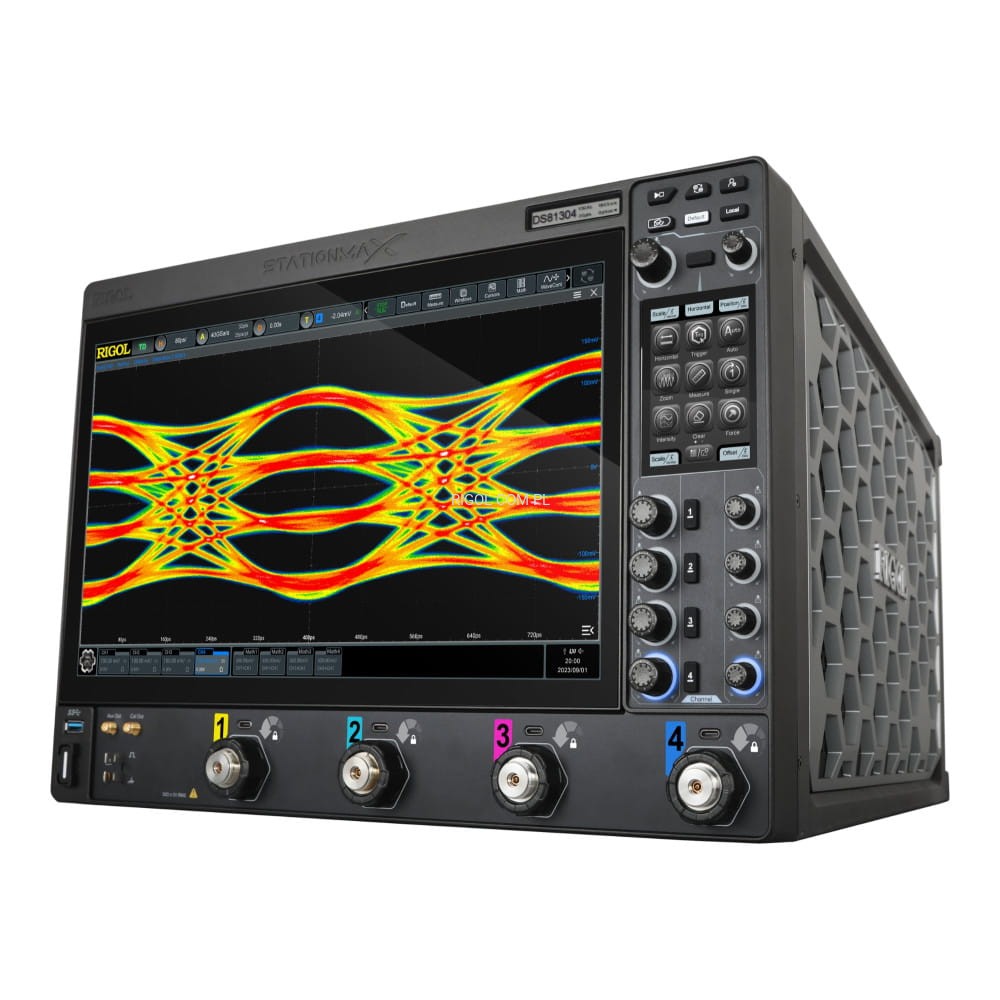

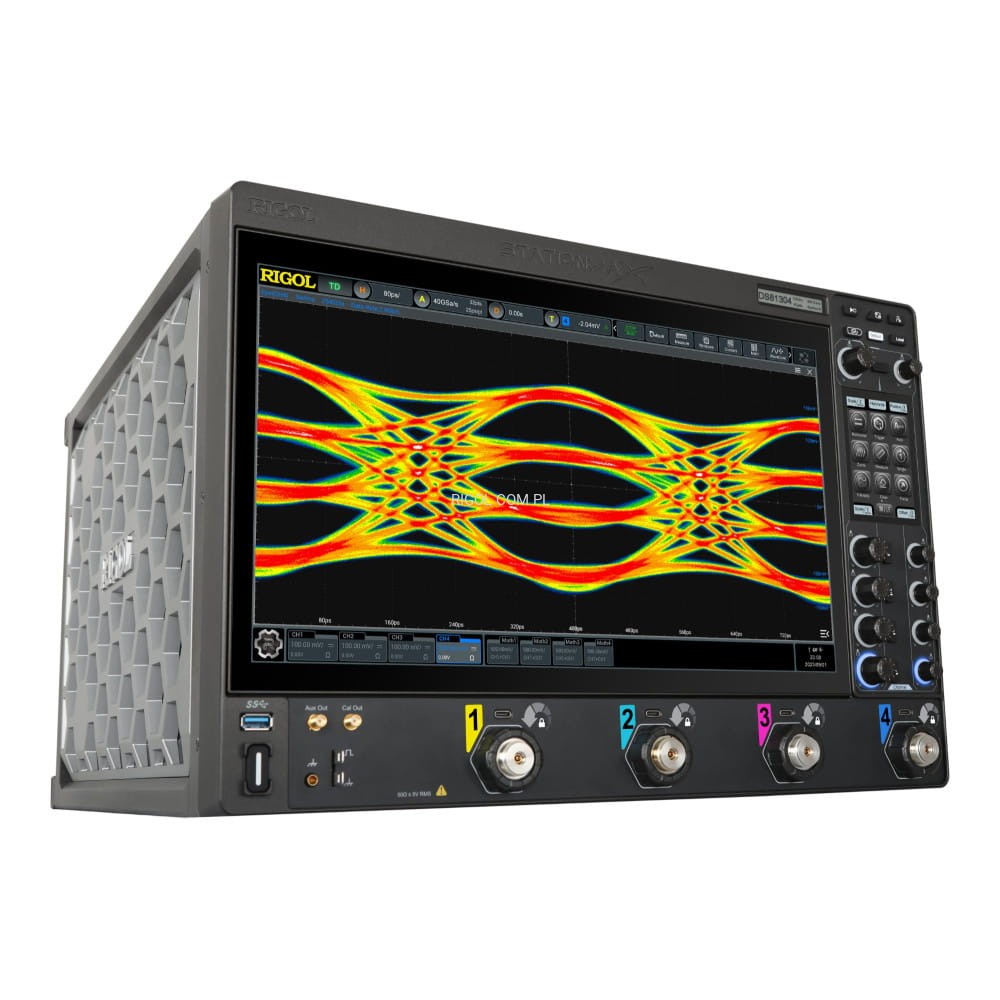

RIGOL DS81004 to cyfrowy oscyloskop czasu rzeczywistego przeznaczony do zaawansowanej analizy sygnałów o dużej szybkości. Dzięki analogowej szerokości pasma 10 GHz, częstotliwości próbkowania 40 GSa/s w czasie rzeczywistym na każdym z 4 niezależnych kanałów analogowych i głębokości pamięci do 4 Gpkt (opcjonalnie), DS81004 zapewnia wyjątkową wierność i szczegółowość sygnału. Wyposażony jest w 15,6-calowy pojemnościowy ekran wielodotykowy z elektronicznym pochyleniem, intuicyjną obsługą gestów i wielopanelowym okienkowaniem dla wydajnego przepływu pracy. Oscyloskop obsługuje zaawansowane funkcje analizy, w tym testowanie zgodności z protokołami (USB2.0, Ethernet, motoryzacja, audio, lotnictwo), wykres oka w czasie rzeczywistym i analizę jittera oraz wyzwalanie/dekodowanie magistrali szeregowej dla protokołów takich jak RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S i MIL-STD-1553 (opcjonalnie). Jego solidny system akwizycji, wysoka rozdzielczość pionowa (do wyboru 8-16 bitów) oraz wszechstronne możliwości pomiarowe i matematyczne sprawiają, że jest on idealny do badań i rozwoju, szybkiego projektowania cyfrowego i weryfikacji zgodności w sektorach takich jak półprzewodniki, komunikacja, motoryzacja i lotnictwo.

Kluczowe cechy

Modele z serii DS80000 są dostępne w kilku wariantach pasmach przenoszenia i zawierają:

• 4 kanały analogowe z interfejsem SmartProbe 2.0, 1 kanał EXT
• Szerokość pasma kanału analogowego: maks. 13 GHz
  • (6GHz, 8GHz, 10GHz, 13GHz)
• Częstotliwość próbkowania do 40 GSa/s (na wszystkich kanałach)
• Maks. Głębokość pamięci 500 Mpkt (standard). 2 Gpkt (opcja) lub 4 Gpkt (opcja)
• Maks. szybkość przechwytywania przebiegu: 250 000 wfms/s
• Rozdzielczość pionowa: 8-16 bitów z możliwością regulacji
• Zakres czułości pionowej: 1 mV/div do 1 V/div (50 Ω)
• Zakres podstawy czasu: 20 ps/div do 1 ks/div
• Przyrząd N-w-1, w tym oscyloskop cyfrowy, woltomierz cyfrowy, 8-cyfrowy licznik częstotliwości
  i sumator oraz analizator protokołów (opcja)
• Różne funkcje wyzwalania: Zone trigger, Edge trigger, Pulse trigger, Slopetrigger, Video trigger,
  Pattern trigger, Duration trigger, Timeout trigger, Runttrigger, Window trigger, Delay trigger,
  Setup/Hold trigger, Nth Edge trigger, RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S oraz MILSTD-
  1553
• Różne dekodowania magistrali szeregowej (opcja): RS232/UART, I2C, SPI, CAN, CAN-FD, FlexRay, LIN, I2S, MILSTD-
  1553, USB2.0; 4 kanały dekodowania
• Obsługa funkcji analizy zgodności z protokołami Ethernet, USB2.0 i innymi
• Automatyczny pomiar 41 parametrów przebiegu; funkcja pomiaru sprzętowego z pełną pamięcią
• Różne operacje matematyczne: A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln,
  Exp, Abs, AX+B, LowPass, HighPass, BandPass i BandStop wbudowane funkcje wyszukiwania wartości szczytowych
• Wykres oka i analiza jittera w czasie rzeczywistym (opcja)
• Funkcje nagrywania i odtwarzania maksymalnie 2 000 000 klatek sprzętowego przebiegu w czasie rzeczywistym i bez przerwy

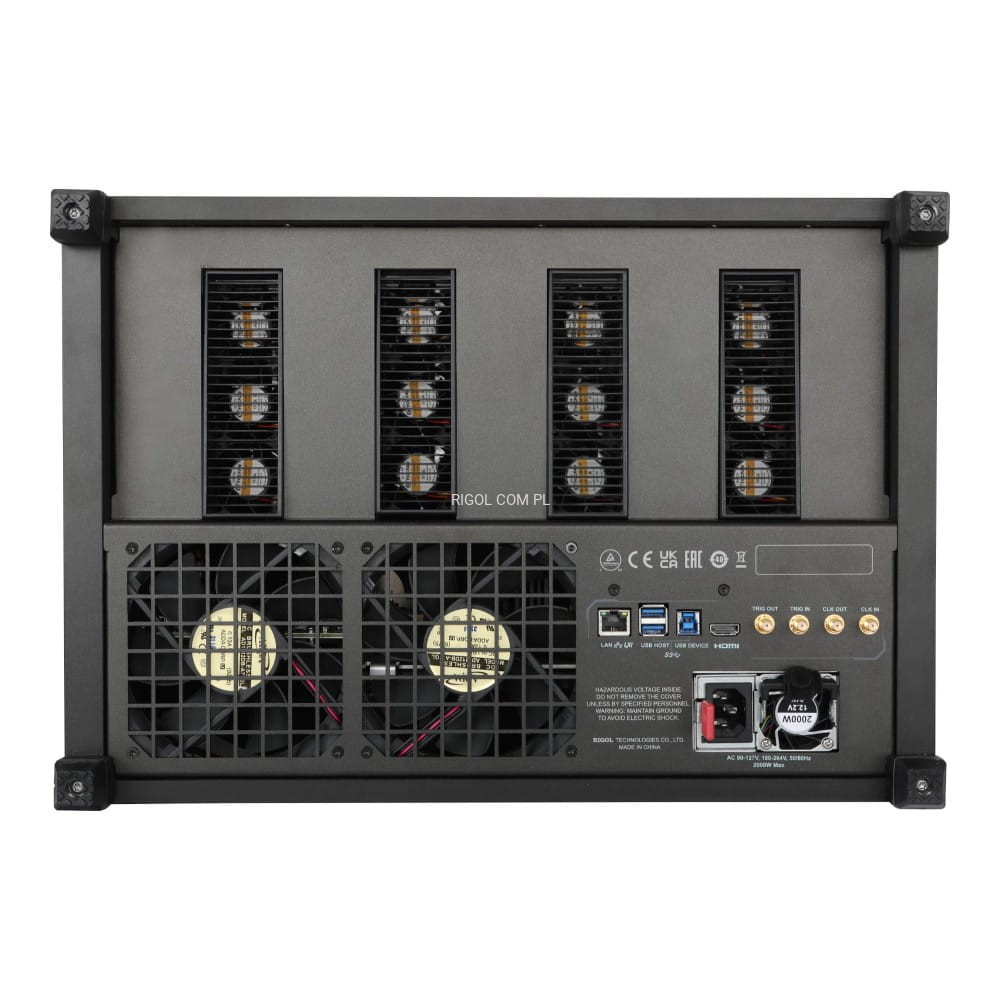

• Dostępnych jest wiele interfejsów: USB HOST&DEVICE, LAN(LXI), HDMI, AUX OUT; obsługa Web Control

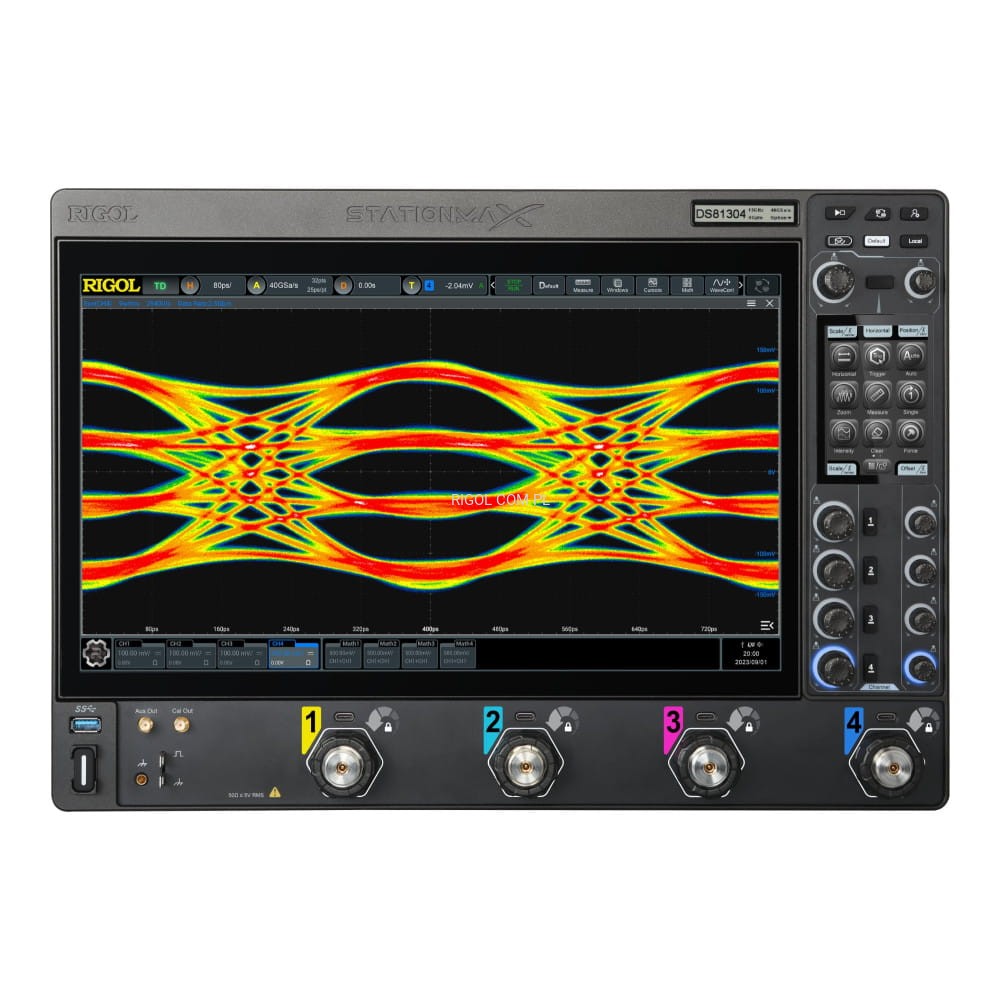

• 15,6-calowy pojemnościowy ekran wielodotykowy HD z elektronicznym odchylaniem za pomocą jednego przycisku; wielopanelowe okno
• Pokrętło sterujące z enkoderem fotoelektrycznym wydłuża jego żywotność, gwarantując ponad 100 000 naciśnięć i 1 milion obrotów, co znacznie wydłuża jego żywotność.

• Oparty na platformie sprzętowej StationMax II i architekturze UltraVision III
• Inteligentne i szybko reagujące menu skrótów w wysokiej rozdzielczości

• Obsługa aktualizacji online

Porównanie produktów

Akcesoria standardowe

Kabel zasilający
Kabel USB
Precyzyjny adapter BNC, 3,5 mm na BNC (50 Ω) ×2

Prezentacja funkcji

Nowa funkcja wysokiej rozdzielczości pozwala użytkownikom ustawić żądaną liczbę bitów (do 16) dla pomiaru, a następnie informuje o dostępnej szerokości pasma. Eliminuje to szumy sygnału, które mogą przysłaniać istotne wskazania w czasie testów:

Duża szczegółowość zapisu

Oparta na platformie RIGOL nowej generacji UltraVision III, osiąga maksymalną głębokość zapisu 4 Gpkt, dzięki czemu DS80000 mA możliwość akwizycji sygnału o wysokiej wierności i przechwytywania przebiegów przez dłuższy czas przy wysokiej częstotliwości próbkowania.

Wyższa szerokość pasma, wyższe próbkowanie

Oparty na platformie technologii sprzętowej StationMax II, osiąga maksymalną częstotliwość próbkowania w czasie rzeczywistym 40 GSa/s i analogową szerokość pasma 13 GHz, co pozwala na bardziej realistyczne odtwarzanie sygnałów i obsługę większej liczby aplikacji

Nowy interfejs

Seria DS80000 wykorzystuje interfejs RIGOL SmartProbe 2.0, obsługuje bezpośrednie połączenie sygnału ze złączami 3,5 mm i jest wyposażona w opracowany przez RIGOL adapter sondy. Może być również wstecznie kompatybilna z poprzednią generacją oryginalnych sond RIGOL, zapewniając wygodę użytkowania.

Sprostaj większej liczbie scenariuszy zastosowań wymagających dużej szybkości

DS80000 mA maksymalną przepustowość analogową 13 GHz i maksymalną częstotliwość próbkowania w czasie rzeczywistym 40 GSa/s, co może sprostać weryfikacji wydajności szybkich urządzeń i systemów, analizie zgodności z szybkimi magistralami, debugowaniu DDR i innym scenariuszom zastosowań, pomagając inżynierom w rozwiązywaniu większej liczby wyzwań testowych.
