Oscyloskop sygnałów mieszanych Rigol MSO9402 4GHz 2 kanały+16 kanałów logicznych

W celu poznania ceny produktu oraz rozszerzeń dedykowanych dla serii MSO/DS9000, prosimy o kontakt. Dane kontaktowe dostępne są w zakładce „O firmie”.

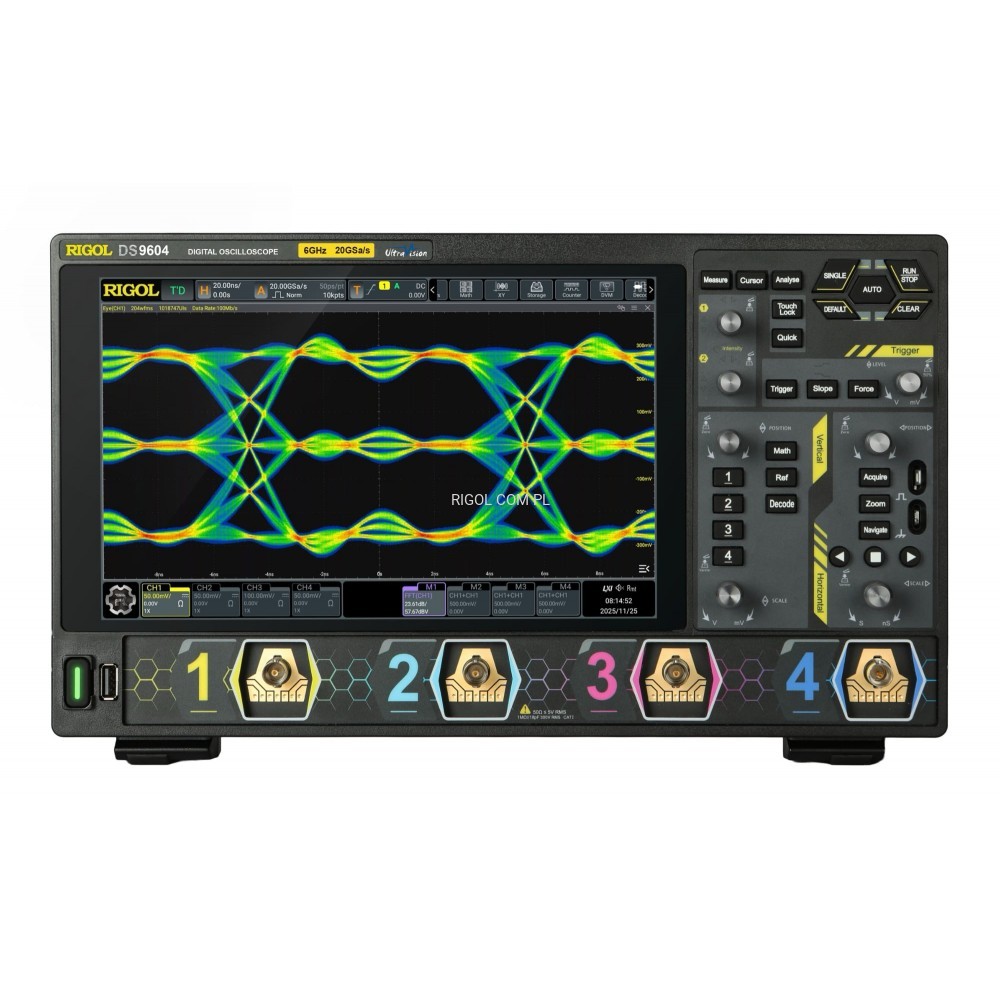

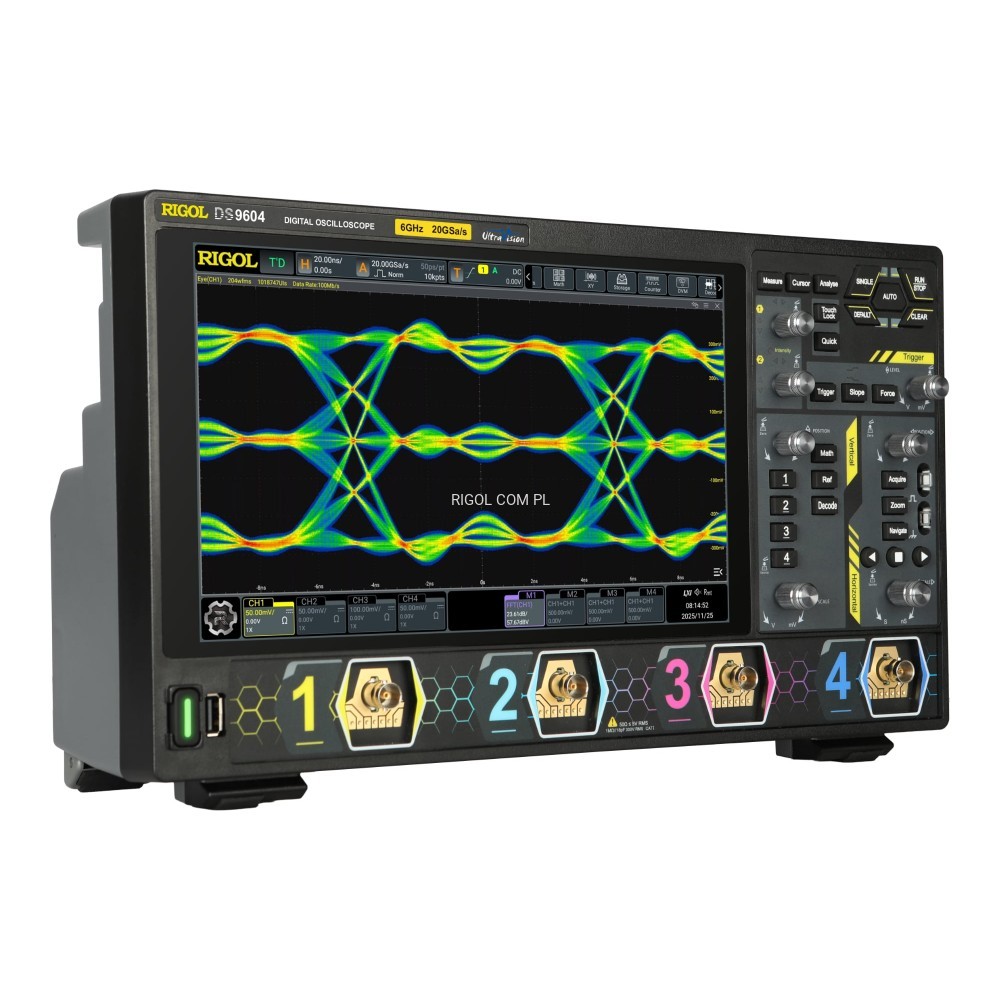

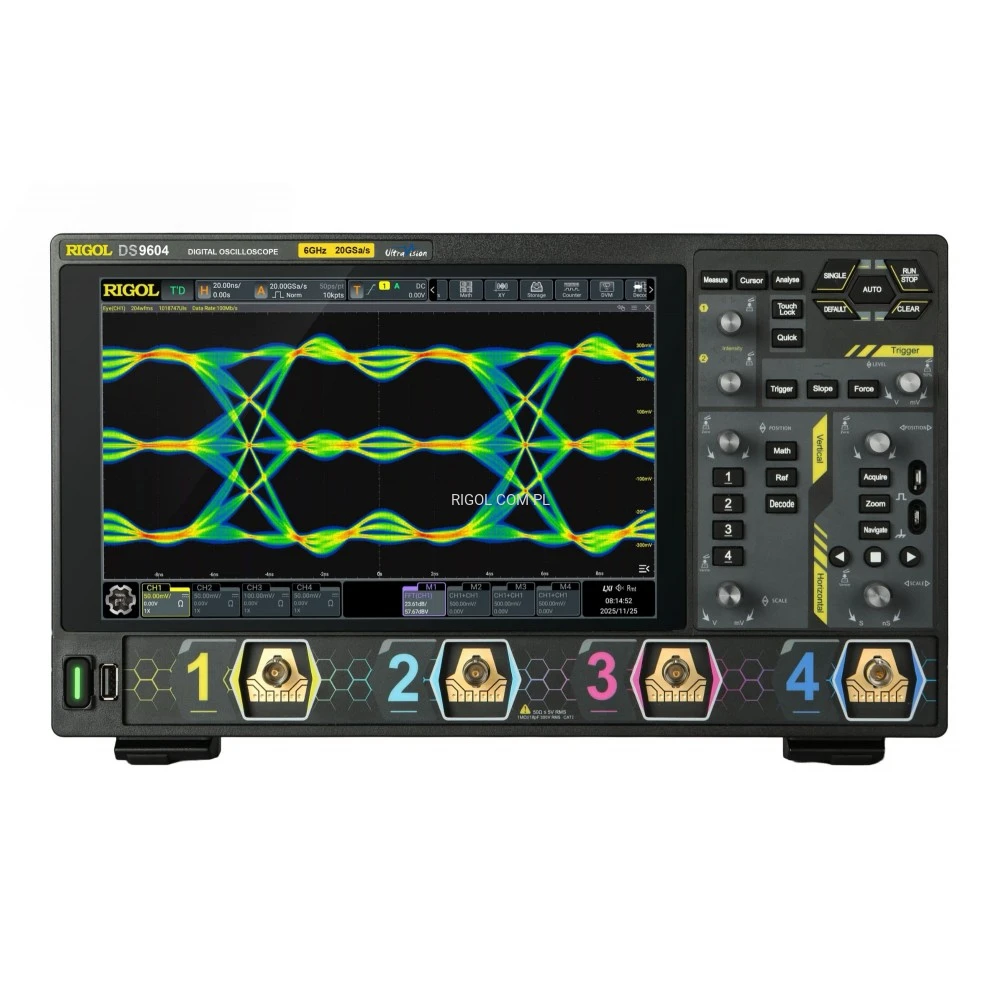

Przegląd produktu

Oscyloskop cyfrowy serii MSO/DS9000 został zaprojektowany z myślą o zaspokojeniu podstawowych potrzeb w zakresie projektowania, debugowania i testowania. Dzięki zastosowaniu zupełnie nowego, opracowanego przez firmę RIGOL modułu oscyloskop osiąga szybkość przechwytywania przebiegów wynoszącą 1 000 000 wfms/s w trybie szybkiego rejestrowania, głębokość pamięci 2 Gpkt oraz rozdzielczość pionową od 8 do 16 bitów. Wszystko to w połączeniu z doskonałym poziomem szumu tła i dokładnością pionową pozwala spełnić wymagania dotyczące bardziej precyzyjnych pomiarów, zapewniając wyjątkowe wrażenia podczas testowania i pomiarów.

Szybkość i wydajność

• Oparty na najnowszym, opracowanym przez firmę RIGOL module
• Do 4 kanałów analogowych, 1 kanał EXT (2 kanały DS9202)
• MSO9402: 2 kanały analogowe + 16 cyfrowych (z wbudowanym 2-kanałowym generatorem przebiegów arbitralnych AFG)
• Maksymalna szerokość pasma analogowego: 4 GHz (MSO9402)
• Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 20 GSa/s
• Maksymalna pojemność pamięci: 2 Gpkt
• Maksymalna szybkość rejestracji przebiegów: 1 000 000 wfms/s w trybie szybkiego zapisu
• Rozdzielczość pionowa: możliwość wyboru od 8 do 16 bitów
• Zakres czułości pionowej: od 1 mV/div do 10 V/div (1 MΩ), od 1 mV/div do 1 V/div (50 Ω)
• Zakres podstawy czasu: od 50 ps/div do 500 s/div
• Funkcja ciągłego rejestrowania i odtwarzania do 2 000 000 przebiegów w czasie rzeczywistym
• Integruje różne niezależne przyrządy w jednym urządzeniu, w tym oscyloskop cyfrowy, generator przebiegów funkcyjnych/arbitralnych[1], woltomierz cyfrowy, 8-cyfrowy licznik częstotliwości i sumator oraz analizator protokołów (opcja)
• Kompleksowe funkcje wyzwalania i dekodowania magistrali: zbocze, impuls, nachylenie, wideo, wzór, czas trwania,
  Timeout, Runt, Window, Delay, Setup/Hold, Nth edge, RS232, I2C, SPI, CAN, CAN-FD (opcja), FlexRay (opcja), LIN (opcja), I2S (opcja), MIL-STD-1553 (opcja), SENT Decode (opcja)
• Funkcje wyszukiwania i nawigacji, testowania masek oraz wyzwalania strefowego pozwalają użytkownikom szybko identyfikować nieprawidłowe zdarzenia sygnałowe i precyzyjnie je lokalizować
• Automatyczne pomiary 41 parametrów przebiegu
• Obsługa analizy zgodności z protokołami Ethernet, Automotive Ethernet, USB 2.0, MIPI D-PHY i innymi (opcja)
• Obsługa wielu funkcji, w tym analizy sygnałów cyfrowych[2], wykresu Bodego[3] oraz histogramu
• Obsługuje opcjonalny diagram oczkowy w czasie rzeczywistym, analizę jittera i analizę mocy

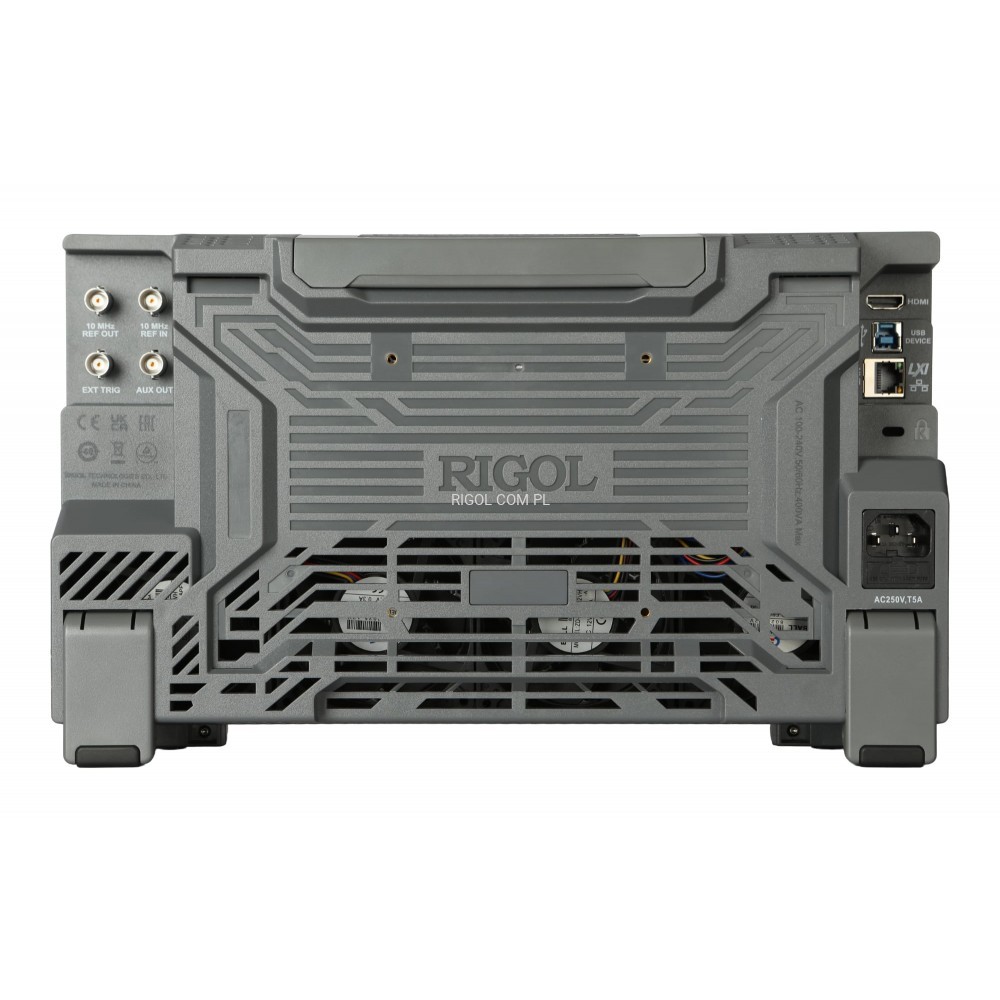

• Dostępnych jest wiele interfejsów: USB HOST & DEVICE, HDMI, AUX OUT, LAN(LXI), sterowanie przez Internet
• 10,1-calowy ekran dotykowy HD o rozdzielczości 1280*800, przenośna konstrukcja
• Przyjazne dla użytkownika pokrętła Flex Knobs zapewniające płynniejsze i bardziej intuicyjne działanie

[1]: Generator funkcji i dowolnych przebiegów jest dostępny w modelu MSO9402.
[2]: Funkcja analizy sygnałów cyfrowych jest dostępna w modelu MSO9402.
[3]: Funkcja wykresu Bodego jest dostępna w modelu MSO9402.

Porównanie produktów z serii

Funkcje

6 GHz: czystość i brak strat
Dzięki pasmu do 6 GHz oraz szybkości próbkowania w czasie rzeczywistym do 20 GSa/s, seria DS/MSO9000 została stworzona do przechwytywania sygnałów o wysokiej prędkości, analizy zboczy oraz wykrywania złożonych anomalii.

Trwały elektroniczny tłumik sygnału
Zastępując tradycyjne mechaniczne tłumiki rozwiązaniem elektronicznym, seria DS/MSO9000 zapewnia większą trwałość i niezawodność w aplikacjach przełączania zakresów o wysokiej częstotliwości i dużej liczbie cykli pracy.

Głęboka pamięć, brak utraconych zdarzeń
Dzięki pamięci do 2 Gpkt oraz szybkości przechwytywania przebiegów do 1 000 000 wfms/s, seria DS/MSO9000 pozwala inżynierom szybciej wykrywać sporadyczne zdarzenia i zwiększać efektywność debugowania.

Zaawansowana analiza w jednym urządzeniu
Wbudowane narzędzia, takie jak analiza diagramu oka, dekompozycja jittera, testy zgodności oraz analiza mocy, umożliwiają szybkie przejście od obserwacji przebiegów do głębszej analizy.

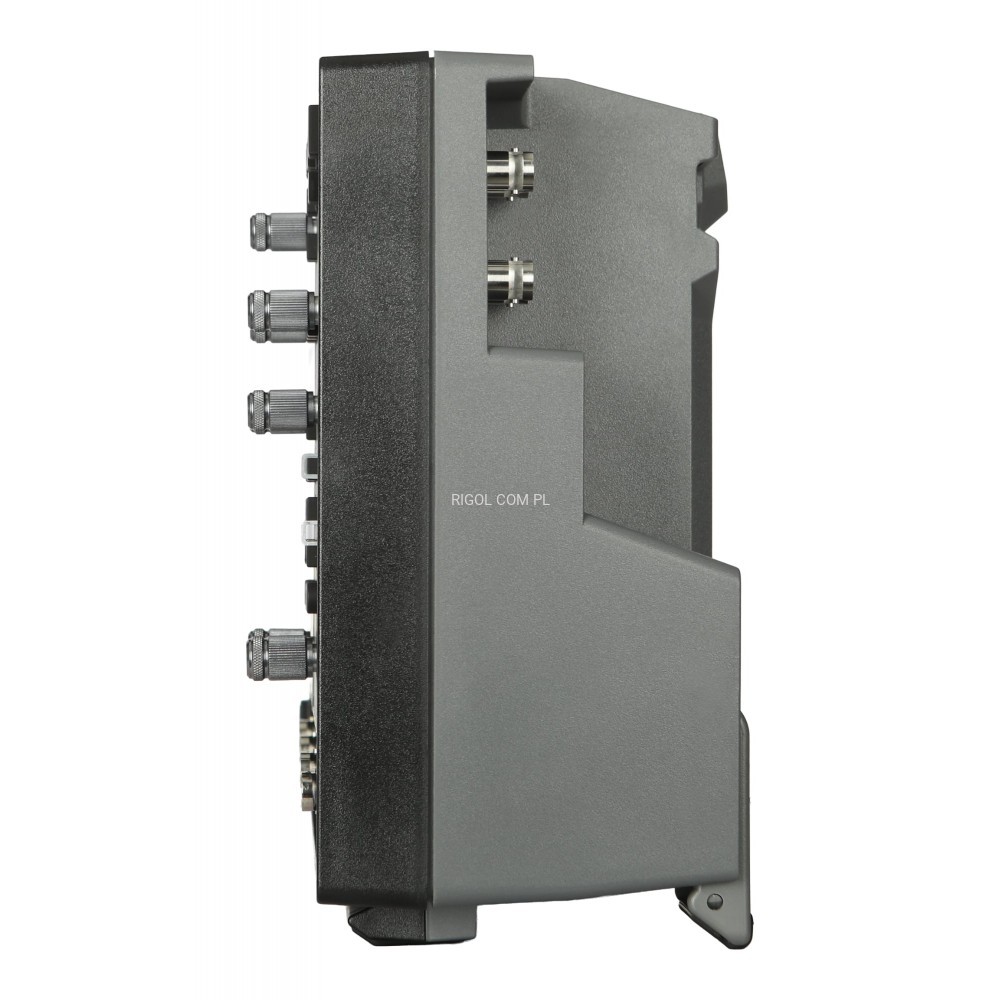

Kompaktowy i przenośny
Wysoki stopień integracji oraz masa wynosząca nieco ponad 5 kg sprawiają, że seria DS/MSO9000 nadaje się zarówno do wydajnych testów laboratoryjnych, jak i do pracy w terenie.

Akcesoria standardowe

• Przewód zasilający
• 4 sondy pasywne RP3500A (500 MHz)
