Pintek DP-200PRO Wysokonapięciowa Sonda Różnicowa
-
Pasmo: DC do 200 MHz
-
Współczynnik tłumienia: 20:1, 50:1, 100:1, 200:1
-
Maksymalne napięcie wejściowe:
Dla tłumienia 200:1: ≤ 1600 Vpp DC+AC; ≤ 560 Vrms AC; ≤ ± 800 V DC
Dla tłumienia 100:1: ≤ 800 Vpp DC+AC; ≤ 280 Vrms AC; ≤ ± 400 V DC
Dla tłumienia 50:1: ≤ 400 Vpp DC+AC; ≤ 140 Vrms AC; ≤ ± 200 V DC
Dla tłumienia 20:1: ≤ 160 Vpp DC+AC; ≤ 56 Vrms AC; ≤ ± 80 V DC
-
Dopuszczalne maksymalne napięcie wejściowe: 1600 Vpp DC+AC (różnicowo); 560 Vrms (pomiędzy dowolną końcówką a masą)
Koszty dostawy wybranego produktu
-
Kurier DHL za pobraniem 19,68 zł
-
Paczkomaty Inpost Darmowa
-
Kurier DHL Darmowa
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Kod produktu: PIN_DP-200PRO
Opis
Przegląd produktu

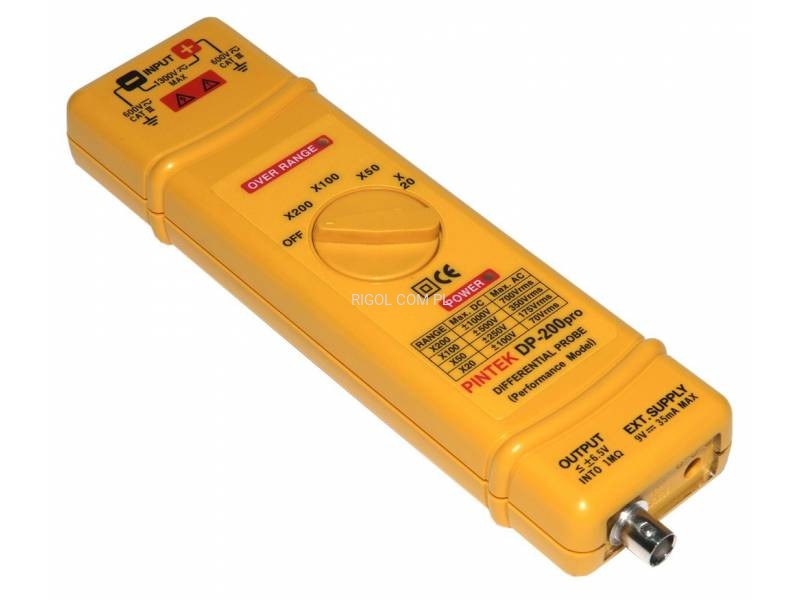

Napięciowa sonda różnicowa DP-200PRO Pintek może przetwarzać wysokie wejściowe napięcia różnicowe (≦2 kV peak) na niskie napięcia (≦5 V) i wyświetlać ich przebieg na oscyloskopie, stosując częstotliwości do 200 MHz.
Specyfikacja
Szerokość pasma:
- DC - do 200 MHz (-3 dB) dla x50, x100, x200
- DC - do 100 MHz (dla tłumienia × 20)
Tłumienie: x20, x50, x100, x200
Dokładność: 2%
Zakresy wejściowego napięcia:
| Zakres | MAX DC | MAX AC RMS | MAX AC p-p |
|---|---|---|---|
| x200 | ± 1000 V | 700 V | 2000 V |
| x100 |
± 500 V |
350 V | 1000 V |
| x50 | ± 250 V | 175 V | 500 V |
| x20 | ± 100 V | 70 V | 200 V |
Dopuszczalne maksymalne wejściowe napięcie różnicowe:
- Maks. napięcie różnicowe: 2 kV (DC + AC od szczytu do szczytu)
- Maks. napięcie między każdym zaciskiem wejściowym a masą: 700 V RMS
UWAGA: Maks. napięcie robocze między zaciskiem a masą
uziemieniem dla każdego zakresu są takie same jak maks. AC RMS na wejściu.
Impedancja wejściowa:
- Różnicowa: 18MΩ // 1,7 pF
- Pomiędzy zaciskami a masą: 9MΩ // 3,4 pF
Wyjście: ≦ 6 V
Impedancja wyjściowa: 50 Ω
Czas narastania:
- 3,5 ns dla x20,
- 1,7 ns dla x50, x100, x200
Współczynnik odrzutu w trybie wspólnym:
- 60 Hz: ＞ 80 dB;
- 100 Hz: ＞ 60 dB;
- 1 MHz: ＞ 50 dB
EXT. Zasilanie:
- Zewnętrzny zasilacz 9 V DC
Pobór prądu: 150 mA max (1,4 W)

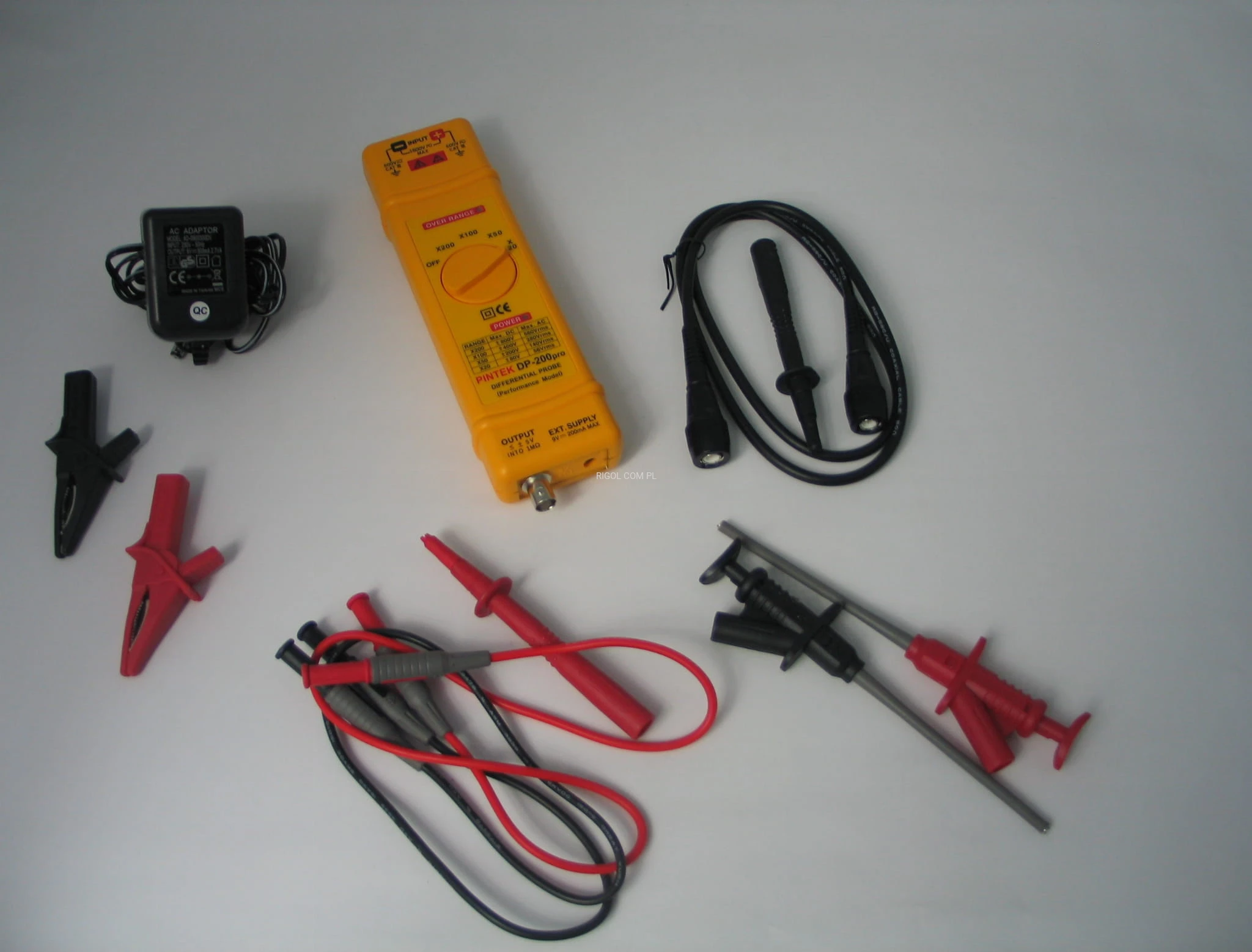

Akcesoria w standardzie
BP-250
Przewód o długości 100 cm zakończony bezpiecznymi wtykami BNC
BP-356N
Przewody silikonowe zakończone bezpiecznymi wtykami typu „banan”.
-
Maksymalne napięcie 6 kV DC
-
Maksymalne natężenie prądu 10 A
-
Długość przewodów 60 cm
BP-256N
Zaciski IC z gniazdem typu „banan” (1000 V CAT III).
BP-276N
Zaciski krokodylkowe z gniazdem typu „banan” (Maksymalne natężenie prądu 10 A;1000 V CAT III).
ADP-230
Zasilacz sondy: wyjście 9 V DC / 300 mA DC, napięcie zasilania 230 V AC (Dla napięcia sieci 115 V AC dostępny jest zasilacz ADP-115).
BP-366
Przewody wysokonapięciowe zakończone bezpiecznymi wtykami typu „banan”.
-
Maksymalne napięcie 20 kV DC
-
Maksymalne natężenie prądu 10 A
-
Długość przewodów 60 cm
BP-286
Sondy testowe z gniazdem typu „banan”
BP-266
Zaciski IC wysokonapięciowe z gniazdem typu „banan” (6500 V / 3 A).
PX-501 / PX-502
Walizka do przenoszenia
