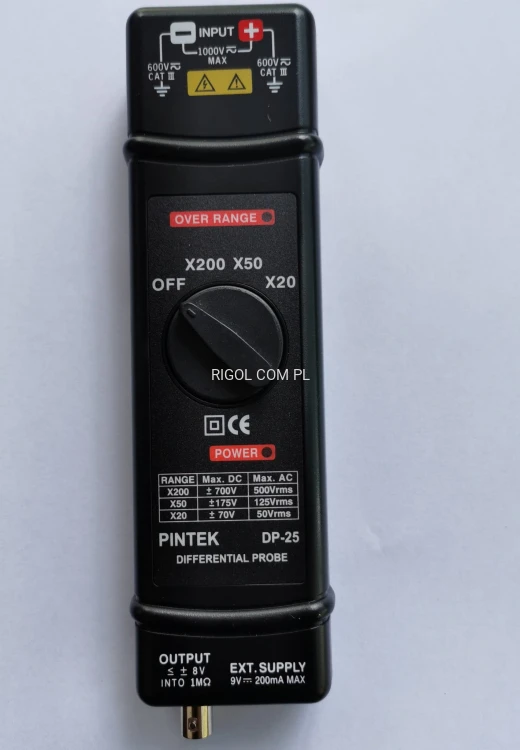

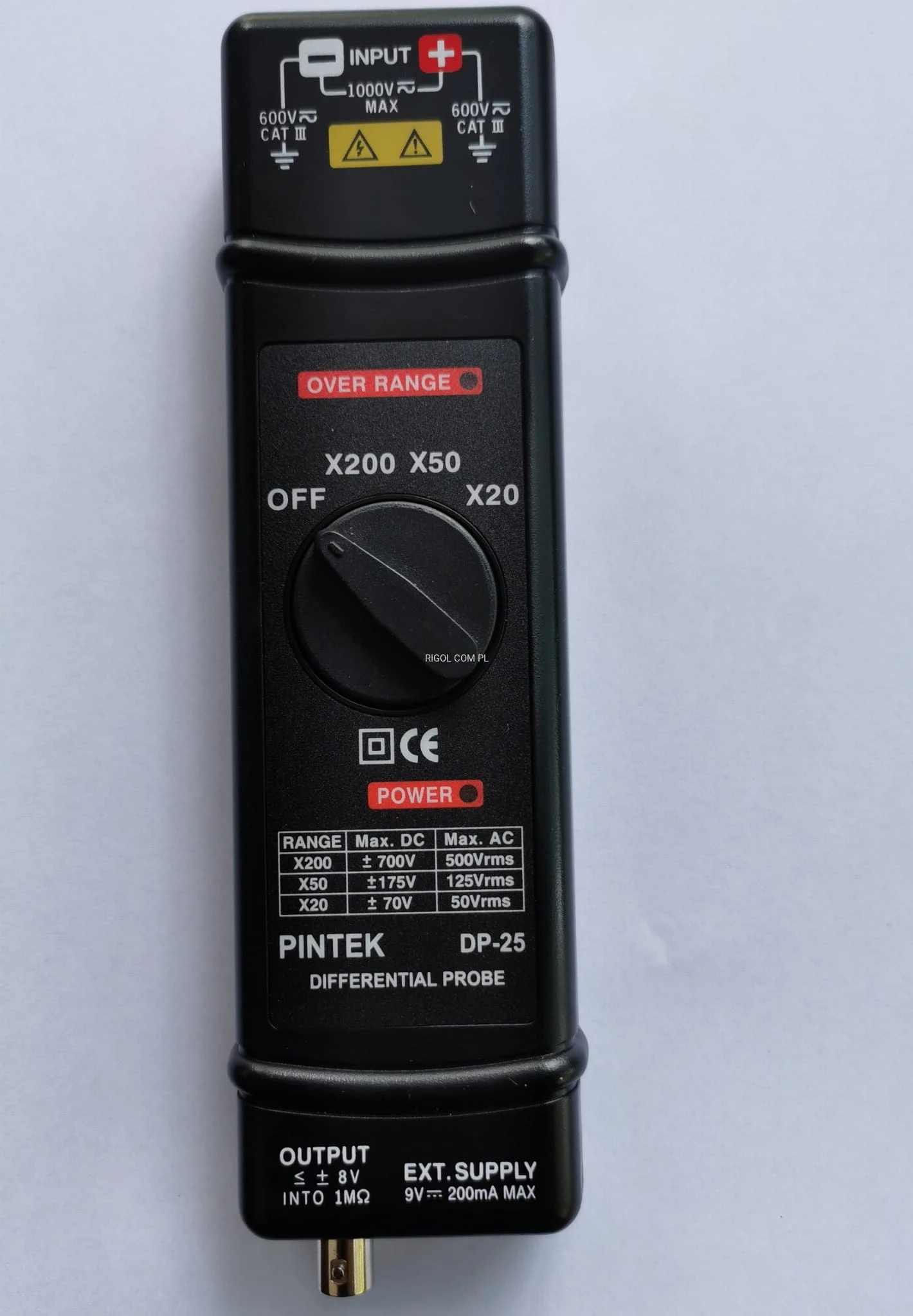

Pintek DP-25 Wysokonapięciowa Sonda Różnicowa

Przegląd produktu

DP-25 przetwarza wysokie napięcie różnicowe (≦1400 V peak) na niskie napięcie (≦7,0 V) i wyświetla ich przebieg na oscyloskopach.

Specyfikacja

Szerokość pasma:

• DC - do 25 MHz (-3 dB) dla x50, x200
• DC - do 15 MHz (dla tłumienia x20)

Tłumienie: x20, x50, x200

Dokładność: +/- 2%

Zakresy wejściowego napięcia (DC + AC od szczytu do szczytu):

• ≦ 140 Vp-p dla × 100, (tj. około 45 Vrms lub DC)
• ≦ 1400 Vp-p dla × 200, (tj. około 110 Vrms lub DC)
• ≦ 3500 Vp-p dla × 500, (tj. około 450 Vrms lub DC)

Dopuszczalne maksymalne napięcie wejściowe:

• Maks. napięcie różnicowe: 1400 V (DC + AC peak to peak)
• Maks. napięcie między każdym zaciskiem wejściowym a masą: 600 Vrms

Impedancja wejściowa:

• Różnicowa: 4 MΩ / 1,2 pF
• Pomiędzy zaciskami a masą: 2 MΩ / 2,3 pF

Wyjście: ≦ +/- 7,0 V

Impedancja wyjściowa: 50 Ω

Czas narastania:

• 14 ns dla x50, x200;
• 23,4 ns dla × 20

Współczynnik odrzucenia w trybie wspólnym:

• 60 Hz: ＞ 80 dB;
• 100 Hz: ＞ 60 dB;
• 1 MHz: ＞ 50 dB

Zasilanie:

• Tylko zewnętrzny zasilacz 9 V   DC

Pobór prądu: 35 mA max (0,4 W)

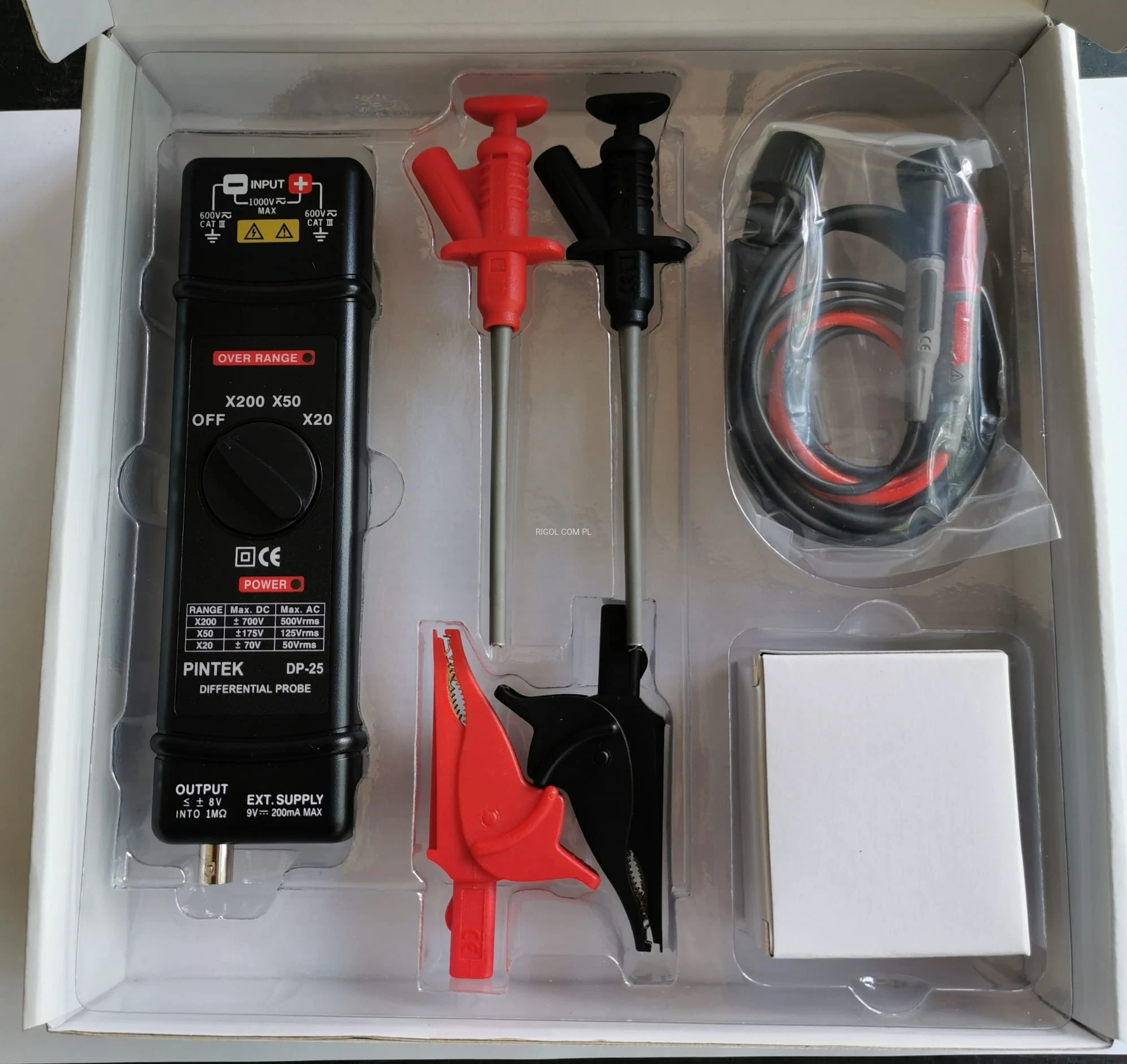

Akcesoria w standardzie

BP-250

Przewód o długości 100 cm zakończony bezpiecznymi wtykami BNC

BP-356N

Przewody silikonowe zakończone bezpiecznymi wtykami typu „banan”.

• Maksymalne napięcie 6 kV DC
• Maksymalne natężenie prądu 10 A

Długość przewodów 60 cm

BP-256N

Zaciski IC z gniazdem typu „banan” (1000 V CAT III)

BP-276N

Zaciski krokodylkowe z gniazdem typu „banan” (Maksymalne natężenie prądu 10 A;1000 V CAT III)

SP-230

Zasilacz sondy: wyjście 9 V DC, napięcie zasilania 230 V AC (Dla napięcia sieci 115 V AC dostępny jest zasilacz SP-115)
