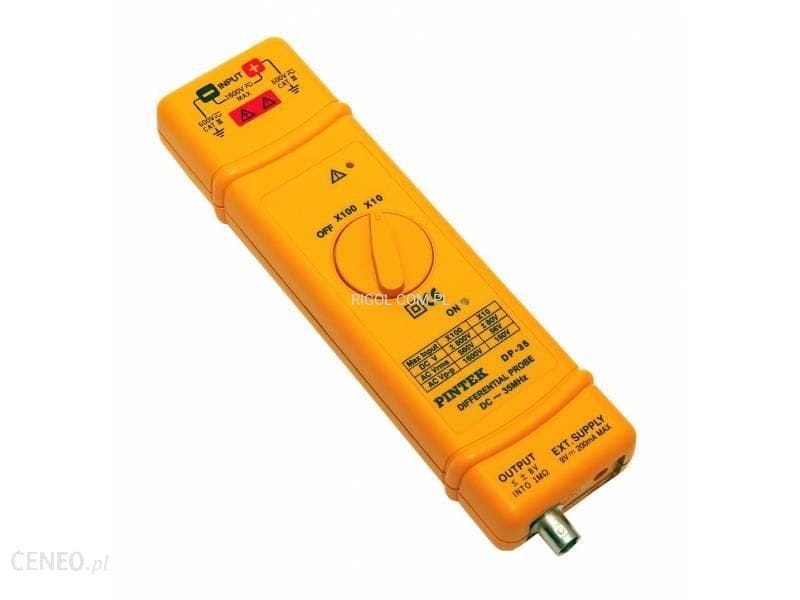

Pintek DP-35 Wysokonapięciowa Sonda Różnicowa

Przegląd produktu

DP-25 przetwarza wysokie napięcie różnicowe (≦1400 V peak) na niskie napięcie (≦7,0 V) i wyświetla ich przebieg na oscyloskopach.

Specyfikacja

Szerokość pasma:

• DC - do 35 MHz (-3 dB) dla x100
• DC - do 25 MHz (dla tłumienia x10)

Tłumienie: x10, x100

Dokładność: +/- 2%

Zakresy wejściowego napięcia (DC + AC od szczytu do szczytu):

• Dla tłumienia x100: ≤ 1600 Vpp DC+AC; ≤ 560 Vrms AC; ≤ ± 800 V DC

• Dla tłumienia x10: ≤ 160 Vpp DC+AC; ≤ 56 Vrms AC; ≤ ± 80 V DC

Dopuszczalne maksymalne napięcie wejściowe:

• Maks. napięcie różnicowe: 1600 V (DC + AC peak to peak)
• Maks. napięcie między każdym zaciskiem wejściowym a masą: 600 Vrms

Impedancja wejściowa:

• Różnicowa: 9 MΩ / 1,7 pF
• Pomiędzy zaciskami a masą: 4,5 MΩ / 3,4 pF

Wyjście: ≦ +/- 8 V

Impedancja wyjściowa: 50 Ω

Czas narastania:

• 10 ns dla x100;
• 14 ns dla x10

Współczynnik odrzucenia w trybie wspólnym:

• 60 Hz: ＞ 80 dB;
• 100 Hz: ＞ 60 dB;
• 1 MHz: ＞ 50 dB

Zasilanie:

• Tylko zewnętrzny zasilacz 9 V   DC

Pobór prądu: 200 mA

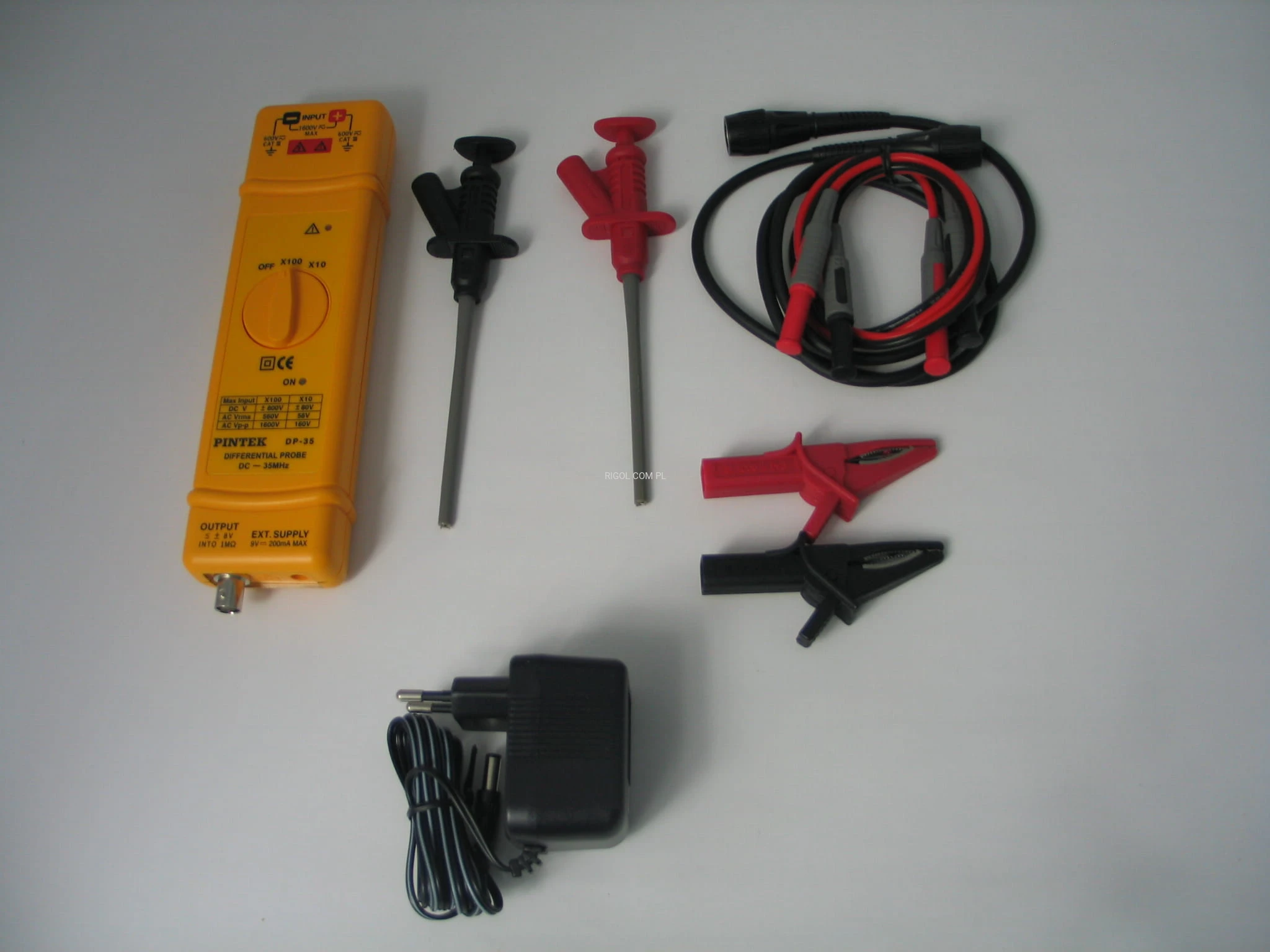

Akcesoria w standardzie

BP-250

Przewód o długości 100 cm zakończony bezpiecznymi wtykami BNC

BP-356N

Przewody silikonowe zakończone bezpiecznymi wtykami typu „banan”.

• Maksymalne napięcie 6 kV DC

• Maksymalne natężenie prądu 10 A

• Długość przewodów 60 cm

BP-256N

Zaciski IC z gniazdem typu „banan” (1000 V CAT III).

BP-276N

Zaciski krokodylkowe z gniazdem typu „banan” (Maksymalne natężenie prądu 10 A; 1000 V CAT III).

SP-230

Zasilacz sondy: wyjście 9 V DC, napięcie zasilania 230 V AC (Dla napięcia sieci 115 V AC dostępny jest zasilacz SP-115).
