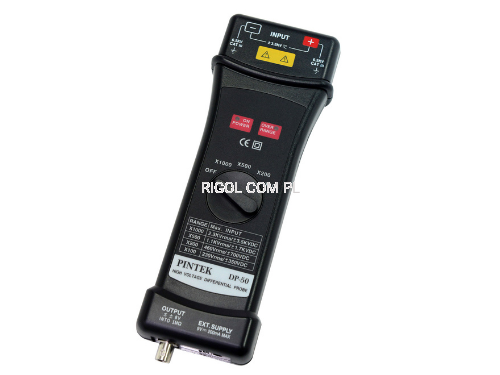

Pintek DP-50 Wysokonapięciowa Sonda Różnicowa

Przegląd produktu

DP-50 przetwarza wysokie napięcie różnicowe (≦7000 V peak) na niskie napięcie (≦7 V) i wyświetla ich przebieg na oscyloskopach.

Specyfikacja

Szerokość pasma:

• DC - do 50 MHz (-3 dB) dla x200, x500, x1000
• DC - do 25 MHz (dla tłumienia x100)

Tłumienie: x100, x200, x500, x1000

Dokładność: +/- 2%

Zakresy wejściowego napięcia (DC + AC od szczytu do szczytu):

• ≦ 700 Vp-p dla × 100, (tj. około 230 Vrms lub DC)
• ≦ 1400 Vp-p dla × 200, (tj. około 460 Vrms lub DC)
• ≦ 3500 Vp-p dla × 500, (tj. około 1140 Vrms lub DC)
• ≦ 7000 Vp-p dla × 1000, (tj. około 2300 Vrms lub DC)

Dopuszczalne maksymalne napięcie wejściowe:

• Maks. napięcie różnicowe: 7000 V (DC + AC peak to peak)
• Maks. napięcie między każdym zaciskiem wejściowym a masą: 6500 Vrms

Impedancja wejściowa:

• Różnicowa: 54 MΩ / 1,2 pF
• Pomiędzy zaciskami a masą: 27 MΩ / 2,3 pF

Wyjście: ≦ +/- 7 V

Impedancja wyjściowa: 50 Ω

Czas narastania:

• 7 ns dla x200; x500, x1000
• 14 ns dla x100

Współczynnik odrzucenia w trybie wspólnym:

• 60 Hz: ＞ 80 dB;
• 100 Hz: ＞ 60 dB;
• 1 MHz: ＞ 50 dB

Zasilanie:

• Tylko zewnętrzny zasilacz 9 V   DC

Pobór prądu: 35 mA max (0,4 W)

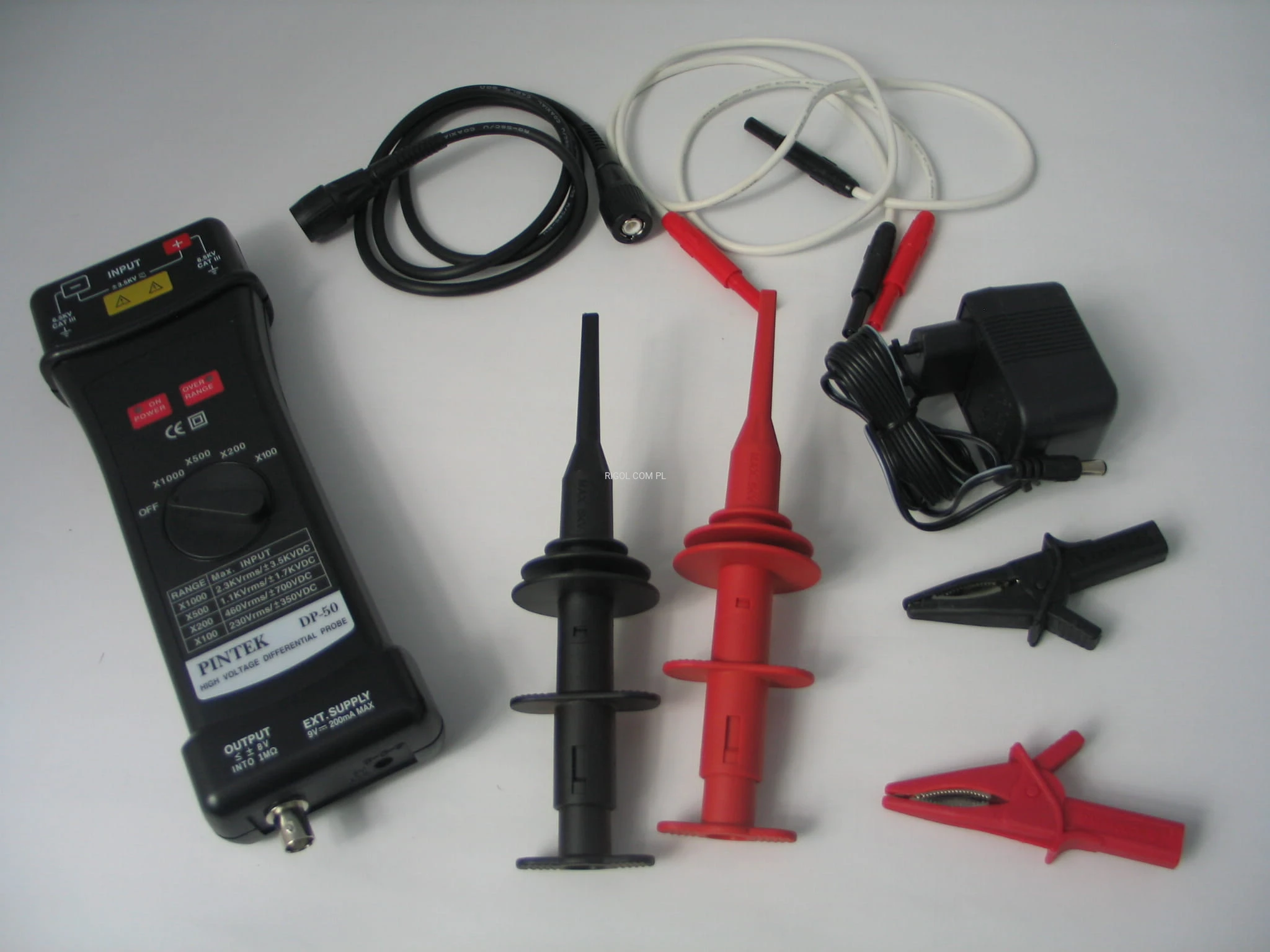

Akcesoria w standardzie

BP-250

Przewód o długości 100 cm zakończony bezpiecznymi wtykami BNC (50 Ω)

BP-366N

Przewody HV silikonowe zakończone bezpiecznymi wtykami typu „banan”.

• Maksymalne napięcie 6 kV DC

• Maksymalne natężenie prądu 18 A

• Długość przewodów 60 cm

BP-266

Zaciski HV IC z gniazdem typu „banan” (6500 V (DC+ACp-p). R i B

BP-276N

Zaciski krokodylkowe z gniazdem typu „banan” (Maksymalne natężenie prądu 10 A;1000 V CAT III).

SP-230

Zasilacz sondy: wyjście 9 V DC, napięcie zasilania 230 V AC
