Pintek DP-60HS Napięciowa Sonda Różnicowa

Przegląd produktu

Napięciowa sonda różnicowa DP-60HS Pintek może przetwarzać wysokie wejściowe napięcia różnicowe (≦70 V peak) na niskie napięcia (≦4,0 V) i wyświetlać ich przebieg na oscyloskopie, stosując częstotliwości do 60 MHz. Sonda przeznaczona do zastosowań wymagających wysokiej czułości.

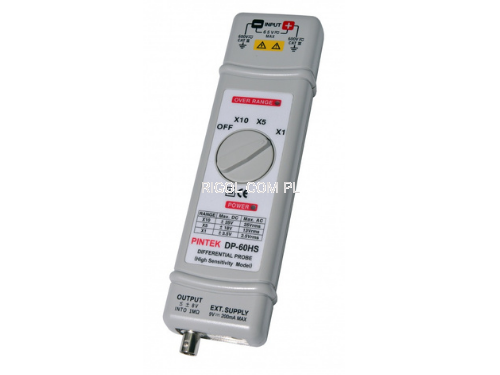

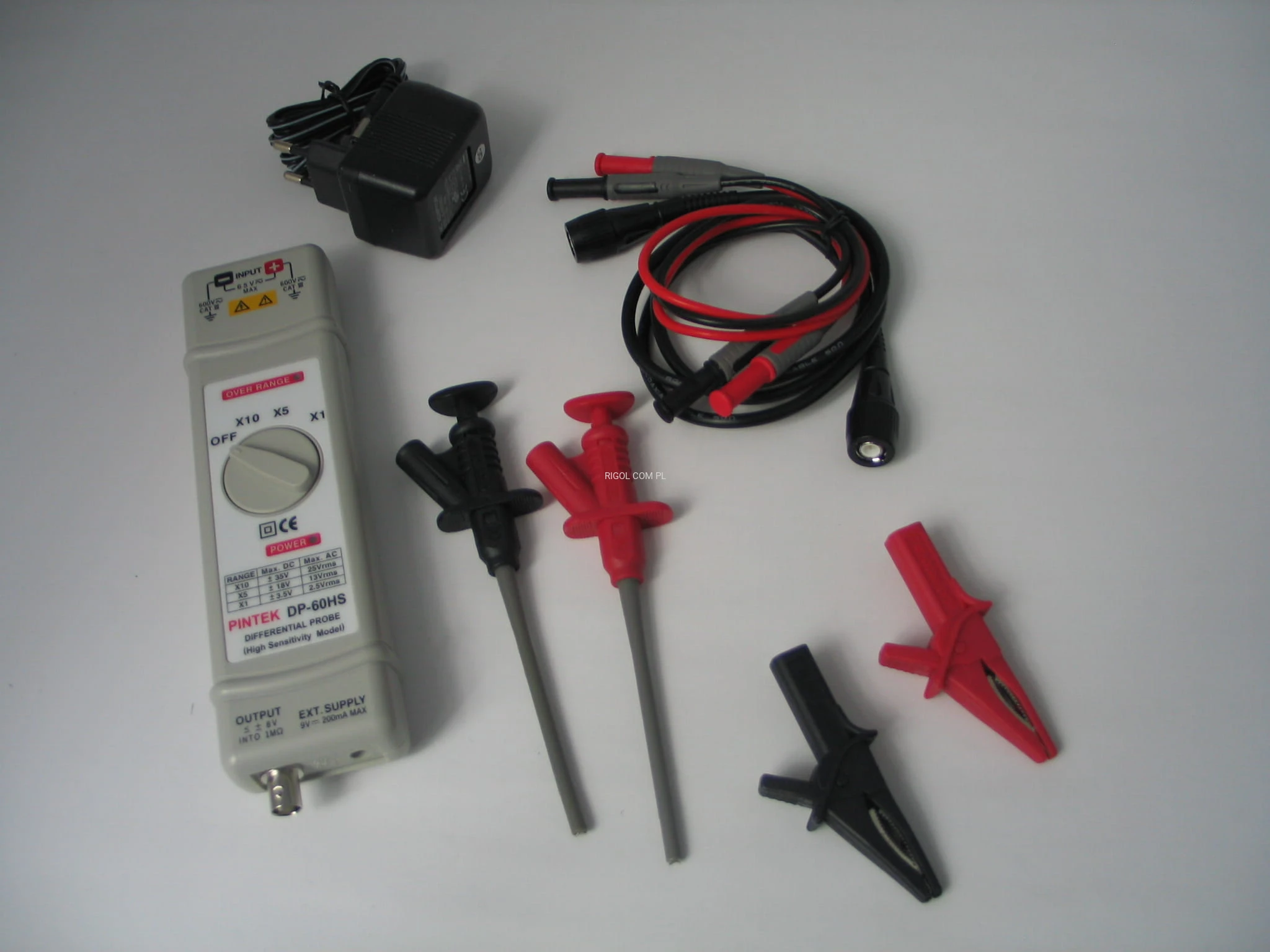

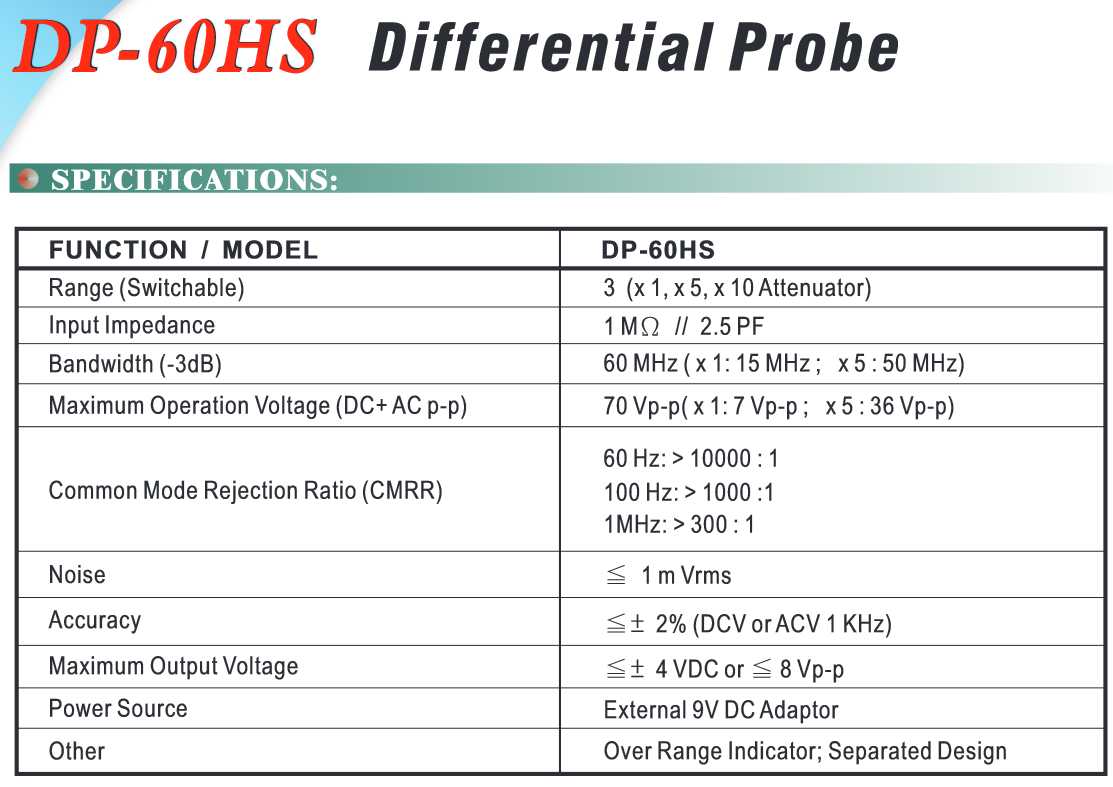

Specyfikacja

Szerokość pasma:

• DC - do 60 MHz (-3 dB) dla × 10
• DC - do 50 MHz (dla × 5)
• DC do 15 MHz(x1)

Tłumienie: x 10, x 5 lub × 1

Dokładność: +/- 2%

Zakresy wejściowego napięcia (DC + AC od szczytu do szczytu):

• ≦ 35 V dla × 10, (tj. około 25 V RMS lub 70 Vp-p)
• ≦ 18 V dla × 5, (tj. około 13 V RMS lub 36 Vp-p)
• ≦ 3,5 V dla × 1, (tj. około 2,5 V RMS lub 7 Vp-p)

Dopuszczalne maksymalne napięcie wejściowe:

• Maks. napięcie różnicowe: 35 V (DC + AC od szczytu do szczytu)
• Maks. napięcie między każdym zaciskiem wejściowym a masą: 600 V RMS

Impedancja wejściowa:

• Różnicowa: 1 MΩ // 2,5 pF
• Pomiędzy zaciskami a masą: 0,5 MΩ // 5 pF

Wyjście: ≦ +/- 4,0 V

Impedancja wyjściowa: 50 Ω

Czas narastania:

• 5,8 ns dla × 10,
• 7,0 ns dla × 5;
• 23 ns dla × 1

Współczynnik odrzucenia w trybie wspólnym:

• 60 Hz: ＞ 80 dB;
• 100 Hz: ＞ 60 dB;
• 1 MHz: ＞ 50 dB

Zasilanie:

• Zewnętrzny zasilacz 9 V DC.

Pobór prądu: 120 mA max (1,1 W)
