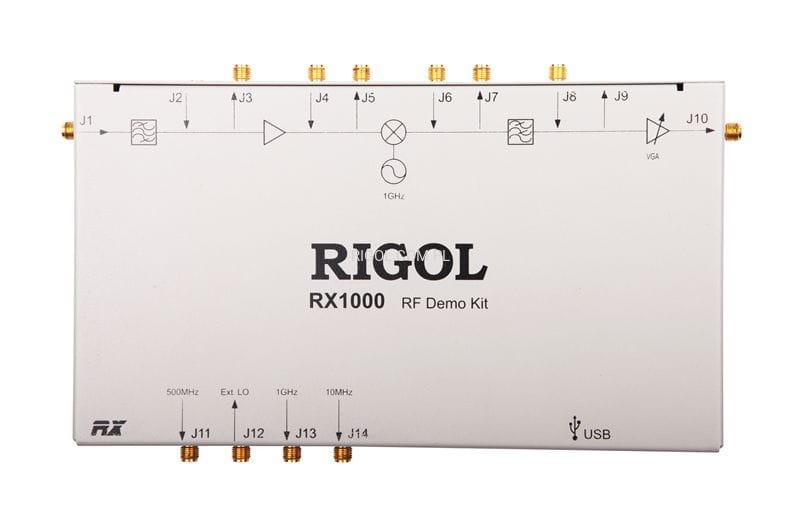

Rigol RX1000 Moduł Demonstracyjny (Odbiornik)

Moduł demonstracyjny (odbiornik) w. cz.; Kompatybilny ze wszystkimi analizatorami widma firmy RIGOL.

Kluczowe cechy

• Zasilanie z USB
• Kontrola softwarowa z poziomu komputera PC
• Dla analizatorów z serii DSA800 kontrola zestawu przez wbudowany interfejs w urządzeniu (praca bez PC)
• Umożliwia zapoznanie się z możliwościami pomiarowymi analizatorów widma
• Po podłączeniu do DSG3000 można nim sterować za pomocą wbudowanego interfejsu sterującego
  DSG3000 bez użycia komputera
• Częstotliwość sygnału wyjściowego DSG3000 jest konwertowana na częstotliwość dolną za pomocą "przełączników"
• Sygnał dolny częstotliwości może być podłączony do portu wejściowego analizatora widma lub
  oscyloskopu, który może być używany do nauki, obsługi i demonstracji
• Zapewnia 10 MHz wyjście sygnału referencyjnego dla łatwej synchronizacji zegara z innymi urządzeniami.
• Zapewnia 500 MHz i 1 GHz lokalne wyjścia sygnału oscylatora.
• Modułowa budowa układu; zapewnienie interfejsów dla użytkowników do wykonywania oddzielnych pomiarów dowolnego
  elementu; możliwość wymiany dowolnego elementu.

Schemat układu demonstracyjnego (odbiornik)

Wymagania dotyczące systemu i instalacji

1. Wymagania dotyczące konfiguracji sprzętowej

• Procesor: 1 GHz lub szybszy
• Pamięć: 500 MB i więcej
• Wyświetlacz: rozdzielczość 1024×768 lub wyższa
• Dysk twardy: 200 MB lub więcej

2. Środowisko pracy

• System operacyjny: Windows XP (32-bitowy), Windows 7 (32-bitowy), Windows Vista (32-bitowy) lub nowszy
• Uprawnienia administratora PC: używaj konta administratora do logowania się na PC
• Oprogramowanie RIGOL Common PC (Ultra Sigma 00.01.05.05 lub wyższa wersja) zostało zainstalowane.
