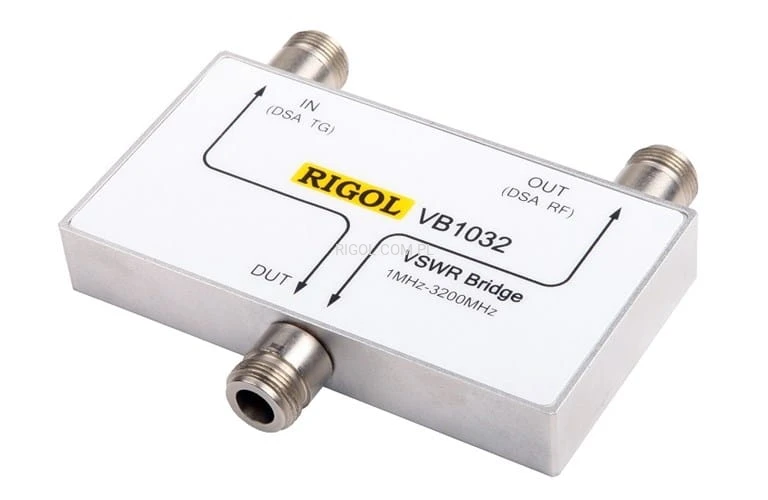

Rigol VB1032 Mostek

Mostek do pomiaru napięciowego współczynnika fali stojącej (NWFS), współczynnika odbicia, i.t.p.; 1 MHz do 3,2 GHz; Współpracuje z wszystkimi analizatorami widma firmy RIGOL wyposażonymi w TG

Mostek do pomiaru napięciowego współczynnika fali stojącej (NWFS), współczynnika odbicia, strat odbicia. Pasmo od 1 MHz do 3,2 GHz. Współpracuje z wszystkimi analizatorami widma firmy RIGOL wyposażonymi w generator śledzący (TG).

Zawiera licencję do analizatora widma DSA800-VSWR

Przejdź do pełnego opisu

2 865,90 zł

Dostępność:

dostępny na zamówienie

Niedostępny

Dostawa

od 0,00 zł - Paczkomaty Inpost

Opis

Mostek do pomiaru napięciowego współczynnika fali stojącej (NWFS), współczynnika odbicia, i tym podobne; 1 MHz do 3,2 GHz; Współpracuje ze wszystkimi analizatorami widma firmy RIGOL wyposażonymi w generator śledzący TG.

Kluczowe cechy

Mostek stosowany dla analizatorów widma DSA815-TG, DSA815, DSA832E-TG, DSA832E, DSA832-TG i DSA832
Mostek VSWR łączy się bezpośrednio z panelem przednim analizatorów widma serii RIGOL DSA z generatorami śledzenia w celu poprawy dokładności testu i uniknięcia potrzeby wykorzystania kabli

Mostek VB1032 zawiera licencję do analizatora widma serii DSA800

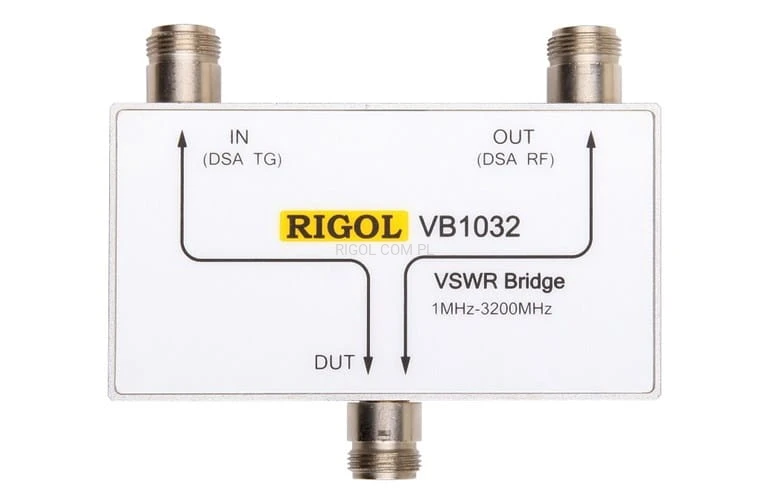

IN: sygnał z generatora lub wyjście z generatora śledzącego analizatora widma

OUT: miernik mocy lub wejście RF analizatora widma

DUT: Tutaj podłączone jest urządzenie, które jest testowane

Podłączenie do pomiarów

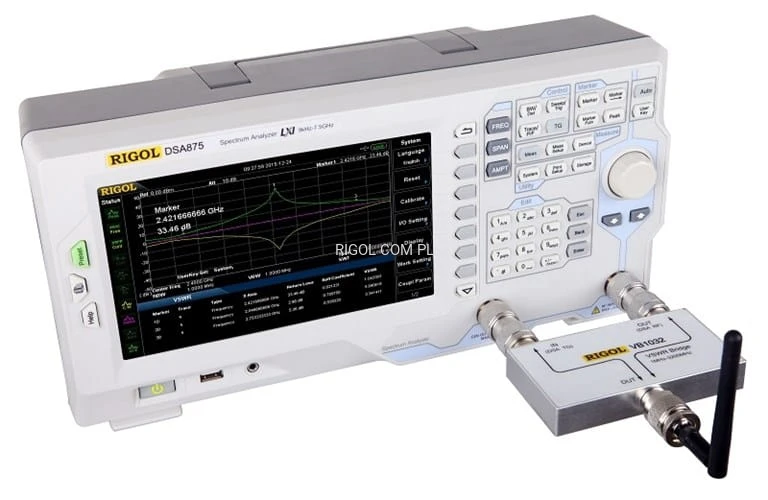

RIGOL VB1032 Mostek Podłącz analizator widma

RIGOL VB1032 Mostek Podłącz urządzenie do testowania

Specyfikacja

Ogólna specyfikacja
Częstotliwość
Zakres:	1 MHz do 3,2 GHz
Złącza
Typ:	N (żeński) Typ

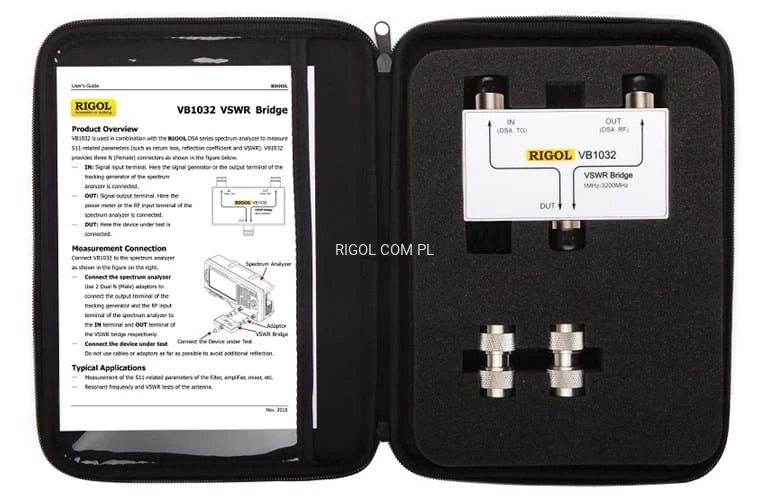

Adapter:	Dual N (męski) Typ
Impedancja:	50 Ohm
Insertion Loss
IN to DUT:	< 10 dB (typowo)
Kierunkowość
Typowo:	1 MHz do 10 MHz: 25 dB ≥ 10 MHz do 3 GHz: ≥ 30 dB 3 GHz do 3,2 GHz: ≥ 25 dB
Moc wejściowa
Maksymalna moc wejściowa (DC Not Allowed):	+27 dBm (0,5 W)
Ogólna specyfikacja
Wymiary:	115 mm × 62 mm × 18 mm
Wymiary:	115 mm × 62 mm × 18 mm
Waga:	0,2 kg
Waga:	0,9 kg (z opakowaniem)
Temperatura użytkowania:	25°C ± 5°C
Temperatura przechowywania:	-40°C to 70°C
