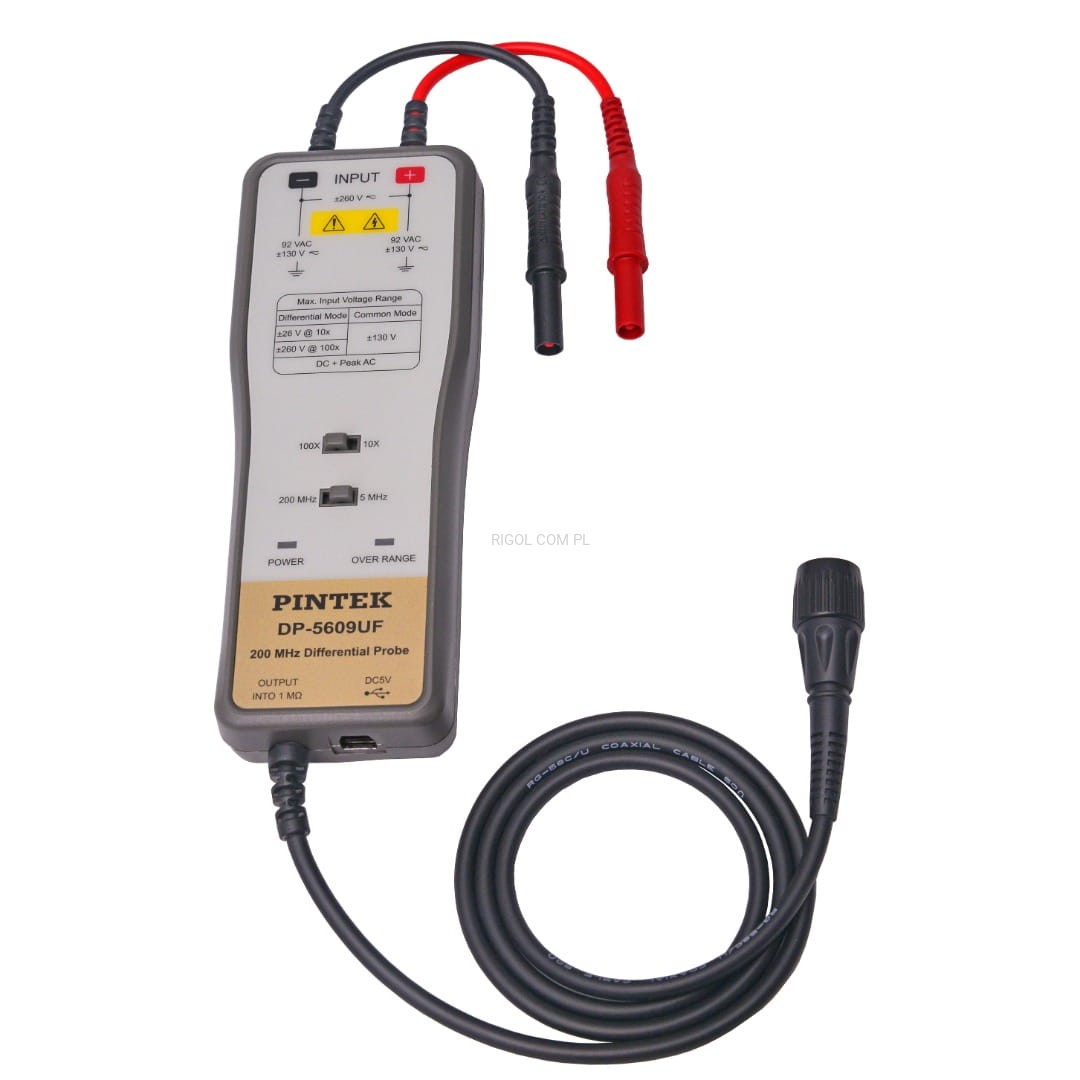

Sonda różnicowa DP-5609UF Pintek
Sonda różnicowa 520 Vpp; Pasmo: DC do 200 MHz
Koszty dostawy wybranego produktu
-
Kurier DHL za pobraniem 19,68 zł
-
Paczkomaty Inpost Darmowa
-
Kurier DHL Darmowa
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Kod produktu: PIN_DP-5609UF
Opis
Przegląd produktu
Sondy napięcia różnicowego DP-5609UF zapewniają bezpieczny sposób pomiaru potencjałów pływających dla wszystkich modeli oscyloskopów bez pełnego zabezpieczenia. Przekształcają one napięcie różnicowe (≦ ± 260 DC+AC szczytowe) na niskie napięcie (≦ ± 26 V) w odniesieniu do uziemienia w celu wyświetlenia na oscyloskopach.
Wyjście BNC jest zaprojektowane do pracy z wejściem o impedancji 1 MΩ. Jest to 2 razy więcej niż 50 Ω. DP-5609UF jest przeznaczony do modułów wysokiej częstotliwości i wysokiego zakresu dynamicznego. Tłumienie X10, X100, co ułatwia obliczenia bez błędów. Maksymalne napięcie wynosi 520 Vp-p. Jest przeznaczony do wysokiego napięcia.
Specyfikacja
- Pasmo 200 MHz (cały zakres)
- Czas narastania: 1,75 nS
- Pasmo graniczne 5 MHz (przełączalne)
- Tłumienie: X10 lub X100
- Maks. napięcie wejściowe: ±260 V DC lub 520 V p-p
- Dokładność: ± 2% (pełny zakres)
- Zewnętrzne zasilanie USB 5 V DC
- Impedancja wejściowa: 2 MΩ // 0,3 pF
