System Akwizycji Danych Rigol M300

Przegląd produktu

System M300 stanowi połączenie systemu pomiarowego z systemem przełączającym. Jest to baza do budowy sytemu pomiarowego/przełączającego.

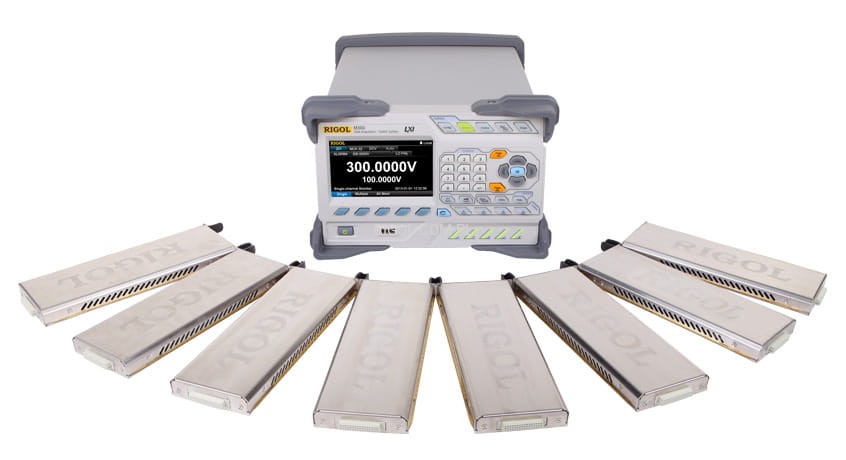

System akwizycji danych/przełączania serii M300 posiada 5 slotów i obsługuje 8 rodzajów modułów plug-in, w tym moduł DMM, multiplekser, przełącznik matrycowy i moduł wielofunkcyjny. Dzięki swojej modułowej strukturze, łączy w sobie możliwości precyzyjnych pomiarów z elastycznymi połączeniami sygnałowymi i może zapewnić wszechstronne rozwiązania dla działań, które wymagają testowania wielu punktów lub wielu sygnałów. Może to być szczególnie przydatne w testach wydajności produktu podczas fazy R&D oraz w testach automatycznych podczas procesu produkcji.

Podstawę systemu tworzy główny moduł MAINFRAME M300, do którego można podłączać dowolne z 8 rodzajów modułów plug-in.

M301 to moduł główny M300 z wbudowaną kartą pomiarową DDM. - (posiada jeszcze 4 wolne sloty)

M302 to moduł główny M300 z wbudowaną kartą pomiarową DDM oraz 20-kanałową kartą MC3120 ze złączem M3TB20. - (posiada jeszcze 3 wolne sloty)

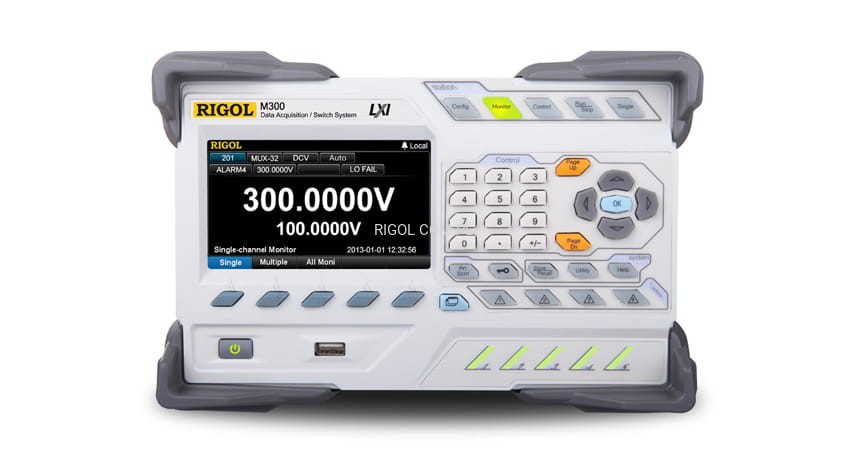

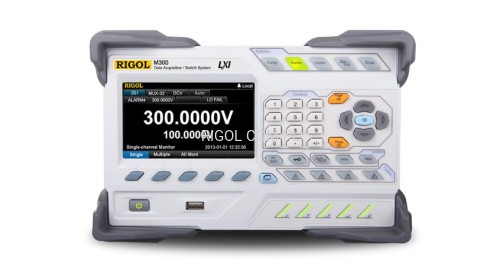

M300 posiada 4,3 calowy kolorowy wyświetlacz LCD o wysokiej rozdzielczości, przyjazny dla użytkownika interfejs, łatwy w użyciu układ klawiatury, wyraźne podświetlenie klawiszy oraz podpowiedzi dotyczące obsługi. M300 jest niezwykle elastyczny i łatwy w użyciu. Na potrzeby zdalnego sterowania, jest wyposażony w interfejsy RS232, USB, LAN i GPIB.

Kluczowe cechy

• Do 320 przełączalnych kanałów w jednym urządzeniu (niski koszt jednego kanału)
• Wsparcie dla 8 rodzajów modułów
• Możliwość zainstalowania modułu pomiarowego o rozdzielczości 6½ cyfry wspierającego różnorodne funkcję pomiarowe: Napięcie (AC, DC), Prąd (AC, DC), Rezystancję (metodą 2-przewodową i 4-przewodową), Częstotliwości, Temperatury (Termopara, Termistor, Czujnik rezystancyjny)
• Wbudowane funkcje matematyczne
• Duży wyświetlacz 4,3" i prosty interfejs obsługi

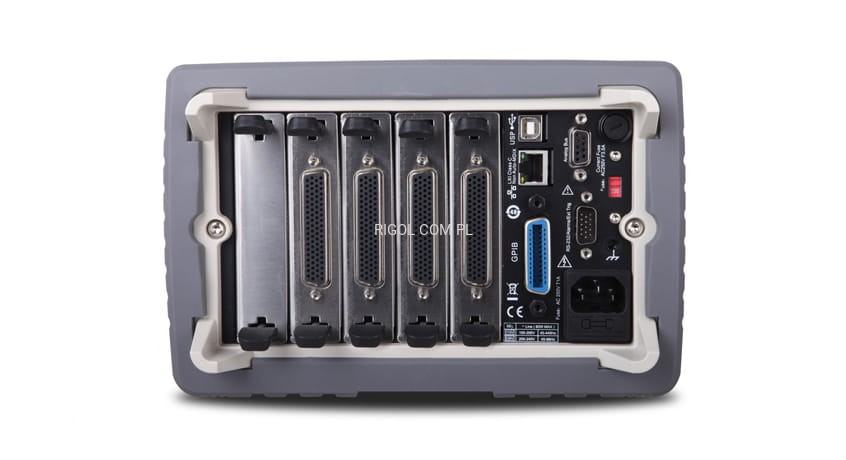

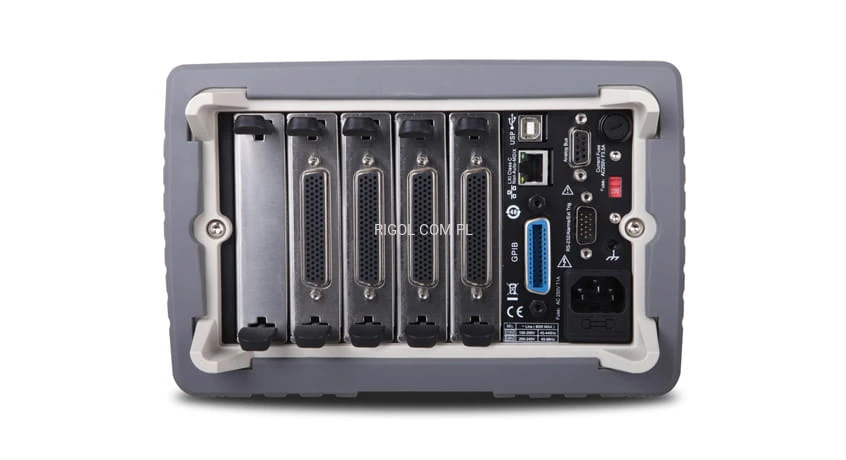

• Duża liczba złącz komunikacyjnych: USB Device, USB Host, GPIB, LAN(LXI Core Device 2011), RS232
• Kontrola przez sieć LAN
• Oprogramowanie komputerowe do kontroli i analizy danych
• Możliwość zdalnego sterowania poprzez standardowe funkcję SCPI
• Wymiary (Długość × Szerokość × Głębokość): 239 mm × 159 mm × 373,4 mm

Prezentacja funkcji

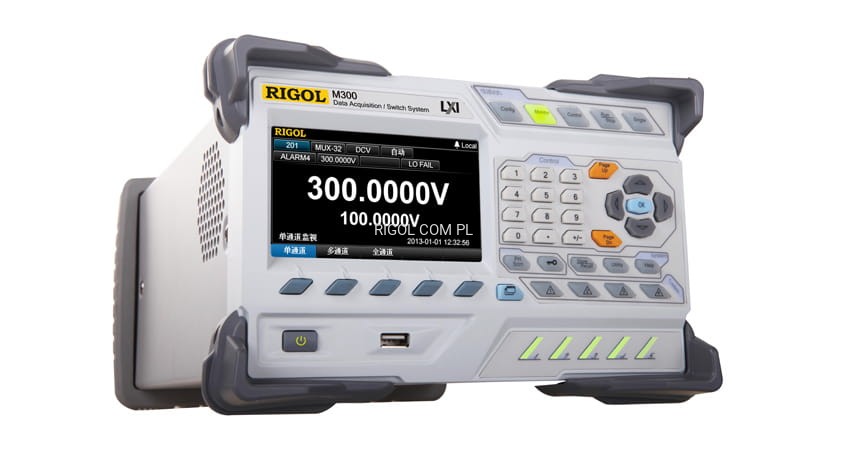

Wyświetlacz o przekątnej 4,3" ułatwia konfigurację urządzenia.

Możliwość pracy bez konieczności połączenia komputera PC.

Moduł pomiarowy o rozdzielczości 6½ cyfry może być zamontowany w dowolnym slocie.

Umożliwia on pomiary różnorodnych parametrów wliczając w to pomiar napięcia DC / AC,

pomiar natężenia prądu DC / AC, Pomiar rezystancji metodą dwu- lub cztero-przewodową,

pomiar okresu / częstotliwości, pomiar temperatury (termopara, termistor, czujnik rezystancyjny).

Do 320 przełączanych kanałów w jednym urządzeniu (Bardzo niski koszt jednego kanału).

Wsparcie dla 8 modułów: MC3065, MC3120, MC3132, MC3164, MC3324, MC3416, MC3534 oraz MC3648.

Standardowe interfejsy komunikacyjne: USB Device, USB Host, GPIB, LAN (LXI Core 2011 Device) oraz RS232.
