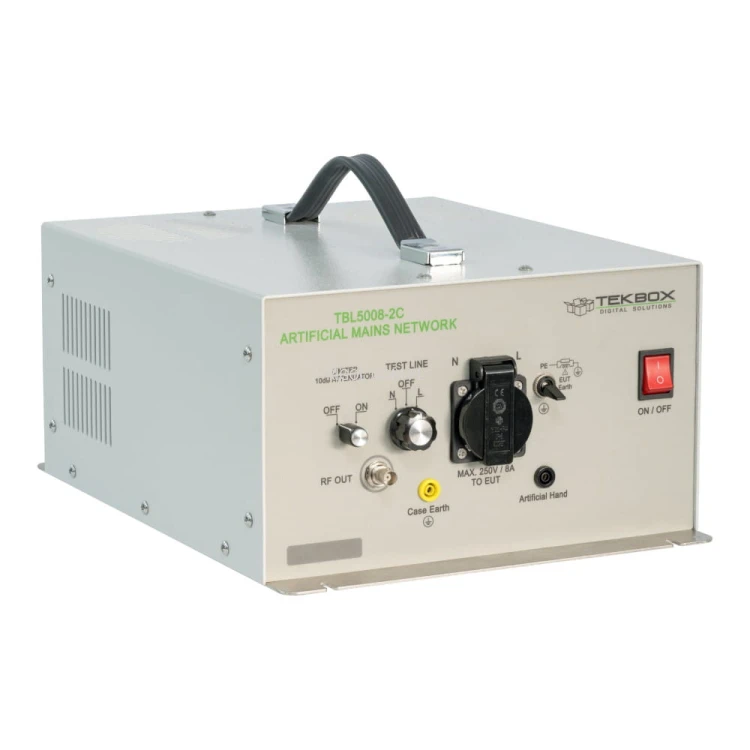

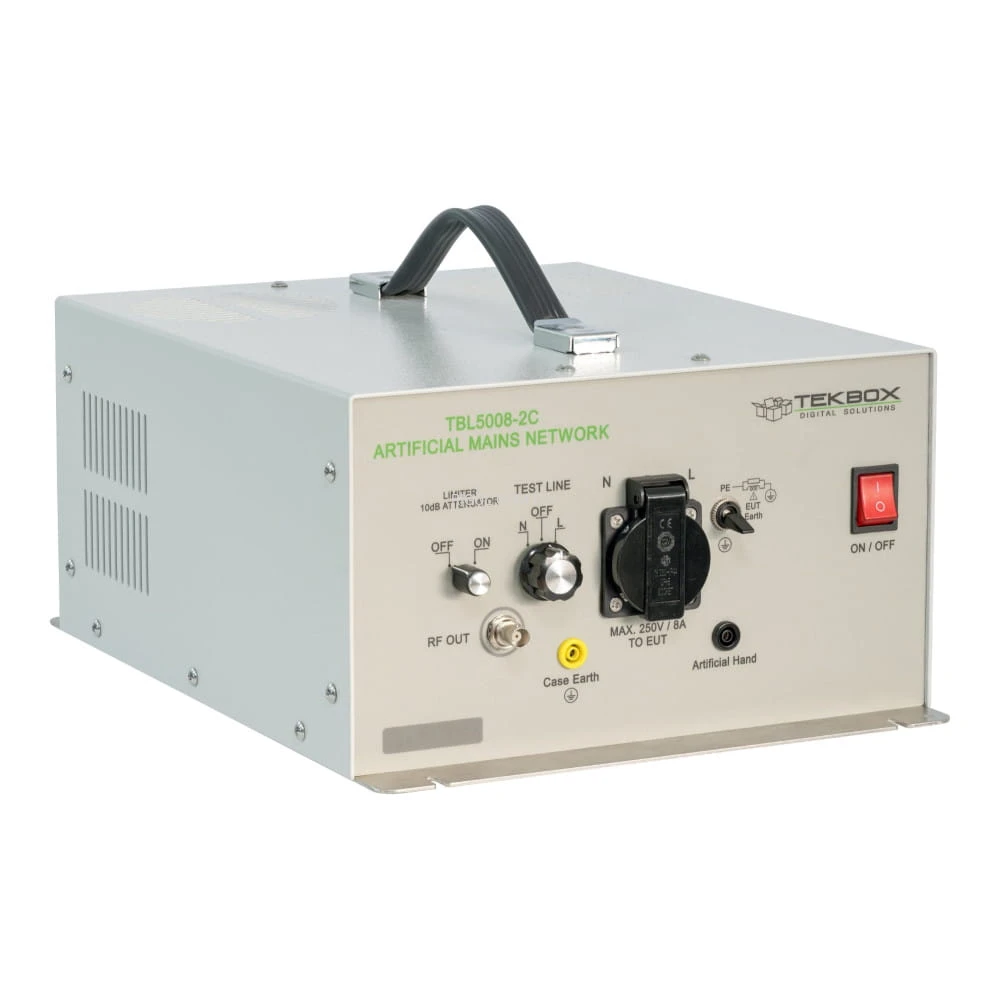

TBL5008-2C 50uH 8A Sieć stabilizacji impedancji linii AC LISN
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
KARTA KATALOGOWA
Przegląd produktu
TBL5008-2C to sieć stabilizacji impedancji liniowej (LISN) zaprojektowana do pomiaru emisji przewodzonych na liniach zasilających w zakresie częstotliwości od 9 kHz do 30 MHz, zgodnie z normą CISPR 16-1-2. Urządzenie jest przeznaczone do testowania jednofazowych urządzeń zasilanych prądem przemiennym o napięciu zasilania do maksymalnie 250 V i natężeniu 8 A. Szum przewodzony może być mierzony na przewodzie fazowym i neutralnym.

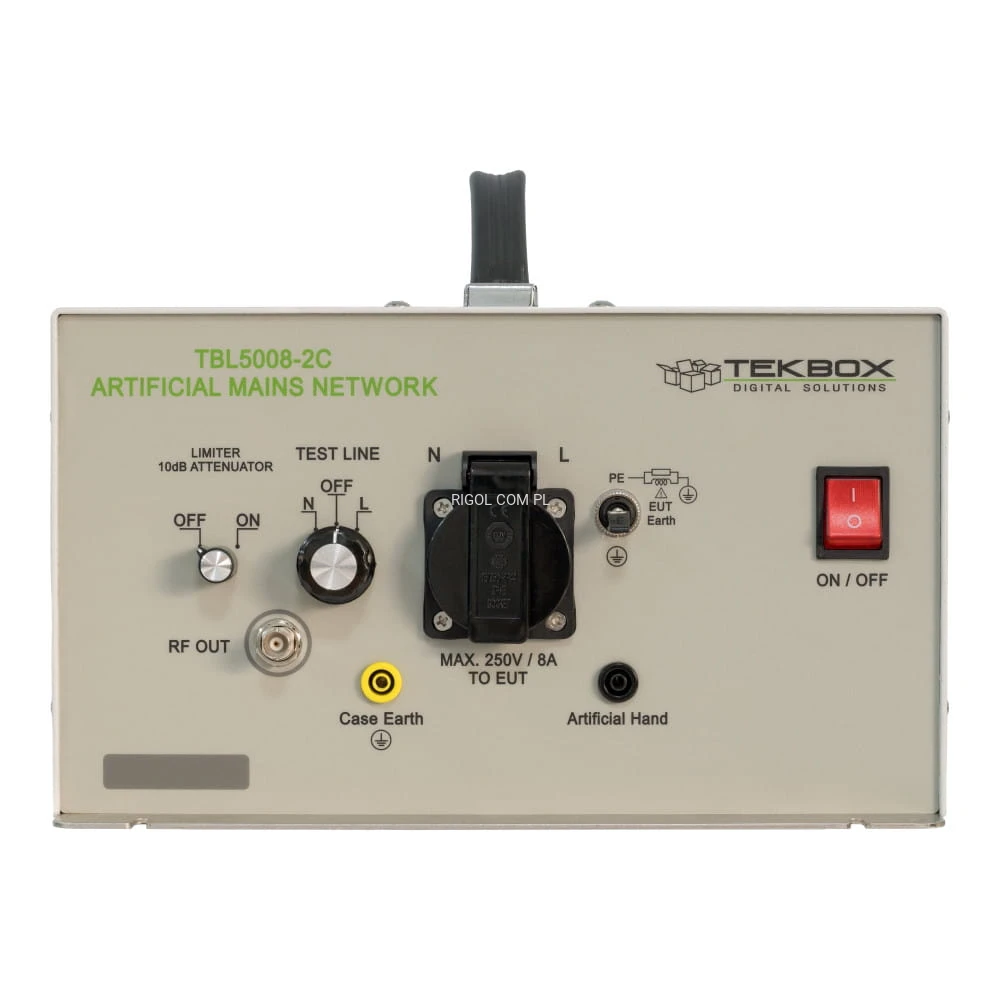

TBL5008-2C posiada przełącznik wyboru linii, przełączany limiter / filtr górnoprzepustowy / tłumik, przełącznik PE do naśladowania przedłużaczy i złącze sztucznej ręki.
Urządzenie jest dostępne ze złączami EUT specyficznymi dla danego kraju.
Kluczowe cechy
- Zakres częstotliwości: od 9 kHz do 30 MHz
- Impedancja: 50 Ω ║ (50 µH + 5 Ω)
- Artificial hand: 220 pF + 511 Ω
- Przełączany PE: 50 Ω ║ 50 µH
- Ogranicznik / tłumik / filtr górnoprzepustowy: +6dBm / 10 dB /150 kHz do 30 MHz
- Cewki indukcyjne z rdzeniem powietrznym
- Napięcie sieciowe: maks. 250 V / 50/60 Hz lub DC
- Maks. prąd: 8 A przy 23°C
- Gniazdo EUT: zależne od kraju
- Złącze pomiarowe: 50 Ω BNC

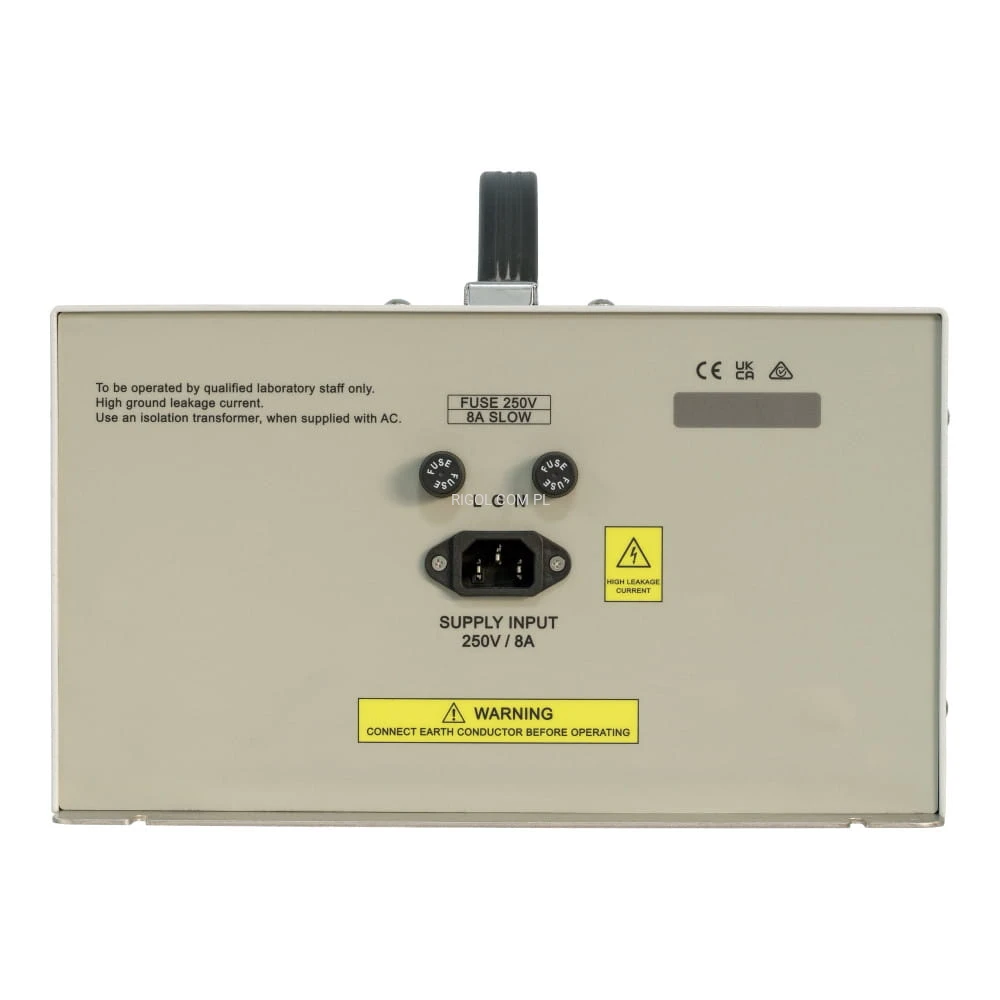

- Złącze zasilania: IEC 60320 C13
- Zakres temperatur pracy: +5°C ... + 40°C; 5% do 80% wilgotności względnej
Akcesoria dodatkowe:
Akcesoria LISN
| Model | Opis |
|---|---|
| TBSP-08-Schuko | Rewirable 8 A Schuko (CEE 7/4) plug for extension cables |
| TBLCAC-08-EU | Additional cold appliance cable, 8 A, 1.8m, CE7/4 to C14 |
| TBLCAL-EU | Calibration adapters SMA-F-CE7/3 Neutral + SMA-F-CE7/3 Line |
| TBLCAL-US | Calibration adapters SMA-F-NEMA 5-15 Neutral + SMA-F-NEMA 5-15 Line |
| TBLCAL-AU | Calibration adapters SMA-F-AS/NZS 3112:201 Neutral + SMA-F-AS/NZS 3112:201 Line |
| TBLCAL-UK | Calibration adapters SMA-F-BS1363 Neutral + SMA-F-BS1363 Line |
Akcesoria ochronne
| Model | Opis |
|---|---|
| TBFL1 | External 10 dB attenuator / Limiter / High Pass Filter |
| TBAS1 | 3, 6, 10, 20dB attenuator set, N-Male / N-Female, 2 W, DC – 3 GHz |
| TBAS4 | 3, 6, 10, 20dB attenuator set, N-Male / N-Female, 2 W, DC – 6 GHz |
| TBHPF1-9kHz-B | External 9 kHz High Pass Filter |
| TBHPF1-150kHz-B | External 150 kHz High Pass Filter |
| TBHPF2-150kHz | External 150 kHz High Pass Filter |
| TBHPF3-150kHz | External 150 kHz High Pass Filter |
Inne Akcesoria
| Model | Opis |
|---|---|
| TBGP-250/140 | Roll Up Ground Plane, 250 cm x 140 cm |
| TBLM02 | LISN-Mate, Common Mode / Differential Mode separator |
| TBMR-110M | Measurement Receiver, DC – 110 MHz |
Porównanie modeli LISN Tekbox:
| Model | Impedancja | Zakres częstotliwości | Path | Maks. Prąd | Maks. Napięcie | EUT Socket | Dodatkowe cechy |
| TBLDC32-2 | 150 Ohm | 9kHz – 30 MHz | 2 | 32A | 1000V DC | 4mm, safety | 150 Ohm DC LISN A, B, Common Mode Differential Mode operation |
| TBL00705-2 | 0.7µH//50Ω | 30 Hz – 500 MHz |
2 | 5A | 60V nominal, Component rating: 100V |
4mm (banana) | 400mΩ serial resistor |
| ТВL0110-2 | 1µH//50Ω | 30 Hz – 500 MHz |
2 | 10A | 60V nominal, Component rating: 100V |
4mm (banana) | 100mΩ serial resistor |
| ТВL0225-2 | 2µH//50Ω | 10 Hz – 200 MHz |
2 | 25A | 60V nominal, Component rating: 100V |
4mm (banana) | 100mΩ serial resistor |
| ТВОН01 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 10A | 60V nominal, Component rating: 250V |
4mm (banana) | - |
| TBL0550-1 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 50A | 60V nominal, Component rating: 250V |
Phoenix High Current |
- |
| TBL05100-1 | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 100A | 60V nominal, Component rating: 350V AV@ 50/60 Hz; 600V DC |
Phoenix High Current |
Can be jumpered to various standards |
| TBL05100-1-B | 5µH//50Ω | 150 kHz – 108 MHz |
1 | 100A | Component rating: 0-500V @ 50/60 Hz 250V AC @ 400Hz 1000V DC |
Phoenix High Current |
Can be jumpered to various standards |
| TBLM2 | - | 150 kHz – 110 MHz |
- | - | - | - | LISN Mate |
| TBL5016-1 | 50µH//50Ω (50µH+5Ω)//50Ω |
150 kHz – 30 MHz |
1 | 16A | 250V | Phoenix High Current |
can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter |
| TBL50100-1 | 50µH//50Ω (50µH+5Ω)//50Ω |
150 kHz – 30 MHz |
1 | 100A | 250V | Phoenix High Current |
can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter |
| TBLC08 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 240V | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
|
TBL5008-2B
|
(50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 250V AC 50/60 Hz or DC | Country specific mains socket |
separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5008-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 8A | 250V AC 50/60 Hz or DC | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 16A | 250V AC 50/60 Hz or DC | Country specific mains socket |
separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
2 | 16A | 250V AC 50/60 Hz or DC | Country specific mains socket |
Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5016-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 16A | 450V/240V | СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
| TBL5032-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz |
3 | 32A | 450V/240V | СЕЕ/ЕС60309 | Artificial hand connection PE switchable: 50Ω//50µH |
