Producent: Tekbox (przejdź do produktów)

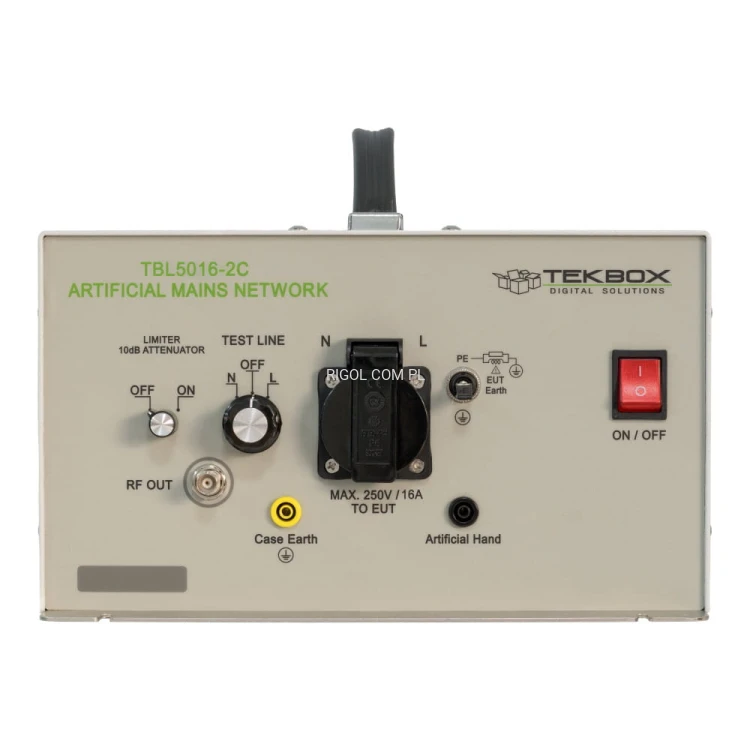

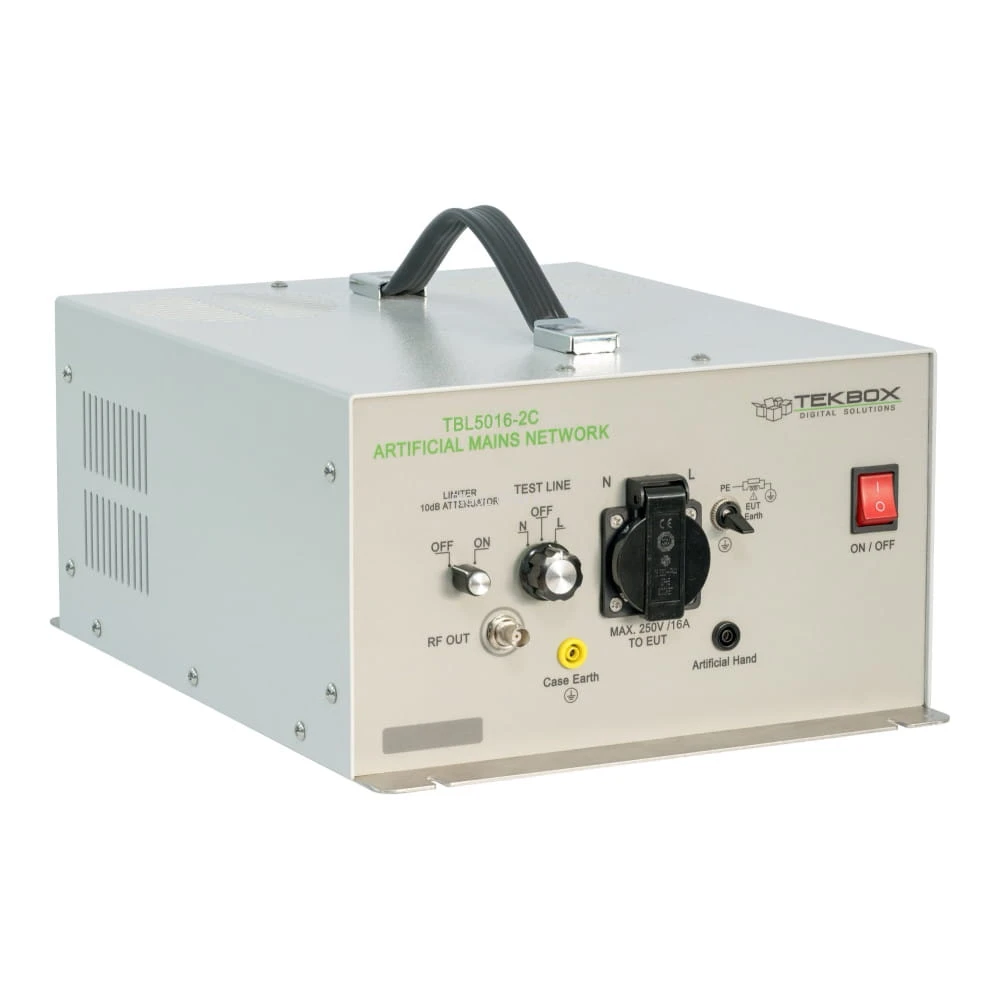

TBL5016-2C 50uH 16A Stabilizator impedancji sieci zasilającej LISN

TBL5016-2C Stabilizator impedancji sieci zasilającej 250 V 16 A; zakres częstotliwości: od 9 kHz do 30 MHz +przełącznik wyboru linii, przełączany ogranicznik / filtr górnoprzepustowy / tłumik

Przejdź do pełnego opisu
z VAT bez VAT
Cena 5 793,30 zł
szt.
Dostępność:
dostępny
Dostawa od 0,00 zł - Paczkomaty Inpost

Czas wysyłki: 1 - 3 dni

Opis

Karta katalogowa

Przegląd produktu

TBL5016-2C to sieć stabilizacji impedancji linii (LISN) zaprojektowana do pomiaru emisji przewodzonych na liniach zasilających w zakresie częstotliwości od 9 kHz do 30 MHz, zgodnie z normą CISPR 16-1-2. Urządzenie jest przeznaczone do testowania jednofazowego sprzętu zasilanego prądem przemiennym o napięciu zasilania do maksymalnie 250 V i 16 A. Szum przewodzony może być mierzony na przewodzie fazowym i neutralnym.

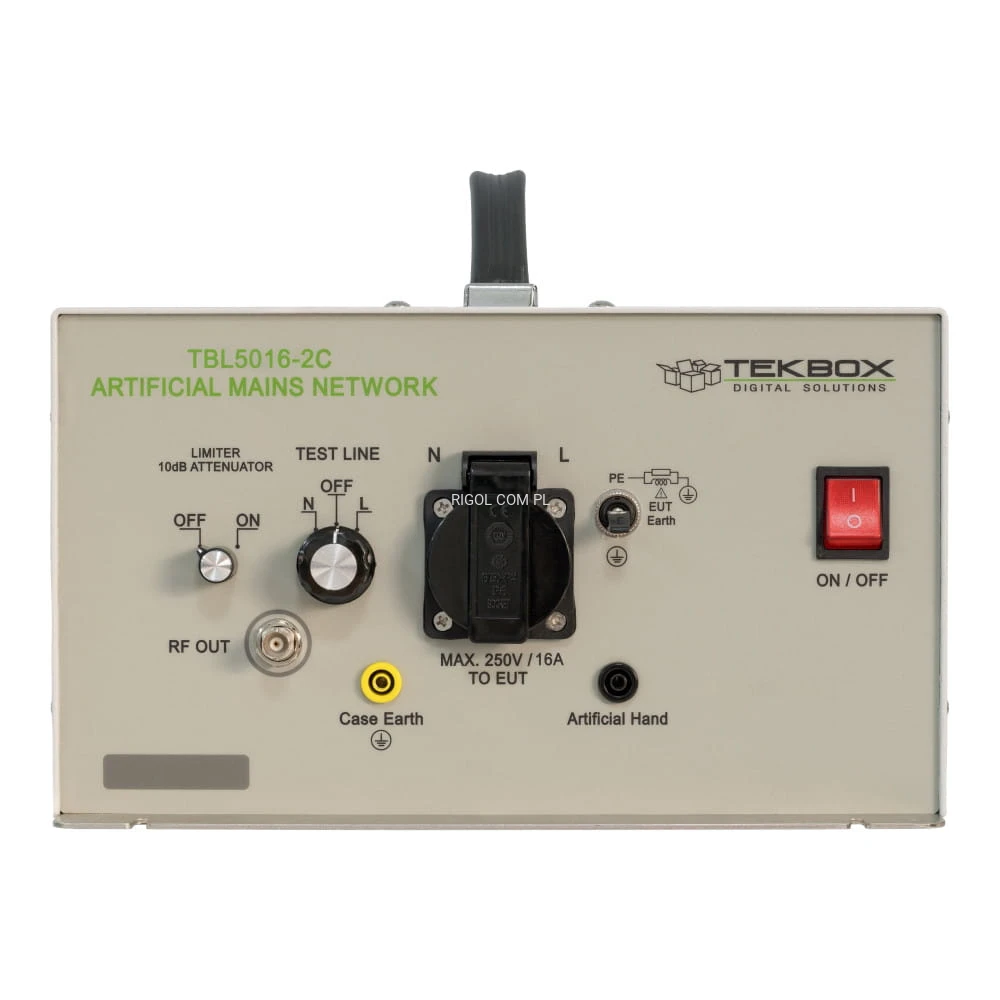

TBL5016-2C posiada przełącznik wyboru linii, przełączany ogranicznik / filtr górnoprzepustowy / tłumik, przełącznik PE do naśladowania przedłużaczy i sztuczne połączenie ręczne.

Urządzenie jest dostępne ze złączami EUT specyficznymi dla danego kraju.

Kluczowe cechy

  • Zakres częstotliwości: od 9 kHz do 30 MHz
  • Impedancja: 50 Ω ║ (50 µH + 5 Ω)
  • Sztuczna ręka: 220 pF + 511 Ω
  • Przełączany PE: 50 Ω ║ 50 µH
  • Ogranicznik / tłumik / filtr górnoprzepustowy: +6 dBm / 10 dB /150 kHz do 30 MHz
  • Cewki indukcyjne z rdzeniem powietrznym
  • Napięcie sieciowe: maks. 250 V / 50/60 Hz lub DC
  • Maks. prąd: 16 A @ 23°C
  • Gniazdo EUT: zależne od kraju
  • Złącze pomiarowe: 50 Ω BNC

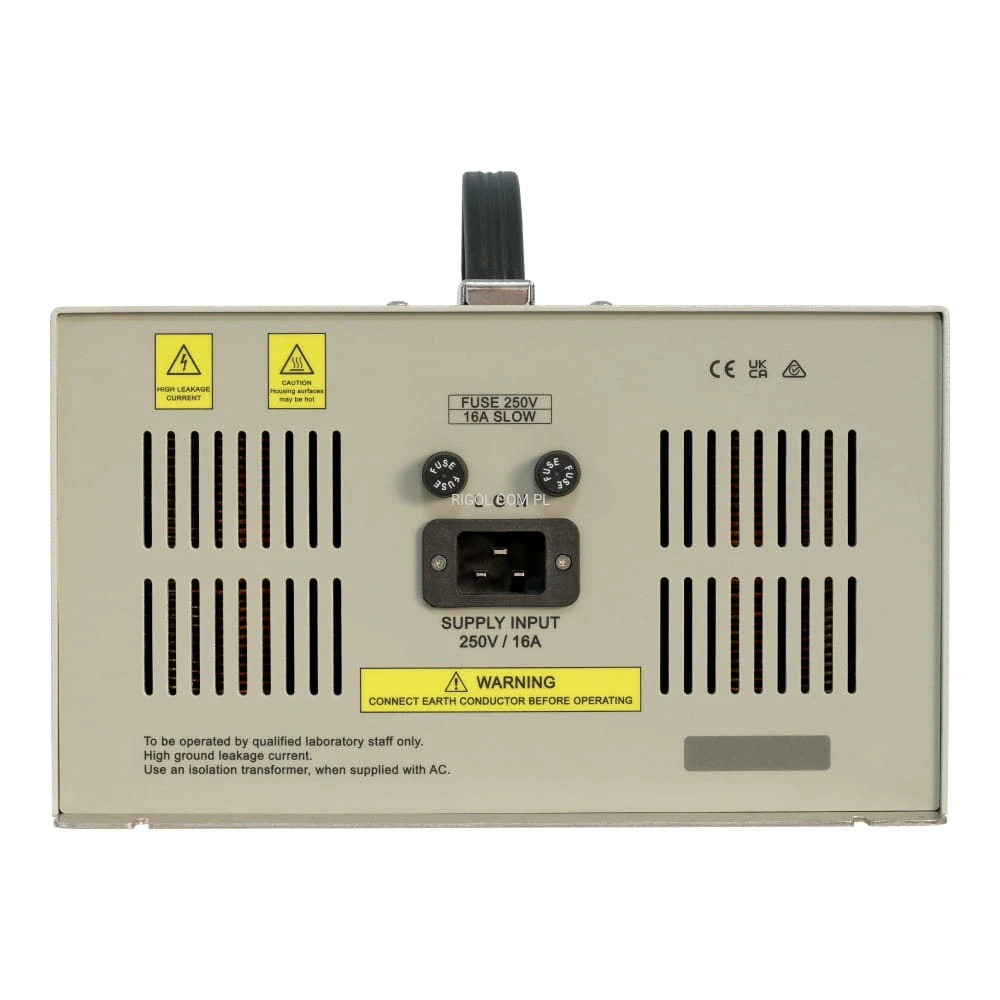

  • Złącze zasilania: IEC 60320 C19
  • Zakres temperatur pracy: +5°C … + 40°C; 5% do 80% wilgotności względnej

Akcesoria dodatkowe

Akcesoria LISN

Model Opis
TBSP-08-Schuko Rewirable 8 A Schuko (CEE 7/4) plug for extension cables
TBLCAC-08-EU Additional cold appliance cable, 8 A, 1,8m, CE7/4 to C14
TBLCAL-EU Calibration adapters SMA-F-CE7/3 Neutral + SMA-F-CE7/3 Line
TBLCAL-US Calibration adapters SMA-F-NEMA 5-15 Neutral + SMA-F-NEMA 5-15 Line
TBLCAL-AU Calibration adapters SMA-F-AS/NZS 3112:201 Neutral + SMA-F-AS/NZS 3112:201 Line
TBLCAL-UK Calibration adapters SMA-F-BS1363 Neutral + SMA-F-BS1363 Line

Akcesoria ochronne

Model Opis
TBFL1 External 10 dB attenuator / Limiter / High Pass Filter
TBAS1 3, 6, 10, 20 dB attenuator set, N-Male / N-Female, 2 W, DC: 3 GHz
TBAS4 3, 6, 10, 20 dB attenuator set, N-Male / N-Female, 2 W, DC: 6 GHz
TBHPF1-9kHz-B External 9 kHz High Pass Filter
TBHPF1-150kHz-B External 150 kHz High Pass Filter
TBHPF2-150kHz External 150 kHz High Pass Filter
TBHPF3-150kHz External 150 kHz High Pass Filter

Inne Akcesoria

Model Opis
TBGP-250/140 Roll Up Ground Plane, 250 cm × 140 cm
TBLM02 LISN-Mate, Common Mode / Differential Mode separator
TBMR-110M Measurement Receiver, DC: 110 MHz

Porównanie modeli

Model Impedancja Zakres częstotliwości Path Maks. Prąd Maks. Napięcie EUT Socket Dodatkowe cechy
TBLDC32-2 150 Ohm 9 kHz: 30 MHz 2 32 A 1000 V DC 4 mm, safety 150 Ohm DC LISN
A, B, Common Mode
Differential Mode
operation
TBL00705-2 0,7 µH//50 Ω 30 Hz:
500 MHz		 2 5 A 60 V nominal,
Component
rating: 100 V		 4 mm (banana) 400mΩ
serial resistor
ТВL0110-2 1 µH//50 Ω 30 Hz:
500 MHz		 2 10 A 60 V nominal,
Component
rating: 100 V		 4 mm (banana) 100mΩ
serial resistor
ТВL0225-2 2 µH//50 Ω 10 Hz:
200 MHz		 2 25 A 60 V nominal,
Component
rating: 100 V		 4 mm (banana) 100mΩ
serial resistor
ТВОН01 5 µH//50 Ω 150 kHz:
108 MHz		 1 10 A 60 V nominal,
Component
rating: 250 V		 4 mm (banana) -
TBL0550-1 5 µH//50 Ω 150 kHz:
108 MHz		 1 50 A 60 V nominal,
Component
rating: 250 V		 Phoenix High
Current		 -
TBL05100-1 5 µH//50 Ω 150 kHz:
108 MHz		 1 100 A 60 V nominal,
Component rating:
350 V AV@ 50/60 Hz; 600 V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBL05100-1-B 5 µH//50 Ω 150 kHz:
108 MHz		 1 100 A Component rating:
0-500V @ 50/60 Hz
250 V AC @ 400 Hz
1000 V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBLM2 - 150 kHz:
110 MHz		 - - - - LISN Mate
TBL5016-1 50 µH//50 Ω
(50 µH+5 Ω)//50 Ω		 150 kHz:
30 MHz		 1 16 A 250 V Phoenix High
Current		 can be jumpered
50 µH//50 Ω or
(50 µH+5 Ω)//50 Ω
no 250uH pre-filter
TBL50100-1 50 µH//50 Ω
(50 µH+5 Ω)//50 Ω		 150 kHz:
30 MHz		 1 100 A 250 V Phoenix High
Current		 can be jumpered
50 µH//50 Ω or
(50 µH+5 Ω)//50 Ω
no 250uH pre-filter
TBLC08 (50 µH+5 Ω)//50 Ω 9 kHz:
30 MHz		 2 8 A 240 V Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50 Ω//50 µH
TBL5008-2B (50 µH+5 Ω)//50 Ω 9 kHz:
30 MHz		 2 8 A 250 V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50 Ω//50 µH
TBL5008-2C (50 µH+5 Ω)//50 Ω 9 kHz:
30 MHz		 2 8 A 250 V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50 Ω//50 µH
TBL5016-2B (50 µH+5 Ω)//50 Ω 9 kHz:
30 MHz		 2 16 A 250 V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50 Ω//50 µH
TBL5016-2C (50 µH+5 Ω)//50 Ω 9 kHz:
30 MHz		 2 16 A 250 V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50 Ω//50 µH
TBL5016-3 (50 µH+5 Ω)//50 Ω 9 kHz:
30 MHz		 3 16 A 450 V/240 V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50 Ω//50 µH
TBL5032-3 (50 µH+5 Ω)//50 Ω 9 kHz:
30 MHz		 3 32 A 450 V/240 V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50 Ω//50 µH

Pliki do pobrania

File icon TBL5016-2C_Manual v1.1.pdf 12.60 MB

TBL5016-2C_Manual v1.1
