Producent: Tekbox (przejdź do produktów)

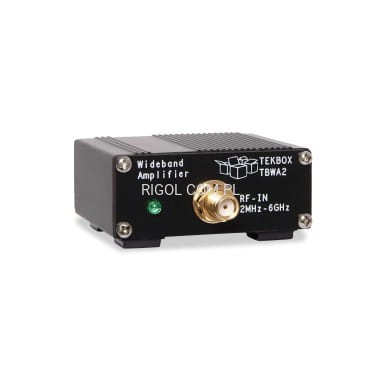

TBWA2/40dB wzmacniacz szerokopasmowy RF

Szerokopasmowy wzmacniacz RF (40 dB) do 6 GHz

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 322,25 zł
szt.
Dostępność:
dostępny
Dostawa od 0,00 zł - Paczkomaty Inpost

Czas wysyłki: 1 - 3 dni

Opis

Karta katalogowa

Przegląd produktu

Szerokopasmowy wzmacniacz Tekbox TBWA2 jest dostępny w wersjach o wzmocnieniu 20 dB i 40 dB i ma zakres częstotliwości od 1 MHz do 6 GHz. W porównaniu do TBDA1, wzmacniacze te mają większy zakres częstotliwości, dzięki czemu nadają się do wzmacniania sygnałów o wysokiej częstotliwości w testach zgodności wstępnej EMC.

Tekbox TBWA2 jest dostarczany z:

  • 1x kabel SMA-male do SMA-male (25 cm)
  • 1x kabel SMA-męski na N-męski (75 cm)
  • 1x adapter koncentryczny SMA-żeńskie do N-męskie
  • Wykres pomiarowy
  • Kabel USB

Kluczowe cechy

TBWA2/40 dB

  • Wejście: 50 Ohm, SMA

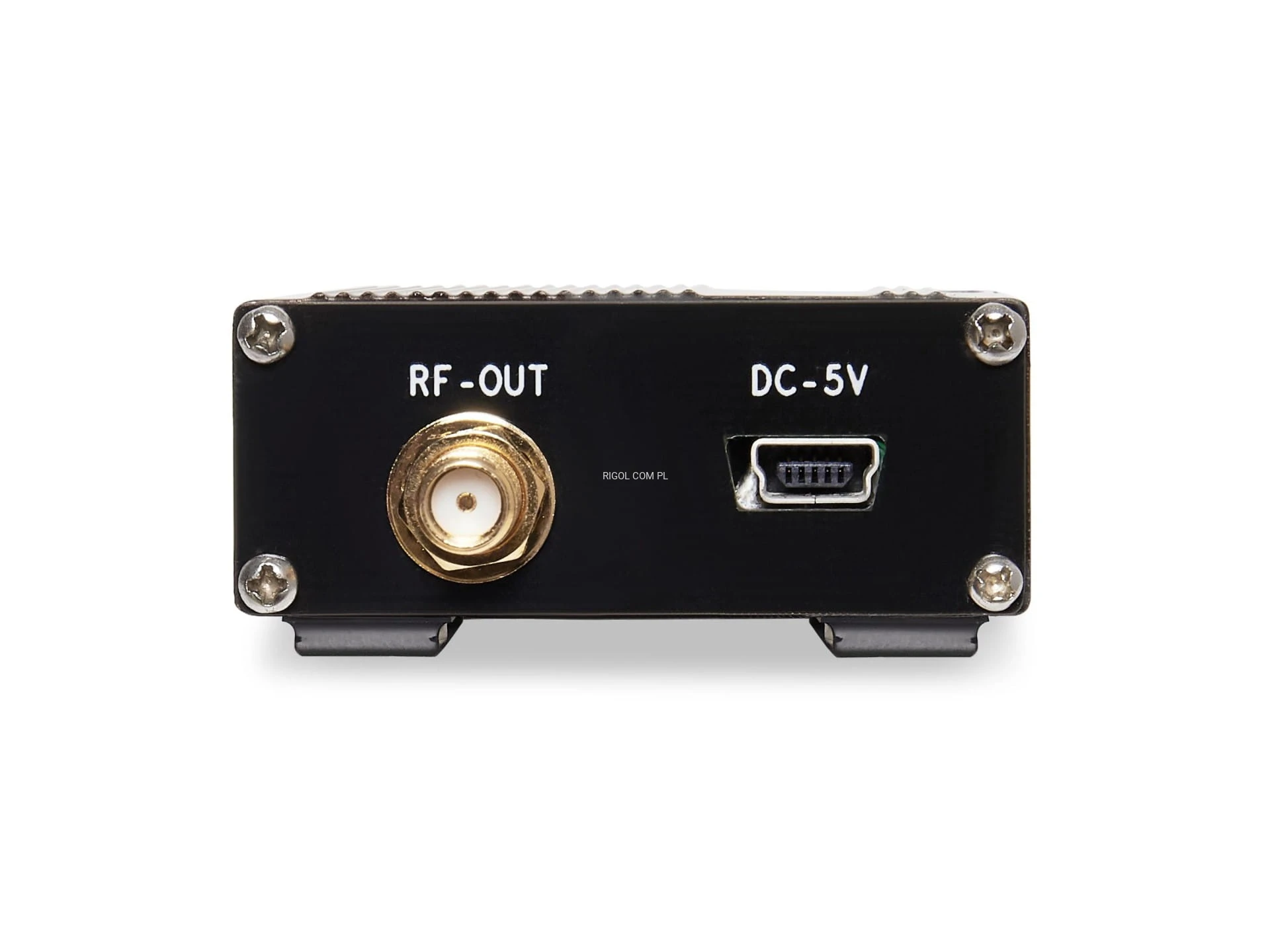

  • Wyjście: 50 Ohm, SMA
  • Nominalne napięcie zasilania: 4,5 - 5 V, typ. 210 mA, złącze Mini-USB-B
  • Maksymalne napięcie zasilania: 5,5 V
  • Maksymalna moc wejściowa: -10dBm
  • Punkt kompresji wyjścia 1 dB @ 2 GHz: +20 dBm
  • Izolacja wsteczna S12, 0,1 …6 GHz: 40 dB
  • Współczynnik szumów @ 2 GHz: 5 dB

Wzmocnienie

1 MHz

10 MHz

100 MHz

500 MHz

1 GHz

2 GHz

3 GHz

4,5 GHz

6 GHz
30 dB 40,2 dB 40,2 dB 40 dB 39,5 dB 37,6 dB 36,4 dB 34,6 dB 34,7 dB

Porównanie modeli

Model TBWA2/20 dB TBWA2/40 dB
Maksymalna moc wejściowa +10 dBm -10 dBm
Wzmocnienie 14,8 dB @ 1 MHz
20,2 dB @ 10 MHz
20,2 dB @ 100 MHz
20 dB @ 500 MHz
19,8 dB @ 1 GHz
19 dB @ 2 GHz
17,6 dB @ 3 GHz
17,4 dB @ 4,5 GHz
15,4 dB @ 6 GHz		 30 dB @ 1 MHz
40,2 dB @ 10 MHz
40,2 dB @ 100 MHz
40 dB @ 500 MHz
39,5 dB @ 1 GHz
37,6 dB @ 2 GHz
36,4 dB @ 3 GHz
34,6 dB @ 4,5 GHz
34,7 dB @ 6 GHz
Punkt kompresji wyjścia 1 dB +20 dBm @ 2 GHz +20 dBm @ 2 GHz
Odwrotna izolacja 23 dB 40 dB
Współczynnik szumów 4,5 … 5 dB @ 2 GHz 5 dB @ 2 GHz
Nominalne napięcie zasilania 4,5 do 5 V, typ. 110 mA, Złącze Mini-USB-B 4,5 do 5 V, typ. 210 mA, Złącze Mini-USB-B
Maksymalne napięcie zasilania 5,5 V 5,5 V
Impedance 50 Ω wejście, 50 Ω wyjście 50 Ω wejście, 50 Ω wyjście

Zastosowanie

  • Blok wzmocnienia ogólnego przeznaczenia
  • Odpowiedni do wstępnych testów zgodności EMC

Pliki do pobrania

File icon TBWA2_Manual.pdf 364.68 kB

Karta katalogowa [EN]
