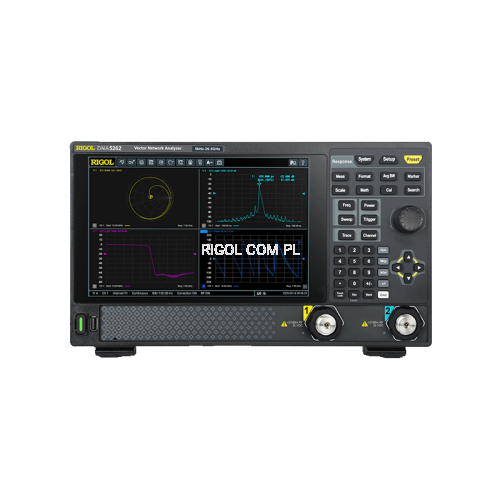

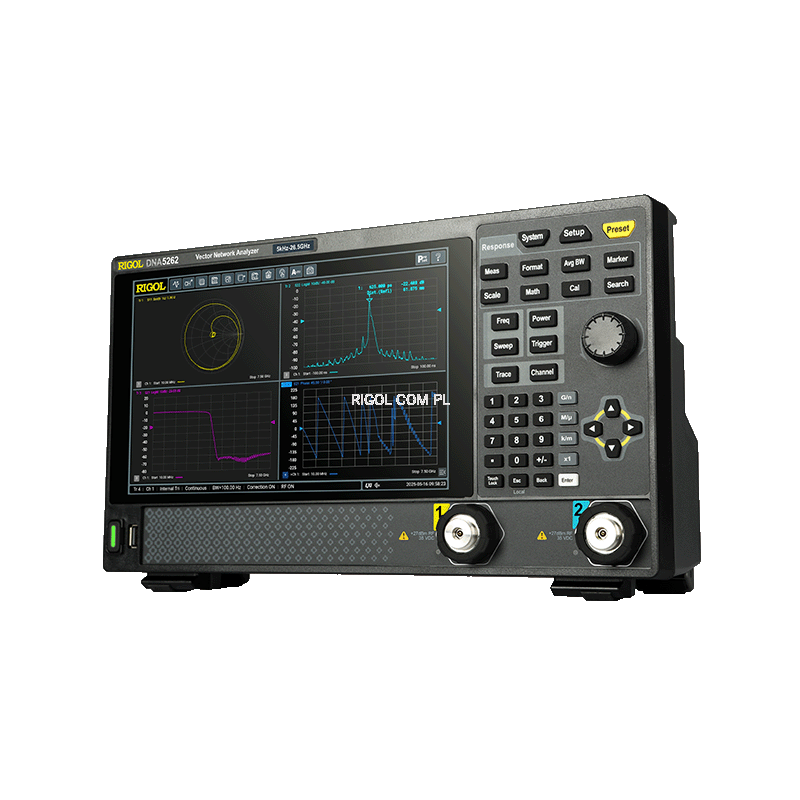

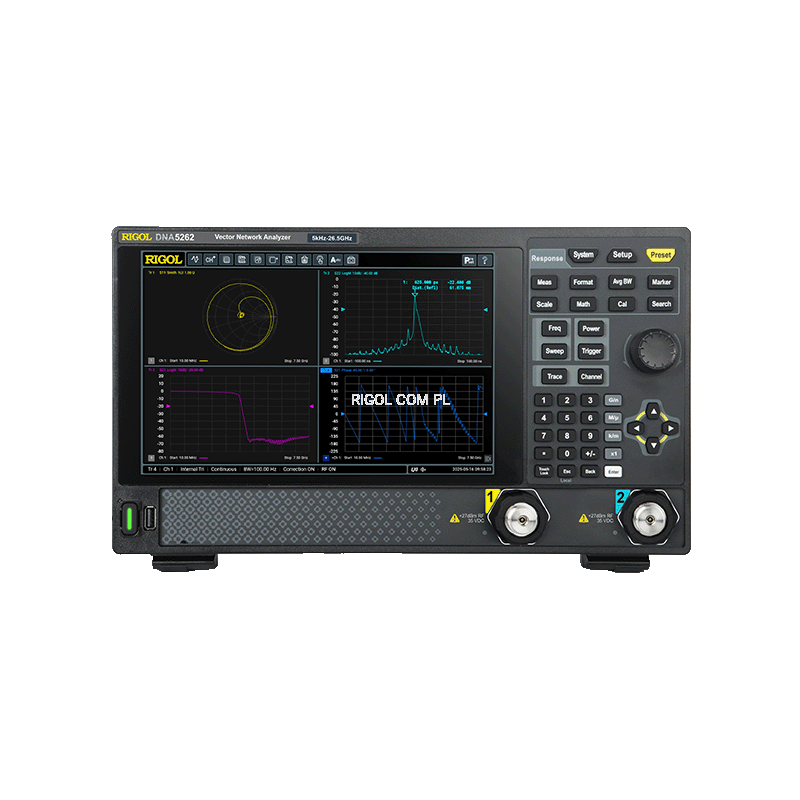

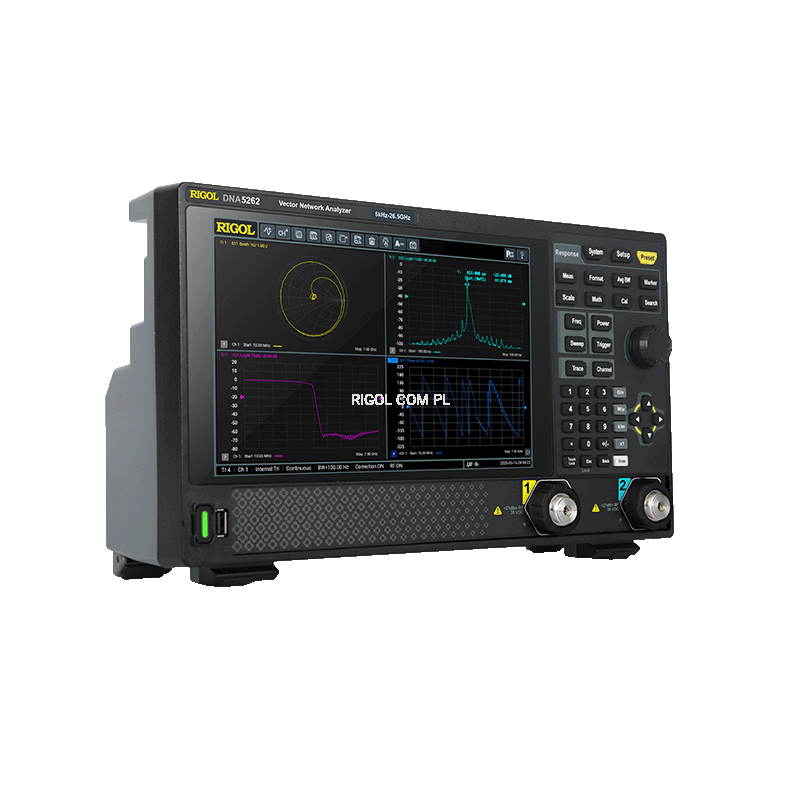

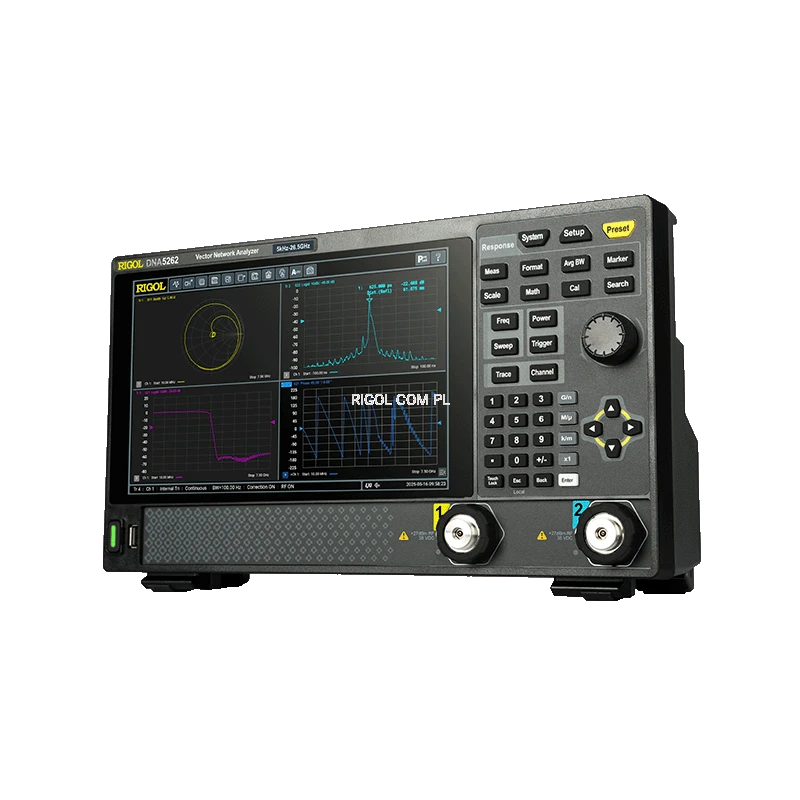

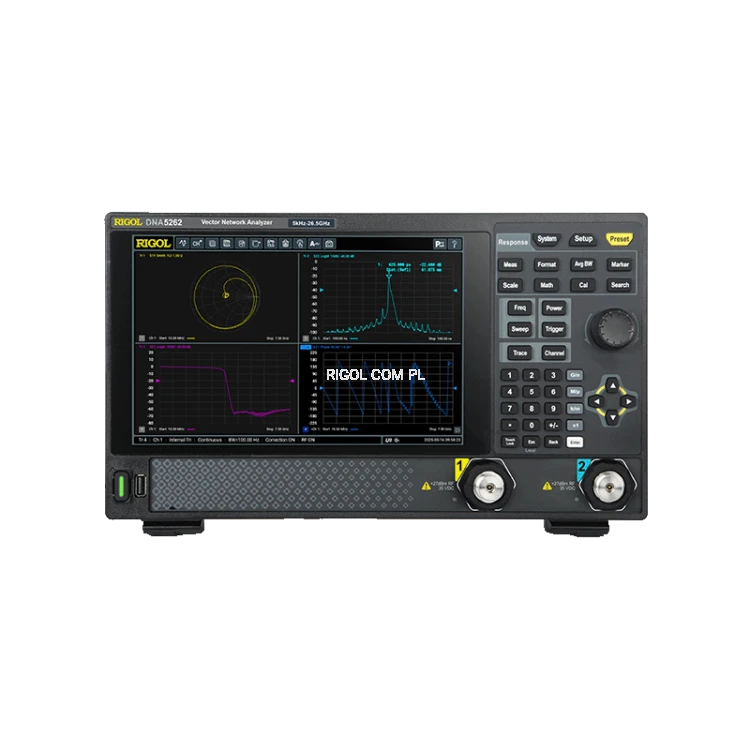

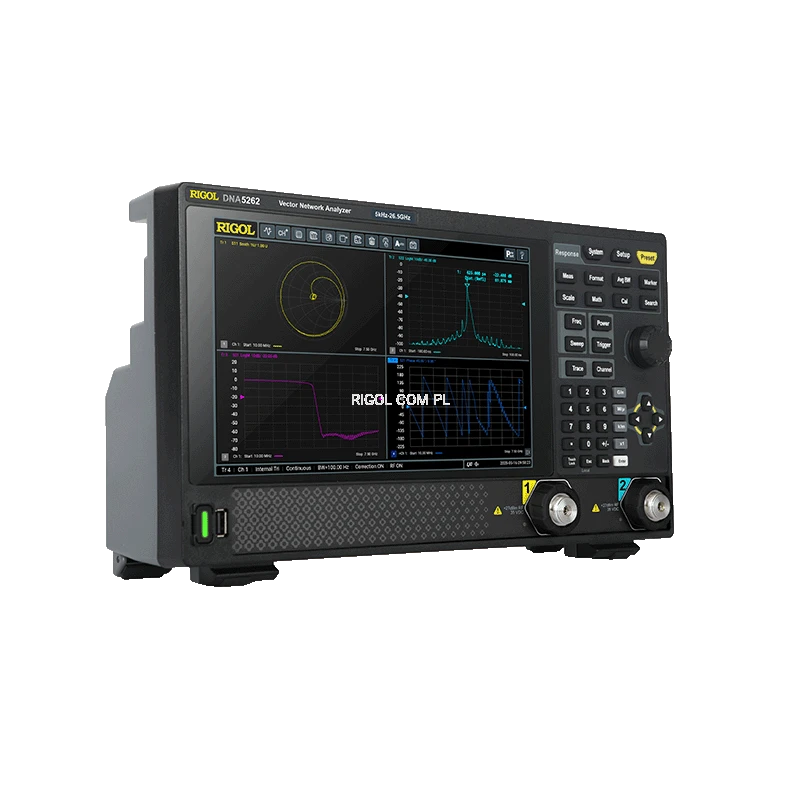

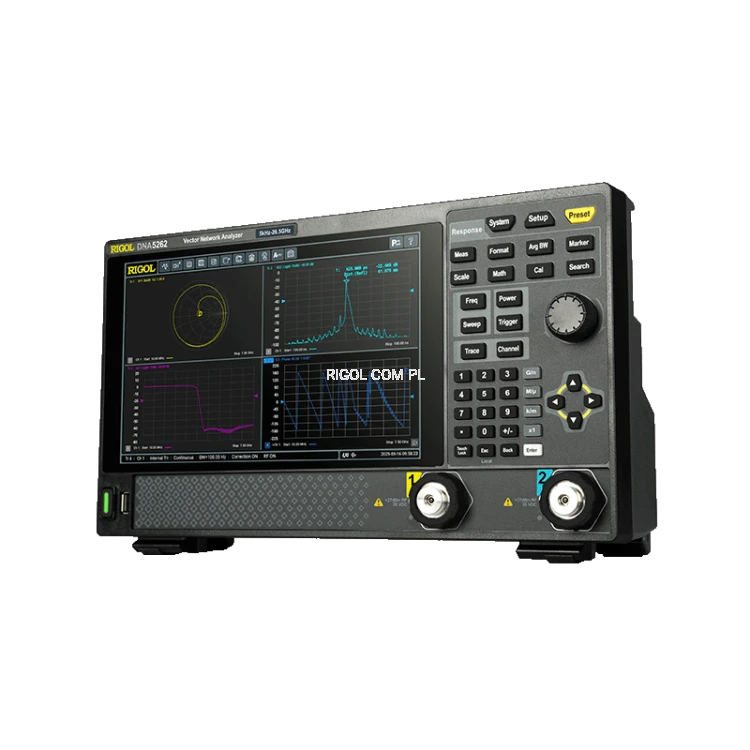

Wektorowy Analizator Sieci RIGOL DNA5082

2-portowy wektorowy analizator sieci DNA5082 o zakresie częstotliwości: 5 kHz do 8,5 GHz; zakres dynamiki 127 dB; ekran dotykowy 10,1"

Przejdź do pełnego opisu

45 387,00 zł

Ilość

szt.

Dostępność:

dostępny

Dostawa darmowa - Kurier DHL

Czas wysyłki: 30 Dni

Parametry_analizatorów_VNA

Wyświetlacz 10'1"
Liczba portów 2
Zakres częstotliwości testowej 5 kHz - 8,5 GHz

Opis

Przegląd produktu

Seria analizatorów sieci wektorowej serii DNA5000 oferują różne metody kalibracji, takie jak odpowiedź częstotliwościowa, jednoportowa, izolacja odpowiedzi, ulepszona odpowiedź, pełna dwuportowa i elektroniczna kalibracja. Obsługują różne formaty wyświetlania, takie jak Log Mag, Lin Mag, SWR, Phase, Group opóźnienia, wykres Smitha i wykres polarny. Dzięki połączeniu z badanym urządzeniem za pośrednictwem standardowych interfejsów, takich jak USB, LAN i HDMI, seria ta może dokładnie mierzyć charakterystykę wzmocnienia/częstotliwości, charakterystykę fazy/częstotliwości oraz charakterystykę opóźnienia grupowego sieci mikrofalowej.

Kluczowe cechy

Zakres częstotliwości: od 5 kHz do 8,5 GHz
2 porty
Wysoki zakres dynamiczny: do 127 dB (typowo)
Rozdzielczość częstotliwości: 1 Hz
Szerokość pasma IF: od 1 Hz do 10 MHz
Maksymalna moc wyjściowa: do +10 dBm
Niski poziom szumu śladu (typowo): 0,005 dB
Kompleksowa obsługa kalibracji: SOLT, OSL, odpowiedź, ulepszona odpowiedź i ECal
10,1-calowy pojemnościowy wyświetlacz dotykowy, kompaktowa i lekka konstrukcja

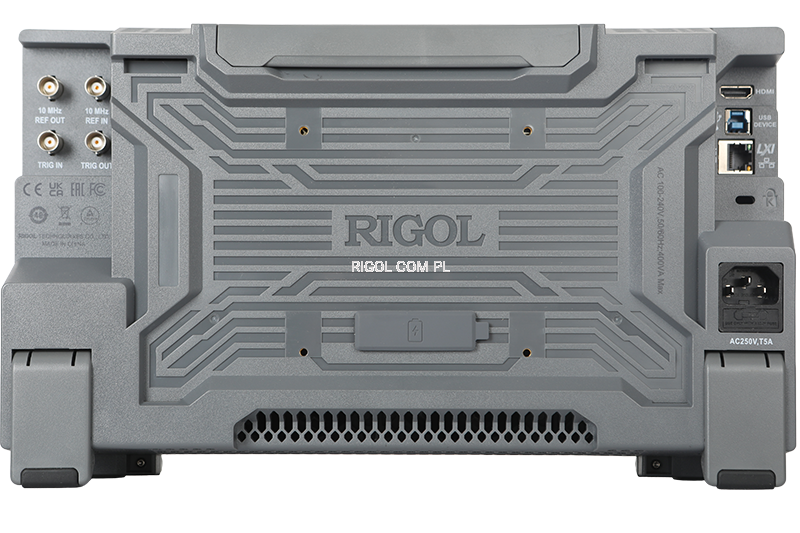

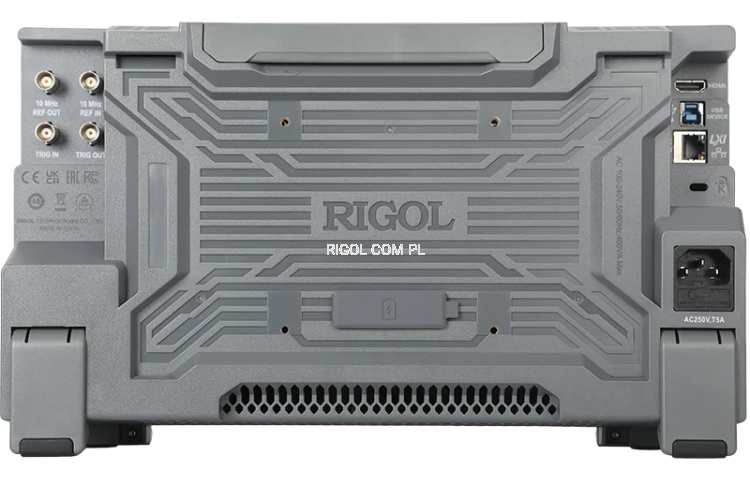

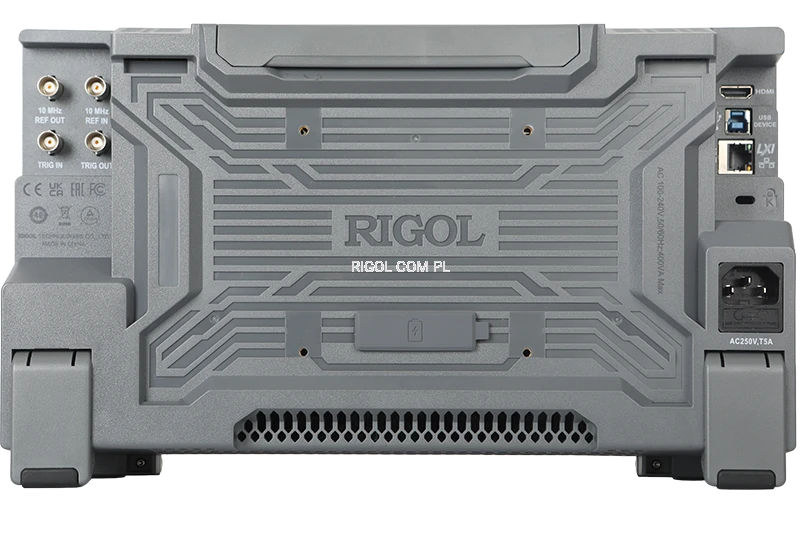

Interfejsy LAN, USB, HDMI z obsługą SCPI i sterowaniem internetowym
System operacyjny: Linux
Pamięć wewnętrzna: 256 GB
Wymiary: 358,1 × 214,8 × 121,4 mm
Waga: 5,3 kg

Porównanie modeli

Seria	DNA5000
Model	DNA5042	DNA5082	DNA5142	DNA5202	DNA5262
minimalnie częstotliwość	5 kHz
Maks. częstotliwość	4,5 GHz	8,5 GHz	14 GHz	20 GHz	26,5 GHz
Liczba portów	2
Zakres dynamiczny	120 dB，127 dB(typ.)
IF Bandwidth	1 Hz do 10 MHz(1-3-10 steps)
Złącze	N żeński	N żeński	N żeński	Męskie z gwintem 3,5 mm	Męskie z gwintem 3,5 mm
Zużycie energii	80 W	80 W	100 W	100 W	100 W
Wyświetlacz	10,1" 1280 × 800 HD, ekran dotykowy
Wymiary	358,1 × 214,8 × 121,4 mm

Prezentacja funkcji

Do 15 normalnych znaczników

Znacznik to trójkątny symbol używany do zaznaczania punktów na wykresie. Znaczniki
zapewniają odczyty częstotliwości każdego punktu na wykresie oraz wartości pomiarowe.
Wartości różnią się w zależności od parametrów pomiarowych wykresu i formatu wykresu. Dla każdego zapisu jeden znacznik jest traktowany jako referencyjny.

Wektorowy Analizator Sieci RIGOL DNA5082

Pole ze statystykami

Informacje statystyczne obejmują następujące elementy:

Peak to peak: wskazuje wartość szczytową śladu w zakresie statystycznym
Średnia: wskazuje średnią wartość śladu w zakresie statystyczny
Odchylenie standardowe: wskazuje odchylenie standardowe śladu w zakresie statystycznym

Test graniczny

Test graniczny porównuje zmierzone dane z określoną wartością graniczną w celu oceny, czy dane odpowiedzi pomiaru spełniają warunki PASS/FAIL, aby uzyskać wynik testu.

Opcja TDA

Przyrząd VNA może również wykorzystywać parametry częstotliwościowe do obliczenia odwrotnej transformacji Fouriera (IFFT) w celu uzyskania charakterystyki czasowej urządzenia. Funkcja TDA (Time Domain Analysis) umożliwia przekształcenie zmierzonych danych częstotliwościowych na dane czasowe za pomocą obliczeń matematycznych i przeprowadzenie analizy charakterystyki czasowej badanego urządzenia.

Mierząc opóźnienie między impulsem transmisyjnym a impulsem odbitym w połączeniu z szybkością transmisji sygnału w kablu transmisyjnym, można określić rozkład impedancji i lokalizację usterki w kablu transmisyjnym.

2-portowy DeEmbed

Funkcja 2-portowego DeEmbed służy do optymalizacji wyników pomiarów VNA. Po kalibracji, jeśli do systemu pomiarowego zostanie dodane urządzenie 2-portowe (na przykład adapter, tłumik, długie kable), wpłynie to na wyniki pomiarów. Funkcja 2-portowego DeEmbed może usunąć wpływ 2-portowego elementu mocującego z wyników pomiarów i przywrócić rzeczywistą wydajność badanej jednostki.

Operacja de-embed przywołuje plik „*.S2P” w formacie Touchstone. Plik ten zawiera charakterystykę elektryczną 2-portowego urządzenia lub komponentu, taką jak impedancja i faza. Analizując i obliczając dane zawarte w tym pliku w połączeniu z danymi pomiarowymi, funkcja de-embed może wyeliminować wpływ urządzenia na wyniki pomiarów.
