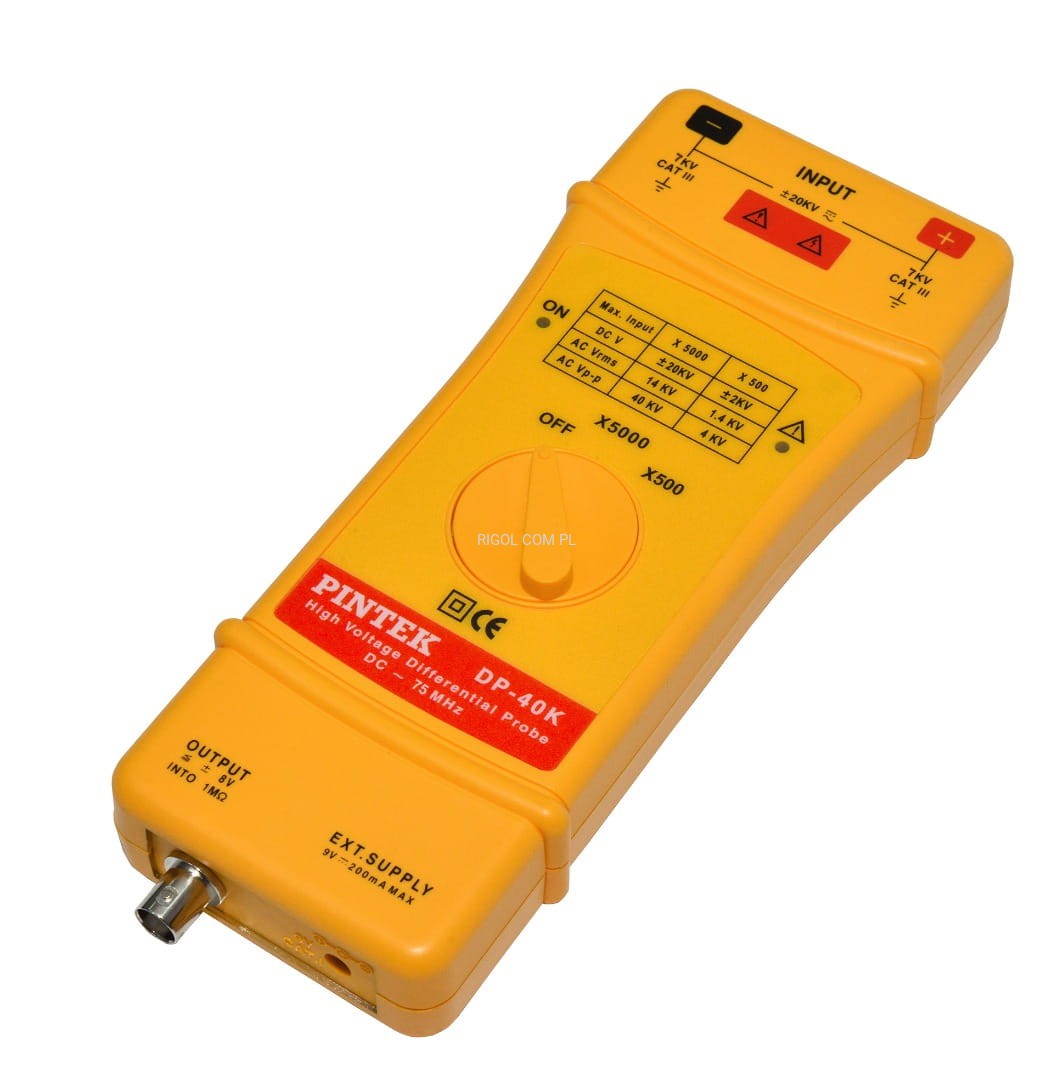

Wysokonapięciowa sonda różnicowa DP-40K Pintek - 40 kVpp/75MHz

Przegląd produktu

Wysokonapięciowa sonda różnicowa DP-40K firmy Pintek. Pasmo: DC do 75 MHz (500:1), DC do 20 MHz (5000:1). Napięcie różnicowe DC + szczytowe AC: maks. 20 kV DC lub 40 kVp-p lub AC 14 kV / 60 Hz

Specyfikacja

• Pasmo: DC do 75 MHz (-3 dB) (dla tłumienia 500:1); DC do 20 MHz (-3 dB) (dla tłumienia 5000:1)
• Współczynnik tłumienia: 500:1, 5000:1
• Dokładność: ± 2%
• Zakresy napięcia wejściowego (DC+AC szczyt-szczyt)
• ≦ 40 kV dla X5000 (tj. około 14 kV / 60 Hz lub ± 20 kV DC)
• ≦ 4 kV dla X500 (tj. około 1,4 kVrms lub ± 2 kV DC)
• Maksymalne napięcie wejściowe:
• Maksymalne napięcie różnicowe: 40 kV (DC + AC szczyt-szczyt) lub AC 14 kV / 60 Hz
• Maksymalne napięcie między każdym zaciskiem wejściowym a uziemieniem: 7 kVrms
• Impedancja wejściowa:
• Różnicowa: 110 MΩ // 1 pF
• Między zaciskami a masą: 55 MΩ // 2 pF
• Wyjście: ≦ ± 4 V
• Impedancja wyjściowa: 50 Ω
• Czas narastania: 4,7 ns dla X500; 17,5 ns dla X5000
• Współczynnik tłumienia w trybie wspólnym:
• 60 Hz: ＞60 dB, 100 Hz: ＞50 dB, 1 MHz: ＞40 dB
• Zasilanie:
• Zasilacz 9 VDC (dostosowany, można używać tylko dołączonego)
• Pobór mocy: maks. 120 mA (1,1 W)

Akcesoria

BP-250

Przewód o długości 100 cm zakończony bezpiecznymi wtykami BNC

ADP-110 (adapter)

BP-266N

Zaciski IC z gniazdem typu „banan” (1000 V CAT III)

BP-276N

Zaciski krokodylkowe z gniazdem typu „banan” (Maksymalne natężenie prądu 10 A;1000 V CAT III)

BP-366A

Kabel gumowy 20 kV, 5 A, 60 cm; średnica przewodu 4 mm; podwójna wtyczka męska
