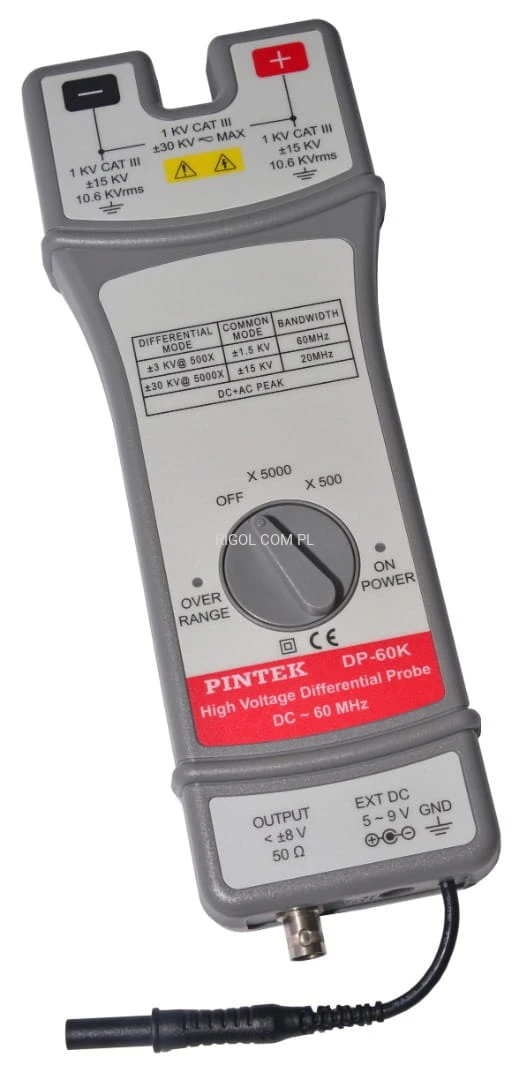

Wysokonapięciowa sonda różnicowa DP-60K Pintek - 60 kVpp/60MHz

Przegląd produktu

Wysokonapięciowa sonda różnicowa DP-60K firmy Pintek. Pasmo: DC do 60 MHz (500:1), DC do 20 MHz (5000:1).

Specyfikacja

• Pasmo: DC do 60 MHz (-3 dB) (dla tłumienia 500:1); DC do 20 MHz (dla tłumienia 5000:1)
• Współczynnik tłumienia: 500:1, 5000:1
• Dokładność: ± 2%
• Zakresy napięcia wejściowego (DC+AC szczyt-szczyt)
• ≦ 30 kV DC dla X5000, (tj. około 21 kVrms lub 30 kV DC)
• ≦ 3 kV DC dla X500, (tj. około 2,1 kVrms lub 3 kV DC)
• Maksymalne napięcie wejściowe:
• Maksymalne napięcie różnicowe: 60 KVp-p (DC+AC szczyt-szczyt)
• Maksymalne napięcie między każdym zaciskiem wejściowym a masą: 10,6 kVrms
• Impedancja wejściowa:
• Różnicowa: 160 MΩ // 3 pF
• Między zaciskami a masą: 320 MΩ // 1,5 pF
• Wyjście: ≦ ± 6 V
• Impedancja wyjściowa: 50 Ω
• Czas narastania: 5,8 ns dla X500; 17,5 ns dla X5000
• Współczynnik tłumienia w trybie wspólnym:
• 60 Hz: ＞60 dB, 100 Hz: ＞50 dB, 1 MHz: ＞40 dB
• Zasilanie:
• Zasilacz 9 VDC (dostosowany, można używać tylko dołączonego)
• Pobór mocy: maks. 120 mA (1,1 W)

Akcesoria

BP-250

Przewód o długości 100 cm zakończony bezpiecznymi wtykami BNC

ADP-110 (adapter)

BP-266N

Zaciski IC z gniazdem typu „banan” (1000 V CAT III)

BP-276N

Zaciski krokodylkowe z gniazdem typu „banan” (Maksymalne natężenie prądu 10 A;1000 V CAT III)

BP-566

50 kV, 5 A, izolowany przewód o długości 60 cm, średnica przewodu 4,5 mm, podwójna głowica męska

ETG-6100

6 kV, 5 A, 100 cm, guma. Kabel uziemiający, średnica przewodu 4 mm, wtyk męski + wtyk krokodylkowy

ETL-3100

30 kV, 5 A, przedłużacz 100 cm. Kabel, średnica przewodu 4 mm; Gniazdo męskie/żeńskie
