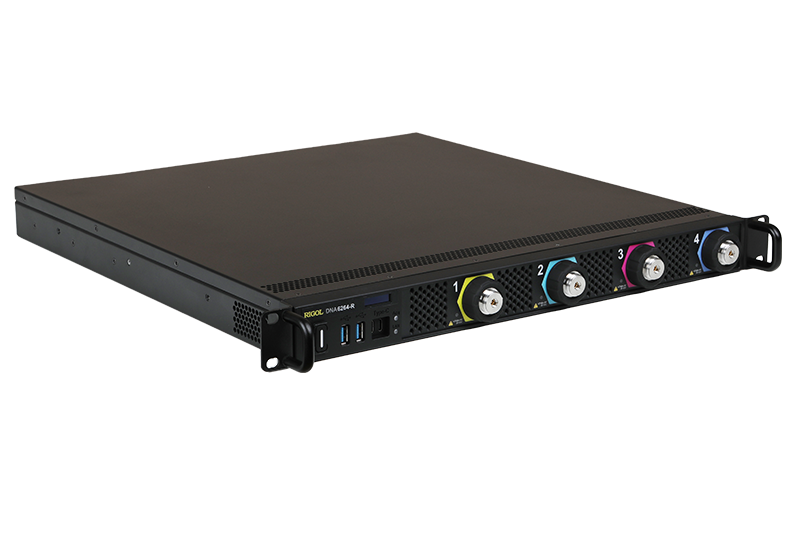

Seria DNA6000-R, zaprojektowana specjalnie z myślą o integracji w regałach oraz zautomatyzowanych środowiskach testowych, wykorzystuje innowacyjną architekturę bezekranową, która pozwala maksymalnie wykorzystać cenną przestrzeń systemową, zachowując jednocześnie kompaktową obudowę o wysokości 1U. Opierając się na flagowej wydajności pomiarowej poprzedniej serii DNA6000, ta nowa rodzina wektorowych analizatorów sieciowych oferuje bardziej wydajne i elastyczne rozwiązanie do charakteryzacji sygnałów RF, projektowania układów mikrofalowych oraz bezobsługowych linii produkcyjnych.
Urządzenie wyposażone jest w szeroki zestaw interfejsów komunikacyjnych i urządzeń peryferyjnych, co umożliwia wszechstronne sterowanie za pomocą zewnętrznych wyświetlaczy, klawiatur, myszy lub zautomatyzowanych systemów integracyjnych, spełniając tym samym zarówno potrzeby związane z pracami rozwojowymi w laboratorium, jak i wymagania dotyczące wdrożeń przemysłowych.
Wydajność klasy flagowej i wyjątkowa dokładność pomiarów
Seria DNA6000-R, zaprojektowana z myślą o spełnieniu standardów wydajnościowych najwyższej klasy aparatury pomiarowej, zapewnia wyjątkowe możliwości pomiarowe i długotrwałą niezawodność:
- Wysoki zakres dynamiczny:
- Typowy zakres dynamiczny sięgający 127 dB, umożliwiający dokładną charakterystykę słabych sygnałów.
- Niski poziom szumu krzywej:
- Szum krzywej na poziomie zaledwie 0,003 dBrms, zapewniający doskonałą powtarzalność pomiarów.
- Wysoka rozdzielczość częstotliwościowa:
- Rozdzielczość częstotliwościowa 1 Hz z maksymalnie 100 001 punktami przemiatania, umożliwiająca szczegółową analizę sygnału.
- Elastyczna szerokość pasma IF:
- Regulowana szerokość pasma IF w zakresie od 1 Hz do 10 MHz, zapewniająca równowagę między szybkością a dokładnością pomiarów.
- Doskonała wydajność źródła:
- Maksymalna moc wyjściowa 10 dBm z zakresem zmiany mocy od -40 dBm do +10 dBm oraz doskonałe tłumienie harmonicznych.
- Wyjątkowa stabilność termiczna:
- Doskonała stabilność amplitudy i fazy w całym zakresie częstotliwości, umożliwiająca niezawodną pracę w zamkniętych środowiskach szafowych.
| Model | Częstotliwość | Ilość portów |
|---|---|---|
| DNA6082-R | 5 kHz do 8,5 GHz | 2 |
| DNA6142-R | 5 kHz do 14 GHz | 2 |
| DNA6202-R | 5 kHz do 20 GHz | 2 |
| DNA6262-R | 5 kHz do 26,5 GHz | 2 |
| DNA6084-R | 5 kHz do 8,5 GHz | 4 |
| DNA6144-R | 5 kHz do 14 GHz | 4 |
| DNA6204-R | 5 kHz do 20 GHz | 4 |
| DNA6264-R | 5 kHz do 26,5 GHz | 4 |
Zastosowanie na stole laboratoryjnym i elastyczna konfiguracja

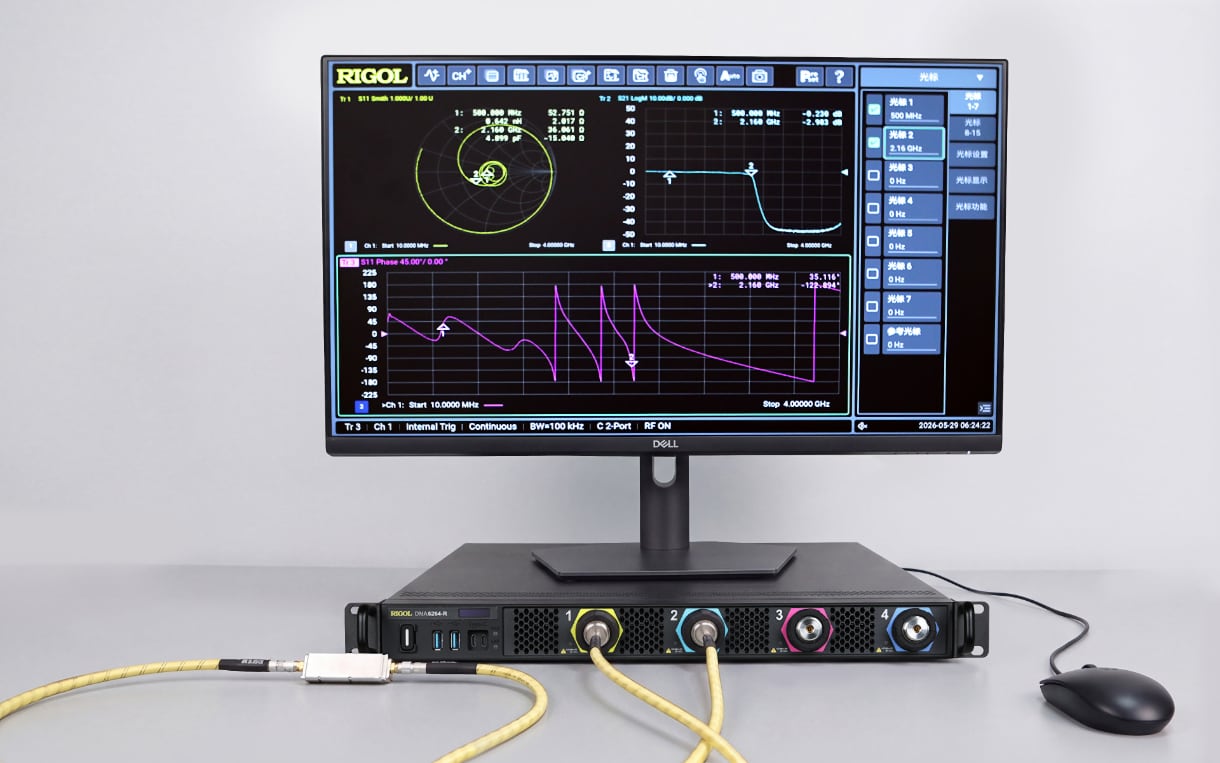

Chociaż urządzenie DNA6000-R zostało zaprojektowane z myślą o systemach szafowych, doskonale nadaje się również do użytku na stole laboratoryjnym. Wystarczy podłączyć monitor przez złącze HDMI oraz urządzenia wejściowe przez USB, aby cieszyć się komfortem użytkowania dorównującym tradycyjnemu analizatorowi sieciowemu z wbudowanym ekranem.
Integracja z regałami (ATE)

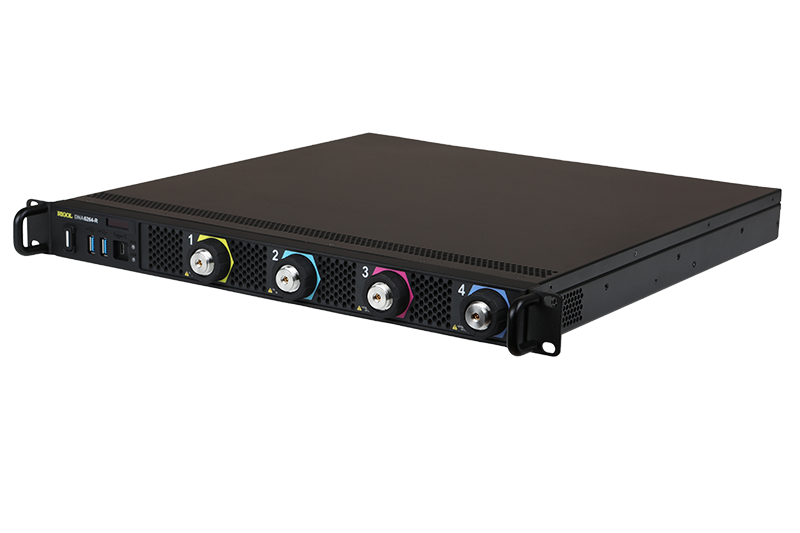

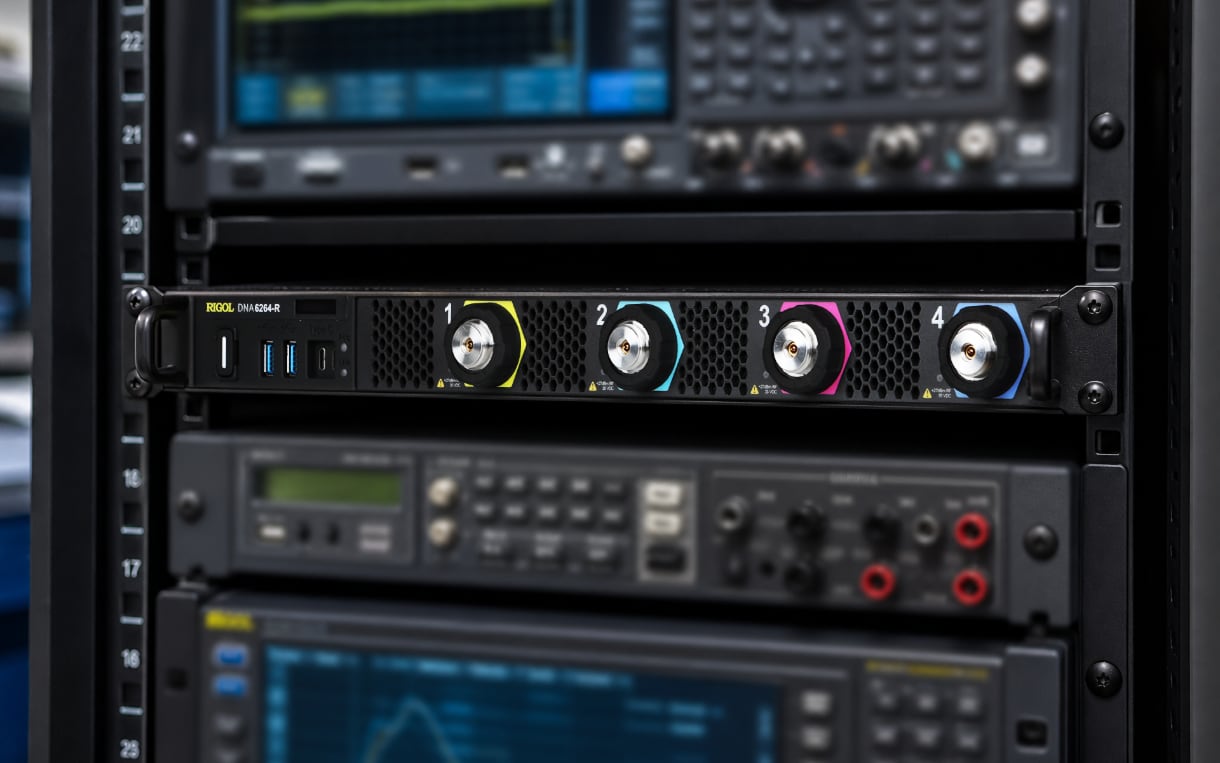

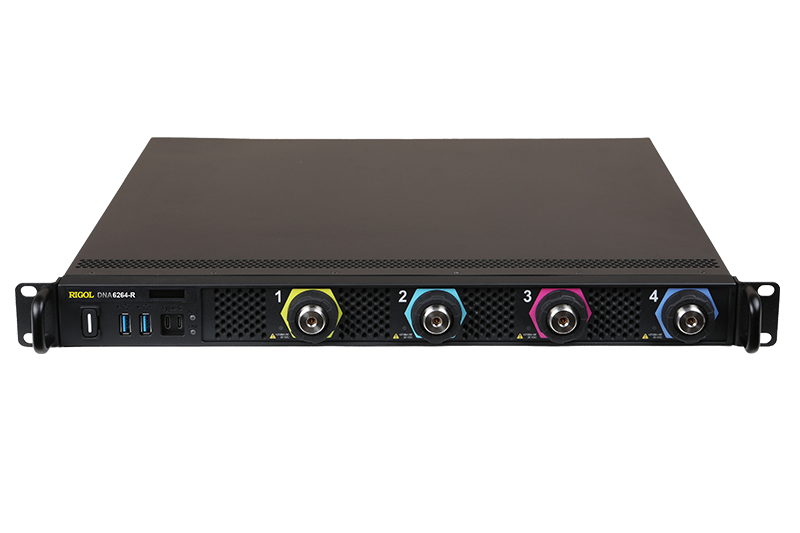

Kompaktowa konstrukcja 1U (432 mm × 43,9 mm × 440 mm) zapewnia maksymalną wydajność w zautomatyzowanych środowiskach testowych (ATE). Taka architektura umożliwia wdrażanie rozwiązań o dużej gęstości w systemach przemysłowych, zmniejszając zajmowaną powierzchnię bez utraty wydajności.
Wiele interfejsów i standardowe sterowanie

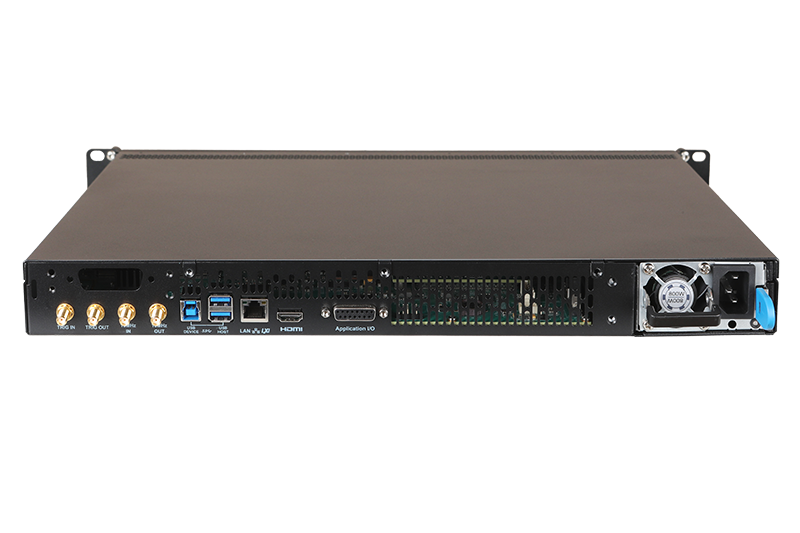

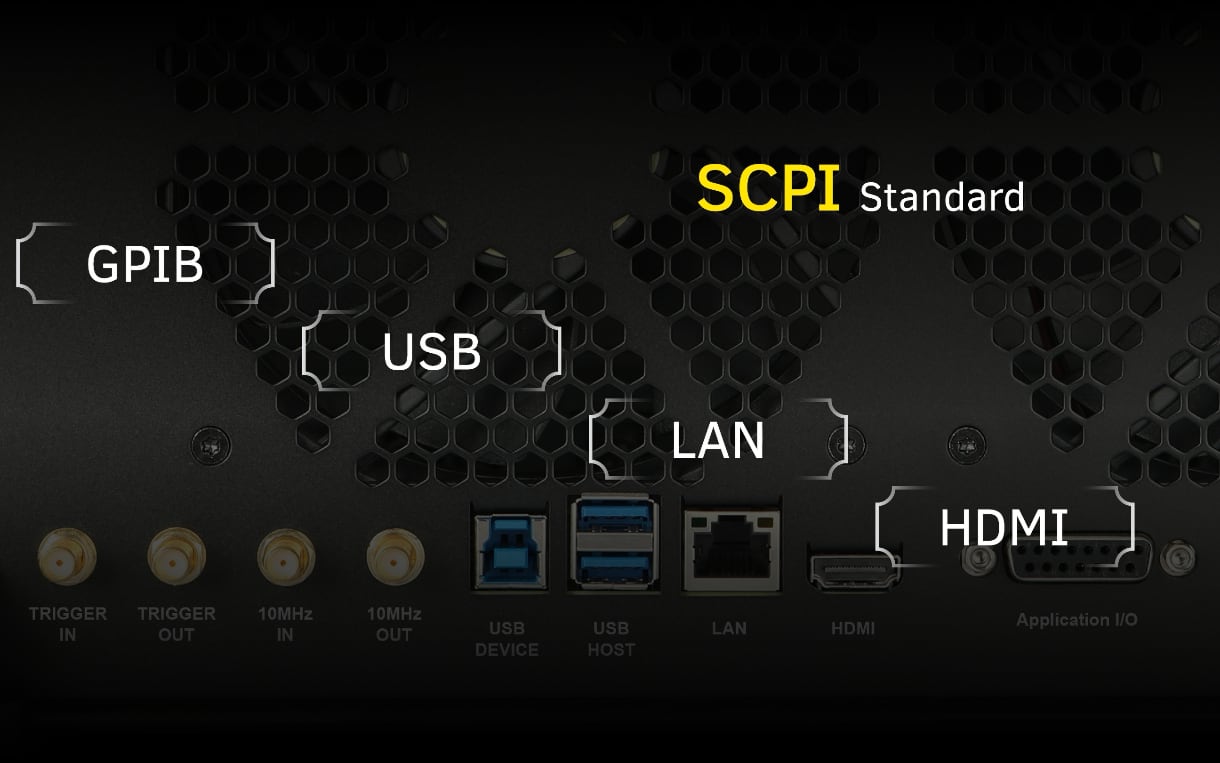

Na tylnym panelu znajduje się bogaty zestaw złączy, w tym porty LAN, USB, HDMI i GPIB. Pełna obsługa sterowania przez Internet (Web Control) umożliwiająca zdalne operacje oraz wykorzystanie zestawów poleceń SCPI znacznie ułatwiają programowanie w celu integracji systemu
Szczegółowa analiza elementów RF

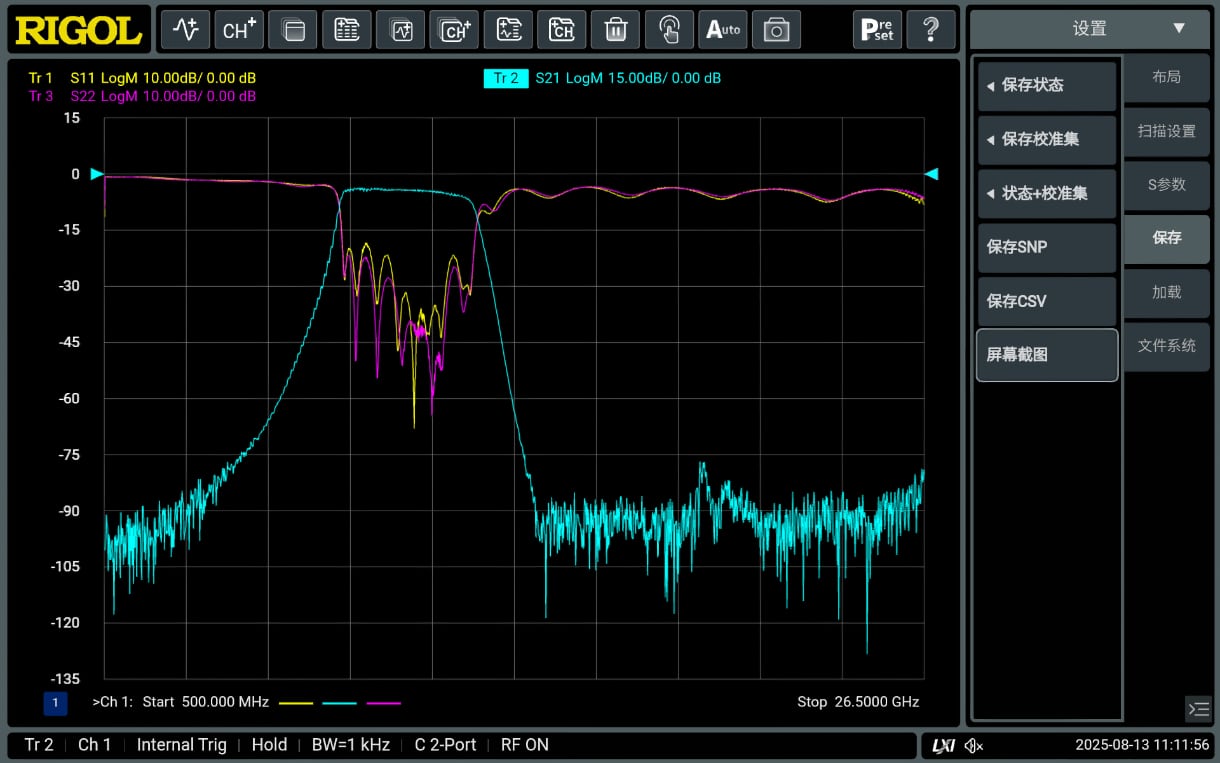

Pomiar charakterystyki anten, filtrów i modułów RF jest intuicyjny i skalowalny. Zaawansowane możliwości przetwarzania danych umożliwiają łatwą obserwację kluczowych parametrów, takich jak strata wtrąceniowa i pasmo przepustowe, z natychmiastową reakcją na ekranie.
Rozszerzenie portu

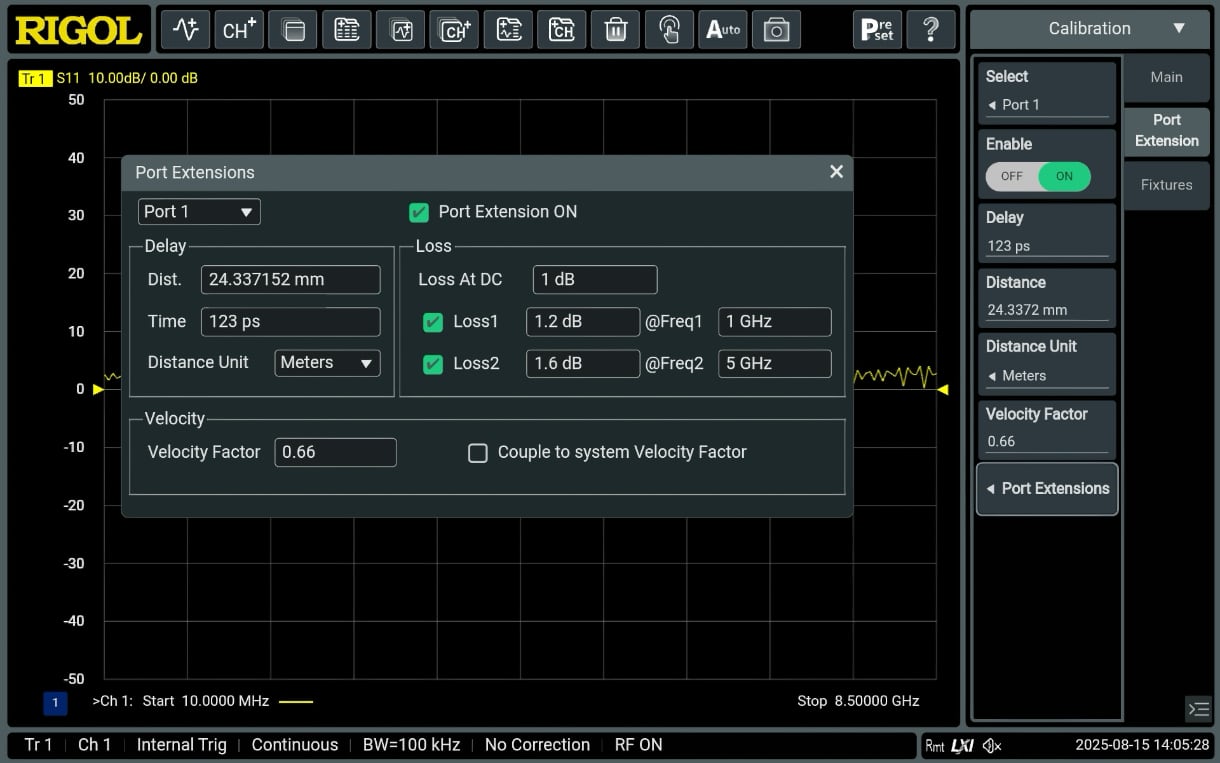

Funkcja rozszerzenia portu umożliwia precyzyjną kalibrację oraz eliminację niepożądanych efektów powodowanych przez kable testowe i dodatkowe przewody połączeniowe, co pozwala wirtualnie przenieść płaszczyznę odniesienia kalibracji bezpośrednio na zaciski badanego urządzenia (DUT).
Szeroki zakres opcji kalibracji VNA

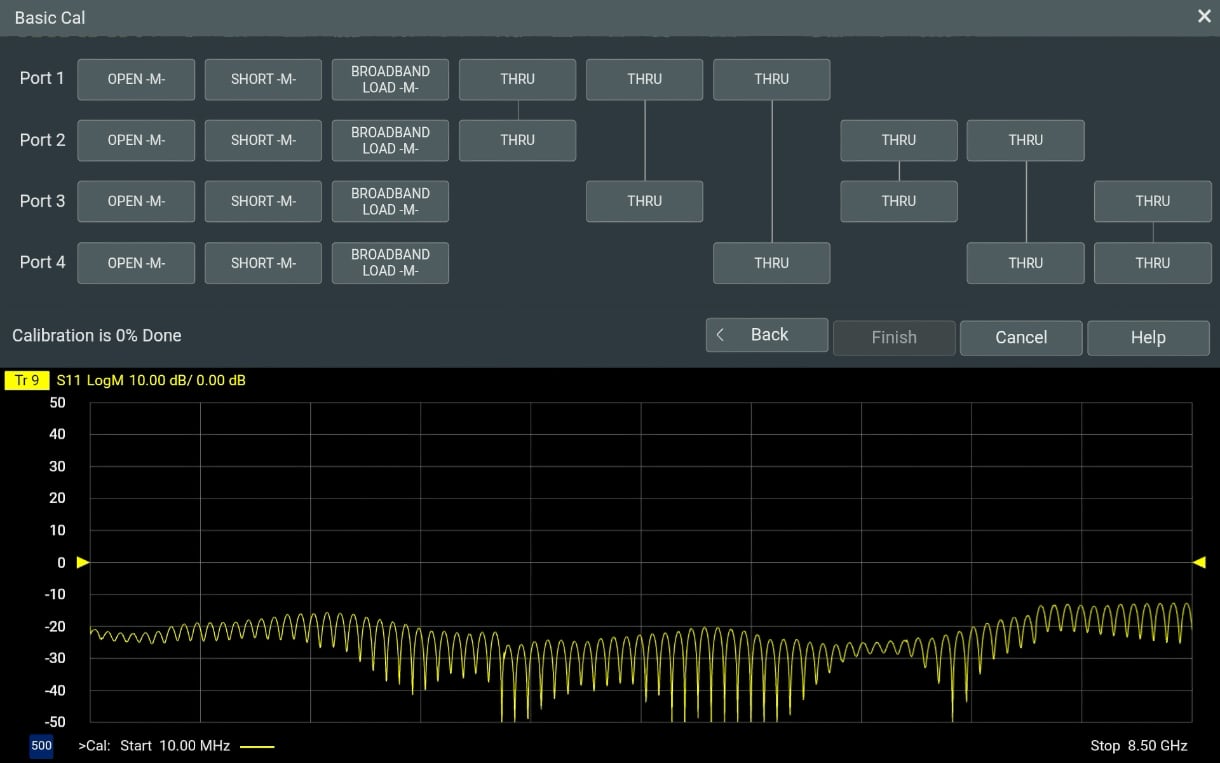

Pełna obsługa klasycznych zestawów do kalibracji mechanicznej oraz elektronicznych modułów kalibracyjnych ECal. Analizator VNA płynnie obsługuje procedury SOLT, Response Short, Response Open, korekcję OSL oraz kalibracje rozszerzone dla 1 lub 2 portów.
Kompleksowa charakterystyka parametrów S
Rejestracja wektorowa umożliwia zintegrowane wyodrębnianie i analizę parametrów rozpraszania (S11, S21, S12, S22 dla modeli dwuportowych), zapewniając podstawowy wgląd w pomiary transferu energii i odbicia w sieciach częstotliwości radiowych.
Analiza graficzna za pomocą wykresu Smitha

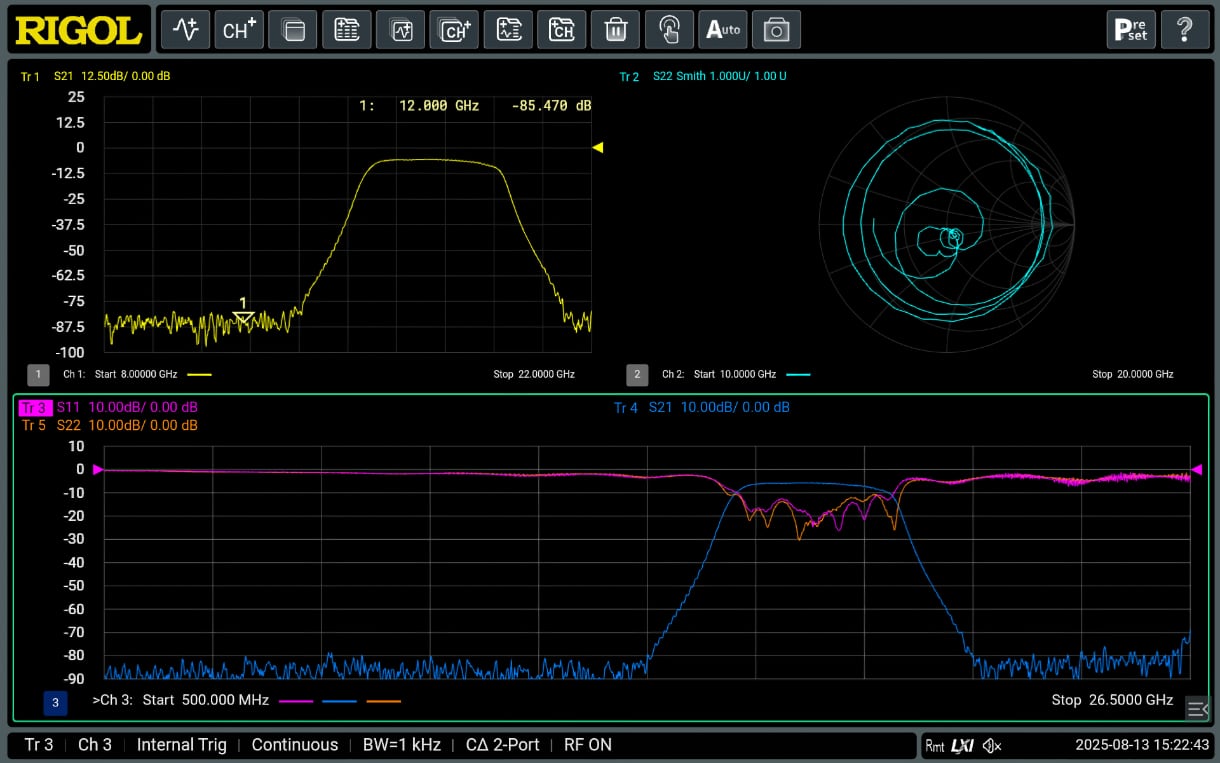

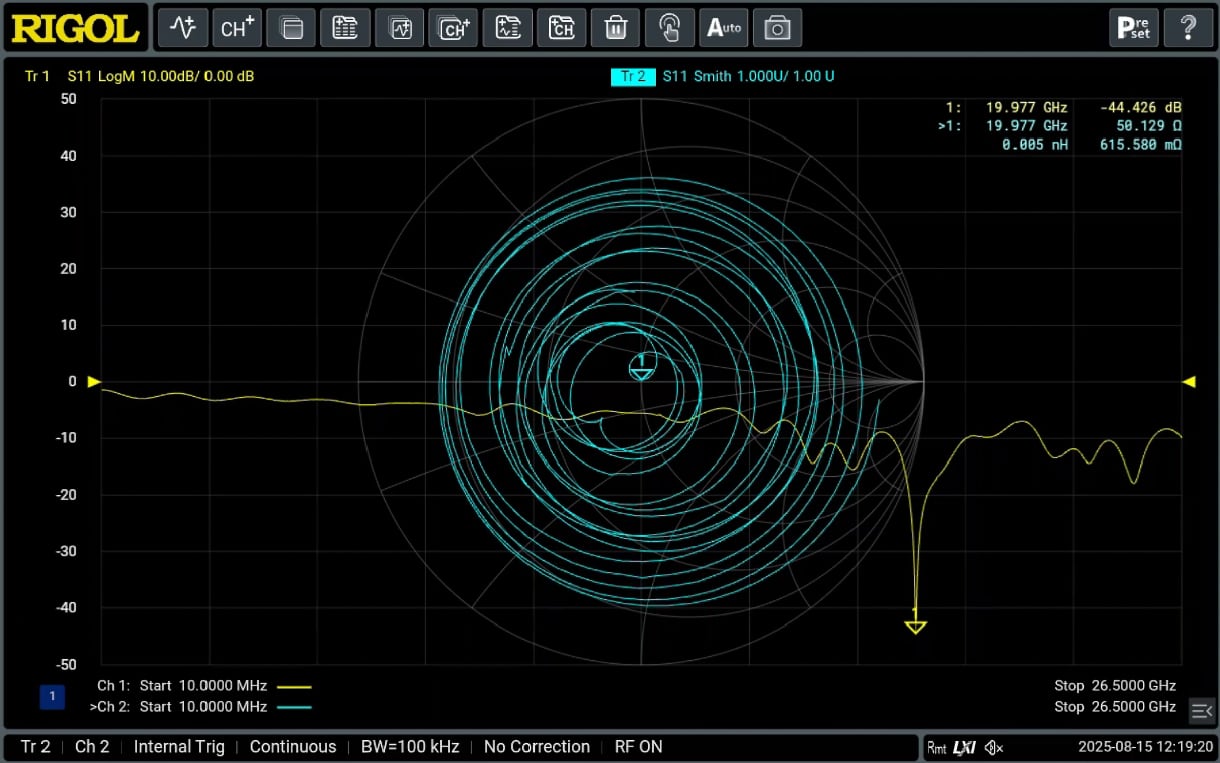

Aby zapewnić maksymalną wygodę podczas dopasowywania impedancji, analizator sieciowy VNA posiada wbudowaną funkcję wizualizacji za pomocą wykresu Smitha. Jest to nieodzowne narzędzie w inżynierii radiowej, umożliwiające łatwą analizę reaktancji i rezystancji w całym paśmie roboczym.
Jednoczesne wyświetlanie w wielu oknach

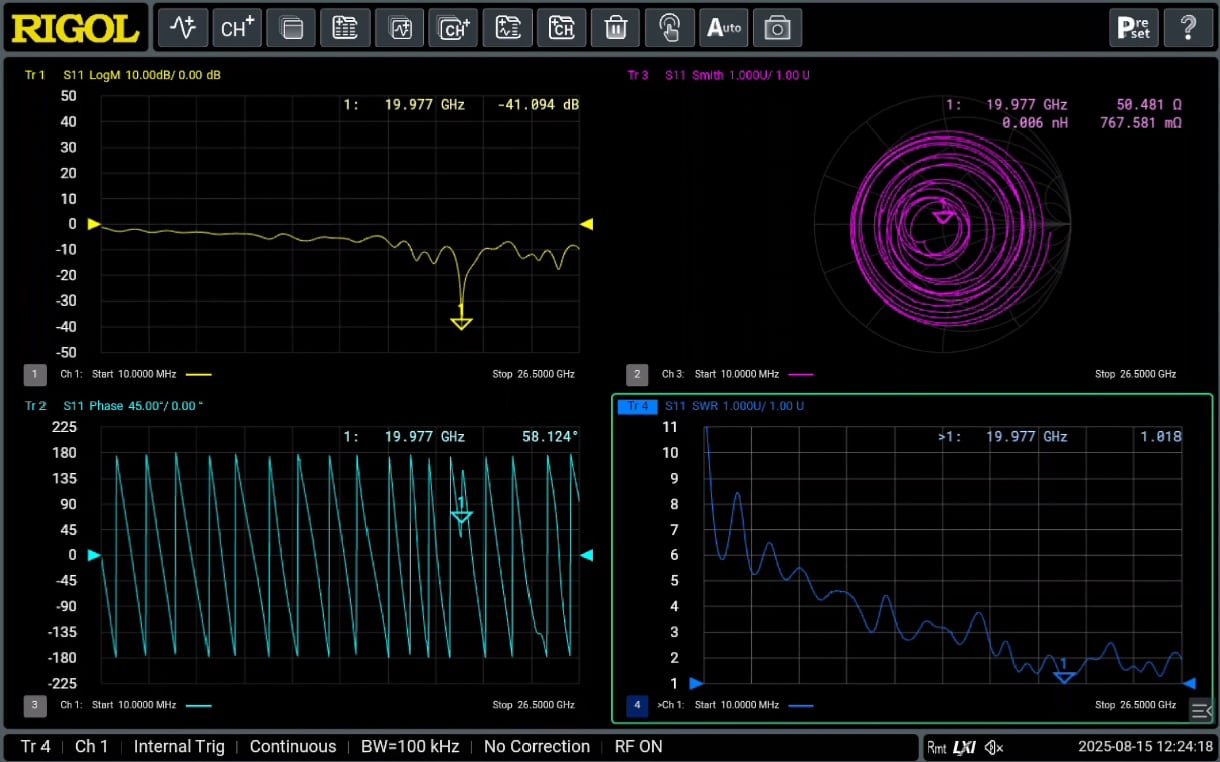

Wyświetlanie grafiki na zewnętrznym ekranie obsługuje unikalną funkcję „Multi-view”, umożliwiającą jednoczesne organizowanie wielu okien danych, wykresów biegunowych, krzywych logarytmicznych i tabel pomiarowych, co znacznie ułatwia prace badawczo-rozwojowe.
