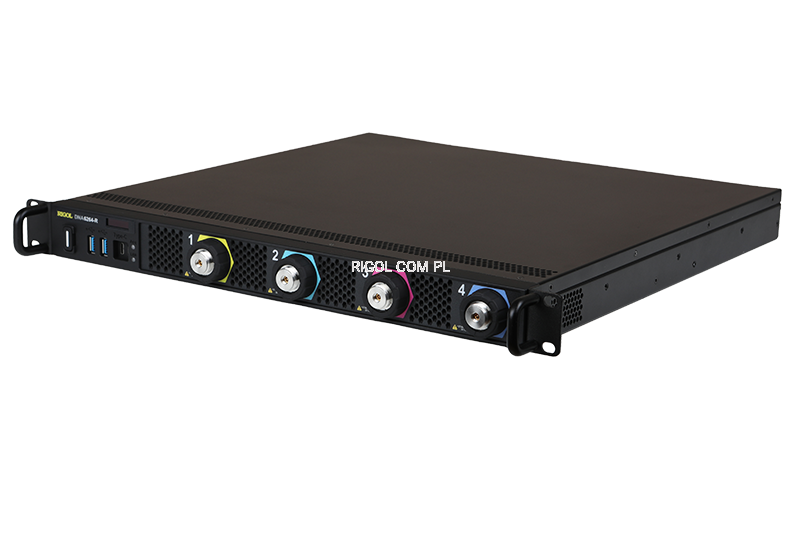

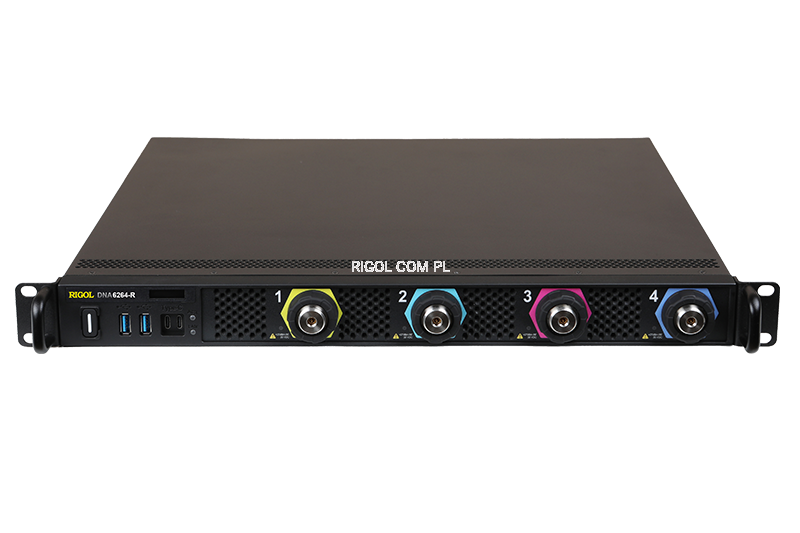

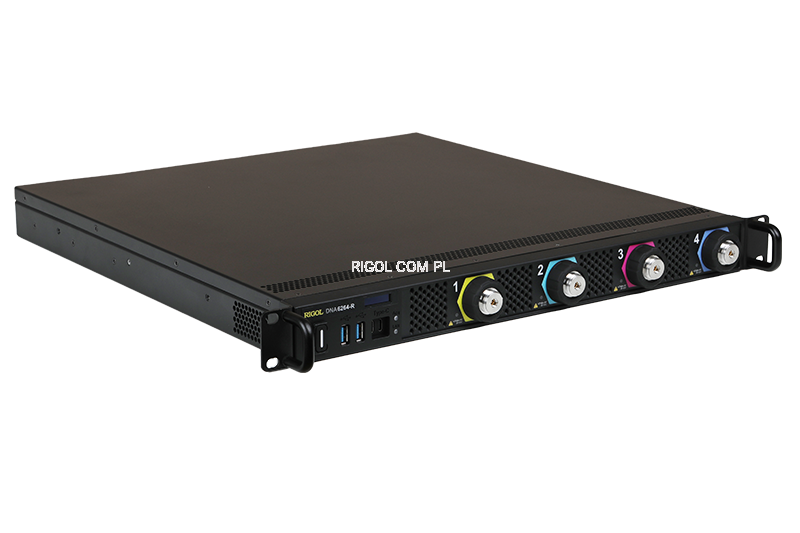

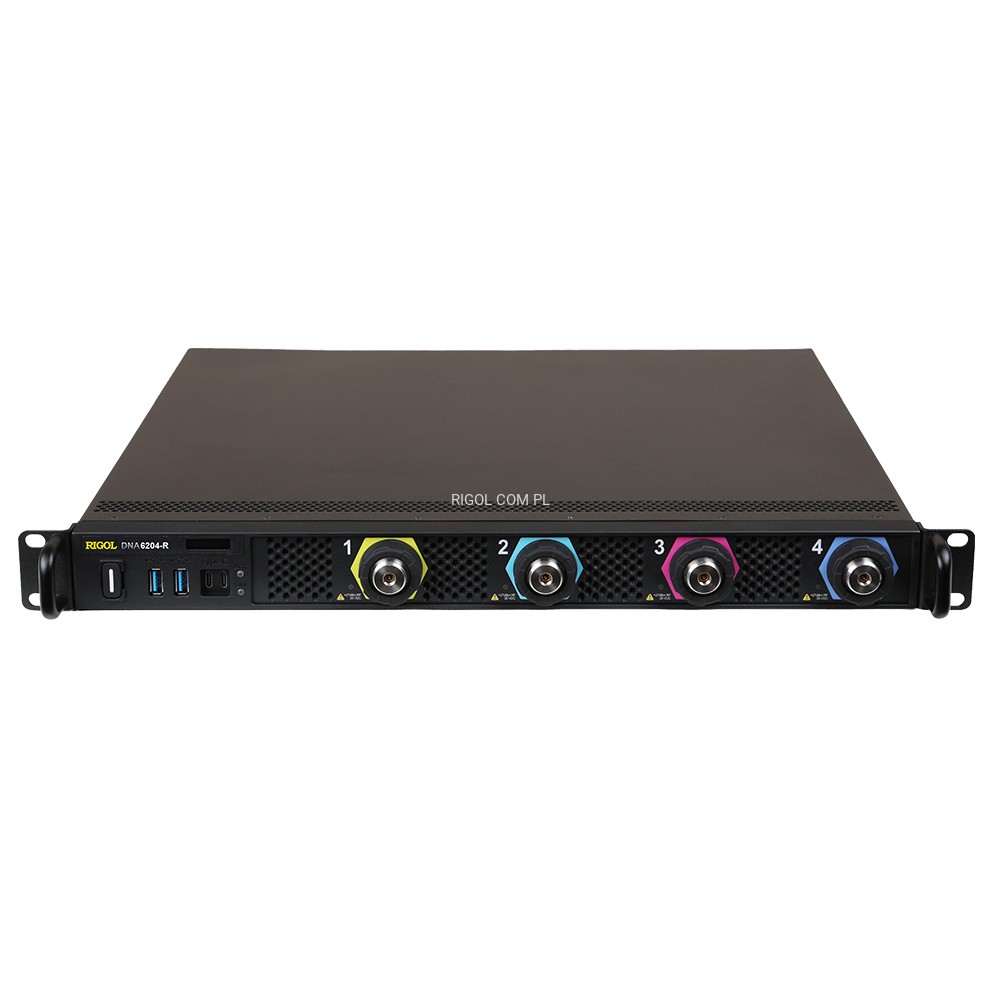

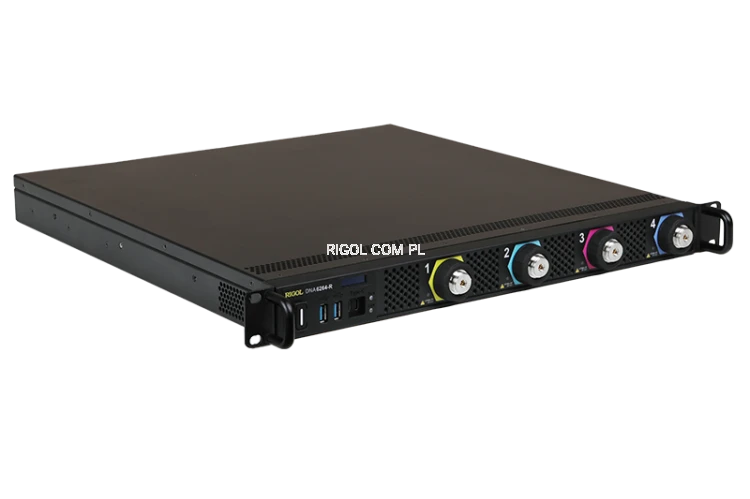

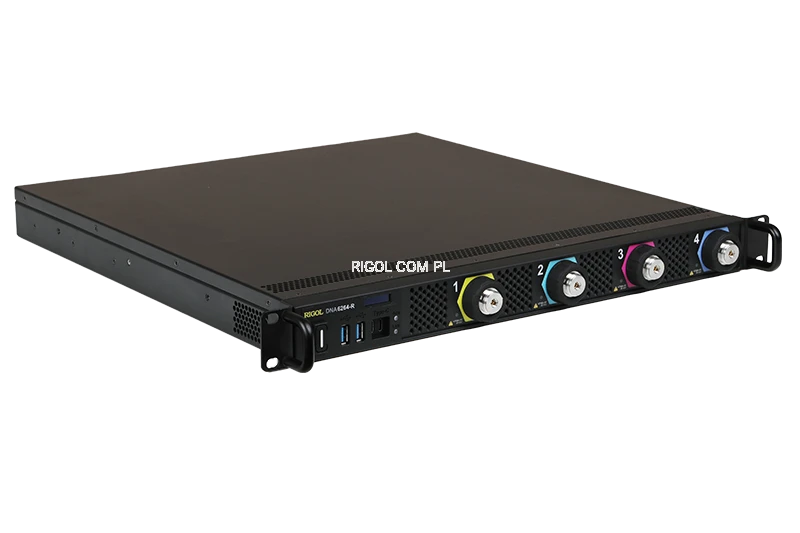

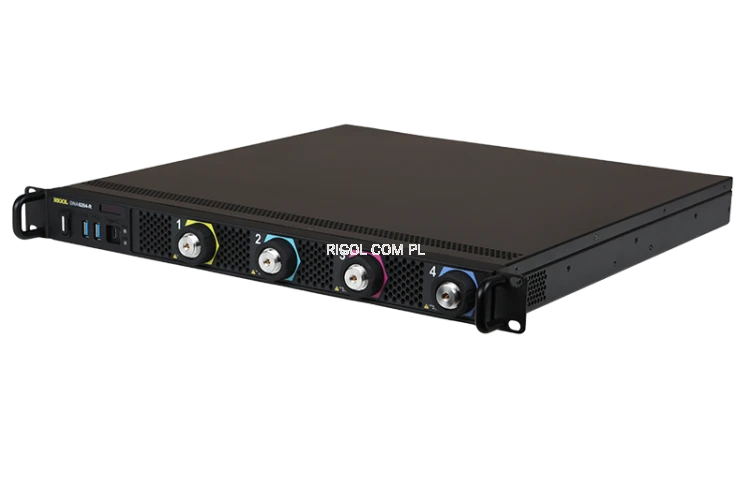

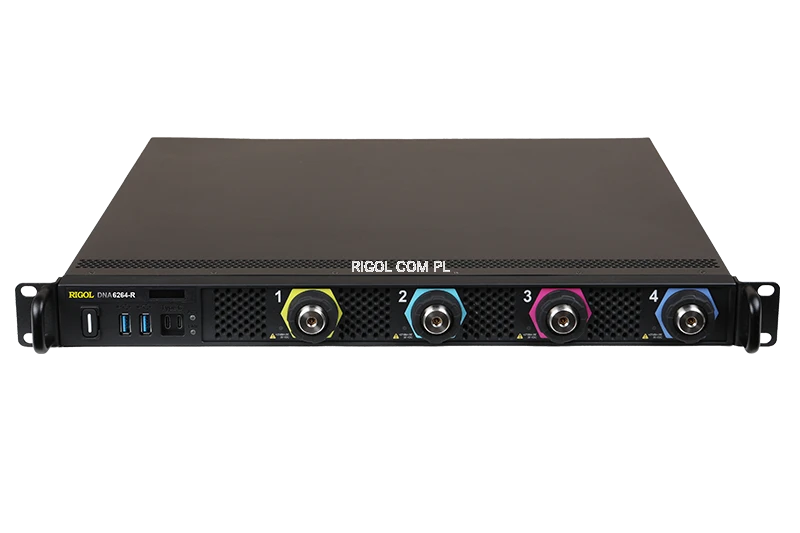

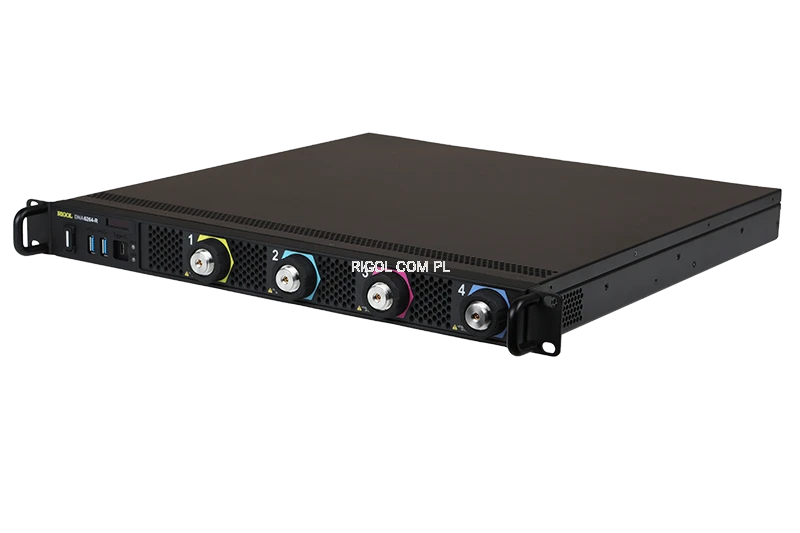

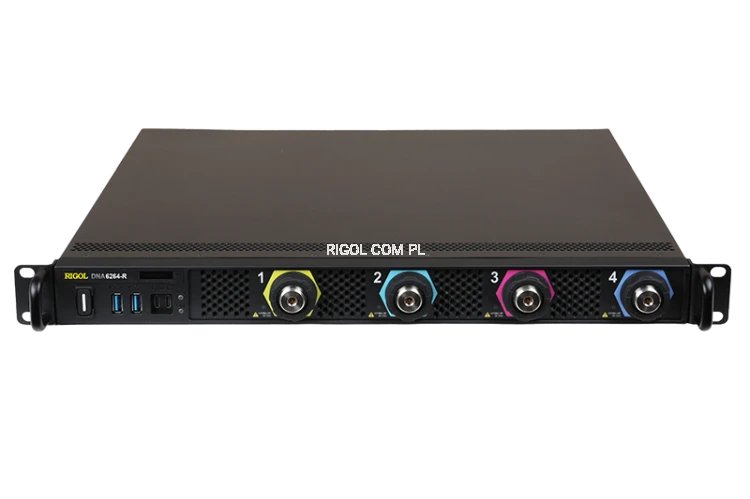

Wektorowy Analizator Sieci RIGOL DNA6204-R
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
Seria analizatorów sieci wektorowej serii DNA6000 oferują różne metody kalibracji, takie jak odpowiedź częstotliwościowa, jednoportowa, izolacja odpowiedzi, ulepszona odpowiedź, pełna dwuportowa i elektroniczna kalibracja. Obsługują różne formaty wyświetlania, takie jak Log Mag, Lin Mag, SWR, Phase, Group opóźnienia, wykres Smitha i wykres polarny. Dzięki połączeniu z badanym urządzeniem za pośrednictwem standardowych interfejsów, takich jak USB, LAN i HDMI, seria ta może dokładnie mierzyć charakterystykę wzmocnienia/częstotliwości, charakterystykę fazy/częstotliwości oraz charakterystykę opóźnienia grupowego sieci mikrofalowej.
Kluczowe cechy
- Zakres częstotliwości: od 5 kHz do 20 GHz
- 4 porty
- Rozdzielczość częstotliwości 1 Hz
- Maks. moc wyjściowa 10 dBm
- Wysoki zakres dynamiczny 127 dB (typowo)
- Szum śladu: 0,003 dB
- IF BW: od 1 Hz do 10 MHz
- Kompatybilność z mechanicznym zestawem kalibracyjnym i elektronicznym zestawem kalibracyjnym Ecal, obsługującym różne typy kalibracji (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 do 2, Response Through)
- Integracja parametrów S, impedancji, VSWR, TDA, osadzania/wyodrębniania elementów mocujących, testów antenowych itp.

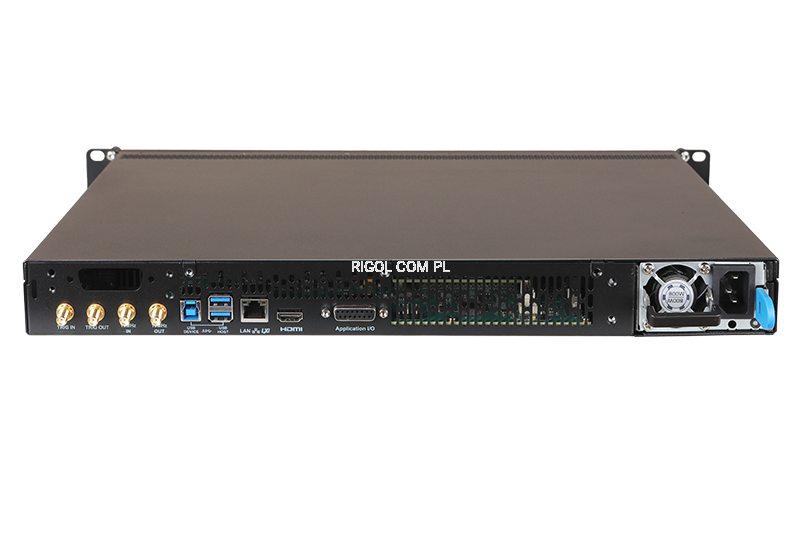

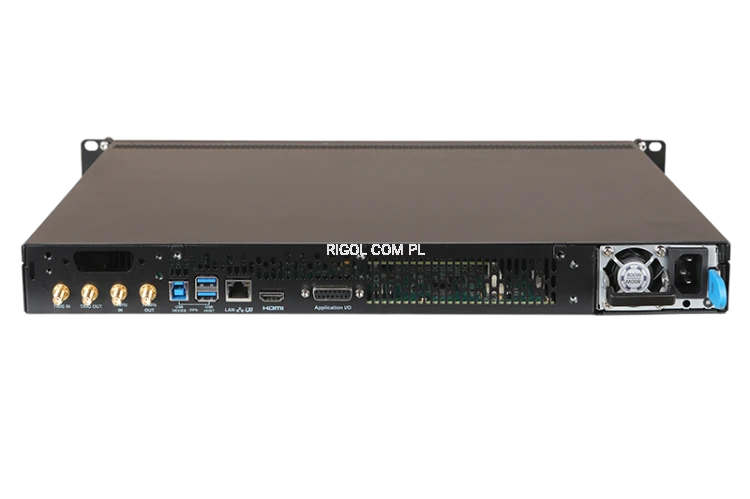

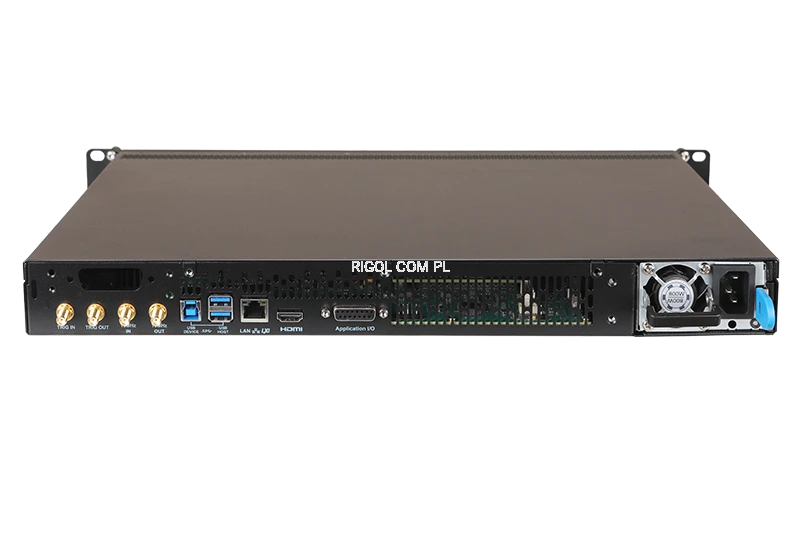

- Obsługuje interfejsy LAN, USB Device, USB Host, HDMI, GPIB i Application I/O
- Obsługuje standardowe zestawy instrukcji SCPI
- Obsługuje sterowanie przez Internet do zdalnej obsługi
- Obsługuje obsługę za pomocą fizycznych klawiszy, umożliwiając korzystanie z podłączonej zewnętrznie klawiatury i myszy do wprowadzania wartości
- System operacyjny: Linux
- Pamięć wewnętrzna: 256 GB
- Wymiary: 432 mm x 43,9 mm x 440 mm
- Waga: 8 kg
Porównanie modeli
| CH/ Model | ||||
| 2-CH | DNA6082-R | DNA6142-R | DNA6202-R | DNA6262-R |
| 4-CH | DNA6084-R | DNA6144-R | DNA6204-R | DNA6264-R |
| Maks. częstotliwość | 8,5 GHz | 14 GHz | 20 GHz | 26,5 GHz |
| Min. częstotliwość | 5 kHz | |||
| Rozdzielczość częstotliwości | 1 Hz | |||
|
IF bandwidth: |
1 Hz - 10 MHz | |||
|
Wysoki zakres dynamiczny: |
do 127 dB (typ.) | |||
|
Low Trace noise |
(typ.): 0.003 dB | |||
| Złącze |
N żeński |
Męskie z gwintem 3,5 mm |
||
| Zużycie energii |
120 W (DNA6082-R) 200 W (DNA6084-R) |
150 W (DNA6142-R) 200 W (DNA6144-R) |
150 W (DNA6202-R) 200 W (DNA6204-R) |
150 W (DNA6262-R) 200 W (DNA6264-R) |
Prezentacja funkcji
Do 15 normalnych znaczników
Znacznik to trójkątny symbol używany do zaznaczania punktów na wykresie. Znaczniki
zapewniają odczyty częstotliwości każdego punktu na wykresie oraz wartości pomiarowe.
Wartości różnią się w zależności od parametrów pomiarowych wykresu i formatu wykresu. Dla każdego zapisu jeden znacznik jest traktowany jako referencyjny.
Pole ze statystykami
Informacje statystyczne obejmują następujące elementy:
• Peak to peak: wskazuje wartość szczytową śladu w zakresie statystycznym
• Średnia: wskazuje średnią wartość śladu w zakresie statystyczny
• Odchylenie standardowe: wskazuje odchylenie standardowe śladu w zakresie statystycznym
Test graniczny
Test graniczny porównuje zmierzone dane z określoną wartością graniczną w celu oceny, czy dane odpowiedzi pomiaru spełniają warunki PASS/FAIL, aby uzyskać wynik testu.
Opcja TDA
Przyrząd VNA może również wykorzystywać parametry częstotliwościowe do obliczenia odwrotnej transformacji Fouriera (IFFT) w celu uzyskania charakterystyki czasowej urządzenia. Funkcja TDA (Time Domain Analysis) umożliwia przekształcenie zmierzonych danych częstotliwościowych na dane czasowe za pomocą obliczeń matematycznych i przeprowadzenie analizy charakterystyki czasowej badanego urządzenia.
Mierząc opóźnienie między impulsem transmisyjnym a impulsem odbitym w połączeniu z szybkością transmisji sygnału w kablu transmisyjnym, można określić rozkład impedancji i lokalizację usterki w kablu transmisyjnym.
2-portowy DeEmbed
Funkcja 2-portowego DeEmbed służy do optymalizacji wyników pomiarów VNA. Po kalibracji, jeśli do systemu pomiarowego zostanie dodane urządzenie 2-portowe (np. adapter, tłumik, długie kable), wpłynie to na wyniki pomiarów. Funkcja 2-portowego DeEmbed może usunąć wpływ 2-portowego elementu mocującego z wyników pomiarów i przywrócić rzeczywistą wydajność badanej jednostki.
Operacja de-embed przywołuje plik „*.S2P” w formacie Touchstone. Plik ten zawiera charakterystykę elektryczną 2-portowego urządzenia lub komponentu, taką jak impedancja i faza. Analizując i obliczając dane zawarte w tym pliku w połączeniu z danymi pomiarowymi, funkcja de-embed może wyeliminować wpływ urządzenia na wyniki pomiarów.
Akcesoria podstawowe
1 x kabel zasilający
Dane techniczne
| Wyświetlacz | Brak |
| Liczba portów | 4 |
| Zakres częstotliwości testowej | 5 kHz - 20 GHz |
