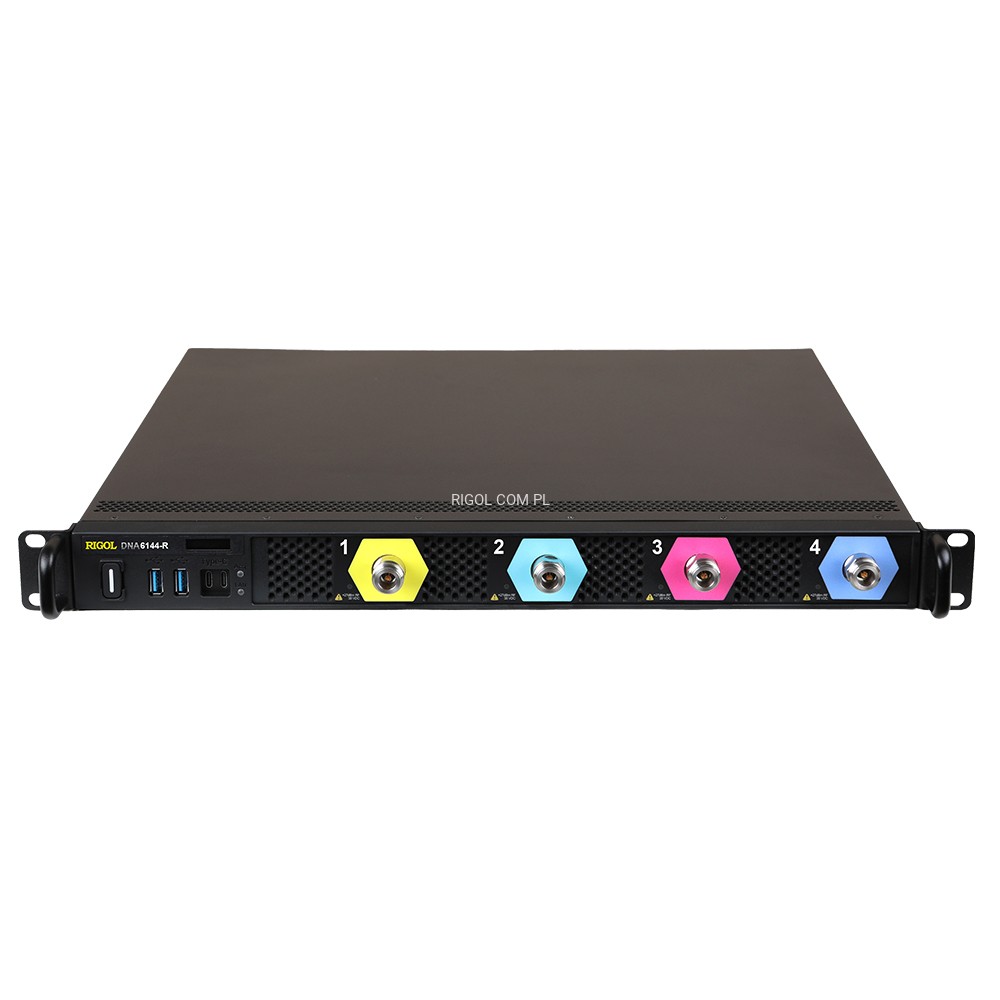

Wektorowy Analizator Sieci RIGOL DNA6144-R

4-portowy wektorowy analizator sieci DNA6144-R o zakresie częstotliwości: 5 kHz do 14 GHz; zakres dynamiki 127 dB.

Przejdź do pełnego opisu

0,00 zł

Ilość

szt.

Dostępność:

dostępny

Dostawa

od 9,84 zł - Paczkomaty Inpost

Czas wysyłki: 30 Dni

Parametry_analizatorów_VNA

Wyświetlacz Brak
Liczba portów 4
Zakres częstotliwości testowej 5 kHz - 14 GHz

Opis

Przegląd produktu

Seria analizatorów sieci wektorowej serii DNA6000-R oferują różne metody kalibracji, takie jak odpowiedź częstotliwościowa, jednoportowa, izolacja odpowiedzi, ulepszona odpowiedź, pełna dwuportowa i elektroniczna kalibracja. Obsługują różne formaty wyświetlania, takie jak Log Mag, Lin Mag, SWR, Phase, Group opóźnienia, wykres Smitha i wykres polarny. Dzięki połączeniu z badanym urządzeniem za pośrednictwem standardowych interfejsów, takich jak USB, LAN i HDMI, seria ta może dokładnie mierzyć charakterystykę wzmocnienia/częstotliwości, charakterystykę fazy/częstotliwości oraz charakterystykę opóźnienia grupowego sieci mikrofalowej.

Kluczowe cechy

Zakres częstotliwości: od 5 kHz do 14 GHz
4 porty
Rozdzielczość częstotliwości 1 Hz
Maks. moc wyjściowa 10 dBm
Wysoki zakres dynamiczny 127 dB (typowo)
Szum śladu: 0,003 dB
IF BW: od 1 Hz do 10 MHz
Kompatybilność z mechanicznym zestawem kalibracyjnym i elektronicznym zestawem kalibracyjnym Ecal, obsługującym różne typy kalibracji (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 do 2, Response Through)
Integracja parametrów S, impedancji, VSWR, TDA, osadzania/wyodrębniania elementów mocujących, testów antenowych i tym podobne
Obsługuje interfejsy LAN, USB Device, USB Host, HDMI, GPIB i Application I/O
Obsługuje standardowe zestawy instrukcji SCPI
Obsługuje sterowanie przez Internet do zdalnej obsługi
System operacyjny: Linux
Pamięć wewnętrzna: 256 GB
Wymiary: 432 mm × 43,9 mm × 440 mm
Waga: 8 kg

Porównanie modeli

CH/ Model
2-CH	DNA6082-R	DNA6142-R	DNA6202-R	DNA6262-R
4-CH	DNA6084-R	DNA6144-R	DNA6204-R	DNA6264-R
Maks. częstotliwość	8,5 GHz	14 GHz	20 GHz	26,5 GHz
minimalnie częstotliwość	5 kHz
Rozdzielczość częstotliwości	1 Hz
IF bandwidth:	1 Hz - 10 MHz
Wysoki zakres dynamiczny:	do 127 dB (typ.)
Low Trace noise	(typ.): 0,003 dB
Złącze	N żeński		Męskie z gwintem 3,5 mm
Zużycie energii	120 W (DNA6082-R) 200 W (DNA6084-R)	150 W (DNA6142-R) 200 W (DNA6144-R)	150 W (DNA6202-R) 200 W (DNA6204-R)	150 W (DNA6262-R) 200 W (DNA6264-R)

Prezentacja funkcji

Do 15 normalnych znaczników

Znacznik to trójkątny symbol używany do zaznaczania punktów na wykresie. Znaczniki
zapewniają odczyty częstotliwości każdego punktu na wykresie oraz wartości pomiarowe.
Wartości różnią się w zależności od parametrów pomiarowych wykresu i formatu wykresu. Dla każdego zapisu jeden znacznik jest traktowany jako referencyjny.

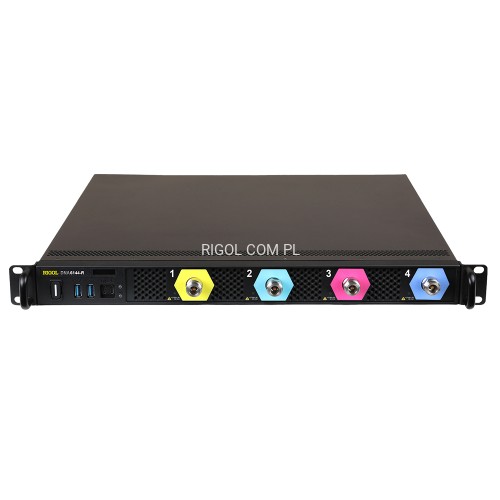

Wektorowy Analizator Sieci RIGOL DNA6144-R

Pole ze statystykami

Informacje statystyczne obejmują następujące elementy:

Peak to peak: wskazuje wartość szczytową śladu w zakresie statystycznym
Średnia: wskazuje średnią wartość śladu w zakresie statystyczny
Odchylenie standardowe: wskazuje odchylenie standardowe śladu w zakresie statystycznym

Test graniczny

Test graniczny porównuje zmierzone dane z określoną wartością graniczną w celu oceny, czy dane odpowiedzi pomiaru spełniają warunki PASS/FAIL, aby uzyskać wynik testu.

Opcja TDA

Przyrząd VNA może również wykorzystywać parametry częstotliwościowe do obliczenia odwrotnej transformacji Fouriera (IFFT) w celu uzyskania charakterystyki czasowej urządzenia. Funkcja TDA (Time Domain Analysis) umożliwia przekształcenie zmierzonych danych częstotliwościowych na dane czasowe za pomocą obliczeń matematycznych i przeprowadzenie analizy charakterystyki czasowej badanego urządzenia.

Mierząc opóźnienie między impulsem transmisyjnym a impulsem odbitym w połączeniu z szybkością transmisji sygnału w kablu transmisyjnym, można określić rozkład impedancji i lokalizację usterki w kablu transmisyjnym.

2-portowy DeEmbed

Funkcja 2-portowego DeEmbed służy do optymalizacji wyników pomiarów VNA. Po kalibracji, jeśli do systemu pomiarowego zostanie dodane urządzenie 2-portowe (na przykład adapter, tłumik, długie kable), wpłynie to na wyniki pomiarów. Funkcja 2-portowego DeEmbed może usunąć wpływ 2-portowego elementu mocującego z wyników pomiarów i przywrócić rzeczywistą wydajność badanej jednostki.

Operacja de-embed przywołuje plik „*.S2P” w formacie Touchstone. Plik ten zawiera charakterystykę elektryczną 2-portowego urządzenia lub komponentu, taką jak impedancja i faza. Analizując i obliczając dane zawarte w tym pliku w połączeniu z danymi pomiarowymi, funkcja de-embed może wyeliminować wpływ urządzenia na wyniki pomiarów.
