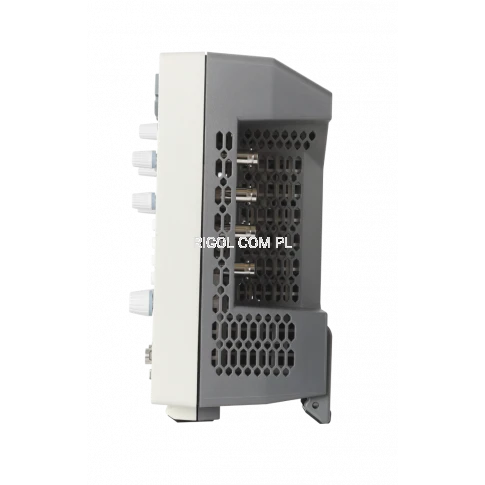

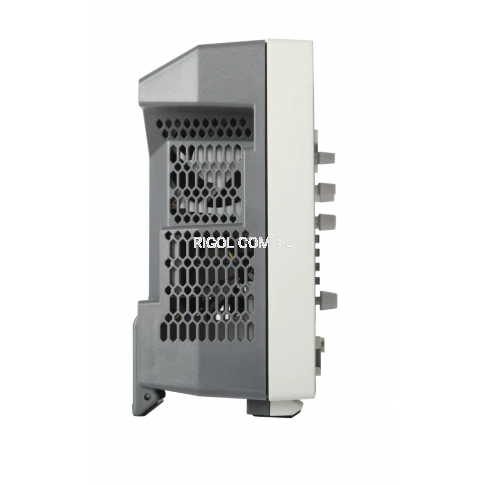

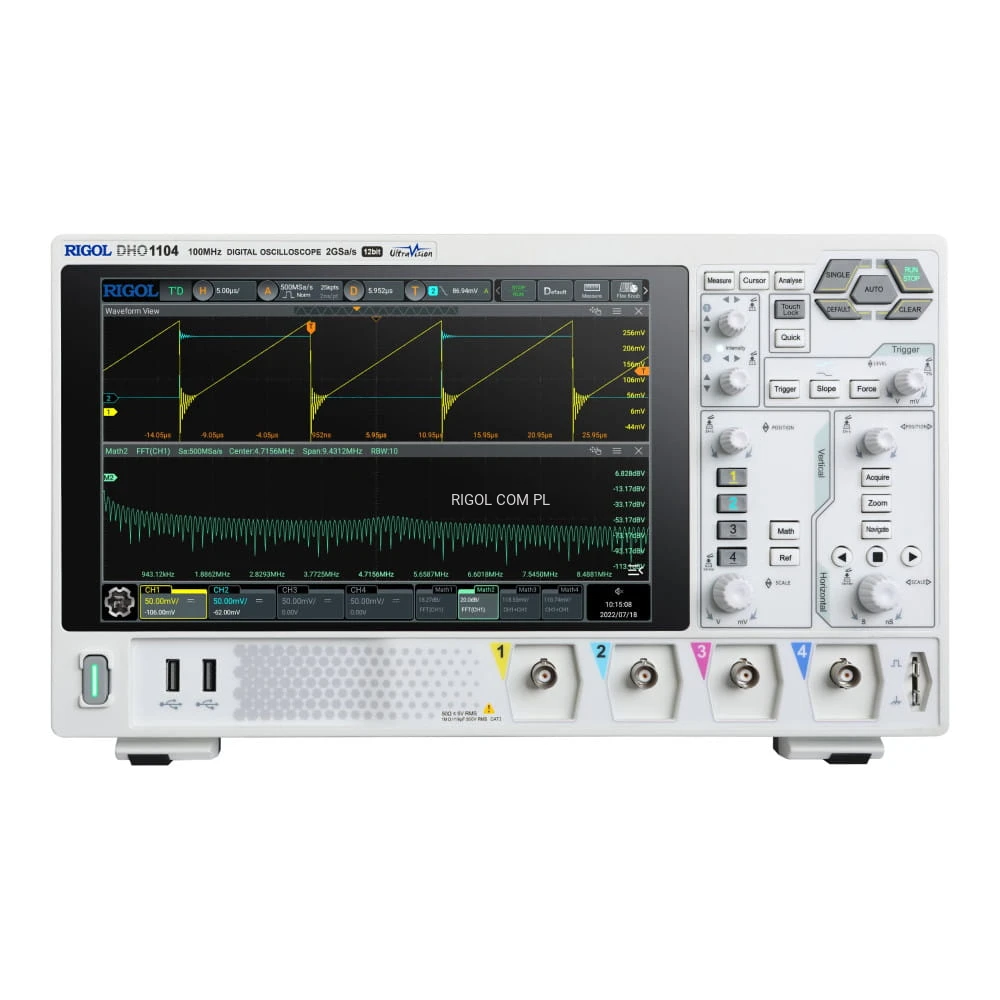

12-bit Oscyloskop RIGOL DHO1104 4CH 100MHz 2GSa/s seria DHO1000
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
Oscyloskop cyfrowy serii DHO1000 został specjalnie zaprojektowany, aby sprostać wymaganiom projektowania, debugowania i testowania na rynku oscyloskopów głównego nurtu. Dzięki zastosowaniu zupełnie nowego chipsetu "Centaurus" opracowanego przez firmę RIGOL, seria ta osiąga szybkość przechwytywania przebiegów 1 500 000 wfms/s (w trybie UltraAcquire), głębokość pamięci 100 Mpts (opcja), 12-bitową rozdzielczość pionową, a wszystko to w połączeniu z doskonałą charakterystyką szumów bazowych i dokładnością pionową, aby spełnić wymagania dotyczące dokładniejszych pomiarów, zapewniając niezwykłe wrażenia z testów i pomiarów.
- 100MHz
- Do 2 GSa/s
- Maks. 100 Mpts (opcja)
- ekran dotykowy 10.1" (1280x800)
Karta katalogowaKluczowe cechy
- Zupełnie nowy chipset "Centaurus" opracowany przez firmę RIGOL
- Szerokość pasma kanału analogowego: 70MHz/100MHz/200 MHz
- 4 kanały analogowe i 1 kanał EXT
- 12-bitowa rozdzielczość pionowa (*16 bitów w trybie wysokiej rozdzielczości)
- Częstotliwość próbkowania w czasie rzeczywistym do 2 GSa/s
- Bardzo niski poziom szumów dla czystszych sygnałów, dokładny pomiar małych sygnałów
- Głębokość pamięci do 100 Mpts (opcjonalnie)
- Zakres czułości pionowej: 500 μV/div do 10 V/div
- Szybkość przechwytywania przebiegów do 1 500 000 wfms/s w trybie UltraAcquire
- Wyświetlacz dotykowy HD 10,1'' 1280*800
- Przyjazne dla użytkownika pokrętła Flex, zapewniające płynniejszą interakcję
- Standardowe pokrętła enkodera fotoelektrycznego, skutecznie wydłużające jego żywotność

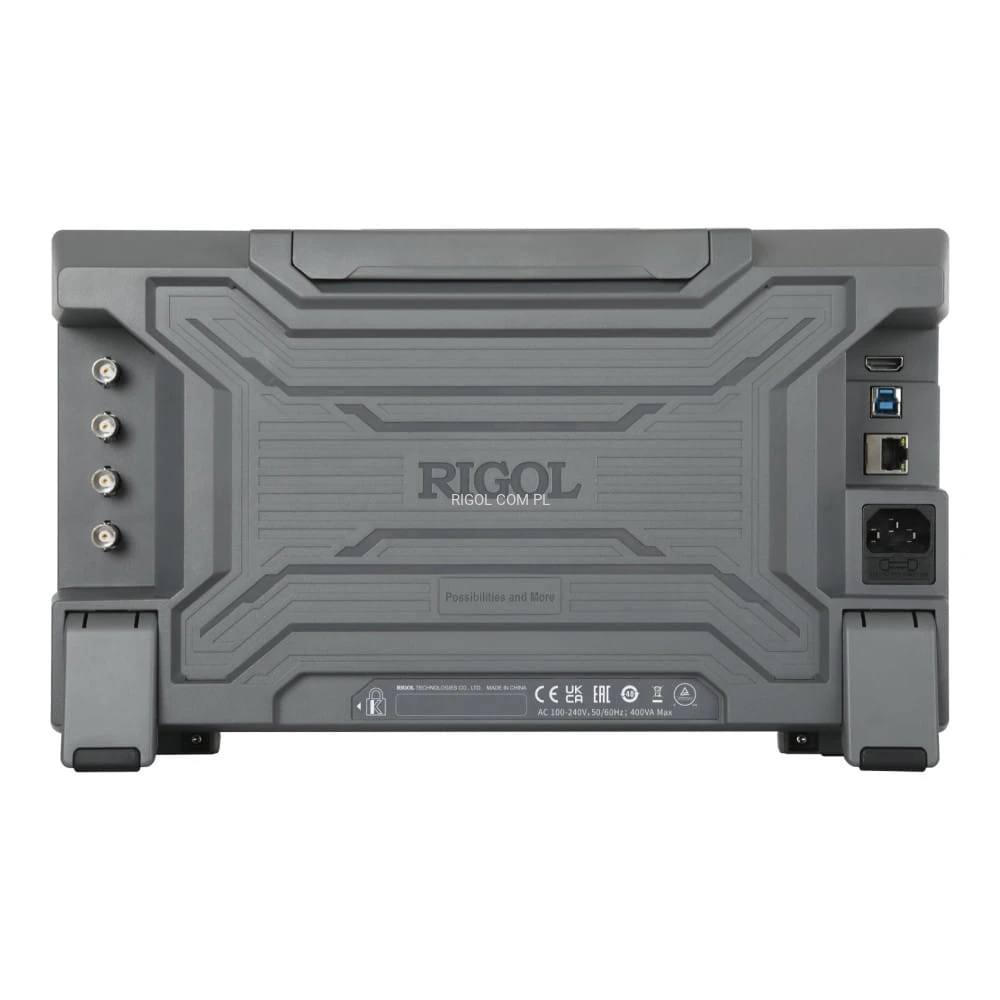

- Standardowe interfejsy USB Device & Host, LAN i HDMI
- Obsługuje wyzwalanie i dekodowanie magistral RS232/UART, I2C, SPI, CAN i LIN
Akcesoria standardowe:
1 x zasilacz
1 x Kabel z wtyczką bananową do uziemienia
4 x Sonda pasywna PVP3150 150MHz
Porównanie modeli
| Model | DHO1072 | DHO1074 | DHO1102 | DHO1104 | DHO1202 | DHO1204 |
| Szerokość pasma | 70 MHz | 100 MHz | 200 MHz | |||
| Kanały analogowe | 2 analogowe + EXT | 4 analogowe + EXT | 2 analogowe + EXT | 4 analogowe + EXT | 2 analogowe + EXT | 4 analogowe + EXT |
| Czas narastania | ≤5 ns | ≤5 ns | ≤3.5 ns | ≤3.5 ns | ≤1.75 ns | ≤1.75 ns |
| Standardowa maksymalna pamięć (*opcjonalne zwiększenie do 100 Mpts na pojedynczy kanał) |
50 Mpts(jeden kanał) |
50 Mpts(jeden kanał) | 50 Mpts(jeden kanał) | 50 Mpts(jeden kanał) | 50 Mpts(jeden kanał) | 50 Mpts(jeden kanał) |
|
25 Mpts (dwa kanały)
|
25 Mpts (dwa kanały) | 25 Mpts (dwa kanały) | 25 Mpts (dwa kanały) | 25 Mpts (dwa kanały) | 25 Mpts (dwa kanały) | |
| 12.5 Mpts (wszystkie kanały) | 12.5 Mpts (wszystkie kanały) | 12.5 Mpts (wszystkie kanały) | ||||
| Przechwytywanie przebiegów |
1,500,000wfms/s (UltraAcquire Mode) 50 000 wfms/s (tryb wektorowy) |
|||||
| Częstotliwość próbkowania | 2 GSa/s (jeden kanał) | 2 GSa/s (jeden kanał) | 2 GSa/s (jeden kanał) | 2 GSa/s (jeden kanał) | 2 GSa/s (jeden kanał) | 2 GSa/s (jeden kanał) |
| 1 GSa/s (dwa kanały) | 1 GSa/s (dwa kanały) | 1 GSa/s (dwa kanały) | 1 GSa/s (dwa kanały) | 1 GSa/s (dwa kanały) | 1 GSa/s (dwa kanały) | |
| 500 MSa/s(wszystkie kanały) | 500 MSa/s(wszystkie kanały) | 500 MSa/s(wszystkie kanały) | ||||
Prezentacja funkcji
12-bitowa wysoka rozdzielczość
12bit - rozdzielczość pionowa z 4096 poziomami kwantyzacji,
16-krotność poziomu kwantyzacji przy 8 bitach,
testowanie małych sygnałów jest wyjątkowo poręczne.
Tryb akwizycji kondensacyjnej UltraAcquire
Tryb akwizycji kondensacyjnej UltraAcquire zapewnia wysoką szybkość przechwytywania przebiegów do 1 500 000wfms/s. Nie przegap żadnego nieprawidłowego przebiegu!
10.1-calowy ekran dotykowy o wysokiej rozdzielczości
Seria DHO900 oferuje 10.1-calowy ekran dotykowy o wysokiej rozdzielczości, dzięki czemu interakcja człowiek-komputer jest bardzo wygodna.
Elastyczne pokrętło
Konstrukcja z podwójnym pokrętłem wielofunkcyjnym eliminuje skomplikowane kroki przełączania pojedynczego pokrętła i zapewnia bardziej wydajną interakcję.
Enkoder fotoelektryczny
Cała seria DHO1000 jest standardowo wyposażona pokrętła obsługi enkodera fotoelektrycznego, które skutecznie wydłużają żywotność.
Dane techniczne
| Pasmo przenoszenia | 100 MHz |
| Ilość kanałów | 4 |
| Maks. częstotliwość próbkowania | 2GSa/s |
| Pamięć maks. | 100Mpkt |
| Wyświetlacz | 10,1" |
