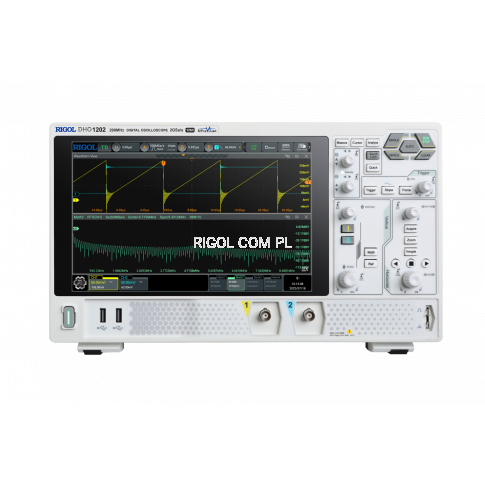

12-bit Oscyloskop RIGOL DHO1202 2CH 200MHz 2GSa/s seria DHO1000

Oscyloskop cyfrowy; 200 MHz; 2 kanały analogowe + 1 kanał EXT, 12-bitowa rozdzielczość pionowa; maks. szybkość próbkowania do 2 GSa/s, pamięć maksymalna 100 Mpkt (opcja), szybkość przechwytywania przebiegów do 1 500 000 wfms/s; ekran dotykowy 10,1" (1280 × 800).

Przejdź do pełnego opisu

5 670,30 zł

Ilość

szt.

Dostępność:

dostępny

Dostawa

od 0,00 zł - Paczkomaty Inpost

Czas wysyłki: 5 dni

Parametry_osc

Pasmo przenoszenia 200 MHz
Ilość kanałów 2
Maks. częstotliwość próbkowania 2GSa/s
Pamięć maks. 100Mpkt
Wyświetlacz 10,1"

Opis

Przegląd produktu

Oscyloskop cyfrowy serii DHO1000 został specjalnie zaprojektowany, aby sprostać wymaganiom projektowania, debugowania i testowania na rynku oscyloskopów głównego nurtu. Dzięki zastosowaniu zupełnie nowego chipsetu „Centaurus” opracowanego przez firmę RIGOL, seria ta osiąga szybkość przechwytywania przebiegów 1 500 000 wfms/s (w trybie UltraAcquire), głębokość pamięci 100 Mpkt (opcja), 12-bitową rozdzielczość pionową, a wszystko to w połączeniu z doskonałą charakterystyką szumów bazowych i dokładnością pionową, aby spełnić wymagania dotyczące dokładniejszych pomiarów, zapewniając niezwykłe wrażenia z testów i pomiarów.

200 MHz
Do 2 GSa/s
Maks. 100 Mpkt (opcja)
ekran dotykowy 10,1" (1280 × 800)

Karta katalogowa

Kluczowe cechy

Zupełnie nowy chipset „Centaurus” opracowany przez firmę RIGOL
Szerokość pasma kanału analogowego: 70 MHz/100 MHz/200 MHz
2 kanały analogowe i 1 kanał EXT
12-bitowa rozdzielczość pionowa (*16 bitów w trybie wysokiej rozdzielczości)
Częstotliwość próbkowania w czasie rzeczywistym do 2 GSa/s
Bardzo niski poziom szumów dla czystszych sygnałów, dokładny pomiar małych sygnałów
Głębokość pamięci do 100 Mpkt (opcjonalnie)
Zakres czułości pionowej: 500 μV/div do 10 V/div
Szybkość przechwytywania przebiegów do 1 500 000 wfms/s w trybie UltraAcquire
Wyświetlacz dotykowy HD 10,1'' 1280*800
Przyjazne dla użytkownika pokrętła Flex, zapewniające płynniejszą interakcję
Standardowe pokrętła enkodera fotoelektrycznego, skutecznie wydłużające jego żywotność
Standardowe interfejsy USB Device & Host, LAN i HDMI
Obsługuje wyzwalanie i dekodowanie magistral RS232/UART, I2C, SPI, CAN i LIN

Akcesoria standardowe

1 × zasilacz
1 × Kabel z wtyczką bananową do uziemienia
2 × Sonda pasywna PVP2350 350 MHz

Porównanie modeli

Model	DHO1072	DHO1074	DHO1102	DHO1104	DHO1202	DHO1204
Szerokość pasma	70 MHz		100 MHz		200 MHz
Kanały analogowe	2 analogowe + EXT	4 analogowe + EXT	2 analogowe + EXT	4 analogowe + EXT	2 analogowe + EXT	4 analogowe + EXT
Czas narastania	≤5 ns	≤5 ns	≤3,5 ns	≤3,5 ns	≤1,75 ns	≤1,75 ns
Standardowa maksymalna pamięć (*opcjonalne zwiększenie do 100 Mpkt na pojedynczy kanał)	50 Mpkt(jeden kanał)	50 Mpkt(jeden kanał)	50 Mpkt(jeden kanał)	50 Mpkt(jeden kanał)	50 Mpkt(jeden kanał)	50 Mpkt(jeden kanał)
	25 Mpkt (dwa kanały)	25 Mpkt (dwa kanały)	25 Mpkt (dwa kanały)	25 Mpkt (dwa kanały)	25 Mpkt (dwa kanały)	25 Mpkt (dwa kanały)
	25 Mpkt (dwa kanały)	12,5 Mpkt (wszystkie kanały)	25 Mpkt (dwa kanały)	12,5 Mpkt (wszystkie kanały)	25 Mpkt (dwa kanały)	12,5 Mpkt (wszystkie kanały)
Przechwytywanie przebiegów	1,500,000wfms/s (UltraAcquire Mode) 50 000 wfms/s (tryb wektorowy)
Częstotliwość próbkowania	2 GSa/s (jeden kanał)	2 GSa/s (jeden kanał)	2 GSa/s (jeden kanał)	2 GSa/s (jeden kanał)	2 GSa/s (jeden kanał)	2 GSa/s (jeden kanał)
	1 GSa/s (dwa kanały)	1 GSa/s (dwa kanały)	1 GSa/s (dwa kanały)	1 GSa/s (dwa kanały)	1 GSa/s (dwa kanały)	1 GSa/s (dwa kanały)
	1 GSa/s (dwa kanały)	500 MSa/s(wszystkie kanały)	1 GSa/s (dwa kanały)	500 MSa/s(wszystkie kanały)	1 GSa/s (dwa kanały)	500 MSa/s(wszystkie kanały)

Prezentacja funkcji

12-bit Oscyloskop RIGOL DHO1202 2CH 200 MHz 2 GSa/s seria DHO1000

12-bitowa wysoka rozdzielczość

12 bit - rozdzielczość pionowa z 4096 poziomami kwantyzacji,

16-krotność poziomu kwantyzacji przy 8 bitach,

testowanie małych sygnałów jest wyjątkowo poręczne.

Tryb akwizycji kondensacyjnej UltraAcquire
Tryb akwizycji kondensacyjnej UltraAcquire zapewnia wysoką szybkość przechwytywania przebiegów do 1 500 000wfms/s. Nie przegap żadnego nieprawidłowego przebiegu!

10,1-calowy ekran dotykowy o wysokiej rozdzielczości

Seria DHO900 oferuje 10,1-calowy ekran dotykowy o wysokiej rozdzielczości, dzięki czemu interakcja człowiek-komputer jest bardzo wygodna.

Elastyczne pokrętło
Konstrukcja z podwójnym pokrętłem wielofunkcyjnym eliminuje skomplikowane kroki przełączania pojedynczego pokrętła i zapewnia bardziej wydajną interakcję.

Enkoder fotoelektryczny
Cała seria DHO1000 jest standardowo wyposażona pokrętła obsługi enkodera fotoelektrycznego, które skutecznie wydłużają żywotność.
