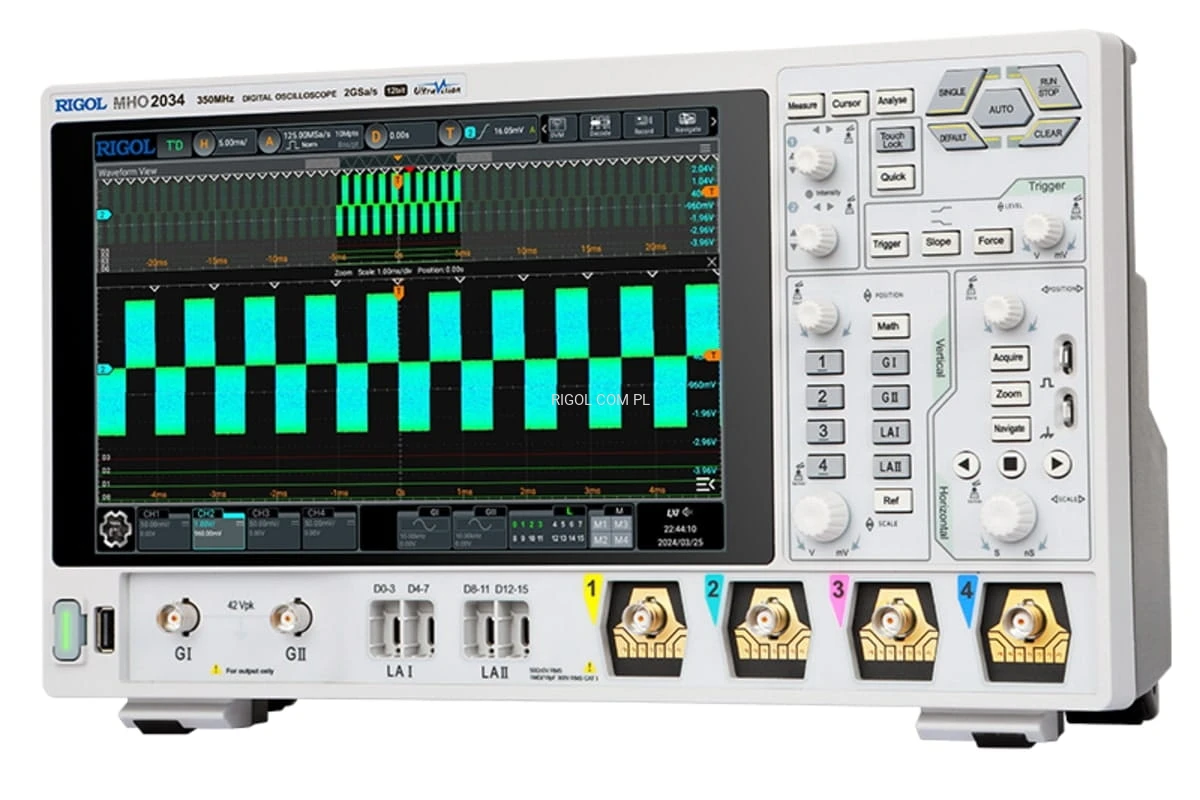

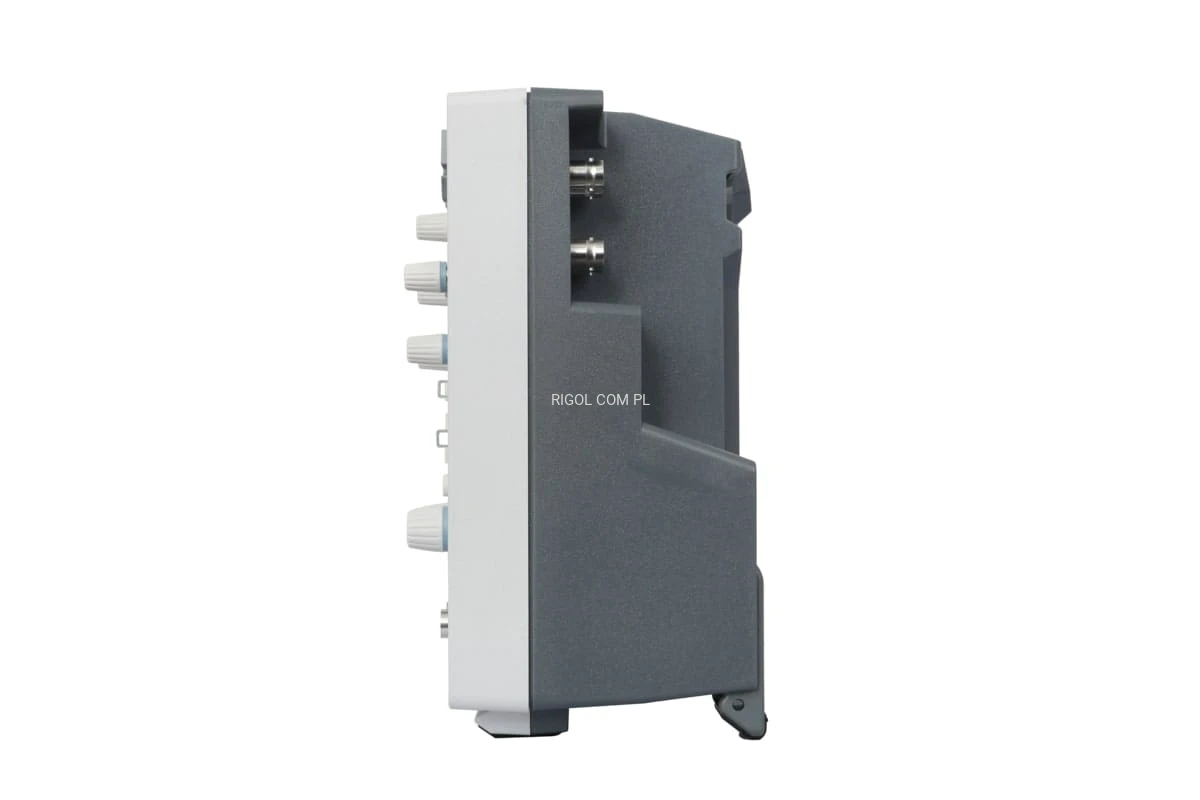

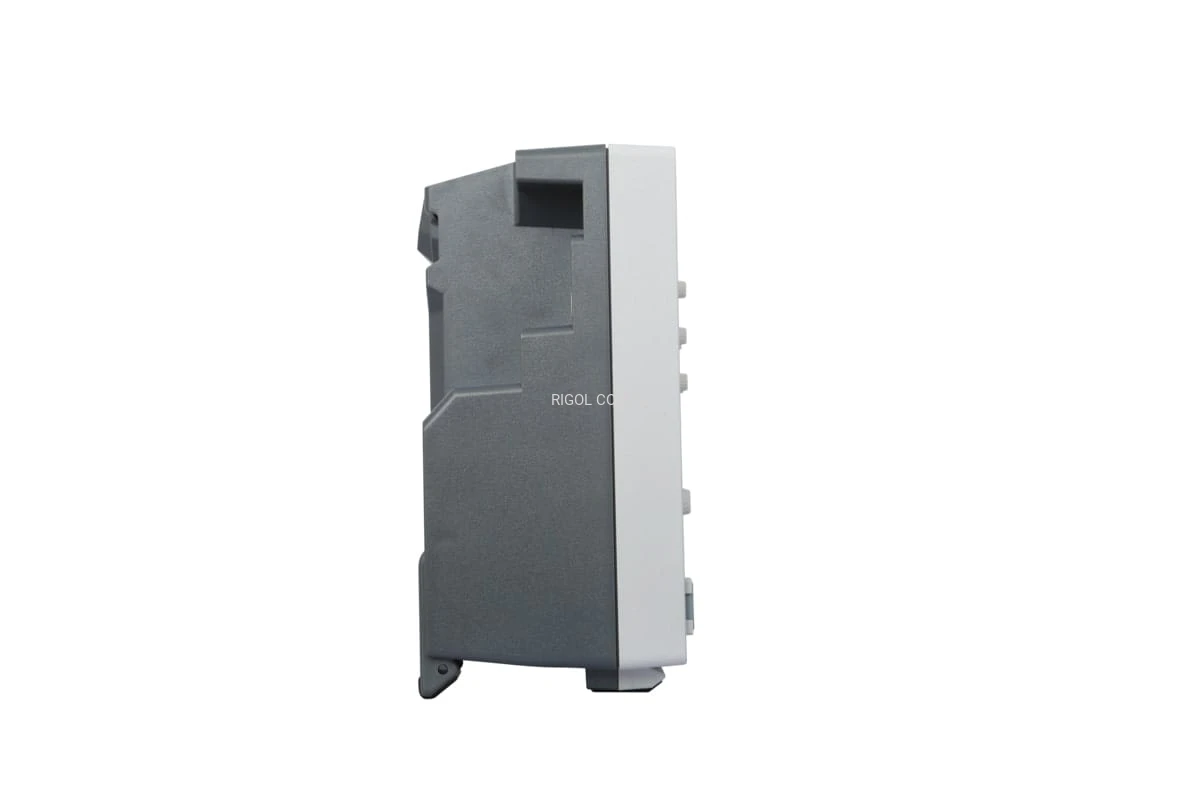

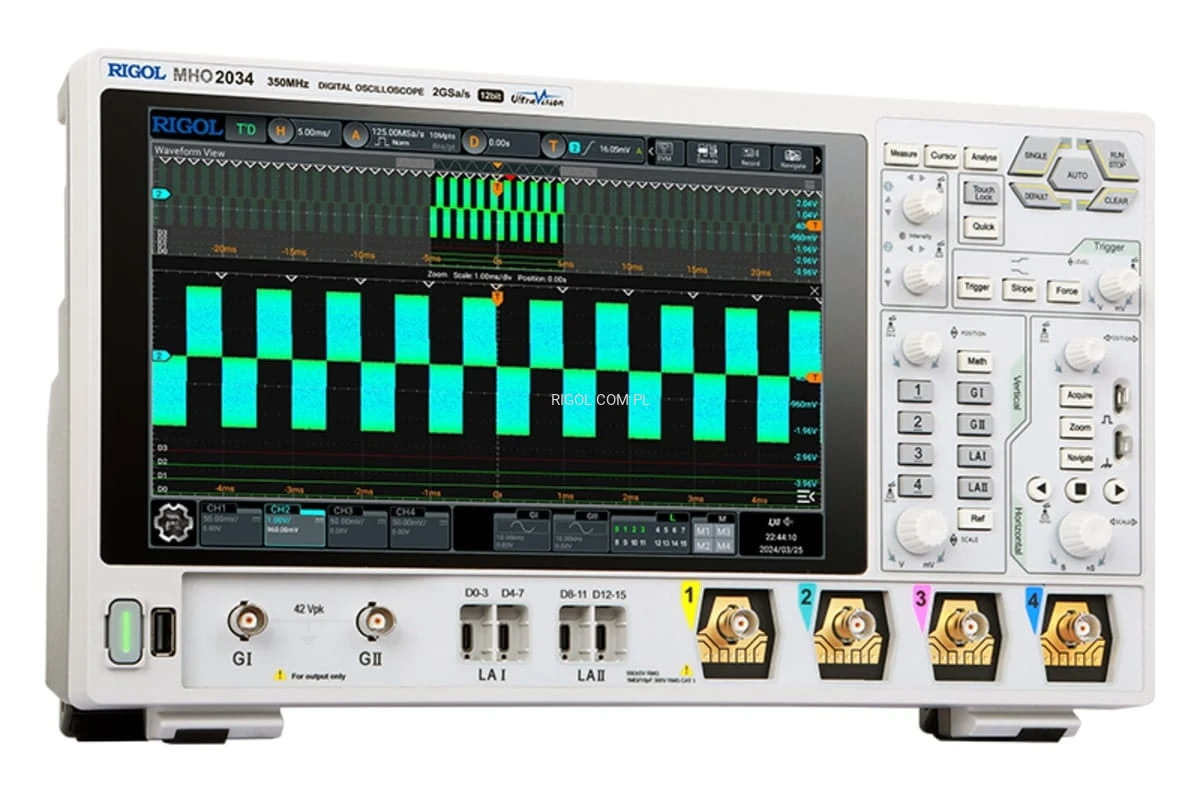

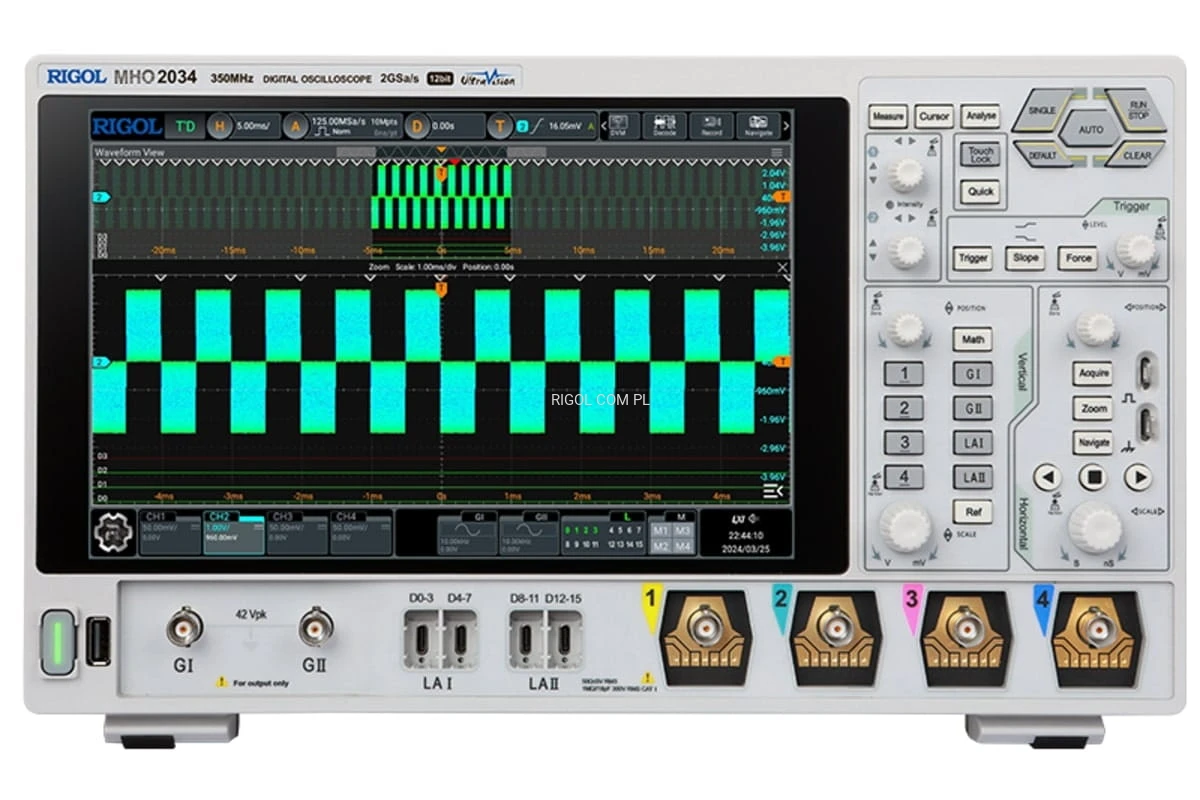

12-bit Oscyloskop RIGOL MHO2034 4CH 350MHz 2 GSa/s seria MHO2000

Przegląd produktu

Seria MHO2000 to wysokiej rozdzielczości 4-kanałowy oscyloskop cyfrowy zaprojektowany z myślą o szerokim rynku oscyloskopów cyfrowych, aby sprostać wymaganiom projektowym, debugowania i testowania. Został on opracowany w oparciu o nową platformę techniczną Centaurus firmy RIGOL. Szybkość przechwytywania przebiegów na poziomie 1 000 000 wfms/s (w trybie szybkiego nagrywania), głębokość pamięci 500 Mpkt, 12-bitowa rozdzielczość, doskonały poziom szumów i dokładność pomiarów pionowych mogą sprostać wymaganiom testowym w zakresie wyższej dokładności. Oscyloskop cyfrowy serii MHO2000 obsługuje AFG, cyfrową analizę sygnału, wykres Bode i inne funkcje. Jest zasilany z akumulatora, dzięki czemu może być stosowany w różnych złożonych scenariuszach testowych.

• 350 MHz
• Do 2 GSa/s
• Maks. 500 Mpkt
• ekran dotykowy 10,1" (1280 × 800)

Karta katalogowa

Kluczowe cechy

• 12-bitowa rozdzielczość dla wszystkich serii *(Do 16-bitów w trybie wysokiej rozdzielczości)
• Oparty na nowej, opracowanej przez firmę RIGOL platformie technicznej Centaurus
• Maks. Szerokość pasma analogowego: 350 MHz
• 4 kanały analogowe i 1 kanał wyzwalania zewnętrznego
• Modele MHO: 16 kanałów cyfrowych (standard) *(konieczność dokupienia sondy logicznej PLA3204)
• Częstotliwość próbkowania w czasie rzeczywistym: do 2 GSa/s
• Maks. głębokość pamięci: 500 Mpkt
• Czułość pionowa do 200 μV/div
• Maks. szybkość przechwytywania przebiegów 1 000 000 wfms/s (w trybie szybkiego nagrywania)
• Generator przebiegów arbitralnych/funkcyjnych (AFG) [AFG jest konfiguracją opcjonalną], analiza mocy, histogram, analiza sygnału cyfrowego, wykres Bode'a i dekodowanie protokołów
• Funkcje wyszukiwania i nawigacji umożliwiają użytkownikom szybkie wyszukiwanie sygnałów z wyjątkami i ich dokładną lokalizację
• 256-poziomowy wyświetlacz stopniowania intensywności z cyfrową technologią fluorescencji w czasie rzeczywistym
• Ekran dotykowy 10,1'' (1280*800) o wysokiej rozdzielczości
• Zupełnie nowe pokrętło Flex zapewnia przyjazną obsługę

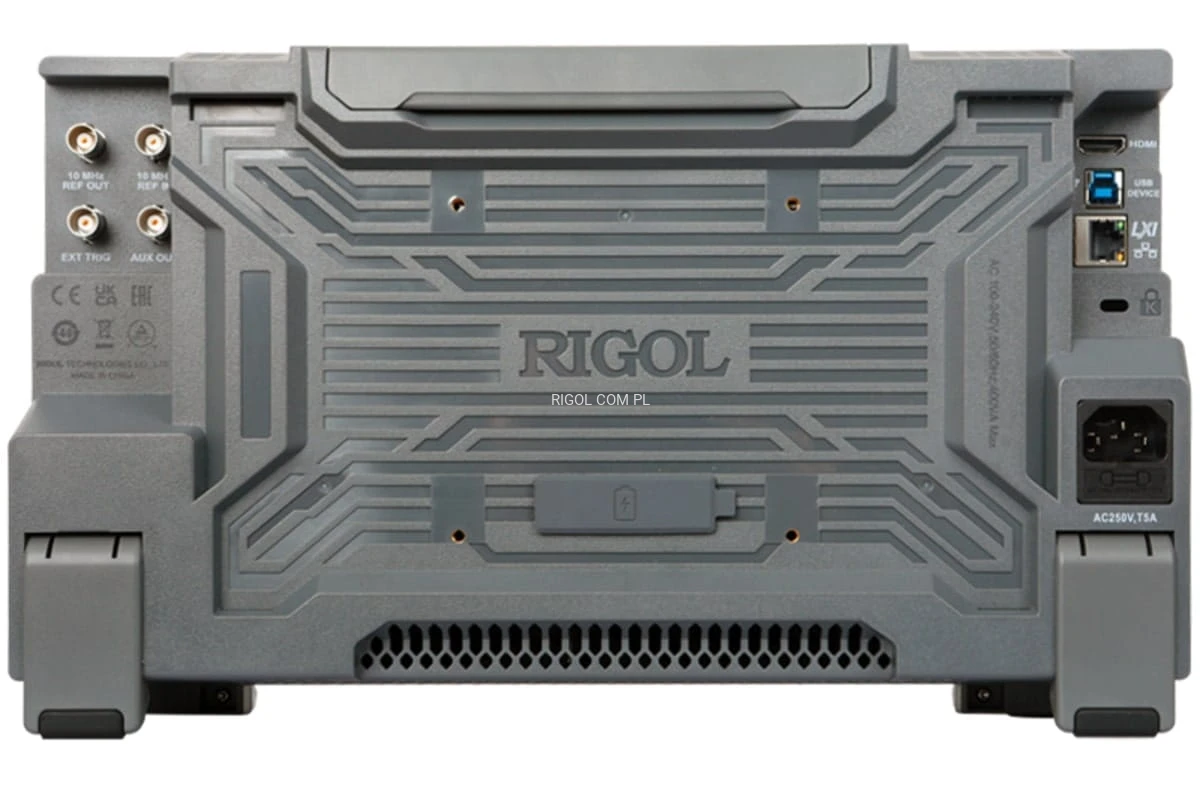

• Standardowa konfiguracja interfejsów USB Device, USB Host, LAN, HDMI
• *Opcja: Zasilany akumulatorem, wygodny do ładowania w dowolnym miejscu i czasie, zapewniający doskonałą wykonalność pomiarów
• Aktualizacja online
• Standardowa konfiguracja pokrętła roboczego enkodera fotoelektrycznego w celu zwiększenia żywotności urządzenia

Akcesoria standardowe

1 × kabel zasilający
1 × Kabel USB
4 × Sonda pasywna PVP2350 350 MHz

Porównanie modeli

Prezentacja funkcji

Wbudowany 2-kanałowy generator funkcji/fal arbitralnych
Aktywacja przy pomocy funkcji: MHO2000-AWG

Wysoka dokładność testów
12-bitowa rozdzielczość pionowa, do 4096 poziomów kwantyzacji, która jest 16 razy wyższa niż w przypadku oscyloskopów 8-bitowych, znacznie poprawi dokładność pomiaru i uchwyci najmniejsze szczegóły w przebiegu. Niezależnie od tego, czy chodzi o krytyczne scenariusze zastosowań, takie jak testowanie tętnień zasilania czy kontrola urządzeń medycznych, pomoże to skuteczniej analizować charakterystykę sygnału i zapewnić dokładność każdego pomiaru, umożliwiając innowacje technologiczne.

Obsługa pakietu baterii
Dzięki zasilaniu akumulatorowemu można wykonywać pomiary w środowisku pozbawionym zasilania sieciowego, co pozwala na przeprowadzanie niektórych testów na zewnątrz lub w pojazdach, a zasilanie akumulatorowe pozwala także na uzyskanie względnie czystego zasilania w środowiskach o silnych zakłóceniach, co zmniejsza wpływ środowiska na wyniki testów.

Standardowe kanały cyfrowe MHO2000
Cała seria MHO2000 jest standardowo wyposażona w kanały cyfrowe, umożliwiające cyfrową analizę sygnału po sparowaniu z sondą analizy logicznej PLA3204.
