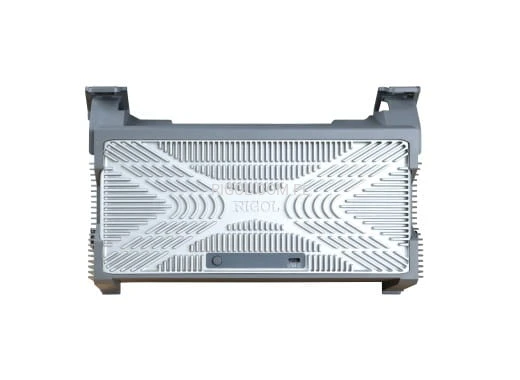

Rigol BatHolder350 Moduł baterii

Przegląd produktu

Rigol oferuje odłączalne baterie dla niektórych modeli swoich produktów. Po zainstalowaniu baterii zasila ona urządzenie jako źródło zasilania, gdy urządzenie nie jest podłączone do zasilania sieciowego. Umożliwia to pracę urządzenia przez wiele godzin w miejscach, gdzie nie ma dostępu do zasilania sieciowego (np. w terenie). Rzeczywisty czas pracy zależy od modelu urządzenia. Opcjonalny uchwyt baterii zwiększa elastyczność użytkowania urządzenia, zapewniając nieograniczoną swobodę testowania niezależnie od źródła zasilania.

Battery Pack ma następujące cechy:
• Obsługuje maksymalnie 24 standardowe ogniwa baterii 18650.
• Dwie metody ładowania: system ładowania urządzenia i ładowanie aktywatora.
• Posiada metody ochrony baterii, chroniące je przed przepięciem, zbyt niskim napięciem, przetężeniem, zwarciem, wysoką temperaturą i niską temperaturą.

Wymagania dotyczące instalacji baterii:

• Mimo że uchwyt baterii posiada zabezpieczenie przed odwrotną polaryzacją, należy instalować baterie prawidłowo, zgodnie z oznaczeniem polaryzacji (symbol + i -) na pokrywie uchwytu baterii. Odwrotna polaryzacja może spowodować błąd autokalibracji, a nawet uszkodzić uchwyt baterii w dłuższej perspektywie.
• Nie należy instalować akumulatorów innych niż litowo-jonowe 18650, nawet jeśli są one tego samego rozmiaru.
• Należy używać wyłącznie akumulatorów litowo-jonowych 18650. Nie należy wkładać akumulatorów 16650 lub 12700 do uchwytu akumulatora za pomocą urządzenia do konwersji.
• Nigdy nie używaj baterii guzikowych. W uchwycie baterii można zainstalować wyłącznie płaskie baterie litowo-jonowe 18650 o długości 65 mm. Ponieważ baterie guzikowe są wyższe niż 65 mm, włożenie ich na siłę może spowodować uszkodzenie uchwytu baterii.
• Po włożeniu baterii litowo-jonowych do uchwytu baterii należy dokręcić pokrywę.
• Należy używać nowych wtórnych akumulatorów litowo-jonowych (zwanych dalej akumulatorami litowo-jonowymi) tego samego modelu i stanu o napięciu początkowym od 3,0 V do 4,2 V i pojemności nominalnej od 3000 mAh do 3500 mAh na sztukę.  Specyfikacje akumulatora znajdują się w tabeli 8.2 Wydajność akumulatora.
• Należy używać akumulatorów z gwarancją bezpieczeństwa. W przeciwnym razie może dojść do pożaru lub eksplozji, co może spowodować ogromne straty. Firma RIGOL nie ponosi odpowiedzialności za te straty.
• Przed i po instalacji należy dokładnie sprawdzić uchwyt baterii, aby upewnić się, że wewnątrz uchwytu baterii nie znajdują się żadne ciała obce (np. woda, blacha, łatwopalna etykieta).

Kluczowe cechy:

• Kompatybilny z produktami Rigola: MHO5000/DHO5000/DHO4000/MHO2000
• Typ baterii: standardowa bateria litowo-jonowa 3,6 V 18650, płaska, standardowa długość 65 mm
• Limit napięcia ładowania: 4,2 V
• Napięcie/prąd wejściowy: 12 V 9 A
• Napięcie/prąd wyjściowy maks. 11,66 V/30 A
• Moc wyjściowa maks. 350 W
• Metoda ładowania CC-CV
• • Ważna informacja:
    BatHolder350 jest dostarczany bez ogniw 18650. Do prawidłowego działania wymagane jest co najmniej 12 ogniw.
